Описание панели предохранителей/реле

На внутренней стороне крышки панели предохранителей/реле находится табличка с указанием наименования и номинальных параметров предохранителей/реле.

ПРИМЕЧАНИЕ

Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей.

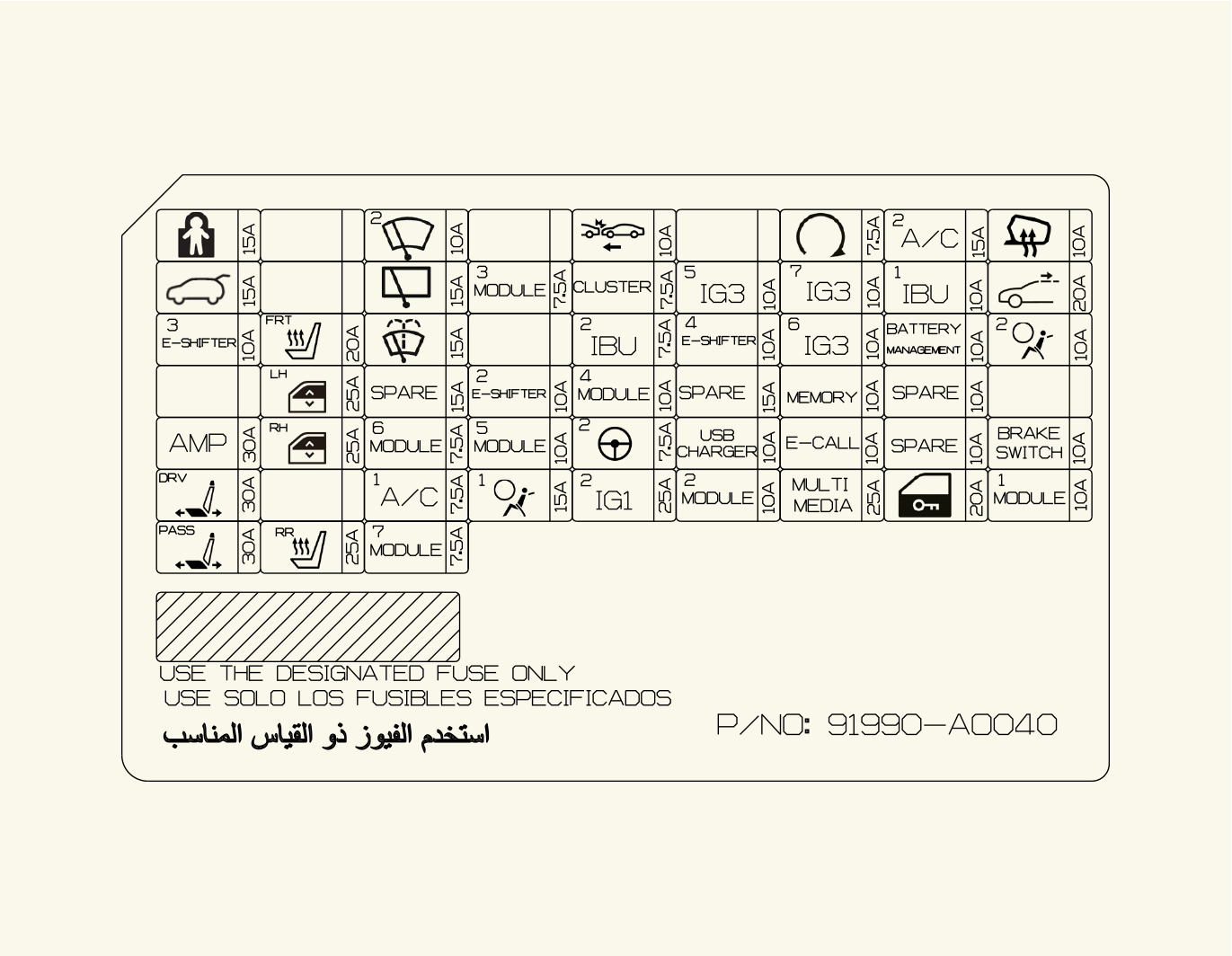

Панель предохранителей сбоку от водителя

Соединительная панель ICU

Наименование предохранителя

Символ

Номинал предохранителя

Защищенная цепь

CHILD LOCK

15 A

Реле блокировки детского замка, реле разблокировки детского замка

MODULE 7

7,5 A

Блок управления передним сиденьем, обогреватель заднего сиденья, инвертор переменного тока

E-SHIFTER 2

10 A

Поворотная ручка электронного переключения передач (автоматическая коробка передач)

MEMORY

10 A

Проекционный дисплей, динамическая подсветка интерьера, блок A/CON, приборная панель

IG3 5

10 A

V2L

IG3 6

10 A

BMS

IG3 7

10 A

Блок A/CON, головное устройство аудиосистемы / аудио-, видео- и навигационной системы, приборная панель, CDM, датчик PM

FRONT WIPER 2

10 A

Электродвигатель переднего стеклоочистителя

REAR WIPER

15 A

Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя

MDPS 2

7,5 A

Блок MDPS (электроусилитель руля)

* MDPS — это то же самое, что и EPS (электроусилитель руля).

IG1 2

25 A

Соединительный блок моторного отделения (PCB BLOCK FUSE - IEB4, ECU3, DCT3, EWP3)

FCA

10 A

Передний радар

START

7,5 A

Блок управления транспортным средством (VCU), интегрированный блок управления электрооборудованием кузова (IBU)

HEATED MIRROR

10 A

Блок внешних зеркал водителя/пассажира

TAILGATE OPEN

15 A

Защелка двери багажного отделения

MODULE3

7,5 A

Многофункциональный переключатель, интегрированный блок управления электрооборудованием кузова (IBU), переключатель стоп-сигналов, модуль двери водителя

CLUSTER

7,5 A

Проекционный дисплей, приборная панель

IAU

10 A

Наружная ручка водительской/пассажирской двери

S/HEATER FRT

20 A

Модуль управления вентиляцией передних сидений, модуль управления подогревателями передних сидений

WASHER

15 A

Многофункциональный переключатель

IBU2

7,5 A

Интегрированный блок управления электрооборудованием кузова (IBU)

BATTERY MANAGEMENT

10 A

BMU

AIR BAG2

10 A

Модуль управления системой SRS

SUNROOF1

20 A

Электродвигатель люка в крыше

P/WINDOW LH

25 A

Предохранительный модуль электрического стеклоподъемника водительской двери (LHD), предохранительный модуль электрического стеклоподъемника пассажирской двери (RHD), предохранительный модуль электрического стеклоподъемника задней левой двери

E-SHIFTER 3

10 A

Поворотная ручка электронного переключения передач (автоматическая коробка передач)

MODULE4

10 A

Передний/задний угловой радар левый/правый, передний/задний инвертор, блок ADAS (вождение), блок VESS (система виртуального звука двигателя), радар интеллектуального круиз-контроля, камера переднего вида, блок ADAS (парковка), переключатель верхней крышки консоли

USB CHARGER

10 A

Зарядное устройство USB на сиденье водителя/пассажира, зарядное устройство USB передней консоли №1/№2

A/C2

15 A

Модуль управления системой кондиционирования, клапан высокого давления, клапан хладагента №1/№2, соединительная панель P/R (реле вентилятора), охладитель BSA №1, клапан охлаждающей жидкости системы кондиционирования

AMP

30 A

AMP (усилитель)

P/WINDOW RH

25 A

Предохранительный модуль электрического стеклоподъемника пассажирской двери (LHD), предохранительный модуль электрического стеклоподъемника водительской двери (RHD), предохранительный модуль электрического стеклоподъемника задней правой двери

MODULE 6

7,5 A

Интегрированный блок управления электрооборудованием кузова (IBU)

MODULE 5

10 A

Разъем канала передачи данных, электрохромное зеркало, модуль E-CALL, ADP, головное устройство управления аудио-, видео- и навигационной системой, переключатель аварийной панели, левая/правая фара, AMP (усилитель), беспроводное зарядное устройство для смартфона, модуль электропривода сиденья водителя/пассажира, модуль управления вентиляцией передних сидений, модуль управления подогревом передних сидений, модуль управления подогревом задних сидений, переключатель напольной консоли, модуль устройства автоматической регулировки угла наклона передних фар, модуль IFS (интеллектуальная система переднего освещения)

E-CALL

10 A

Модуль экстренного вызова

IBU 1

10 A

Интегрированный блок управления электрооборудованием кузова (IBU)

BRAKE SWITCH

10 A

Переключатель стоп-сигналов, интегрированный блок управления электрооборудованием кузова (IBU)

P/SEAT DRV

30 A

Переключатель электропривода водительского сиденья, модуль электропривода водительского сиденья с интегрированной системой памяти (IMS)

A/C1

7,5 A

Модуль управления системой кондиционирования

AIR BAG 1

15 A

Модуль управления системой SRS

MODULE 2

10 A

AMP (усилитель), ADP, соединительная панель P/E (Power Outlet Relay), интегрированный блок управления электрооборудованием кузова (IBU), модуль экстренного вызова, блок ADAS, клавиатура аудио-, видео- и навигационной системы, головное устройство управления аудио-, видео- и навигационной системой

MULTIMEDIA

25 A

Головное устройство аудио-, видео- и навигационной системой

DOOR LOCK

20 A

Реле дверного замка, реле разблокировки дверей, реле взаимной блокировки

MODULE 1

10 A

Выключатель аварийной сигнализации, многофункциональный переключатель, разъем канала передачи данных, датчик дождя, сигнализация UIP, датчик UIP, блок PTG, модуль двери водителя, блок внешних зеркал водителя/пассажира

P/SEAT PASS

30 A

Переключатель электропривода пассажирского сиденья, модуль реле пассажирского сиденья

S/HEATER RR

25 A

Модуль управления подогревом задних сидений

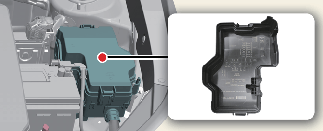

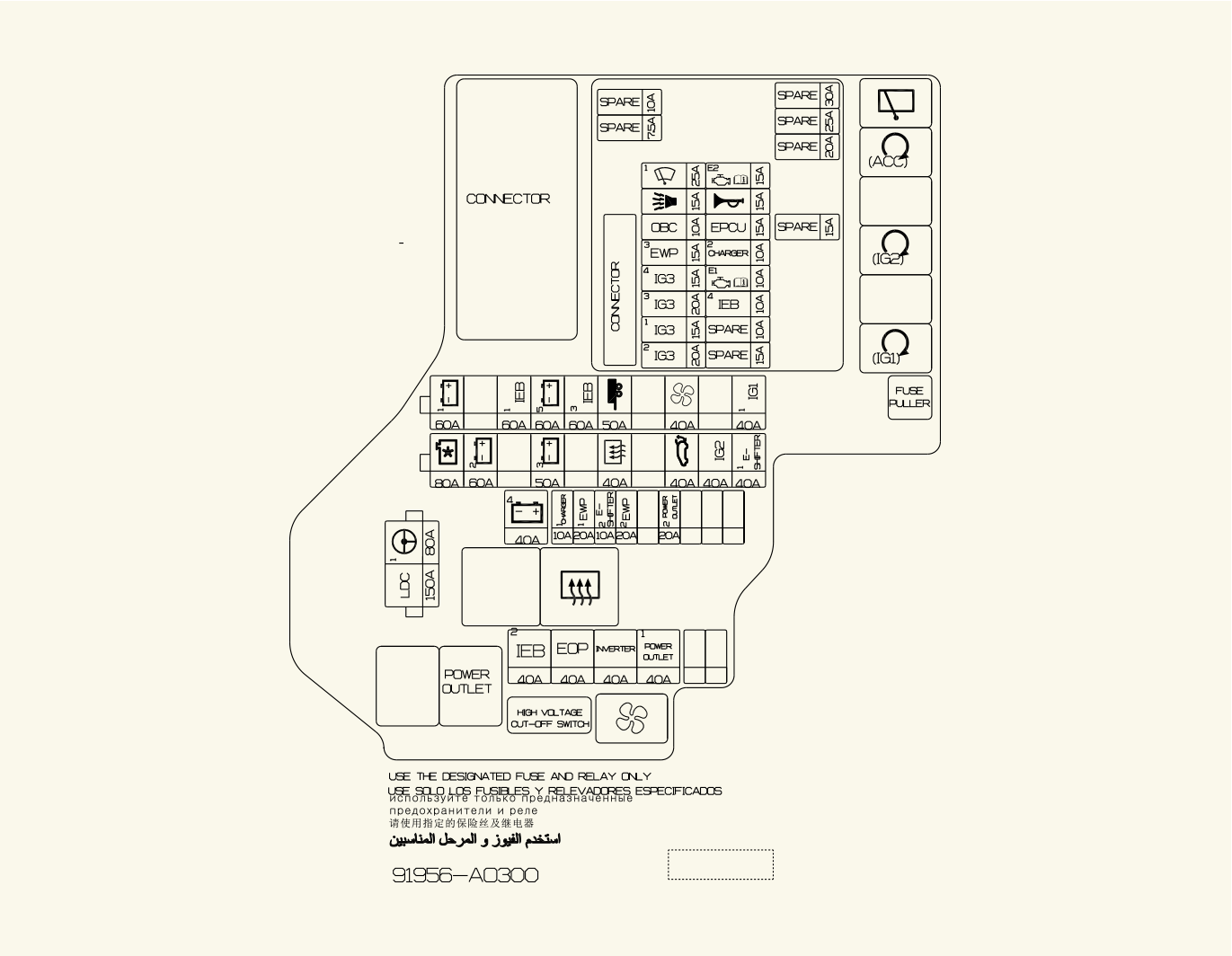

Панель с предохранителями в моторном отсеке

Цепь (соединительная панель P/R)

Наименование предохранителя

Символ

Номинал предохранителя

Защищенная цепь

MULTI FUSE-1

LDC

150 A

Предохранитель (IEM, EOP, инвертор, розетка)

MDPS1

80 A

Блок MDPS

* MDPS — это то же самое, что и EPS (электроусилитель руля).

MULTI FUSE-3

B+5

60 A

Блок печатной платы (главное реле IG3, предохранитель: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

IG1 1

40 A

(FUSE -MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2)

B+1

60 A

Соединительная панель ICU (IPS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB 1

60 A

Блок IEB

IEB 3

60 A

Блок IEB

IG1

50 A

Блок соединителя прицепа

BLOWER

40 A

Соединительная панель в машинном отделении (реле вентилятора)

MULTI FUSE-2

C/FAN

80 A

Электродвигателт вентилятора охлаждения

RR HTD

40 A

Соединительная панель P/R (реле заднего обогревателя)

B+2

60 A

Соединительная панель ICU (IPS)

B+3

50 A

ICU JUNCTION BLOCK (FUSE - CHILD LOCK , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

POWER TAILGATE

40 A

Блок двери багажного отделения с электроприводом

IG2

40 A

СОЕДИНИТЕЛЬНАЯ ПАНЕЛЬ ICU (FUSE - WASHER, A/C, MODULE6, MODULE7, WIPER RR)

E-SHIFTER 1

40 A

Блок управления запуском (SCU)

FUSE

B+4

40 A

Соединительная панель ICU (Реле блокировки долговременной нагрузки на защелку, предохранитель: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

IEB 2

40 A

Блок IEB

CHARGER 1

10 A

CDM

EWP1

20 A

Электронный водяной насос №1

EWP2

20 A

Электронный водяной насос №2

P/OUTLET1

40 A

Power Outlet Relay

INVERTER

40 A

Задний электронный масляный насос

EOP

40 A

Передний электронный масляный насос

E-SHIFTER2

10 A

Реле электронного переключения передач, блок управления запуском (SCU), регулятор электронного переключения передач

P/OUTLET2

20 A

Передняя розетка питания

Блок печатной платы

Наименование предохранителя

Символ

Номинал предохранителя

Защищенная цепь

WIPER1

25 A

Блок печатной платы (главное реле стеклоочистителя)

EPCU

15 A

Передний инвертор

B/ALARM

15 A

Блок печатной платы (реле звукового сигнала охранной сигнализации)

HORN

15 A

Блок печатной платы (реле звукового сигнала)

OBC

10 A

Интегрированный блок управления зарядкой (ICCU) и система управления зарядкой транспортных средств (VCMS)

EWP 3

15 A

EWP PE

IG3 1

15 A

Инвертор, блок управления транспортным средством (VCU)

IG3 3

20 A

Электронный водяной насос

EPCU

15 A

Инвертор

ECU 1

10 A

VCU

IG3 4

15 A

Интегрированный блок управления зарядкой (ICCU), система управления зарядкой транспортных средств (VCMS), CDM, охлаждающий вентилятор

IEB 4

10 A

Блок IEB

CHARGER 2

10 A

Реле блокировки/разблокировки зарядного устройства

IG3 2

20 A

3WAY V/V, EOP, ICU (ПРЕДОХРАНИТЕЛЬ IG3)

Реле

Тип реле можно найти в следующей таблице.

Название реле

Символ

ТИП

Rear Heated Relay

МИНИ

ACC Relay

МИКРО

IG1 Relay

МИКРО

Blower Relay

МИКРО

IG2 Relay

МИКРО

Power Outlet Relay

МИКРО

REAR WIPER RELAY

МИКРО
