Работа системы кругового обзора

Контроллер камеры кругового обзора

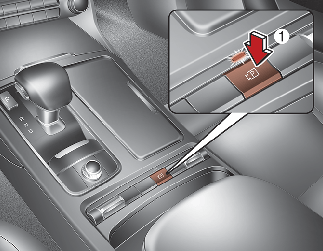

  • Чтобы включить систему кругового обзора, нажмите кнопку «Parking/View» (Парковка/обзор) (1).

  • Чтобы выключить функцию, нажмите кнопку еще раз.

  • Чтобы изменить режим отображения, нажмите кнопку «Change View» (Изменить вид) (2).

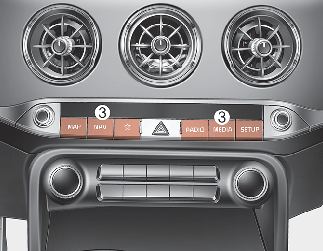

  • Нажмите кнопку (3) информационно-развлекательной системы, чтобы выключить функцию (за исключением изображения заднего вида).

Вид спереди

Чтобы помочь вам припарковаться, функция будет отображать вид спереди, если рычаг передач находится в положении «N» (Нейтраль) или «D» (Передний ход). На экране переднего вида отображаются вид сверху / вид спереди.

Условия работы

  • Функция работает при соблюдении следующих условий:

    • Переключите рычаг передач из положения «R» (Задний ход) в положение «N» (Нейтраль) или «D» (Передний ход), чтобы воспользоваться функцией отображения переднего вида.

    • Если скорость автомобиля не превышает 15 км/ч, рычаг переключения передач находится в положении N (Нейтраль)/D (Передний ход), а на экране отображается вид сзади, короткое нажатие кнопки «Parking/View» (Парковка/Обзор) (1) переключит отображение на вид спереди.

    • Нажата кнопка «Parking/View» (Парковка/обзор) (1), когда рычаг переключения передач находится в положении D (Передний ход) или N (Нейтраль).

  • Автоматический режим системы кругового обзора работает при соблюдении следующих условий.

    • Если система предупреждения о расстоянии при парковке передним или задним ходом активна, а рычаг переключения передач находится в положении «D» (Передний ход), то при выборе «Помощь водителю» → «Parking Safety» (Безопасная парковка) → «Surround View Monitor Auto On» (Автоматическое включение монитора кругового обзора) на экране будет отображаться передний вид для помощи в парковке.

Условия отключения

  • Снова нажата кнопка парковки/обзора (1)

  • Если скорость автомобиля превышает 15 км/ч (9 мили/ч), а рычаг передач находится в положении «D» (Передний ход), монитор кругового обзора будет отключен, а на экране будет отображаться интерфейс информационно-развлекательной системы и монитор кругового обзора. Изображение на экране не изменится на экран кругового обзора, даже если скорость автомобиля упадет ниже 15 км/ч (9 мили/ч).

  • Чтобы перейти на экран информационно-развлекательной системы, нажмите соответствующую кнопку (3).

Вид сзади

Чтобы помочь вам припарковаться, функция будет отображать вид сзади, если рычаг передач находится в положении «N» (Нейтраль) или «D» (Передний ход). На экране заднего вида отображаются вид сверху / задний вид / вид сбоку.

Условия работы

  • Экран включится при переключении рычага передач в положение «R» (Задний ход).

  • Экран включится при нажатии кнопки «Parking/View» (Парковка/обзор), если рычаг коробки передач находится в режиме «P» (Парковка). При этом инструкции по парковке отображаться не будут.

Условия отключения

  • Экран не отключится, пока рычаг передач находится в положении «R» (Задний ход).

  • Если рычаг переключения передач находится в режиме «P» (Парковка), то при нажатии кнопки «Parking/View» (Парковка/обзор) (1) экран выключится.

  • При переключении рычага передач из положения R (Задний ход) в положение P (Парковка) экран выключится.

Отображение вида сзади при движении (при наличии)

Driving Rear View Monitor (Монитор заднего вида) — это функция помощи при вождении, которая отображает на экране то, что находится сзади автомобиля, при любой скорости автомобиля.

Условия работы

  • Двигатель работает.

  • Скорость автомобиля превышает 15 км/ч (10 мили/ч) и нажата кнопка «Parking/View» (Парковка/обзор) (1, индикатор ВКЛЮЧЕН).

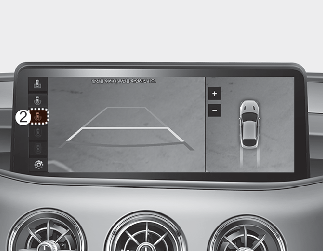

  • Если скорость автомобиля меньше 15 км/ч (10 мили/ч) и нажат значок (2) на экране.

Условия отключения

  • Снова нажата кнопка «Parking/View» (Парковка/обзор) (1, индикатор ВЫКЛЮЧЕН).

  • На экране выбраны другие режимы системы кругового обзора (если скорость автомобиля меньше 15 км/ч).

  • Нажата одна из кнопок информационно-развлекательной системы (3).

При движении со скоростью выше 15 км/ч с работающей системой кругового обзора:

  • изображение зоны позади автомобиля остается на экране, если экран находился в режиме заднего вида.

  • Если на экране был один из других режимов просмотра системы кругового обзора (передний вид с широким полем обзора, передний вид сверху, передний вид сбоку), экран ВЫКЛЮЧИТСЯ и переключится на ранее отображавшийся экран информационно-развлекательной системы.

  • При движении со скоростью ниже 15 км/ч и ВКЛЮЧЕННОЙ функции заднего вида остается включенным вид сзади.

  • Вы можете выбрать другие режимы просмотра системы кругового обзора (передний вид с широким полем обзора, передний вид сверху, передний вид сбоку), нажав соответствующий режим просмотра на экране информационно-развлекательной системы.

  • При движении задним ходом изображение зоны позади автомобиля появится на экране автоматически независимо от скорости движения автомобиля или состояния кнопки «Parking/View» (Парковка/обзор) (1, индикатор ВКЛЮЧЕН).

  • На экране выбраны другие режимы системы кругового обзора (если скорость автомобиля меньше 15 км/ч).

  • Нажата одна из кнопок информационно-развлекательной системы (3).

  • Состояние кнопки «Parking/View» (Парковка/обзор) (1).

  • Если были ВКЛЮЧЕНЫ вид сзади или задний вид, экран переключится на задний вид системы кругового обзора.

  • При переводе рычага переключения передач из положения R (Задний ход) в положение D (Движение вперед) отображается экран предыдущего режима системы кругового обзора. Предупреждающий индикатор отображается на экране в указанных ниже случаях.

    • Открыт багажник

    • Открыта дверь водителя/пассажира.

    • Наружные боковые зеркала заднего вида находятся в сложенном состоянии.
