Описание панели предохранителей/реле
На внутренней стороне крышки панели предохранителей/реле находится табличка с указанием наименования и номинальных параметров предохранителей/реле.
Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей.

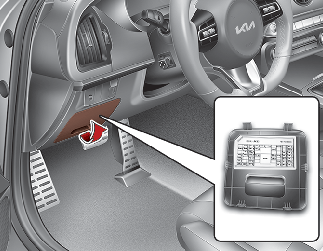

Панель предохранителей сбоку от водителя

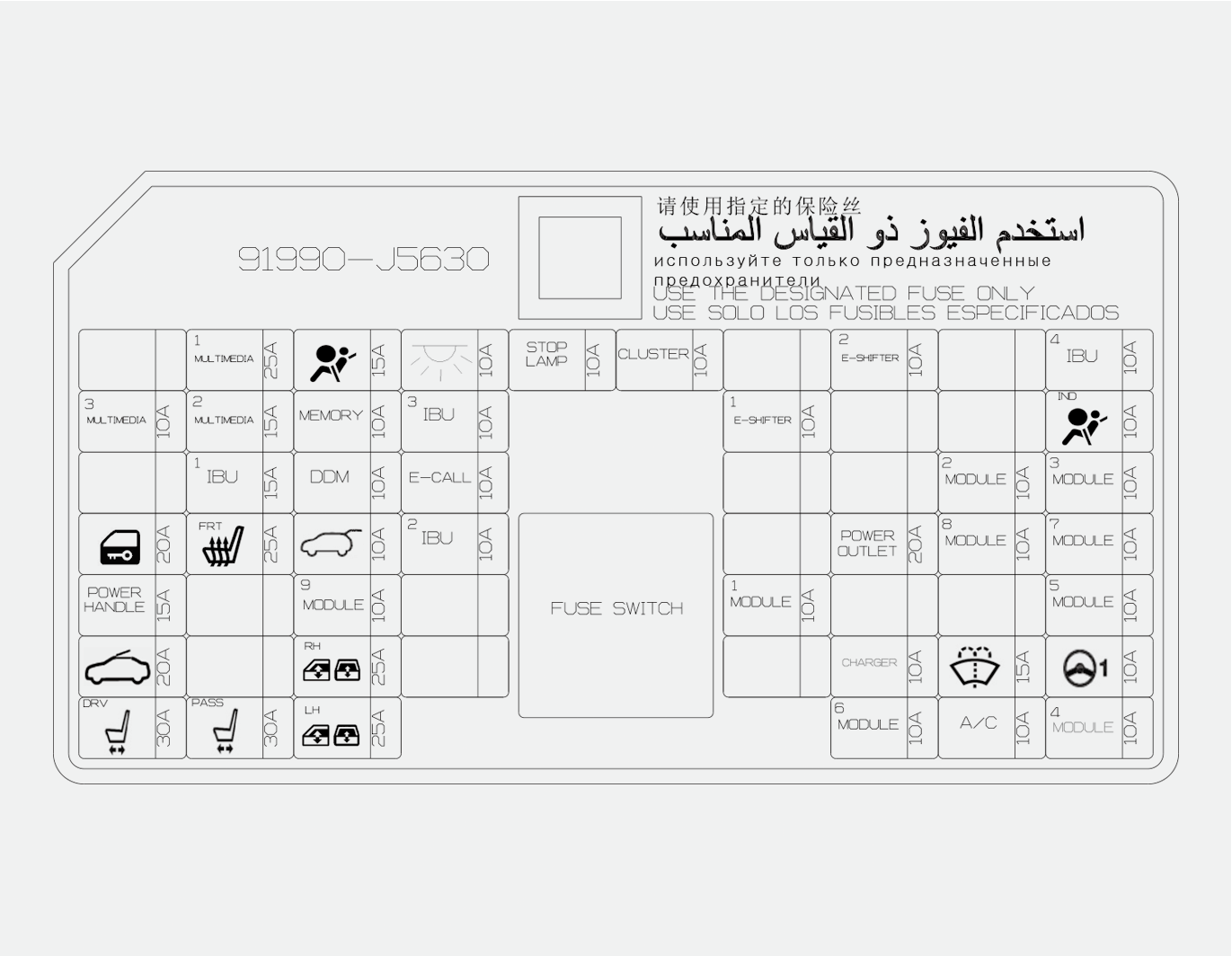

Приборная панель (панель предохранителей сбоку от водителя)
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
МУЛЬТИМЕДИА 1 |
|
25 A |
[Без системы стоп-старт] Предохранитель - MULTI MEDIA 3, MULTI MEDIA 2 [с системой стоп-старт] Преобразователь постоянного тока низкого напряжения (Аудио) |
|
ПОДУШКА БЕЗОП. |
|
15 A |
Модуль управления системой пассивной безопасности |
|
ЛАМПА ВНУТР. ОСВЕЩ. |
|
10 A |
Лампа потолочной консоли, центральная лампа освещения салона, лампа внутреннего освещения, переключатель лампы подсветки зеркала слева/справа, лампа подсветки багажника на ручке с левой стороны/правой стороны, лампа подсветки бардачка, фоновая подсветка двери водителя/пассажира, лампа двери водителя/пассажира, лампа подсветки пространства для ног водителя/пассажира |
|
СТОП-СИГНАЛ |
|
10 A |
IBU, переключатель стоп-сигналов |
|
CLUSTER |
|
10 A |
Приборный щиток, приборная панель на ветровом стекле |
|
E-SHIFTER 2 |
|
10 A |
Электронный автоматический рычаг переключения коробки передач (IG1) |
|
IBU 4 |
|
10 A |
IBU (IG1) |
|
МУЛЬТИМЕДИА 3 |
|
10 A |
[С системой ISG] Приборная панель, проекционный дисплей на ветровом стекле, выключатель системы кондиционирования воздуха, беспроводное зарядное устройство, [с системой ISG] предупреждение о столкновении в слепой зоне, [без системы ISG] монитор кругового обзора (SVM) |
|
МУЛЬТИМЕДИА 2 |
|
15 A |
Аудиосистема |
|
ПАМЯТЬ |
|
10 A |
Модуль управления системой кондиционирования воздуха, переключатель системы кондиционирования воздуха, индикатор безопасности, приборная панель на ветровом стекле [Без ISG] приборная панель |
|
IBU 3 |
|
10 A |
IBU (B+) |
|
E-SHIFTER 1 |
|
10 A |
Электронный автоматический рычаг переключения коробки передач (B+) |
|
ИНДИК. ПОД. БЕЗОП. |
|
10 A |
Приборная панель, индикатор напоминания о непристегнутом ремне безопасности пассажирского/заднего сиденья |
|
IBU 1 |
|
15 A |
IBU (B+) |
|
ДВЕРНОЙ МОДУЛЬ ВОДИТЕЛЯ |
МДВ |
10 A |
Дверной модуль водителя, внешнее зеркало водителя/пассажира с электроприводом |
|
Модуль экстренного вызова (E-CALL) |
|
10 A |
Модуль экстренного вызова системы телематики Mozen |
|
МОДУЛЬ 2 |
|
10 A |
IBU (IG2) |
|
МОДУЛЬ 3 |
|
10 A |
Переключатель автоматического рычага переключения коробки передач, дверной модуль водителя, переключатель стоп-сигналов |
|
ДВЕРНОЙ ЗАМОК |
|
20 A |
Реле дверного замка, реле разблокировки дверей, реле взаимной блокировки |
|
ПОДОГРЕВ СИДЕНИЙ |
|
25 A |
Модуль управления вентиляцией передних сидений, модуль управления подогревателями передних сидений |
|
ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ |
|
10 A |
Реле крышки багажника, реле крышки топливного бака, выключатель амортизирующей накладки |
|
IBU 2 |
|
10 A |
IBU (B+ (ESCL)), датчик дождя |
|
РОЗЕТКА |
|
20 A |
Передняя розетка питания |
|
МОДУЛЬ 8 |
|
10 A |
Контроллер вентилятора охлаждения (бесщеточный электродвигатель постоянного тока) |
|
MODULE 7 |
|
10 A |
IBU, модуль ECS (электронный контроль подвески), ECM (электронный модуль управления) AWD (полного привода), модуль управления интеллектуальным круиз-контролем, индикатор автоматического рычага переключения коробки передач, выключатель консоли (передний/верхний), монитор кругового обзора (SVM), переключатель амортизирующей прокладки, датчик угла поворота рулевого колеса, модуль наклона и выдвижения рулевой колонки, система контроля движения по полосе (LKA), модуль электронного управления опорой двигателя |
|
РУЧКА С ЭЛЕКТРОПРИВОДОМ |
|
15 A |
Модуль наклона и выдвижения рулевой колонки |
|
МОДУЛЬ 9 |
|
10 A |
Модуль управления поясничной частью сиденья водителя |
|
МОДУЛЬ 1 |
|
10 A |
Диагностический разъем, выключатель консоли (верхний), фоновая подсветка двери водителя/пассажира |
|
MODULE 5 |
|
10 A |
Модуль управления системой кондиционирования воздуха, переключатель системы кондиционирования воздуха, аудиосистема, переключение передних фар на ручке с левой стороны/на ручке с правой стороны, низковольтный преобразователь пост. тока в пост. ток (Аудиосистема/AMP (усилитель)), электрохроматическое зеркало, AMP (усилитель), модуль экстренного вызова MTS (Mozen Telematics System), модуль системы запоминания положения сиденья водителя, модуль управления вентиляцией переднего сидения, модуль управления подогревом передних/задних сидений, беспроводное зарядное устройство |
|
ЛЮК В КРЫШЕ |
|
20 А |
Модуль управления люком в крыше (стекло) |
|
ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ПАССАЖИРСКОЙ ДВЕРИ |
|
25 A |
Модуль электрического стеклоподъемника пассажирской двери, модуль электрического стеклоподъемника задней двери, на ручке с правой стороны |
|
ЗАРЯДНОЕ УСТРОЙСТВО |
ЗАРЯДНОЕ УСТРОЙСТВО |
10 А |
Переднее/заднее зарядное устройство USB |
|
ОМЫВАТЕЛЬ |
|
15 A |
Многофункциональный переключатель |
|
ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ |
|
10 A |
Модуль электроусилителя руля (R-MDPS (Электроусилитель руля)) |
|
ЭЛЕКТРОПРИВОД ВОДИТЕЛЬСКОГО СИДЕНЬЯ |
|
30 A |
Модуль управления системой запоминания положения сиденья водителя, ручной переключатель водителя |
|
ЭЛЕКТРОПРИВОД ПАССАЖИРСКОГО СИДЕНЬЯ |
|
30 A |
Ручной переключатель сиденья пассажира |
|
ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ВОДИТЕЛЬСКОЙ ДВЕРИ |
|
25 A |
Модуль электрического стеклоподъемника двери водителя, модуль электрического стеклоподъемника задней двери на ручке с левой стороны |
|
МОДУЛЬ 6 |
|
10 A |
IBU, система кругового обзора, аудиосистема, AMP (усилитель), модуль экстренного вызова MTS (Mozen Telematics System), низковольтный преобразователь пост. тока в пост. ток (аудиосистема/AMP (усилитель)), электронный автоматический рычаг переключения коробки передач (SBW, (переключение по проводу)), соединительная панель моторного отделения (реле розетки) |
|
Кондиционер воздуха |
Кондиционер воздуха |
10 A |
Модуль управления системой кондиционирования воздуха, Переключатель кондиционера, Соединительная панель моторного отделения (реле вентилятора) |
|
MODULE 4 |
|
10 A |
Переключение передних фар на ручке с левой стороны / с правой стороны, модуль управления AFS (система адаптивного освещения), модуль автоматического регулирования угла наклона фар головного света |

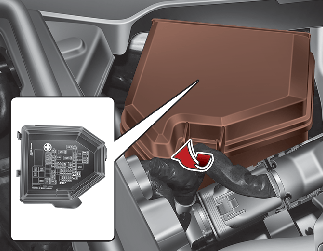

Панель с предохранителями в моторном отсеке

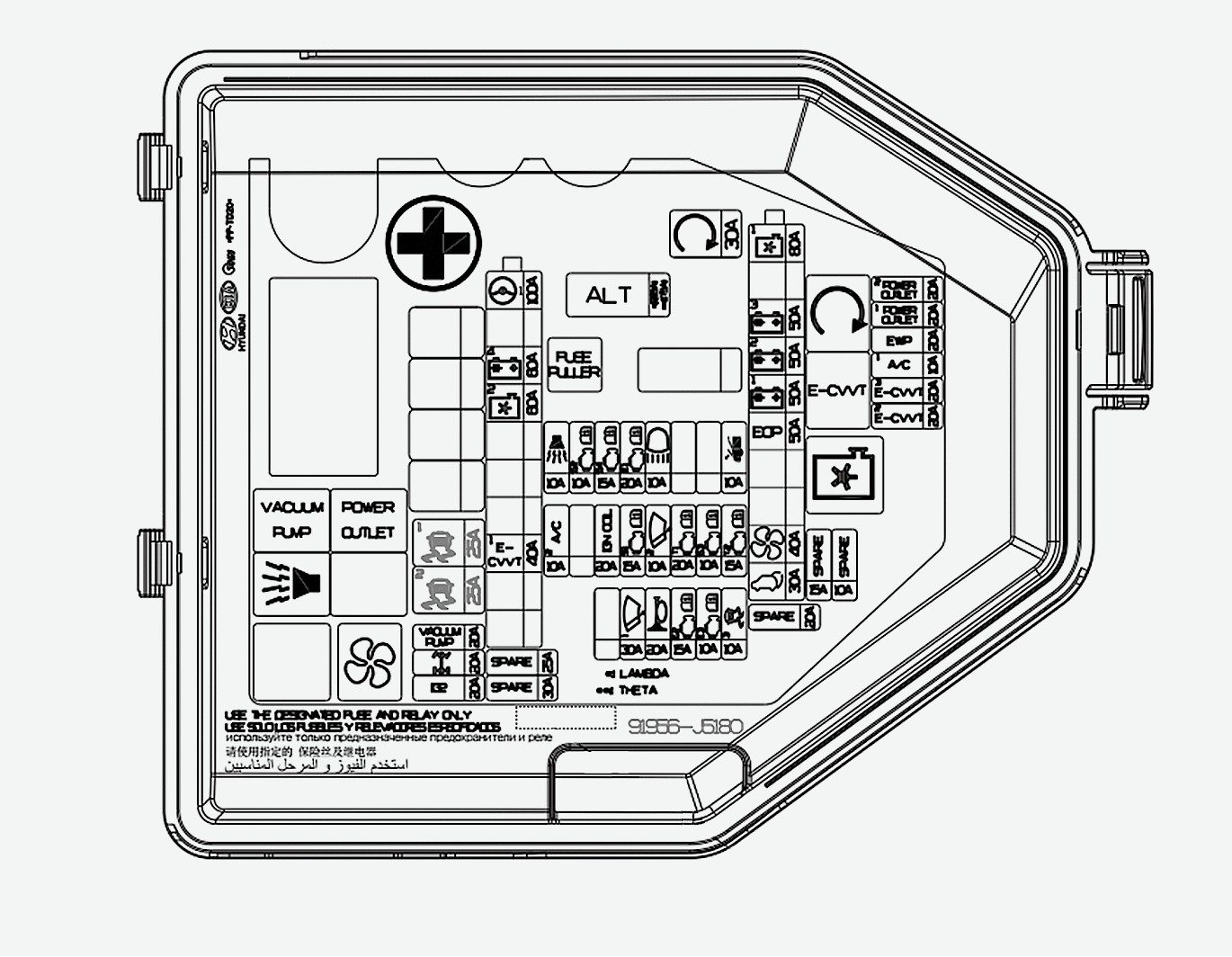

Панель предохранителей в моторном отсеке
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
ALT |
|
175 А 225 A |
Генератор, предохранитель— РАЗОГРЕВ, Самовосстанавливающийся предохранитель — ВЕНТ. ОХЛАЖДЕНИЯ 1 / B+4 / B+3 / B+2 / B+1 OPCU / ESC1 / ESC2 / НАГНЕТАТЕЛЬ / ДВЕРЬ БАГАЖНИКА |
|
«START» (Запуск) |
|
30 A |
Пусковое реле |
|
ОХЛ. ВЕНТ. 1 |
|
80 A |
[Электродвигатель BLDC (бесщеточный пост. тока)] Контроллер охлаждающего вентилятора |
|
B+3 |
|
50 А |
Соединительный блок приборной панели (предохранитель — СТОП-СИГНАЛ / устройство отключения тока утечки / ПЛАФОН ОСВЕЩЕНИЯ САЛОНА / МУЛЬТИМЕДИА 3 / МУЛЬТИМЕДИА 2 / ПАМЯТЬ 1 / IBU3 / ДВЕРНОЙ МОДУЛЬ ВОДИТЕЛЯ / ЭКСТРЕННЫЙ ВЫЗОВ) |
|
B+2 |
|
50 А |
Соединительный блок приборной панели (предохранитель — ДВЕРНОЙ ЗАМОК / РУЧКА С ЭЛЕКТРОПРИВОДОМ / ЛЮК В КРЫШЕ / СИДЕНЬЕ ВОДИТЕЛЯ С ЭЛЕКТРОПРИВОДОМ / ПАССАЖИРСКОЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ) |
|
B + 1 |
|
50 А |
Соединительный блок приборной панели (предохранитель — ПОДОГРЕВ СИДЕНИЙ / ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ / МОДУЛЬ 9 / СТЕКЛОПОДЪЕМНИК ДВЕРИ ПАССАЖИРА / СТЕКЛОПОДЪЕМНИК ДВЕРИ ВОДИТЕЛЯ) |
|
EOP |
|
50 А |
[С ISG] Электрический масляный насос |
|
ESC 1 |
|
25 А |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESC) |
|
ESC 2 |
|
25 А |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESC) |
|
BLOWER |
|
40 А |
Реле вентилятора |
|
ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ |
|
30 A |
Модуль двери багажного отделения с электроприводом |
|
ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ |
|
100 A |
Модуль электроусилителя руля |
|
B + 4 |
|
60 A |
Реле управления двигателем, предохранитель — КЛАКСОН / СТЕКЛООЧИСТИТЕЛЬ 1 / БЛИЖНИЙ СВЕТ/ГОЛОВНЫЕ ФАРЫ / АВАРИЙНАЯ СИГНАЛИЗАЦИЯ |
|
C/FAN 2 |
|
60 А |
[Электродвигатель пост. тока] Реле охлаждающего вентилятора |
|
E-CVVT 1 |
|
40 А |
[(Бензиновый) 2.0 FR T-GDi] Реле E-CVVT |
|
ВАКУУМНЫЙ НАСОС |
|
20 A |
Реле вакуумного насоса |
|
AWD |
|
20 A |
AWD (полный привод) ECM (Электронный блок управления) |
|
ЗАЖИГ. 2 |
|
20 A |
Реле ЗАЖИГ. 2 |
|
РОЗЕТКА ПИТАНИЯ 2 |
|
20 A |
Задняя розетка питания |
|
POWER OUTLET 1 |
|
20 А |
Передняя розетка питания |
|
A/C 1 |
|
10 A |
Модуль управления системой кондиционирования воздуха |
|
E-CVVT 3 |
|
20 А |
[(Бензиновый) 2.0 FR T-GDi] БУД (блок управления двигателем) |
|
E-CVVT 2 |
|
20 А |
[(Бензиновый) 2.0 FR T-GDi] БУД (блок управления двигателем) |
|
ESC 3 |
|
10 A |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESC), универсальный диагностический разъем |
|
ECU 3 |
|
10 A |
БУД (блок управления двигателем) |
|
ECU 2 |
|
15 A |
БУД (блок управления двигателем) |
|
ЗВУКОВОЙ СИГНАЛ |
|
20 A |
Реле звукового сигнала |
|
СТЕКЛООЧИСТИТЕЛЬ 1 |
|
30 A |
Реле питания стеклоочистителя |
|
TCU 2 |
|
15 A |
Модуль управления трансмиссией (TCM), [с системой ISG] маслонасос двигателя |
|
O2 ДАТЧИК |
|
15 A |
[(Бензиновый) 2.0 FR T-GDi, (Бензиновый) 3.3 T-GDi] кислородный датчик (ВВЕРХ/ВНИЗ) |
|
TCU 1 |
|
20 A |
БУТ (блок управления трансмиссией) |
|
СТЕКЛООЧИСТИТЕЛЬ 2 |
|
10 A |
Реле питания стеклоочистителя |
|
ДАТЧИК 1 |
|
15 A |
Реле топливного насоса |
|
IGN COIL |
|
20 А |
[(бЕНЗИНОВЫЙ) 2.0 FR T-GDi] Катушка зажигания #1/#2/#3/#4 [(Бензиновый) 3.3 T-GDi] Катушка зажигания #1/#2/#3/#4/#5/#6 |
|
СИСТЕМА КАПОТА |
|
10 A |
Модуль управления активной системой поднятия капота |
|
H/BEAM H/LAMP |
|
10 A |
Реле дальнего света передних фар |
|
ECU 1 |
|
20 А |
БУД (блок управления двигателем) |
|
ДАТЧИК 3 |
|
10 A |
[(Бензиновый) 2.0 FR T-GDi, (Бензиновый) 3.3 T-GDi] РЕЛЕ ВАКУУМНОГО НАСОСА, ВЫКЛЮЧАТЕЛЬ ВАКУУМНОГО НАСОСА |
|
ДАТЧИК 2 |
|
10 A |
[(Бензиновый) 2.0 FR T-GDi, (Бензиновый) 3.3 T-GDi] Реле вентилятора охлаждения, клапан контроля подачи масла, электромагнитный клапан продувки, клапан контроля рециркуляции (RCV), электротермостат [(Бензиновый) 3.3 T-GDi] Электромагнитный клапан контроля давления масла, АКТИВНЫЙ ПЕРЕМЕННЫЙ ВЫПУСКНОЙ КЛАПАН |
|
АВАР. СИГН. |
|
10 A |
Реле звукового сигнала охранной сигнализации |
|
EWP |
EWP |
20 А |
Электрический водяной насос |
|
Кондиционер воздуха 2 |
|
10 A |
Безмуфтовый компрессор |
|
Название реле |
Символ |
Тип |
|---|---|---|
|
Реле вакуумного насоса |
|
ISO HC MICRO |
|
Реле звукового сигнала охранной сигнализации |
|
ISO MICRO |
|
Реле розетки питания |
|
ISO HC MICRO |
|
Реле вентилятора |
|
ISO HC MICRO |
|
Пусковое реле |
|
ISO HC MICRO |
|
Реле E-CVVT (G4KL) |
|
ISO MICRO |
|
Реле вентилятора охлаждения |
|
3725 MINI |

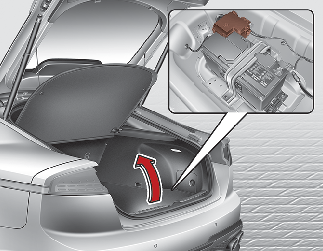

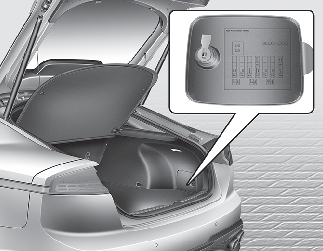

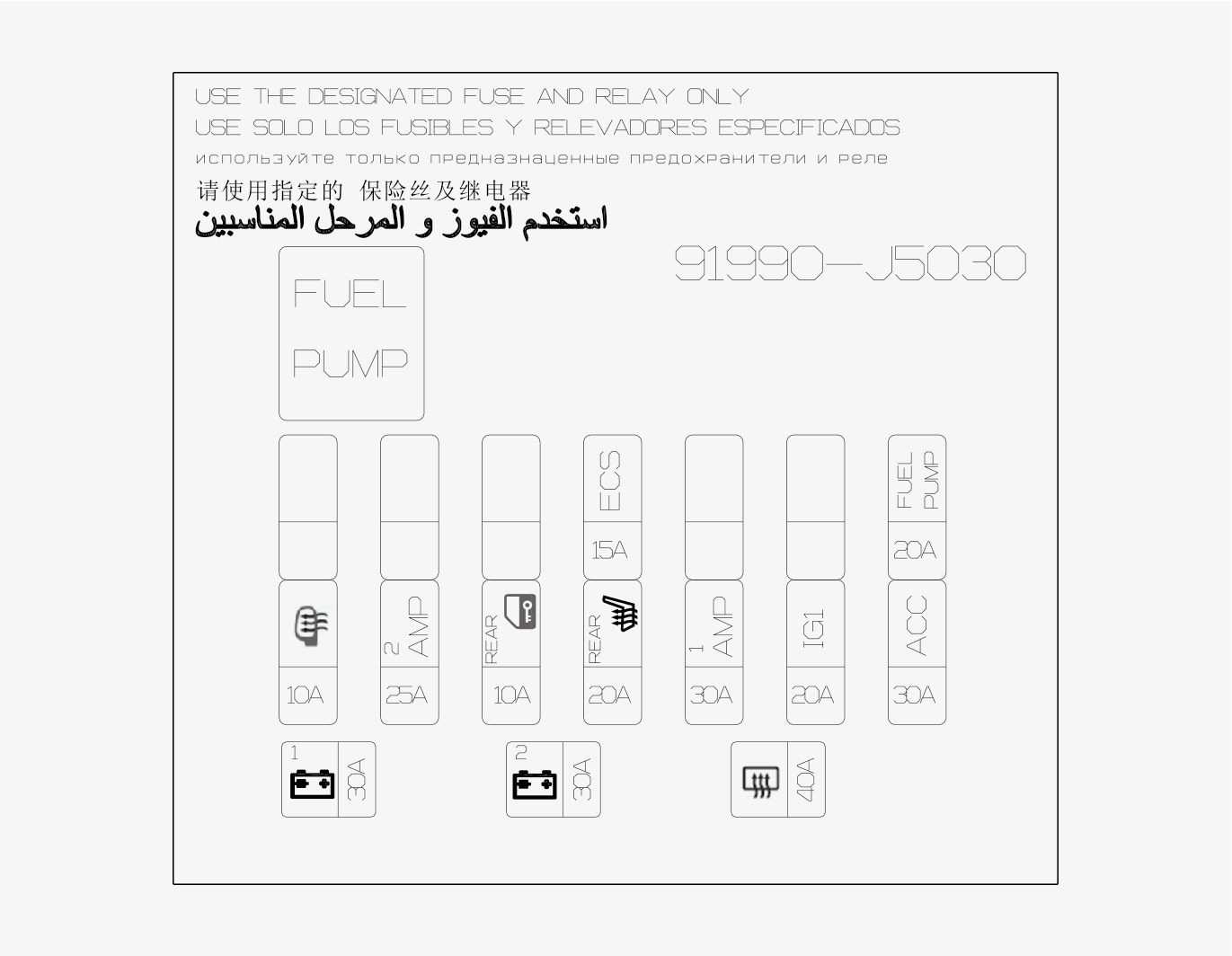

Задняя панель блока предохранителей
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
СИСТЕМА ECS |
|
15 A |
Блок ECS (Системы подвески с электронным контролем) |
|
ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ |
|
20 А |
Модуль управления подогревом задних сидений |
|
ПОДОГРЕВ ЗЕРКАЛА |
|
10 A |
Переключатель системы кондиционирования воздуха, внешнее зеркало водителя/пассажира с электроприводом |
|
ТОПЛИВНЫЙ НАСОС |
|
20 A |
Реле топливного насоса |
|
БЛОКИРОВКА |
|
10 A |
Привод блокировки задней двери с левой стороны/с правой стороны (правосторонний руль) |
|
ЗАДНИЙ ПОДОГРЕВ |
|
40 А |
Реле заднего обогревателя |
|
AMP 2 |
|
25 A |
AMP (Усилитель) (MOBIS/PREMIUM) |
|
УСИЛ. 1 |
|
30 A |
[С системой стоп-старт] Предохранитель - AMP2 [с системой стоп-старт] Преобразователь низкого напряжения пост. тока (AMP (Усилитель)) |
|
ЗАЖИГ. 1 |
|
15 А |
Реле ЗАЖИГ.1 |
|
«ACC» (Доп. устройства) |
«ACC» (Доп. устройства) |
30 A |
Реле ACC |
|
B + 1 |
|
30 A |
Соединительный блок приборной панели (предохранитель ― IBU1 / IBU2) |
|
B+2 |
|
30 A |
Соединительный блок приборной панели (предохранитель ― E-SHIFTER / МОДУЛЬ 1) |

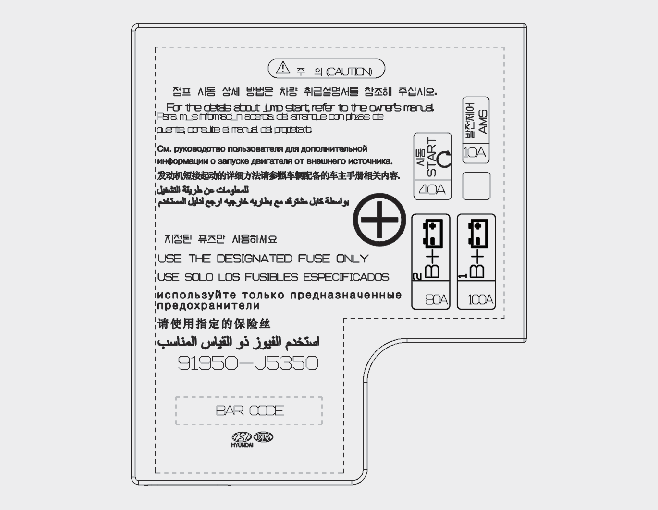

Панель предохранителей аккумулятора
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
B + 1 |
|
100 A |
Задняя вспомогательная соединительная панель (предохранитель ― ТОПЛИВНЫЙ НАСОС / ЗАДНИЙ ПОДОГРЕВ / УСИЛИТЕЛЬ 1) |
|
B+2 |
|
80 A |
Задняя вспомогательная соединительная панель (реле DCU, предохранитель ― ECS1 / ОБОГРЕВ ЗАДНЕГО СИДЕНЬЯ / ЗАЖИГ. 1) |
|
«START» (Запуск) |
|
40 A |
Соединительная панель моторного отделения (реле розетки) (предохранитель ― ЗАПУСК / ЭБУ 2 / БЛОК УПРАВЛ. ТРАНСМИССИЕЙ 1) |
|
AMS |
|
10 A |
Датчик АКБ |
