ISOFIX-festepunkt og øvre festepunkt (ISOFIX-festesystem) for barn

ISOFIX-systemet holder et barnesete ved kjøring og i en ulykke. Dette systemet er utviklet for å gjøre monteringen av barnesetet enklere og redusere muligheten for feilmontering av barnesetet. ISOFIX-systemet bruker festepunkter i bilen og fester på barnesetet. ISOFIX-systemet fjerner behovet for å bruke bilbelte for å feste barnesetet til baksetene.

ISOFIX-festepunkter er metallstenger bygget inn i bilen. Det er to lave festepunkter for hver ISOFIX setestilling som passer for et barnesete med lave fester.

Hvis du vil bruke ISOFIX-systemet i bilen din, må du ha et barnesete med ISOFIX-fester.

Barneseteprodusenten gir deg instruksjoner om hvordan du bruker barnesetet med festene for ISOFIX-festepunktene.

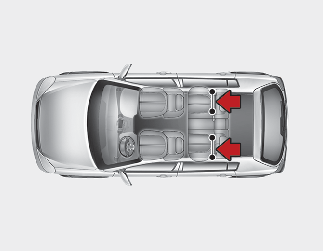

ISOFIX-ankere er montert for venstre og høyre ytre seteposisjoner bak. Plasseringen vises på illustrasjonen.

Advarsel

Ikke forsøk å installere et barnesete ved hjelp av ISOFIX-festene i det midtre baksetet. Det er ingen ISOFIX-festepunkter for dette setet. Hvis du bruker de ytterste festepunktene til montering av barnesetet på det midtre baksetet, kan det skade festepunktene.

* Anvisning for ISOFIX-festepunkter ()
ISOFIX-festepunkt (i-Size)

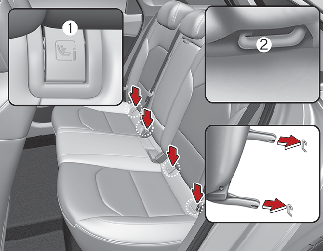

ISOFIX-festepunkter (i-Size) er plassert mellom seteryggen og seteputen på venstre og høyre sete i baksetet, vist med symboler.

Montering av et barnesete med ISOFIX-system (i-Size)

Slik installerer du et ISOFIX-kompatibelt barnesete (i-Size) på ett av de ytre baksetene:

Flytt bilbeltespennen bort fra ISOFIX-festene (i-Size).

Flytt eventuelle andre gjenstander unna festene hvis de kan hindre en sikker forbindelse mellom barnesetet og ISOFIX-festene (i-Size).

Plasser barnesetet på bilsetet, og fest deretter setet til ISOFIX-festene (i-Size) i henhold til instruksjonene fra barneseteprodusenten.

Følg instruksjonene fra barneseteprodusenten for riktig montering og tilkobling av ISOFIX-festene (i-Size) på barnesetet til ISOFIX-festepunktene (i-Size).

Advarsel

Ta følgende forholdsregler når du bruker ISOFIX-systemet (i-Size):

Les, og følg monteringsinstruksjonene som følger med barnesetesystemet ditt.
For å hindre at barnet når fram til og tar tak i et bilbelte som ikke er trukket inn, spennes alle ubrukte bakre sikkerhetsbelter fast, og trekk bilbeltene bak barnet. Barn kan bli kvalt hvis et skulderbeltet blir viklet rundt halsen og sikkerhetsbeltet strammes.
Fest ALDRI mer enn ett barnesete til et enkelt festepunkt. Det kan føre til at festepunktet eller festet løsner eller ryker.
La alltid ISOFIX-systemet (i-Size) inspiseres av forhandleren etter en ulykke. En ulykke kan skade ISOFIX-systemet (i-Size) og føre til at barnesetet ikke er ordentlig festet.

Montering av et barnesete med øvre festepunkter

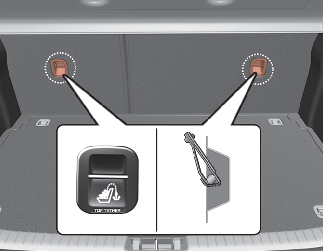

Barnesetes toppfesteanker er plassert på baksiden av de bakre seteryggene.

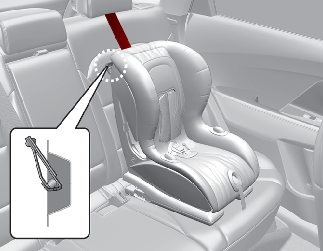

Legg barnesetets toppfestestropp over seteryggen. Følg instruksjonene til barneseteprodusenten ved plassering av toppfestestroppen.

Koble toppfestestroppen til toppfestepunktet, stram toppfestestroppen i henhold til instruksjonene fra barneseteprodusenten for å feste barnesetet godt til setet.

Advarsel

Ta følgende forholdsregler når du monterer toppfestet:

Les, og følg monteringsinstruksjonene som følger med barnesetesystemet ditt.
Fest ALDRI mer enn ett barnesete til et enkelt ISOFIX-toppfestepunkt. Det kan føre til at festepunktet eller festet løsner eller ryker.
Ikke feste toppfestet til noe annet enn riktig toppfestepunkt. Det kan være det ikke fungerer skikkelig hvis det er festet til noe annet.
Festepunkter til barnesikringsutstyr er kun laget for å tåle belastning som oppstår når barnesetene er montert på riktig måte. Festepunktene skal aldri brukes til sikkerhetsbelter eller sikringsutstyr for voksne passasjerer, eller til å feste gjenstander eller utstyr til bilen.

Feste av barnesete med hoftebelte/skulderbelte

Når du ikke bruker ISOFIX-systemet, må alle barneseter festes til et baksete med hoftedelen av et 3-punkts sikkerhetsbelte.

Montering av barnesete med 3-punkts sikkerhetsbelte

Slik monterer du et barnesete i baksetet:

Plasser barnesetet i baksetet og før 3-punktsbeltet rundt eller gjennom barnesetesystemet. Følg produsentens instruksjoner.

Fest beltelåsen i spennen. Lytt etter en hørbar klikkelyd. Plasser utløserknappen, slik at den er lett å få tilgang til i tilfelle en nødsituasjon.

Pass på at bilbeltet ikke er vridd.

Fjern så mye slakk fra beltet som mulig ved å trykke bilsetet ned mens du mater skulderbeltet tilbake i rullen.

Dytt og dra i barnesetet for å sjekke at bilbeltet holder det godt på plass.

Hvis barneseteprodusenten anbefaler bruk av et toppfeste med 3-punkts sikkerhetsbelte, se Flere detaljer.

For å fjerne barnesetet trykker du på utløserknappen på spennen og drar 3-punkts sikkerhetsbeltet ut av barnesetet og lar beltet trekkes helt inn.

Egnethet for hver seteposisjon for beltebaserte og ISOFIX-barneseter i henhold til FN-forskriftene.

(Informasjon til bilbrukere og produsenter av barneseter)

Ja: Egner seg for montering av barnesete i den angitte kategorien
Nei: Ikke egnet for tilpasning av den utpekte kategorien CRS
“-” : Ikke aktuelt
Tabellen er basert på en venstrestyrt bil. Med unntak av passasjersetet foran er tabellen gyldig for en høyrestyrt bil.

For passasjersetet foran i en høyrestyrt bil kan du bruke informasjonen for seteposisjon nr. 3.

Kategorier av barneseter		Seteposisjoner							Bemerkninger
		1	2	3		4	5	6
		1	2	Kollisjonspute PÅ	Kollisjonspute AV	4	5	6
Beltebasert barnesete i "Universal"-kategorien		-	-	Nei	Ja F, R	Ja F, R	Ja^*1 F, R	Ja F, R	F: Forovervendt R: Bakovervendt
i-Size-barnesete		-	-	Nei	Nei	Ja F, R^*2	Nei	Ja F, R^*2
Barnevognbag (sidevendt ISOFIX-barnesete)	ISOFIX CRF : L1, L2	-	-	Nei	Nei	Nei	Nei	Nei
ISOFIX-barnesete for spedbarn (dvs. barnesete for en baby)	ISOFIX CRF : R1	-	-	Nei	Nei	Ja R	Nei	Ja R
ISOFIX-barnesete for småbarn - lite	ISOFIX CRF: F2, F2X, R2, R2X	-	-	Nei	Nei	Ja F, R^*2	Nei	Ja F, R^*2
* ISOFIX-barnesete for småbarn – stort (*: ikke beltestoler)	ISOFIX CRF : F3, R3	-	-	Nei	Nei	Ja F, R^*2	Nei	Ja F, R^*2
Beltestol – redusert bredde	ISO CRF : B2	-	-	Nei	Nei	Ja	Nei	Ja
Beltestol – full bredde	ISO CRF : B3	-	-	Nei	Nei	Nei	Nei	Nei

*1. Seteposisjon nr. 5 egner seg ikke for montering av et barnesete med støttebein.

*2. For montering av stort ISOFIX-barnesete bakovervendt CRS.

• Førersete: Flytt førersetet til midtre posisjon og juster høyden på setet til høyeste posisjon.
• Passasjersetet foran: Flytt passasjersetet til fremste posisjon.

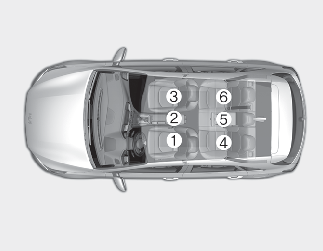

Setenummer	Plassering i bilen
1	Venstre sete foran
2	Midtre foran
3	Høyre foran
4	Venstre sete på 2. rad
5	Midtre sete på 2. rad
6	Høyre sete på 2. rad

Anbefalte barneseter – I Europa

Vektgruppe	Navn	Produsent	Type feste	ECE-R44 Godkjenningsnummer
Gruppe 0+	Cabriofix & Familyfix	Maxi Cosi	ISOFIX	E4 04443907
Gruppe I	Duo Plus	Britax Römer	ISOFIX og toppfeste	E1 04301133
Gruppe II	KidFix II XP	Britax Römer	ISOFIX og bilbelte	E1 04301323
Gruppe III	Junior III	Graco	Bilbelte	E11 03.44.164 E11 03.44.165

Informasjon om produsenten av barnesikringsutstyr

Maxi Cosi Cabriofix & Familyfix http://www.maxi-cosi.com

Britax Römer http://www.britax.com

Graco http//www.gracobaby.com
