Описание панели предохранителей/реле
На внутренней стороне крышки панели предохранителей/реле находится табличка с указанием наименования и номинальных параметров предохранителей/реле.
Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей.
Панель предохранителей сбоку от водителя
Соединительная панель ICU
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
ДВЕРНОЙ ЗАМОК |
 |
20 A |
Центральное реле блокировки/разблокировки дверей |
|
P/WINDOW RH |
 |
25 А |
Главный выключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира |
|
ЛЕВЫЙ СТЕКЛОПОДЪЕМНИК |
 |
25 А |
Главный переключатель электростеклоподъемников |
|
ОБОГР. СИДЕНЬЯ (ЗАДН.) |
 |
20 A |
Модуль управления подогревом задних сидений |
|
ПОДОГР. СИД. (ВОДИТ./ПАССАЖ.) |
 |
20 A |
Модуль управления вентиляцией передних сидений, модуль управления подогревателями передних сидений |
|
ПРИВОД СИД. (ПАСС.) |
 |
30 A |
Переключатель электропривода пассажирского сиденья, блок реле пассажирского сиденья |
|
ЛЮК2 |
 |
20 A |
Переключатель управления люком (электропривод щитка) |
|
AIRBAG2 |
 |
10 A |
Модуль управления системой пассивной безопасности |
|
ЛЮК В КРЫШЕ1 |
 |
20 A |
Переключатель управления люком (электропривод стекла) |
|
P/SEAT DRV |
 |
30 A |
Переключатель водительского сиденья с электроприводом, модуль управления системой встроенной памяти сиденья водителя |
|
MODULE9 |
 |
10 A |
Датчик цилиндра модуля сцепления, модуль управления системой встроенной памяти сиденья водителя, наружная ручка интеллектуального ключа водителя/пассажира, датчик дождя, переключатель аварийной сигнализации, диагностический разъем, блок управления двери багажного отделения с электроприводом, телескопический блок управления |
|
AMP (усилитель) |
 |
25 А |
AMP (усилитель) |
|
Интегрированный блок управления электрооборудованием кузова2 |
 |
10 A |
Интегрированный блок управления электрооборудованием кузова, замок зажигания, рычаг переключения передач автоматической трансмиссии |
|
ОГРАНИЧИТЕЛЬ ЭЛ. СТЕКЛОПОДЪЕМНИКА (ПРАВ.) |
 |
25 А |
Предохранительный модуль электрического стеклоподъемника пассажирской двери |
|
ОГРАНИЧИТЕЛЬ ЭЛ. СТЕКЛОПОДЪЕМНИКА (ЛЕВ.) |
 |
25 А |
Предохранительный модуль электрического стеклоподъемника водительской двери |
|
ПАМЯТЬ |
 |
10 A |
Реле складывания/раскладывания внешнего зеркала водителя/пассажира, внешнее зеркало водителя/пассажира с электроприводом, контроллер кондиционера (ЖК-дисплей), модуль управления кондиционером, блок управления атмосферной подсветкой, атмосферная подсветка консоли, атмосферная подсветка (пассажир), переключатель амортизирующей накладки, встроенный блок управления вспомогательной системой парковки |
|
E-SHIFTER2 |
 |
10 A |
Блок управления системой, электронный переключатель рычага переключения передач автоматической трансмиссии |
|
ДВЕРЬ БАГАЖНИКА |
 |
10 A |
Реле двери багажного отделения |
|
E-CALL |
 |
10 A |
Модуль экстренного вызова (E-Call) |
|
МОДУЛЬ7 |
 |
7,5 А |
Интегрированный блок управления электрооборудованием кузова (IBU) |
|
BRAKE SWITCH |
 |
10 A |
Переключатель стоп-сигналов, интегрированный блок управления электрооборудованием кузова (IBU) |
|
МУЛЬТИМЕДИА |
 |
20 A |
Аудио (дисплей), главный блок управления аудио/видео и навигацией |
|
СТЕКЛООМЫВАТЕЛЬ |
 |
15 A |
Многофункциональный переключатель |
|
МОДУЛЬ 8 |
 |
7,5 А |
Модуль управления вентиляцией передних сидений, модуль управления подогревом передних/задних сидений, соединительная панель моторного отсека (реле обогрева лобового стекла (лев.)) |
|
AIRBAG1 |
 |
15 A |
Модуль управления системой пассивной безопасности |
|
Кондиционер ВКЛ. |
 |
7,5 А |
Соединительная панель моторного отсека (реле обогревателя с положительным ТКС № 1), контроллер кондиционера (ЖК-дисплей), модуль управления кондиционером |
|
МОДУЛЬ2 |
 |
15 A |
Передний разъем зарядного устройства USB, USB-порт сиденья водителя/пассажира |
|
МОДУЛЬ6 |
 |
10 A |
Переключатель консоли, переключатель режима вождения, диагностический разъем, индикатор рычага переключения передач автоматической трансмиссии |
|
MODULE1 |
 |
10 A |
Встроенный блок управления вспомогательной системой парковки, интегрированный блок управления электрооборудованием кузова, аудиоклавиатура, клавиатура аудио/видео и навигации, переключатель внешнего зеркала с электроприводом, модуль экстренного вызова, усилитель, аудио (дисплей), главный блок управления аудио/видео и навигацией |
|
ЗЕРКАЛО С ПОДОГРЕВОМ |
 |
10 A |
Внешнее зеркало водителя/пассажира с электроприводом |
|
Интегрированный блок управления электрооборудованием кузова1 |
 |
7,5 А |
Интегрированный блок управления электрооборудованием кузова (IBU) |
|
MODULE5 |
 |
10 A |
Модуль управления интегрированной системой памяти сиденья водителя, модуль управления подогревом задних сидений, модуль управления вентиляцией передних сидений, усилитель, модуль управления подогревом передних сидений, аудио (дисплей), главный блок управления аудио/видео и навигацией, переднее беспроводное зарядное устройство, модуль экстренного вызова, контроллер кондиционера (ЖК-дисплей), модуль управления кондиционером, электрохроматическое зеркало, |
|
ИНД. ПОДУШКИ БЕЗОПАСНОСТИ |
 |
7,5 А |
Комбинация приборов |
|
MODULE4 |
 |
7,5 А |
Интегрированный блок управления электрооборудованием кузова, многофункциональная камера переднего вида, переключатель амортизирующей накладки, встроенный блок управления вспомогательной системой парковки, левый/правый передний угловой радар, датчик цилиндра модуля сцепления, блок управления двигателем для полноприводного автомобиля, левая/правая головная фара |
|
E-SHIFTER3 |
 |
7,5 А |
Блок управления системой, электронный переключатель рычага переключения передач автоматической трансмиссии |
|
КОМБИНАЦИЯ ПРИБОРОВ |
 |
7,5 А |
Комбинация приборов |
|
МОДУЛЬ3 |
 |
7,5 А |
Переключатель стоп-сигнала, лампа потолочной консоли |
|
Модуль электроусилителя руля |
 |
7,5 А |
Блок управления модулем электроусилителя руля |
|
«START» (Пуск) |
 |
10 A |
Реле звукового сигнала охранной сигнализации, переключатель диапазона коробки передач, модуль управления силовым агрегатом, интегрированный блок управления электрооборудованием кузова, замок зажигания, соединительная панель моторного отсека (реле запуска) |

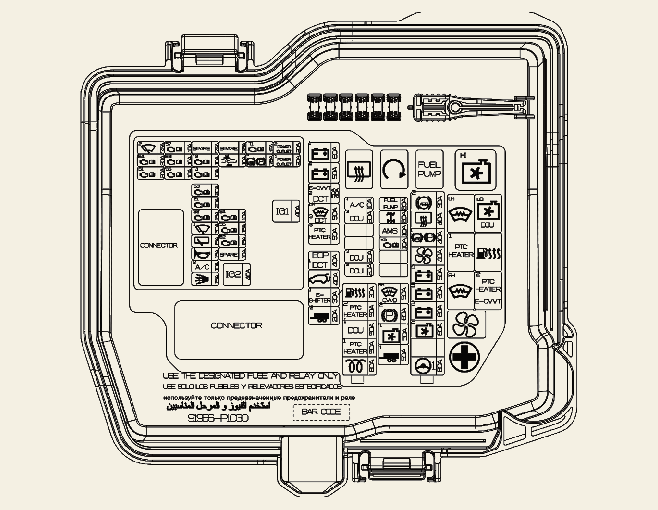

Панель с предохранителями в моторном отсеке
Соединительная панель моторного отделения
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
Модуль электроусилителя руля1 |
 |
80 A |
Блок управления модулем электроусилителя руля |
|
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 2 |
 |
60 А |
Контроллер вентилятора охлаждения |
|
|
B+3 |
 |
60 А |
Соединительная панель блока управления впрыском (предохранитель — ПОДОГР. СИД. (ВОДИТ./ПАССАЖ.), ПРИВОД СИД. ПАСС., ЛЮК2, ЛЮК1, ПРИВОД СИД. ВОДИТ., ОГРАНИЧИТЕЛЬ ЭЛ. СТЕКЛОПОДЪЕМНИКА (ПРАВ.), главный переключатель электростеклоподъемников) |
|
|
B+5 |
 |
60 А |
Блок печатной платы (предохранитель — ЗАЖИГ.2, ЗАЖИГ.1, ЗВУК. СИГНАЛ, КОНД.2, ЗВУКОВОЙ СИГНАЛ АВАРИЙНОЙ СИГНАЛИЗАЦИИ, БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ2, реле управления двигателем, главное реле стеклоочистителя) |
|
|
B+4 |
 |
50 А |
Соединительная панель блока управления впрыском (предохранитель — БЛОК. ДВЕРЕЙ, ПОДОГР. СИД. (ВОДИТ./ПАССАЖ.), ПОДУШКА БЕЗОПАСНОСТИ2, МОДУЛЬ9, ИНТЕГРИРОВАННЫЙ БЛОК УПРАВЛЕНИЯ ЭЛЕКТРООБОРУДОВАНИЕМ КУЗОВА2, ОГРАНИЧИТЕЛЬ ЭЛ. СТЕКЛОПОДЪЕМНИКА (ЛЕВ.), ЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ2, ДВЕРЬ БАГАЖНИКА, ПЕРЕКЛ. ТОРОМОЗА, реле защелки при долговременной нагрузке) |
|
|
ВЕНТИЛЯТОР |
 |
40 А |
Реле вентилятора |
|
|
ABS1/EPB1 |
 |
40 А |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESP) |
|
|
ЗАДНИЙ ПОДОГРЕВ |
 |
40 А |
Реле заднего обогревателя |
|
|
ABS2 |
 |
30 A |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESP) |
|
|
ПРЕДОХРАНИТЕЛЬ |
ТРЕЙЛЕР1 |
 |
50 А |
Соединитель прицепа |
|
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1 |
 |
50 А |
Реле вентилятора охлаждения (верх.) |
|
|
EPB2 |
 |
60 А |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESP) |
|
|
ОБОГРЕВ ЛОБОВОГО СТЕКЛА (ПРАВ.) |
 |
50 А |
Реле обогрева лобового стекла (прав.) |
|
|
ECU5 |
 |
10 A |
Не используется |
|
|
AMS |
 |
10 A |
Датчик АКБ |
|
|
4WD |
 |
20 A |
Блок управления двигателем полноприводного автомобиля |
|
|
ТОПЛИВНЫЙ НАСОС |
 |
20 A |
Реле топливного насоса |
|
|
Кондиционер ВКЛ.1 |
 |
10 A |
Реле вентилятора, модуль управления системой кондиционирования воздуха |
|
|
TRAILER2 |
 |
20 A |
Соединитель прицепа |
|
|
E-SHIFTER1 |
 |
30 A |
Блок управления системой |
|
|
ДВЕРЬ БАГАЖНИКА |
 |
40 А |
Блок управления двери багажника с электроприводом |
|
|
EOP |
 |
40 А |
Не используется |
|
|
ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС 3 |
 |
50 А |
Реле обогревателя топливного фильтра |
|
|
ОБОГРЕВ ЛОБОВОГО СТЕКЛА (ЛЕВ.) |
 |
50 А |
Реле вентилятора охлаждения (нижн.) (двигатель Nu), реле блока управления дозированием (НОВ. ПРАВ.) |
|
|
Реле E-CVVT |
 |
50 А |
Реле обогревателя с положительным ТКС №2 (дизельный двигатель), реле электронной системы непрерывного переменного регулирования фаз газораспределения (двигатель Theta) |
|
|
B+2 |
 |
50 А |
Соединительная панель ICU (IPS06/IPS07/IPS08/IPS09/IPS10/IPS11) |
|
|
B+1 |
 |
60 A |
Соединительная панель ICU (IPS01/IPS02/IPS03/IPS04/IPS05) |
|
Блок печатной платы
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
ЗАЖИГ. 2 |
 |
40 А |
Реле ЗАЖИГ. 2 |
|
ЗАЖИГ. 1 |
 |
40 А |
Реле IG1, реле ACC |
|
ПЕРЕДН. СТЕКЛООЧИСТИТЕЛЬ2 |
 |
7,5 А |
Реле переднего стеклоочистителя (нижн.), блок управления двигателем, интегрированный блок управления электрооборудованием кузова |
|
ECU4 |
 |
20 A |
[Smartstream G2.0] модуль управления силовым агрегатом |
|
ДАТЧИК1 |
 |
20 A |
Катушка зажигания № 1~4 |
|
ДАТЧИК7 |
 |
10 A |
Не используется |
|
ECU3 |
 |
10 A |
Модуль управления силовым агрегатом |
|
SENSOR5 |
 |
10 A |
Реле топливного насоса |
|
TCU2 |
 |
10 A |
Не используется |
|
TCU3 |
 |
10 A |
[Smartstream G 2.0] переключатель диапазона коробки передач |
|
SENSOR3 |
 |
20 A |
Не используется |
|
ECU1 |
 |
20 A |
Модуль управления силовым агрегатом |
|
SENSOR2 |
 |
15 A |
Кислородный датчик (БОЛЬШЕ/МЕНЬШЕ) |
|
ПЕРЕДН. СТЕКЛООЧИСТИТЕЛЬ1 |
 |
30 A |
Главное реле стеклоочистителя, реле переднего стеклоочистителя (нижн.) |
|
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ |
 |
15 A |
Главное реле стеклоочистителя, соединительная панель ICU (реле заднего стеклоочистителя) |
|
HORN (Звуковой сигнал) |
 |
15 A |
Реле звукового сигнала |
|
Кондиционер ВКЛ.2 |
 |
10 A |
Реле компрессора кондиционера |
|
B/ALARM HORN |
 |
15 A |
Реле звукового сигнала охранной сигнализации |
|
FCA |
 |
10 A |
Фронтальный радар |
|
ДАТЧИК4 |
 |
10 A |
[Smartstream G2.0] клапан контроля масла №1/№2 (впускной/выпускной), переменный электромагнитный клапан масляного насоса, переменный впускной электромагнитный клапан, электромагнитный продувочный клапан, контроллер вентилятора охлаждения, реле компрессора кондиционера, соединительная панель моторного отсека (реле вентилятора охлаждения (верх.)) [Smartstream G2.5 T-GDi] клапан контроля масла №2 (выпускной), электромагнитный продувочный клапан, переменный электромагнитный клапан масляного насоса, переменный впускной электромагнитный клапан, контроллер вентилятора охлаждения, реле компрессора кондиционера |
|
SENSOR6 |
 |
15 A |
Инжектор №1 – №4 |
|
ECU2 |
 |
15 A |
Модуль управления силовым агрегатом |
|
TCU1 |
 |
15 A |
[Smartstream G2.5 T-GDi] модуль управления силовым агрегатом |
|
АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА3/ЭЛЕКТРОННЫЙ СТОЯНОЧНЫЙ ТОРМОЗ3 |
 |
7,5 А |
Модуль управления электронной системой стабилизации курсовой устойчивости |
|
РОЗЕТКА ПИТАНИЯ 2 |
 |
20 A |
Передняя розетка питания |
|
POWER OUTLET1 |
 |
20 A |
Розетка питания в багажнике |
Реле
Тип реле можно найти в следующей таблице.
|
Название реле |
Символ |
ТИП |
|---|---|---|
|
Реле заднего обогревателя |
 |
МИКРО |
|
Пусковое реле |
 |
МИКРО |
|
Реле топливного насоса |
 |
МИКРО |
|
Реле вентилятора охлаждения (верх.) |
 |
МИНИ |
|
Реле обогрева лобового стекла (лев.) |
 |
МИКРО |
|
Реле вентилятора охлаждения (нижн.) (двигатель Nu) Реле блока управления дозированием (НОВ. ПРАВ.) |
 |
МИКРО |
|
Реле обогревателя с положительным ТКС № 1 |
 |
МИКРО |
|
Реле обогревателя топливного фильтра |
 |
МИКРО |
|
Реле обогрева лобового стекла (прав.) |
 |
МИКРО |
|
Реле обогревателя с положительным ТКС №2 (дизельный двигатель) Реле электронной системы непрерывного переменного регулирования фаз газораспределения (двигатель Theta) |
 |
МИКРО |
|
Реле вентилятора |
 |
МИКРО |

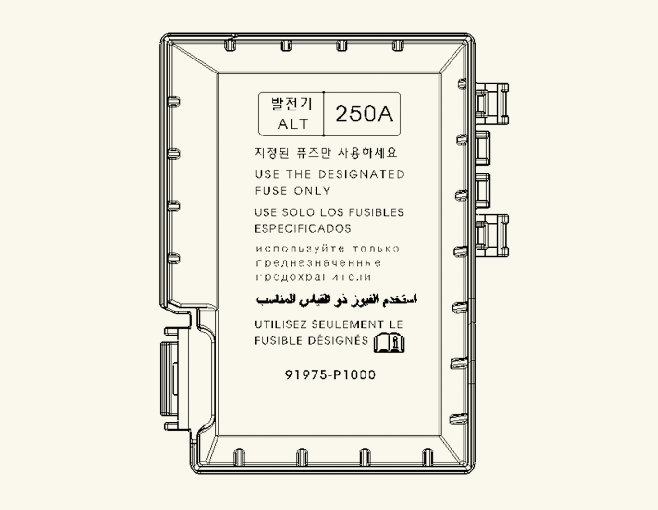

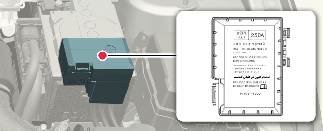

Панель с предохранителями в моторном отсеке (крышка клемм аккумулятора)
