Tyyppi A

Tyyppi B

Ylläpitolaturia voi käyttää, jos AC-laturi ei ole saatavilla.

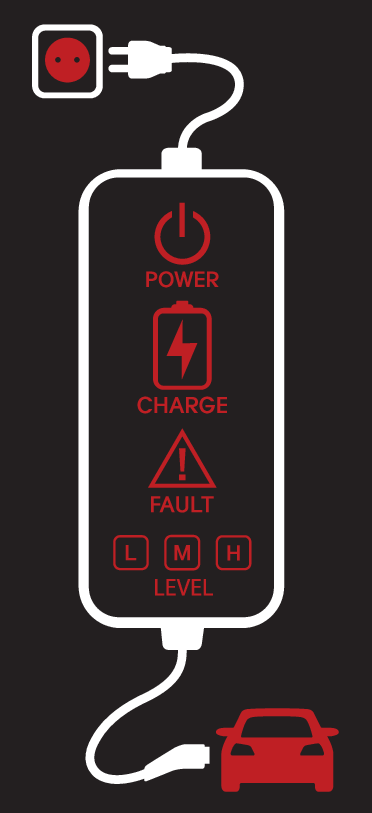

1. Pistoke ja kaapeli

2. Ohjausrasia (ICCB)

3. Latausliitin/kaapeli

1. Kytke kaikki kytkimet OFF-asentoon, siirrä vaihtokiekko asentoon P (pysäköinti) ja sammuta ajoneuvo.

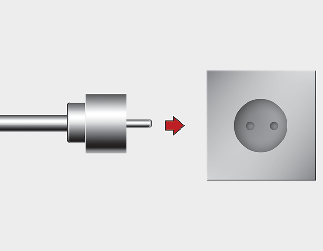

2. Kytke pistoke kodin sähköpistoasiaan.

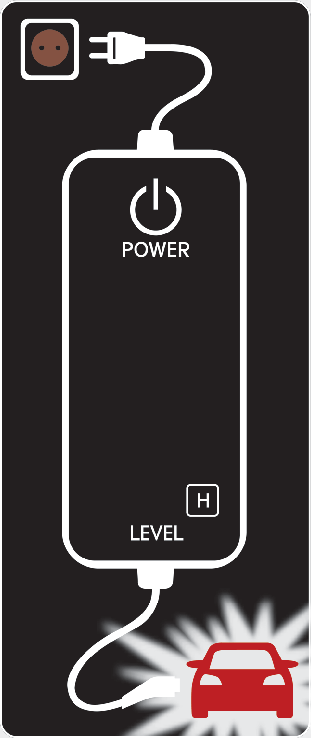

3. Varmista, että ohjausrasian virtaliitännän merkkivalo (vihreä) syttyy.



4. Paina jarrupoljinta ja kytke seisontajarru päälle.

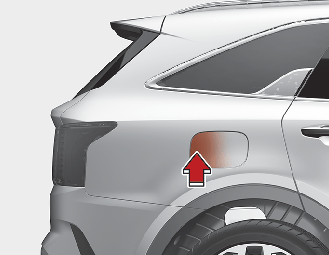

5. Avaa latausluukku painamalla sitä takareunan keskikohdasta.



6. Poista pöly latausliittimen päältä ja latausliitännästä.

7. Pidä kiinni latausliittimen kahvasta.

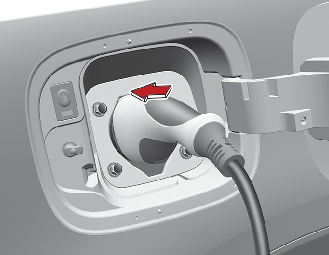

   Yhteys autoon



   Laita se sitten latausliitäntään, kunnes kuulet naksahduksen. Jos sitä ei kytketä kunnolla, latausliittimen ja latausliitäntöjen heikko yhteys voi aiheuttaa tulipalon.

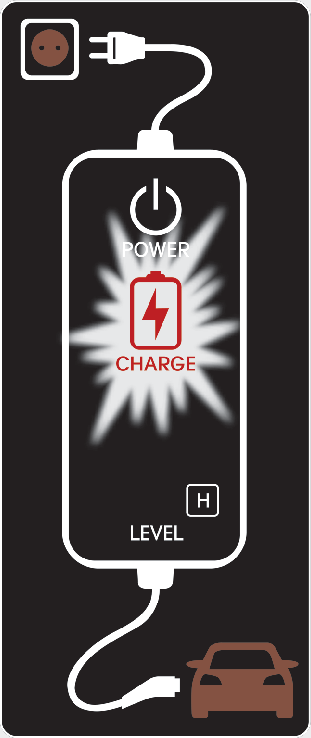

8. Lataus käynnistyy automaattisesti ja latauksen merkkivalo vilkkuu.



9. Tarkista, onko korkeajänniteakun latauskaapelin liittimen merkkivalo syttynyt mittaristossa.



   Lataamista ei tapahdu, kun merkkivalo on POIS päältä. Jos latausliitintä ei ole kytketty oikein, liitä latauskaapeli uudelleen, jotta voit ladata.



   HUOMAA

   • Lataus etenee vain, kun vaihtokiekko on asennossa P (pysäköinti). Akkua voi ladata, kun MOOTTORIN KÄYNNISTYS/PYSÄYTYS -painike on ACC-asennossa. 12 voltin akku voi tällöin kuitenkin purkautua. Lataa akkua sen takia mahdollisuuksien mukaan, kun MOOTTORIN KÄYNNISTYS/PYSÄYTYS -painike on OFF-asennossa.

   • Vaihtokiekon siirtäminen asennosta P (pysäköinti) asentoon R (peruutus), N (vapaa) tai D (ajo) pysäyttää latausprosessin. Voit aloittaa latausprosessin uudelleen siirtämällä vaihtokiekon asentoon P (pysäköinti), asettamalla MOOTTORIN KÄYNNISTYS/PYSÄYTYS -painikkeen OFF-asentoon ja irrottamalla latauskaapelin. Kytke latauskaapeli sitten uudelleen ja aloita latausprosessi alusta.

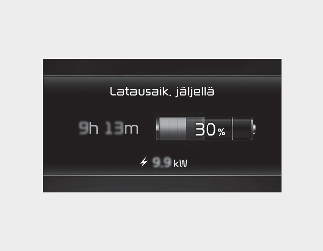

10. Kun lataus on alkanut arvioitu latausaika näkyy kojetaulussa noin 1 minuutin ajan. Se näkyy myös, kun kuljettajan ovi avataan latauksen aikana. Kun ajastettu lataus on asetettu, arvioitu latausaika näkyy tällaisena ”--”.



1. Kytke kaikki kytkimet OFF-asentoon, siirrä vaihtokiekko asentoon P (pysäköinti) ja sammuta ajoneuvo.

2. Kytke pistoke kodin sähköpistoasiaan.

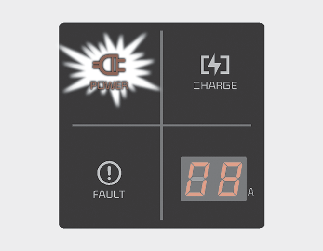

3. Tarkista, syttyykö virran valo (vihreä) kontrollirasiassa.



4. Paina jarrupoljinta ja kytke seisontajarru päälle.

5. Avaa latausluukku painamalla sitä takareunan keskikohdasta.



6. Poista pöly latausliittimen päältä ja latausliitännästä.

7. Pidä kiinni latausliittimen kahvasta.




   Laita se sitten latausliitäntään, kunnes kuulet naksahduksen. Jos sitä ei kytketä kunnolla, latausliittimen ja latausliitäntöjen heikko yhteys voi aiheuttaa tulipalon.

8. Lataus käynnistyy automaattisesti (latauslamppu syttyy).



9. Tarkista, onko korkeajänniteakun latauskaapelin liittimen merkkivalo syttynyt mittaristossa.



   Lataamista ei tapahdu, kun merkkivalo on POIS päältä. Jos latausliitintä ei ole kytketty oikein, liitä latauskaapeli uudelleen, jotta voit ladata.



   HUOMAA

   • Lataus etenee vain, kun vaihtokiekko on asennossa P (pysäköinti). Akkua voi ladata, kun MOOTTORIN KÄYNNISTYS/PYSÄYTYS -painike on ACC-asennossa. 12 voltin akku voi tällöin kuitenkin purkautua. Lataa akkua sen takia mahdollisuuksien mukaan, kun MOOTTORIN KÄYNNISTYS/PYSÄYTYS -painike on OFF-asennossa.

   • Vaihtokiekon siirtäminen asennosta P (pysäköinti) asentoon R (peruutus), N (vapaa) tai D (ajo) pysäyttää latausprosessin. Voit aloittaa latausprosessin uudelleen siirtämällä vaihtokiekon asentoon P (pysäköinti), asettamalla MOOTTORIN KÄYNNISTYS/PYSÄYTYS -painikkeen OFF-asentoon ja irrottamalla latauskaapelin. Kytke latauskaapeli sitten uudelleen ja aloita latausprosessi alusta.

10. Kun lataus on alkanut arvioitu latausaika näkyy kojetaulussa noin 1 minuutin ajan. Se näkyy myös, kun kuljettajan ovi avataan latauksen aikana. Kun ajastettu lataus on asetettu, arvioitu latausaika näkyy tällaisena ”--”.



Suosittelemme ylläpitolatauskaapelin säilyttämistä säilytyslaatikossa.

1. Varmista ennen latausliittimen irrottamista, että ovet eivät ole lukossa. Kun ovet ovat lukossa, latausliittimen lukitusjärjestelmä estää irrottamisen. Kaapelivarkauksien estämiseksi latausliitintä ei voi irrottaa liitännästä, kun ovet ovat lukossa. Jos auto on kuitenkin latausliittimen AUTO-käyttötilassa, latausliittimen lukitus aukeaa automaattisesti latausyhteestä, kun lataus on loppu.



   HUOMAA

   Avaa latausliittimen lukitusjärjestelmä avaamalla ovien lukitus, jotta voit irrottaa latausliittimen. Muutoin latausliitin ja auton latausyhde saattavat vaurioitua.

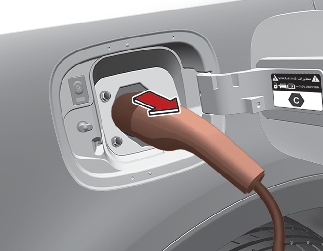

2. Pidä kiinni latausliittimen kahvasta ja vedä se ulos.



3. Varmista, että suljet latausluukun varmasti.

4. Irrota pistoke kodin sähköpistoasiasta. Älä vedä kaapelista, kun irrotat pistokkeen.



5. Sulje latausliittimen suojus, jotta liitäntään ei pääse vierasta materiaalia.

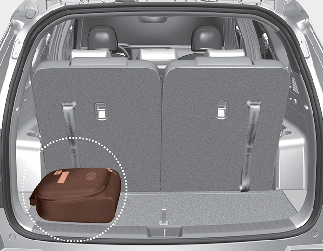

6. Laita latauskaapeli kaapeliosaston sisälle suojaan.

• Käytä Kian hyväksymää kannettavaa latauskaapelia.

• Kannettavaa latauskaapelia ei saa yrittää korjata, purkaa tia säätää.

• Älä käytä jatkojohtoa tai adapteria.

• Lopeta käyttö heti, jos vian merkkivalo syttyy.

• Älä koske pistokkeeseen tai latausliittimeen märin käsin.

• Älä koske AC-latausliittimen napaan tai ajoneuvon AC-latausliitäntään.

• Älä kytke latausliitintä jännitteeseen, joka ei vastaa määräyksiä.

• Kannettavaa latauskaapelia ei saa käyttää, jos se on kulunut, paljastunut tai latauskaapelissa on merkkejä vaurioista.

• Jos ICCB-kotelo ja AC-latausliitin on vahingoittunut, murtunut tai sen johtimet ovat jollain tavalla paljastuneet, kannettavaa latauskaapelia ei saa käyttää.

• Lapset eivät saa käyttää kannettavaa latauskaapelia tai koskea siihen.

• Pidä ohjausrasia kuivana.

• Pidä latausliitin tai pistokeliitäntä puhtaana vierasaineista.

• Älä astua kaapelin tai johdon päälle. Älä vedä johtoa tai kaapelia äläkä kierrä tai taivuta niitä.

• Älä lataa, jos esiintyy salamointia.

• Älä pudota ohjausrasiaa tai laita raskasta esinettä sen päälle.

• Älä laita laturin lähelle latauksen aikana sellaisia esineitä, jotka voivat aiheuttaa korkeita lämpötiloja.

• Jos lataat kuluneella tai vahingoittuneella kodin sähköpistorasialla, olet altis sähköiskun vaaralle. Jos sinulla on epäilyksiä kodin sähköpistorasiasta, anna valtuutetun sähköasentajan tarkastaa se.

• Lopeta kannettavan latauskaapelin käyttö heti, jos kodin sähköpistorasia tai jokin komponentti on ylikuumentunut tai huomaat palaneen käryä.

Kun suurjänniteakkua ei voida ladata laturin liittämisen jälkeen, tarkista seuraavat asiat:

1. Tarkista auton latausasetukset.

   (esimerkiksi kun ajastettu lataus on asetettu, lataus ei ala heti, kun AC-laturi tai kannettava latauskaapeli liitetään).

2. AC-laturin tai kannettavan latauskaapelin toimintatila.

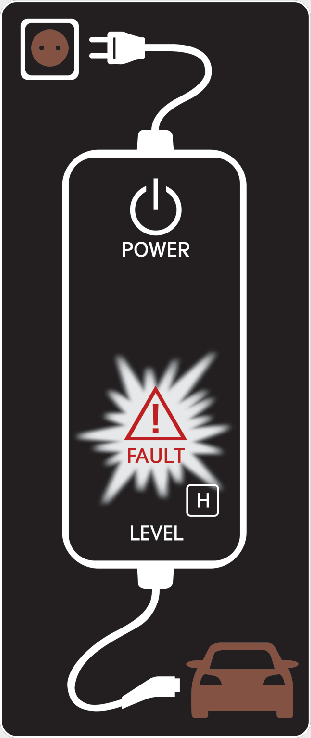

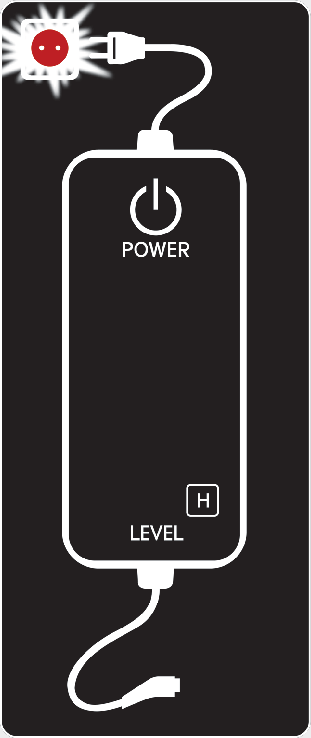

   (Kannettavan laturin tila)

   * Lataustilan todellinen näyttötapa voi vaihdella laturin valmistajan mukaan.

3. Jos auto ei lataudu ja mittaristoon tulee varoitusviesti, tarkista vastaava viesti.

4. Jos auto latautuu oikein ladattaessa toisella normaalisti toimivalla laturilla, ota yhteyttä laturin valmistajaan.

5. Jos autosi ei lataudu, kun sitä ladataan jollain toisella normaalisti toimivalla laturilla, suosittelemme yhteyden ottamista valtuutettuun Kia-jälleenmyyjään/huoltokumppaniin.
