latausetiketin symbolin tarkistaminen (jos kuuluu varustukseen)

Auton lataus TULO

Latausliitin LÄHTÖ
Tyyppi A
Tyyppi B

<Symbolin paikka ja sovellusesimerkki>

Auton lataus TULO

Latausliitin LÄHTÖ
Tyyppi A

<Symbolin paikka ja sovellusesimerkki>

Varotoimia AC-lataukselle ja ylläpitolaturille (kannettava latauskaapeli) (AC-lataus)

  1. Latausluukun avaamisen jälkeen on tarkistettava lataussymboli varoitusetiketin alaosasta.

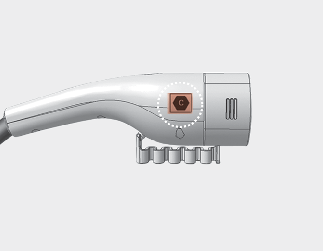

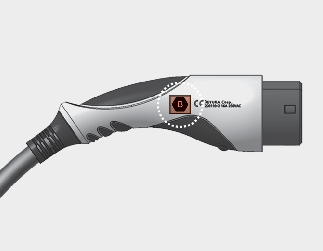

  2. Tarkasta AC- ja ylläpitolatauskaapelin latausliittimen symboli.

  3. Kun olet tarkastanut lataussymbolin aakkoskirjaimen, siirry latausvaiheeseen.

    * Katso kohtaa Lisätietoja.

  4. Odotettavissa vian, tulipalon, vamman jne. vaara ladattaessa latausliittimellä, jossa on väärä symboli.

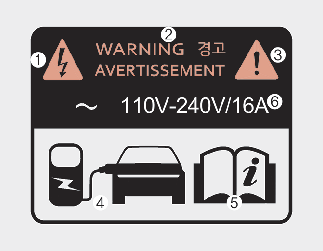

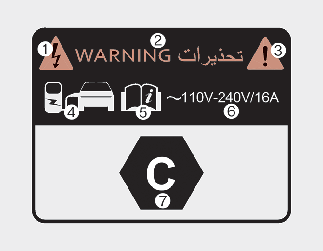

Sähkölatausetiketti

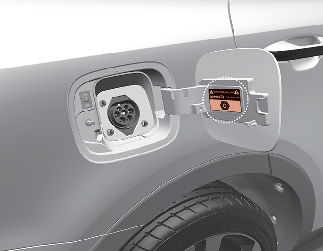

Sähkölatausetiketti on kiinnitetty latausluukkuun.

1–3: Korkeajännitevaroitus

4: Latausluukun tunniste

5: Lisätietoja on kohdassa Lisätietoja.

6: Latausjännite ja -virta – () AC yksivaihe.

7: Lataustyypin tunnisteet. Lisätietoja on kohdassa Lisätietoja.

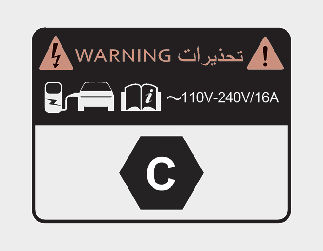

Katso sähkölatausetiketin symbolitaulukkoa

AC- ja ylläpitolaturilataus

Syöttötyyppi

Konfiguraatio

Lisävarustetyyppi

Jännitealue

Tunniste

AC

7P

Ajoneuvon liitin ja tulopistoke

≤480 V RMS

AC

5P

Ajoneuvon liitin ja tulopistoke

≤250 V RMS
