Type A

Type B

Pomp de banden tot de gewenste bandenspanning op en haal alle lading uit de auto behalve de bestuurder, reserveband en gereedschap.
Parkeer de auto op een vlakke ondergrond.
Teken verticale lijnen (door de middelpunten van elk van de koplampen) en een horizontale lijn (door de middelpunten van de koplampen) op het scherm.
Controleer of de accu voldoende geladen is, schakel de koplampen in en stel de koplampen zo af dat het helderste gedeelte van de lichtbundel op de horizontale en verticale lijnen valt.

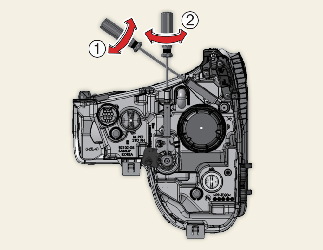

Draai de schroevendraaier (1) rechtsom of linksom om de dim- en grootlichtbundel naar links of rechts te verstellen. Draai de schroevendraaier (2) rechtsom of linksom om de dim- of grootlichtbundel omhoog of omlaag te verstellen.

Afstelpunt (Gloeilamptype)

Afstelpunt (LED type)

* A: Scherm

Eenheid: mm

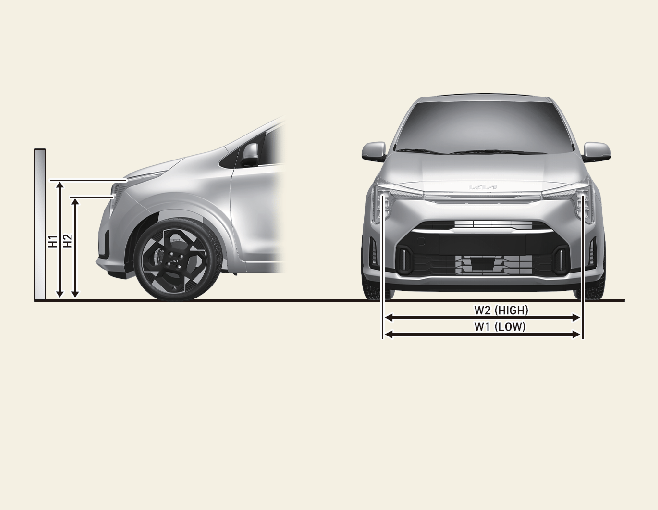

Toestand van de auto	Koplamp (type met twee functies)
	Grondspeling			Afstand tussen lampen
	Dim/Grootlicht			Afstand tussen lampen
	175/65R14	185/55R15	195/45R16	Dim/Grootlicht
	H1/H2	H1/H2	H1/H2	W1	W2
zonder bestuurder [mm (in)]	725 (28,5)	723 (28,4)	720 (28,3)	1.241 (48,8)
met bestuurder [mm (in)]	715 (28,1)	713 (28)	710 (27,9)	1.241 (48,8)

Dimlicht koplamp (stuur links)

Op basis van 10m-scherm

A: As van auto

B: Verticale lijn door middelpunt van linker koplamp

C: Verticale lijn door middelpunt van rechter koplamp

D: Horizontale lijn door middelpunt van koplamp

E: Grond

F: Begrenzingslijn

Zet het dimlicht aan zonder de bestuurder in de auto.
De begrenzingslijn moet worden geprojecteerd op de plaats van de begrenzingslijn in de afbeelding.
Bij het afstellen van het dimlicht, stelt u eerst horizontaal af, en vervolgens verticaal.
Als het voertuig is uitgerust met een schakelaar om de koplampen af te stellen, stelt u de schakelaar ervan in op stand 0.

Dimlicht koplamp (stuur rechts)
