Orientación de los faros y de los faros antiniebla (para Europa)

Orientación de los faros

Halógeno (5 puertas, vehículo familiar)
LED (5 puertas, vehículo familiar, Shooting brake)
LED (CUV)
1
Infle los neumáticos a la presión especificada y retire toda carga del vehículo excepto el conductor, el neumático de repuesto y las herramientas.
2
Coloque el vehículo sobre una superficie plana.
3
Trace líneas verticales (que pasen por los centros respectivos de los faros) y una línea horizontal (que pase por el centro de los faros) en la pantalla.
4
Con los faros y la batería en estado normal, oriente los faros de modo que la parte más intensa se dirija a las líneas verticales y horizontal.
5

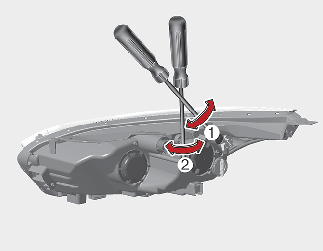

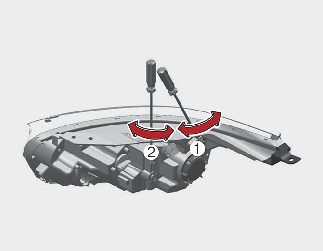

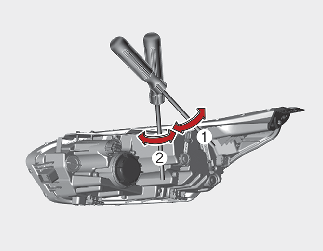

Para orientar las luces de cruce y de carretera a la derecha o a la izquierda, gire el destornillador (1) en sentido horario o antihorario. Para orientar las luces de cruce y de carretera hacia arriba o hacia abajo, gire el destornillador (2) en sentido horario o antihorario.

Orientación de los faros antiniebla

5 puertas, vehículo familiar
5 puertas, vehículo familiar, Shooting brake (línea GT)
CUV
  • La luz antiniebla delantera puede orientarse del mismo modo que los faros.
  • Con las luces antiniebla delanteras y la batería en estado normal, oriente las luces antiniebla delanteras.

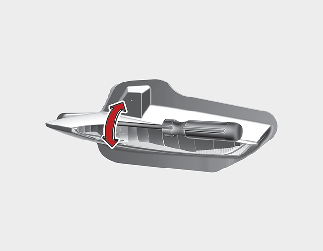

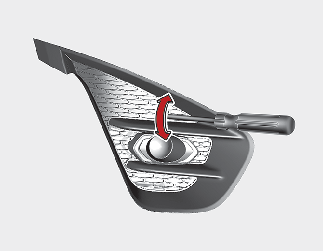

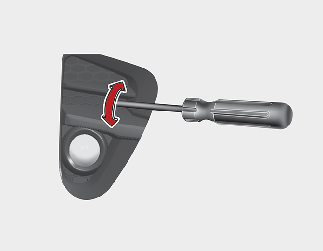

  • Para orientar la luz antiniebla delantera hacia arriba o hacia abajo, gire el destornillador en sentido horario o antihorario.

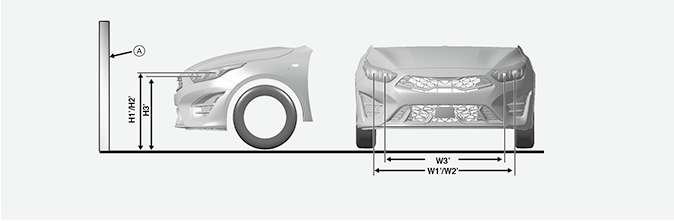

Punto de orientación

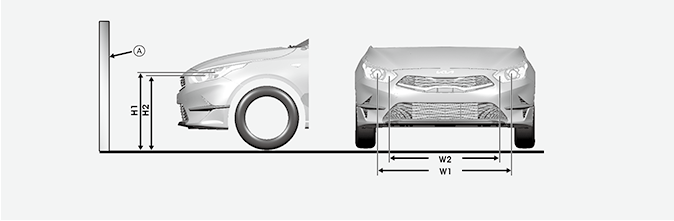

5 puertas, vehículo familiar (modelo estándar) - Tipo halógeno A

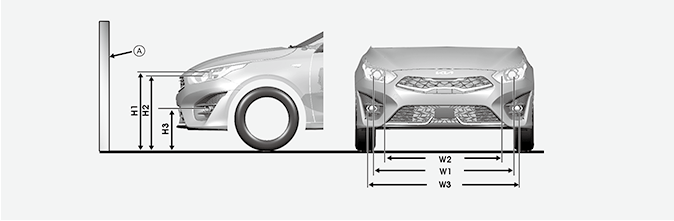

5 puertas, vehículo familiar (modelo estándar) - Tipo halógeno B

* A: pantalla

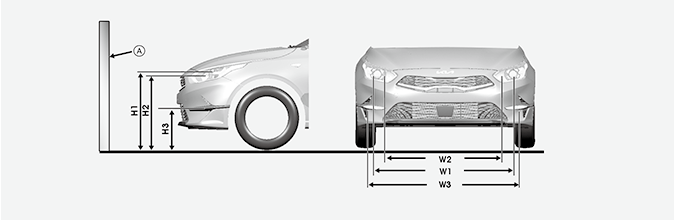

5 puertas, vehículo familiar (modelo de la línea GT) - tipo halógeno
5 puertas, vehículo familiar, Shooting brake - tipo LED

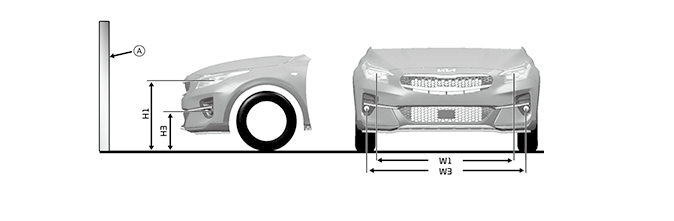

CUV (neumático de 16/18 pulgadas)

5 puertas, vehículo familiar (modelo estándar)

Condición del vehículo

Faro (tipo halógeno A)

Altura del suelo

Distancia entre faros

Luces de cruce

Luces de carretera

Luces de cruce

Luces de carretera

H1

H2

W1

W2

sin conductor

[mm]

706

684

1344

1112

con conductor

[mm]

700

678

1344

1112

Condición del vehículo

Faro (halógeno tipo B)

Faro (tipo LED)

Altura del suelo

Distancia entre faros

Altura del suelo

Distancia entre faros

Luces de cruce

Luces de carretera

Luces de cruce

Luces de carretera

Luces de carretera/cruce

Luces de carretera/cruce

H1

H2

W1

W2

H1'/H2'

W1'/W2'

sin conductor

[mm]

706

684

1344

1112

714

1404

con conductor

[mm]

700

678

1344

1112

708

1404

Condición del vehículo

Luz antiniebla delantera (Tipo bombilla)

Luz antiniebla delantera (Tipo LED)

Altura del suelo

Distancia entre faros

Altura del suelo

Distancia entre faros

H3

W3

H3'

W3'

sin conductor

[mm]

370

1426

694

1191

con conductor

[mm]

366

1426

688

1191

5 puertas, vehículo familiar (modelo GT/línea GT)

Condición del vehículo

Faro (tipo halógeno)

Faro (tipo LED)

Altura del suelo

Distancia entre faros

Altura del suelo

Distancia entre faros

Luces de cruce

Luces de carretera

Luces de cruce

Luces de carretera

Luces de carretera/cruce

Luces de carretera/cruce

H1

H2

W1

W2

H1'/H2'

W1'/W2'

sin conductor

[mm]

698

676

1344

1112

706

1404

con conductor

[mm]

692

670

1344

1112

700

1404

Condición del vehículo

Luz antiniebla delantera (Tipo bombilla)

Luz antiniebla delantera (Tipo LED)

Altura del suelo

Distancia entre faros

Altura del suelo

Distancia entre faros

H3

W3

H3'

W3'

sin conductor

[mm]

371

1449

689

1191

con conductor

[mm]

357

1449

682

1191

Shooting brake (línea GT/modelo GT)

Condición del vehículo

Faro (tipo halógeno)

Faro (tipo LED)

Altura del suelo

Distancia entre faros

Altura del suelo

Distancia entre faros

Luces de cruce

Luces de carretera

Luces de cruce

Luces de carretera

Luces de carretera/cruce

Luces de carretera/cruce

H1

H2

W1

W2

W3'

W1'/W2'

sin conductor

[mm]

701

679

1344

1112

709

1404

con conductor

[mm]

695

673

1344

1112

703

1404

Condición del vehículo

Luz antiniebla delantera (Tipo bombilla)

Luz antiniebla delantera (Tipo LED)

Altura del suelo

Distancia entre faros

Altura del suelo

Distancia entre faros

H3

W3

H3'

W3'

sin conductor

[mm]

371

1449

689

1191

con conductor

[mm]

357

1449

685

1191

CUV (neumático de 16 pulgadas)

Condición del vehículo

Faro (tipo LED)

Luz antiniebla delantera (tipo bombilla)

Altura del suelo

Distancia entre faros

Altura del suelo

Distancia entre faros

Luces de carretera/cruce

Luces de carretera/cruce

H3

W3

H1

W1

sin conductor

[mm]

743

1339

423

1547

con conductor

[mm]

737

1339

429

1547

CUV (neumático de 18 pulgadas)

Condición del vehículo

Faro (tipo LED)

Luz antiniebla delantera (tipo bombilla)

Altura del suelo

Distancia entre faros

Altura del suelo

Distancia entre faros

Luces de carretera/cruce

Luces de carretera/cruce

H3

W3

H1

W1

sin conductor

[mm]

754

1339

435

1547

con conductor

[mm]

748

1339

429

1547

Faro de luz de cruce (vehículo con conducción a la izquierda)

Basado en una pantalla de 10 m

A: eje del vehículo

B: línea vertical del centro de la bombilla del faro izquierdo

C: línea vertical del centro de la bombilla del faro derecho

D: línea horizontal del centro de la bombilla del faro

E: masa

F: Línea de corte

1
Encienda la luz de cruce con 1 conductor (75 kg) en el interior.
2
La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3
En primer lugar, ajuste la línea de corte para que se corresponda con la línea horizontal y, a continuación, ajústela con la línea vertical.
4
Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.

* Si es necesario orientar, ajuste el punto de orientación tras realizar la medición real de la distancia al suelo del vehículo. Kia recomienda acudir a un concesionario/servicio técnico autorizado de Kia. Esto es porque puede variar de la distancia real al suelo de un vehículo.

Faro de luz de cruce (vehículo con volante a la derecha)

Basado en una pantalla de 10 m

A: eje del vehículo

B: línea vertical del centro de la bombilla del faro izquierdo

C: línea vertical del centro de la bombilla del faro derecho

D: línea horizontal del centro de la bombilla del faro

E: masa

F: línea de corte

1
Encienda la luz de cruce con 1 conductor (75 kg) en el interior.
2
La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3
En primer lugar, ajuste la línea de corte para que se corresponda con la línea horizontal y, a continuación, ajústela con la línea vertical.
4
Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.

* Si es necesario orientar, ajuste el punto de orientación tras realizar la medición real de la distancia al suelo del vehículo. Kia recomienda acudir a un concesionario/servicio técnico autorizado de Kia. Esto es porque puede variar de la distancia real al suelo de un vehículo.

Luz antiniebla delantera

Basado en una pantalla de 10 m

A: eje del vehículo

B: línea vertical del centro de la bombilla de la luz antiniebla izquierda

C: línea vertical del centro de la bombilla de la luz antiniebla derecha

D: línea horizontal del centro de la bombilla de la luz antiniebla

E: masa

F: línea de corte

G: Límite superior

1
Encienda la luz de cruce con 1 conductor (75 kg) en el interior.
2
La línea de corte debería proyectarse en el margen permitido (zona sombreada).

* Si es necesario orientar, ajuste el punto de orientación tras realizar la medición real de la distancia al suelo del vehículo. Kia recomienda acudir a un concesionario/servicio técnico autorizado de Kia. Esto es porque puede variar de la distancia real al suelo de un vehículo.
