Крепление ISOFIX и крепление якорным ремнем (система крепления ISOFIX) для детей (при наличии)
Крепления ISOFIX обеспечивают фиксацию детской удерживающей системы во время поездки и в случае аварии. Система спроектирована так, чтобы максимально упростить процесс установки и снизить вероятность его неправильного выполнения. Для системы ISOFIX используются предусмотренные в автомобиле крепления и приспособления детской удерживающей системы. Система ISOFIX позволяет отказаться от использования ремней безопасности для крепления детской удерживающей системы к задним сиденьям.
Анкерные крепления ISOFIX представляют собой металлические петли, встроенные в кузов автомобиля. Предусмотрено два нижних крепления для каждого места установки ISOFIX, которые предназначены для нижних деталей крепления детской удерживающей системы.
Для использования системы ISOFIX автомобиля необходимо приобрести детскую удерживающую систему с креплениями ISOFIX.
Производитель детского кресла предоставит инструкции, как использовать детское кресло с фиксаторами, подходящими для якорных креплений ISOFIX.
Анкерные крепления ISOFIX встроены в крайнее левое и правое задние посадочные места. Их местоположения показаны на рисунке.
Не пытайтесь установить детскую удерживающую систему с помощью анкерных креплений ISOFIX на заднее центральное посадочное место. Оно не оборудовано анкерными креплениями ISOFIX. Использование анкерных креплений боковых задних сидений для установки детской удерживающей системы на центральное посадочное место может привести к повреждению анкерных креплений.
-

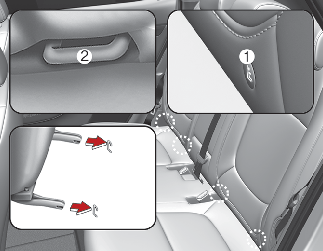

Индикатор положения якорных креплений «ISOFIX»
-
Якорное крепление «ISOFIX»
Анкерные крепления ISOFIX расположены между подушкой и спинкой задних сидений (крайние сиденья слева и справа) и отмечены соответствующими символами.
Закрепление детского автокресла с помощью системы «ISOFIX»
Установка совместимой с креплениями ISOFIX детской удерживающей системы на одно из задних боковых сидений:
-
Отодвиньте пряжку ремня безопасности в сторону от анкерного крепления ISOFIX.
-
Уберите все предметы, которые могут мешать подсоединению детской удерживающей системы к анкерным креплениям ISOFIX.
-
Установите детскую удерживающую систему на сиденье автомобиля, затем подсоедините сиденье к анкерным креплениям ISOFIX согласно инструкциям производителя детской удерживающей системы.
-
Для правильной установки и фиксации креплений ISOFIX на детском автокресле в якорных креплениях ISOFIX необходимо строго следовать инструкциям производителя автокресла.
При использовании системы ISOFIX необходимо принять указанные далее меры предосторожности.
-
Прочитайте все прилагаемые к детской удерживающей системой инструкции по установке и следуйте им.
-
Чтобы ребенок не достал до вытянутых ремней безопасности и не запутался в них, пристегните пряжки всех неиспользуемых ремней безопасности и расположите их ленты за спиной ребенка. Плечевой ремень безопасности может обмотаться вокруг шеи ребенка и натянуться, что может привести к удушению.
-
ЗАПРЕЩАЕТСЯ присоединять несколько детских удерживающих систем к одному анкерному креплению. Это может привести к ослаблению или поломке якорного крепления.
-
После дорожно-транспортного происшествия всегда проверяйте состояние системы ISOFIX(i-Size) у своего дилера. В результате аварии система ISOFIX может повредиться и утратить способность надежно фиксировать детскую удерживающую систему.

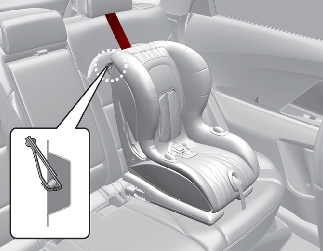

Закрепление детского автокресла с помощью системы якорных ремней (при наличии)

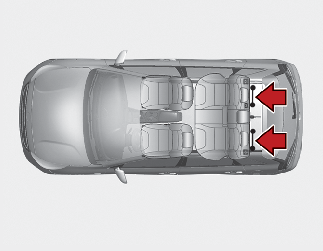

Крепления под якорные ремни на детском автокресле располагаются на тыльной стороне спинки сиденья.
Чтобы установить якорный ремень:
-
Перебросьте якорный ремень детского автокресла через спинку сиденья. При размещении якорного ремня следуйте инструкциям производителя детского кресла.
-
Подсоедините якорный ремень к якорному креплению, затем затяните якорный ремень в соответствии с инструкциями производителя детского сиденья, чтобы прикрепить детское сиденье к сиденью автомобиля.
При установке якорного ремня соблюдайте следующие меры предосторожности:
-
Прочитайте все прилагаемые к детской удерживающей системой инструкции по установке и следуйте им.
-
ЗАПРЕЩАЕТСЯ присоединять несколько детских удерживающих систем к одному анкерному креплению ISOFIX для верхнего ремня. Это может стать причиной ослабления или поломки анкерного крепления или крюка ремня.
-
Запрещается крепить верхний ремень к другим анкерным креплениям, кроме специально предназначенного. При ненадлежащем креплении ремень может не обеспечивать надежной фиксации.
-
Крепления детского автокресла рассчитаны только на нагрузки, возникающие при правильной установке автокресла.
Ни при каких обстоятельствах не допускается их использование для крепления штатных ремней безопасности или для фиксации других предметов или оборудования в автомобиле.
Крепление детского автокресла с использованием поясного/плечевого ремня безопасности
Если не используется система ISOFIX, то все детские кресла необходимо прикрепить к заднему сиденью с помощью поясного/плечевого ремня безопасности.
Для установки детского автокресла на заднем сидении выполните следующие действия:
-
Установите детское автокресло на заднее сиденье и протяните поясной/плечевой ремень вокруг автокресла или через него, соблюдая указания производителя автокресела.
Убедитесь, что ремень не перекручен.
-
Застегните пряжку поясного/плечевого ремня. Должен раздаться отчетливый щелчок. Расположите кнопку фиксатора таким образом, чтобы обеспечить к ней беспрепятственный доступ в случае чрезвычайной ситуации.
-
Устраните слабину ремня в максимально возможной степени, нажимая на детское удерживающее устройство и подавая плечевую лямку назад во втягивающее устройство.
-
Попытайтесь сдвинуть детскую удерживающую систему в разные стороны, чтобы убедиться в надежности ее крепления ремнем безопасности.
Если производитель детского автокресла рекомендует использовать якорный ремень с поясным/плечевым ремнем безопасности.
Чтобы снять детское автокресло, нажмите кнопку на пряжке, а затем вытащите ремень безопасности из детского кресла, дав ему полностью втянуться.
Пригодность каждого посадочного места для размещения детских автокресел, крепящихся ремнями безопасности и с помощью системы ISOFIX в соответствии с нормами ООН (Информация для владельцев автомобилей и производителей детских автокресел) (для автомобилей, оснащенных креплениями ISOFIX)
-
Да: подходит для установки детской удерживающей системы указанной категории
-
Нет: не подходит для установки детской удерживающей системы указанной категории
-
«—»: не применимо
-
Таблица приведена для автомобилей с расположением руля с левой стороны. За исключением переднего пассажирского сиденья, данные в таблице действительны для автомобилей с правосторонним управлением. Для автомобилей с расположением руля с правой стороны используйте информацию для пассажирского места номер 3.
F: по ходу движения
R: против хода движения
|
Категории детских автокресел |
Позиции сидений |
||||||
|---|---|---|---|---|---|---|---|
|
1, 2 |
3 |
4 |
5 |
6 |
|||
|
Питание |
Ручной |
||||||
|
Универсальные ДУС с ременной фиксацией |
— |
Да*1 F, R |
Нет |
Да F, R |
Да F, R |
Да F, R |
|
|
CRS стандарта i-Size (с опорной стойкой) |
ISOFIX (F2,F2X,R1,R2) |
— |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Автокресла ISOFIX для младенцев (детское автокресло для грудных детей) |
ISOFIX (R1) |
— |
Нет |
Нет |
Да R |
Нет |
Да R |
|
Переносная люлька (детское автокресло с креплением ISOFIX, устанавливаемое поперечно) |
ISOFIX (L1,L2) |
— |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Автокресла ISOFIX для детей ясельного возраста ― маленькие |
ISOFIX (F2,F2X, R2) |
— |
Нет |
Нет |
Да F, R |
Нет |
Да F, R |
|
* Автокресла ISOFIX для детей ясельного возраста — большие* (*: не дополнительные подушки) |
ISOFIX (F3, R3) |
— |
Нет |
Нет |
Да F, R*2 |
Нет |
Да F, R*2 |
|
Дополнительная подушка — узкая |
ISO/B2 |
— |
Нет |
Нет |
Да |
Нет |
Да |
|
Кресло-бустер, полноразмерное |
ISO/B3 |
— |
Нет |
Нет |
Да |
Нет |
Да |
* Ни при каких обстоятельствах не устанавливайте обращенное назад детское автокресло на переднее пассажирское сиденье, если не отключена пассажирская подушка безопасности.
* Если ДУС не удается разместить в устойчивом положении из-за подголовника, его рекомендуется снять.
|

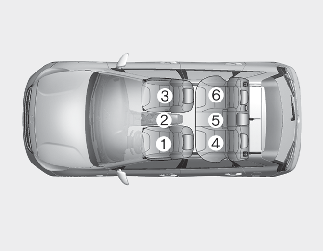

Номер сиденья |
Положение в автомобиле |
|---|---|
|
1 |
Переднее левое |
|
2 |
Переднее центральное |
|
3 |
Переднее правое |
|
4 |
Заднее левое сиденье |
|
5 |
Заднее центральное сиденье |
|
6 |
Заднее правое сиденье |
Пригодность каждого посадочного места для размещения детских автокресел, крепящихся ремнями безопасности и с помощью системы ISOFIX в соответствии с нормами ООН (Информация для владельцев автомобилей и производителей детских автокресел) (для автомобилей, не оснащенных креплениями ISOFIX)
-
Да: подходит для установки детской удерживающей системы указанной категории
-
Нет: не подходит для установки детской удерживающей системы указанной категории
-
«—»: не применимо
-
Таблица приведена для автомобилей с расположением руля с левой стороны. За исключением переднего пассажирского сиденья, данные в таблице действительны для автомобилей с правосторонним управлением. Для автомобилей с расположением руля с правой стороны используйте информацию для пассажирского места номер 3.
F: по ходу движения
R: против хода движения
|
Категории детских автокресел |
Позиции сидений |
||||||
|---|---|---|---|---|---|---|---|
|
1, 2 |
3 |
4 |
5 |
6 |
|||
|
Питание |
Ручной |
||||||
|
Универсальные ДУС с ременной фиксацией |
— |
Да*1 F, R |
Нет |
Да F, R |
Да F, R |
Да F, R |
|
|
CRS стандарта i-Size (с опорной стойкой) |
ISOFIX (F2,F2X,R1,R2) |
— |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Автокресла ISOFIX для младенцев (детское автокресло для грудных детей) |
ISOFIX (R1) |
— |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Переносная люлька (детское автокресло с креплением ISOFIX, устанавливаемое поперечно) |
ISOFIX (L1,L2) |
— |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Автокресла ISOFIX для детей ясельного возраста ― маленькие |
ISOFIX (F2,F2X, R2) |
— |
Нет |
Нет |
Нет |
Нет |
Нет |
|
* Автокресла ISOFIX для детей ясельного возраста — большие* (*: не дополнительные подушки) |
ISOFIX (F3, R3) |
— |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Дополнительная подушка — узкая |
ISO/B2 |
— |
Нет |
Нет |
Нет |
Нет |
Нет |
|
Кресло-бустер, полноразмерное |
ISO/B3 |
— |
Нет |
Нет |
Нет |
Нет |
Нет |
* Ни при каких обстоятельствах не устанавливайте обращенное назад детское автокресло на переднее пассажирское сиденье, если не отключена пассажирская подушка безопасности.
* Если ДУС не удается разместить в устойчивом положении из-за подголовника, его рекомендуется снять.
|
Номер сиденья |
Положение в автомобиле |
|---|---|
|
1 |
Переднее левое |
|
2 |
Переднее центральное |
|
3 |
Переднее правое |
|
4 |
Заднее левое сиденье |
|
5 |
Заднее центральное сиденье |
|
6 |
Заднее правое сиденье |
