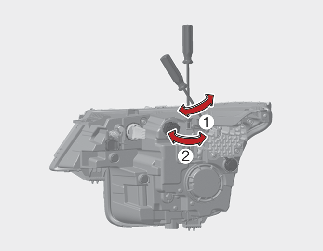

Передняя фара — тип A

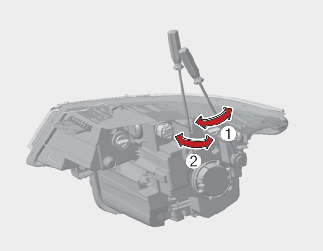

Передняя фара — тип B

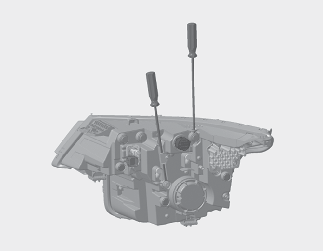

Передняя фара — тип C

Накачайте шины до указанного давления и извлеките из автомобиля все грузы, кроме водителя, запасного колеса и инструментов.
Автомобиль необходимо расположить на ровной площадке.
Начертите на экране вертикальные и горизонтальные линии (проходящие через центры соответствующих фар).
Убедившись в исправном состоянии фар и аккумуляторной батареи, направьте фары так, чтобы максимальная яркость падала на горизонтальные и вертикальные линии.
Чтобы направить ближний и дальний свет влево или вправо, поверните отвертку (1) по часовой или против часовой стрелки. Чтобы направить ближний и дальний свет вверх или вниз, поверните отвертку (2) по часовой или против часовой стрелки.

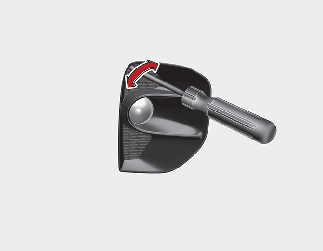

Противотуманная фара — тип A

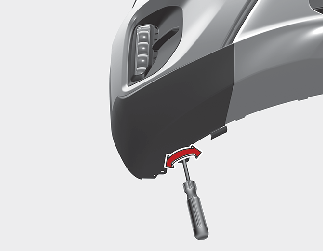

Противотуманная фара — тип B

Для передних противотуманных фар регулировку угла наклона можно выполнить так же, как и для передних фар.
Регулируйте угол наклона передних противотуманных фар, когда сами фары и аккумуляторная батарея находятся в нормальном состоянии.
Чтобы увеличить или уменьшить угол наклона передней противотуманной фары, поверните отвертку по часовой или против часовой стрелки.

* A: экран

Состояние автомобиля	Противотуманная фара - Тип А (лампа накаливания)		Передняя фара - Тип B (светодиодная)
	Высота от поверхности земли	Расстояние между фарами	Высота от поверхности земли	Расстояние между фарами
	H3	W3	H3	W3
Без водителя [мм (дюйм)]	490 (19,2)	1457 (57,3)	514 (20,2)	1554 (61,1)
С водителем [мм (дюйм)]	485 (19,0)	1457 (57,3)	509 (20,0)	1554 (61,1)

С использованием 10-метрового экрана

A: Ось автомобиля

B: Вертикальная линия центра лампы левой головной фары

C: Вертикальная линия центра лампы правой головной фары

D: Горизонтальная линия центра лампы головной фары

E: Земля

F: Линия светотеневой границы

Включите ближний свет с водителем (75 кг) в автомобиле.
Линия светотеневой границы должна соответствовать линии границы на рисунке.
Сначала отрегулируйте линию светотеневой границы по горизонтали, а затем по вертикали.
Если установлено устройство корректора наклона фар, установите переключатель корректора наклона фар в положение 0.

С использованием 10-метрового экрана

A: Ось автомобиля

B: Вертикальная линия центра лампы левой головной фары

C: Вертикальная линия центра лампы правой головной фары

D: Горизонтальная линия центра лампы головной фары

E: Земля

F: Линия светотеневой границы

Включите ближний свет с водителем (75 кг) в автомобиле.
Линия светотеневой границы должна соответствовать линии границы на рисунке.
Сначала отрегулируйте линию светотеневой границы по горизонтали, а затем по вертикали.
Если установлено устройство корректора наклона фар, установите переключатель корректора наклона фар в положение 0.

С использованием 10-метрового экрана

A: Ось автомобиля

B: Вертикальная линия центра лампы левой противотуманной фары

C: Вертикальная линия центра лампы правой противотуманной фары

D: Горизонтальная линия центра лампы противотуманной фары

E: Земля

F: Линия светотеневой границы

G: Верхняя граница

Включите переднюю противотуманную фару, когда никого нет на месте водителя.
Светотеневая граница должна находиться в пределах допустимого диапазона (заштрихованная область).
