Замена предохранителя в моторном отсеке
-
Выключите замок зажигания и все остальные переключатели.
-
Снимите крышку панели предохранителей, нажав на защелку и потянув крышку вверх.
-
Проверьте извлеченный предохранитель и замените его в случае неисправности. Для того чтобы извлечь или вставить предохранитель, расположенный на панели предохранителей моторного отделения, воспользуйтесь специальными щипцами.
-
Вставьте новый плавкий предохранитель с тем же номинальным током и убедитесь, что он надежно закреплен в зажимах. Если предохранитель сидит неплотно, рекомендуется обратиться в специализированную мастерскую. Kia рекомендует обратиться к официальному дилеру Kia или партнерской сервисной компании.
После проверки панели предохранителей в моторном отделении установите на место крышку панели и прижмите ее до щелчка.
В противном случае возможен отказ электрической системы из-за попадания воды.
Основной предохранитель (самовосстанавливающийся)
Если самовосстанавливающийся предохранитель перегорел, его необходимо извлечь следующим образом.
-
Выключите замок зажигания и все остальные переключатели.
-
Отсоедините отрицательный кабель аккумулятора.
-
Снимите гайки, показанные на картинке выше.
-
Замените предохранитель на новый, такого же номинала.
-
Для установки самовосстанавливающегося предохранителя выполните указанные шаги в обратном порядке.
Если самовосстанавливающийся предохранитель перегорел, следует обратиться в специализированную мастерскую. Kia рекомендует проконсультироваться с официальным дилером Kia или партнерской сервисной компанией.
Предохранитель аккумулятора
Если предохранитель аккумулятора перегорел, его следует удалить следующим образом:
-
Отсоедините отрицательный кабель аккумулятора.
-
Снимите гайки, показанные на картинке выше.
-
Замените предохранитель на новый, такого же номинала.
-
Установка выполняется в порядке, обратном снятию.
Если предохранитель аккумулятора перегорел, обратитесь в специализированную мастерскую. Kia рекомендует проконсультироваться с официальным дилером Kia или партнерской сервисной компанией.
Визуально проверьте, надежно ли закрыта крышка аккумулятора. Если крышка аккумулятора не села на место, возможны повреждения электрической системы вследствие попадания влаги.
На внутренней стороне крышки панели предохранителей/реле находится табличка с указанием наименования и номинальных параметров предохранителей/реле.
Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей.

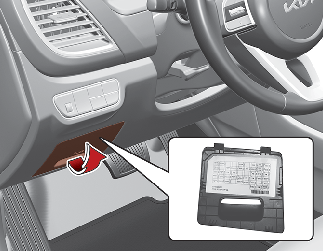

Панель предохранителей со стороны водителя
Описание предохранителя можно найти в следующей таблице.

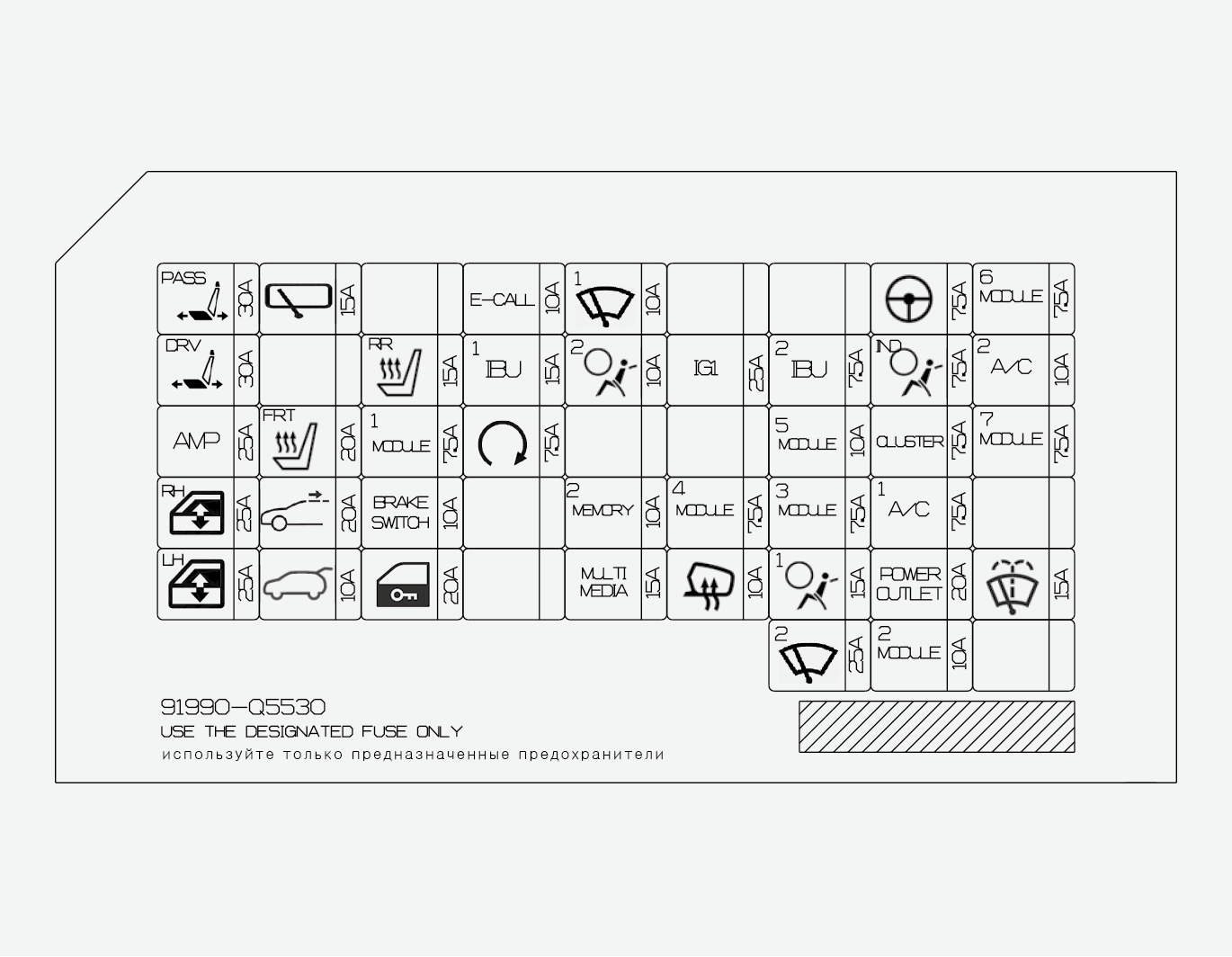

Приборная панель (панель предохранителей сбоку от водителя)
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
P/SEAT (PASS) |
 |
30 A |
Ручной переключатель сиденья пассажира |
|
P/SEAT (DRV) |
 |
30 A |
Модуль управления IMS (водительское сиденье с памятью), ручной переключатель сиденья водителя |
|
AMP |
 |
25 A |
AMP (усилитель) |
|
P/WDW RH |
 |
25 A |
Реле правого электрического стеклоподъемника, предохранительный модуль электрического стеклоподъемника водительской двери |
|
P/WDW LH |
 |
25 A |
Реле левого электрического стеклоподъемника, предохранительный модуль электрического стеклоподъемника водительской двери |
|
WIPER RR |
 |
15 A |
Двигатель заднего стеклоочистителя, блок реле ICM (интегральный модуль) (задний стеклоочиститель) |
|
S/HEATER FRT |
 |
20 A |
Модуль вентиляции передних сидений Модуль подогрева передних сидений |
|
SUNROOF |
 |
20 A |
Блок люка |
|
TAIL GATE OPEN |
 |
10 A |
Реле двери багажного отделения |
|
S/HEATER RR |
 |
15 A |
Модуль подогрева задних сидений |
|
MODULE 1 |
 |
7,5 A |
Переключатель аварийной сигнализации, диагностический разъем, переключатель электрического стеклоподъемника пассажира, главный выключатель электрического стеклоподъемника, электромагнит ключа, дверь багажного отделения с электроприводом, телематика, модуль управления IMS (водительское сиденье с памятью) |
|
BRAKE SWITCH |
 |
10 A |
Переключатель стоп-сигналов, интегрированный блок управления электрооборудованием кузова (IBU) |
|
DOOR LOCK |
 |
20 A |
Реле дверного замка, реле разблокировки дверей |
|
E-CALL |
 |
10 A |
Модуль экстренного вызова |
|
IBU1 |
 |
15 A |
IBU (Интегрированный блок управления электрооборудованием кузова) |
|
START |
 |
7,5 A |
[Механическая трансмиссия, без интеллектуального ключа] замок зажигания и переключатель муфты, IBU (интегрированный блок управления электрооборудованием кузова), переключатель диапазона передач, панель предохранителей в моторном отсеке (реле запуска) [С охранной сигнализацией и без интеллектуального ключа] Блок реле ICM (интегральный модуль) Блок реле (реле охранной сигнализации) [Автоматическая коробка] переключатель диапазона коробки передач Переключатель положения [интеллектуальная бесступенчатая трансмиссия] |
|
WIPER FRT1 |
 |
10 A |
Интегрированный блок управления электрооборудованием кузова (IBU), блок управления двигателем (ECM)/модуль управления силовым агрегатом (PCM) |
|
AIR BAG 2 |
 |
10 A |
Модуль управления системой SRS |
|
MEMORY 2 |
 |
10 A |
Блок реле ICM (интегральный модуль) (реле складывания/раскладывания наружных зеркал), комбинация приборов, модуль управления системой кондиционирования воздуха, проекционный дисплей, выключатель амортизирующей прокладки, фоновая подсветка |
|
MULTIMEDIA |
 |
15 A |
Аудиосистема, головное устройство информационно-развлекательной системы |
|
IG1 |
 |
25 A |
Блок печатной платы (наименование предохранителя — ABS3, EPB3, TCU3, ECU5) |
|
MODULE 4 |
 |
7,5 A |
Передний радар, датчик сцепления, интегрированный блок управления электрооборудованием кузова (IBU), выключатель амортизирующей прокладки, AWD ECM (блок управления двигателем полноприводного автомобиля), выключатель электронного стояночного тормоза, камера переднего вида |
|
HEATED MIRROR |
 |
10 A |
ECM (блок управления двигателем), PCM (модуль управления силовым агрегатом), модуль управления системой кондиционирования воздуха, наружное зеркало заднего вида с электроприводом со стороны водителя/пассажира |
|
IBU2 |
 |
7,5 A |
IBU (Интегрированный блок управления электрооборудованием кузова) |
|
MODULE 5 |
 |
10 A |
Электрохроматическое зеркало, беспроводное зарядное устройство, индикатор рычага переключения передач автоматической трансмиссии, реле левого переключателя консоли, аудиосистема, головное устройство информационно-развлекательной системы, модуль управления системой кондиционирования воздуха, выключатель амортизирующей прокладки, усилитель, модуль управления вентиляцией передних сидений, модуль экстренного вызова, левая/правая головная фара, модуль подогрева задних сидений, модуль подогрева передних сидений, лампа на потолочной консоли, диагностический разъем, модуль управления IMS (водительское сиденье с памятью) |
|
MODULE 3 |
 |
7,5 A |
Переключатель стоп-сигналов, переключатель рычага автоматической коробки передач |
|
AIR BAG1 |
 |
15 A |
Модуль управления системой SRS |
|
FRT WIPER2 |
 |
25 A |
Блок печатной платы (реле переднего стеклоочистителя (медленная скорость)), электродвигатель переднего стеклоочистителя |
|
MDPS |
 |
7,5 A |
Модуль электроусилителя руля |
|
A/BAG IND |
 |
7,5 A |
Лампа подсветки потолочной консоли, комбинация приборов |
|
CLUSTER |
 |
7,5 A |
Приборный щиток, приборная панель на ветровом стекле |
|
A/C1 |
 |
7,5 A |
Соединительная панель моторного отделения (реле вентилятора), модуль управления системой кондиционирования воздуха |
|
POWER OUTLET |
 |
20 A |
Передняя розетка питания № 2 (USB), соединительный разъем (JM04) |
|
MODULE 2 |
 |
10 A |
Зарядное устройство USB, интегрированный блок управления электрооборудованием кузова (IBU), аудио, головное устройство информационно-развлекательной системы, фоновая подсветка салона с функцией распознавания музыки, передняя розетка питания № 2, AMP (усилитель), переключатель внешнего зеркала, модуль экстренного вызова, фоновая подсветка на двери водителя/пассажира, Блок реле ICM (интегральный модуль) (реле розетки питания), переключатель электронного стояночного тормоза |
|
MODULE 6 |
 |
7,5 A |
IBU (Интегрированный блок управления электрооборудованием кузова) |
|
A/C2 |
 |
10 A |
[Система кондиционирования воздуха с автоматическим управлением] электродвигатель вентилятора, соединительная панель моторного отделения (реле вентилятора) [Система кондиционирования воздуха с ручным управлением] резистор вентилятора, модуль управления системой кондиционирования воздуха |
|
MODULE 7 |
 |
7,5 A |
Блок переднего противообледенителя (реле переднего противообледенителя с левой/правой стороны) |
|
WASHER |
 |
15 A |
Многофункциональный переключатель |

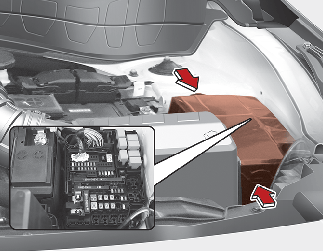

Панель предохранителей в моторном отсеке
Описание предохранителя можно найти в следующей таблице.

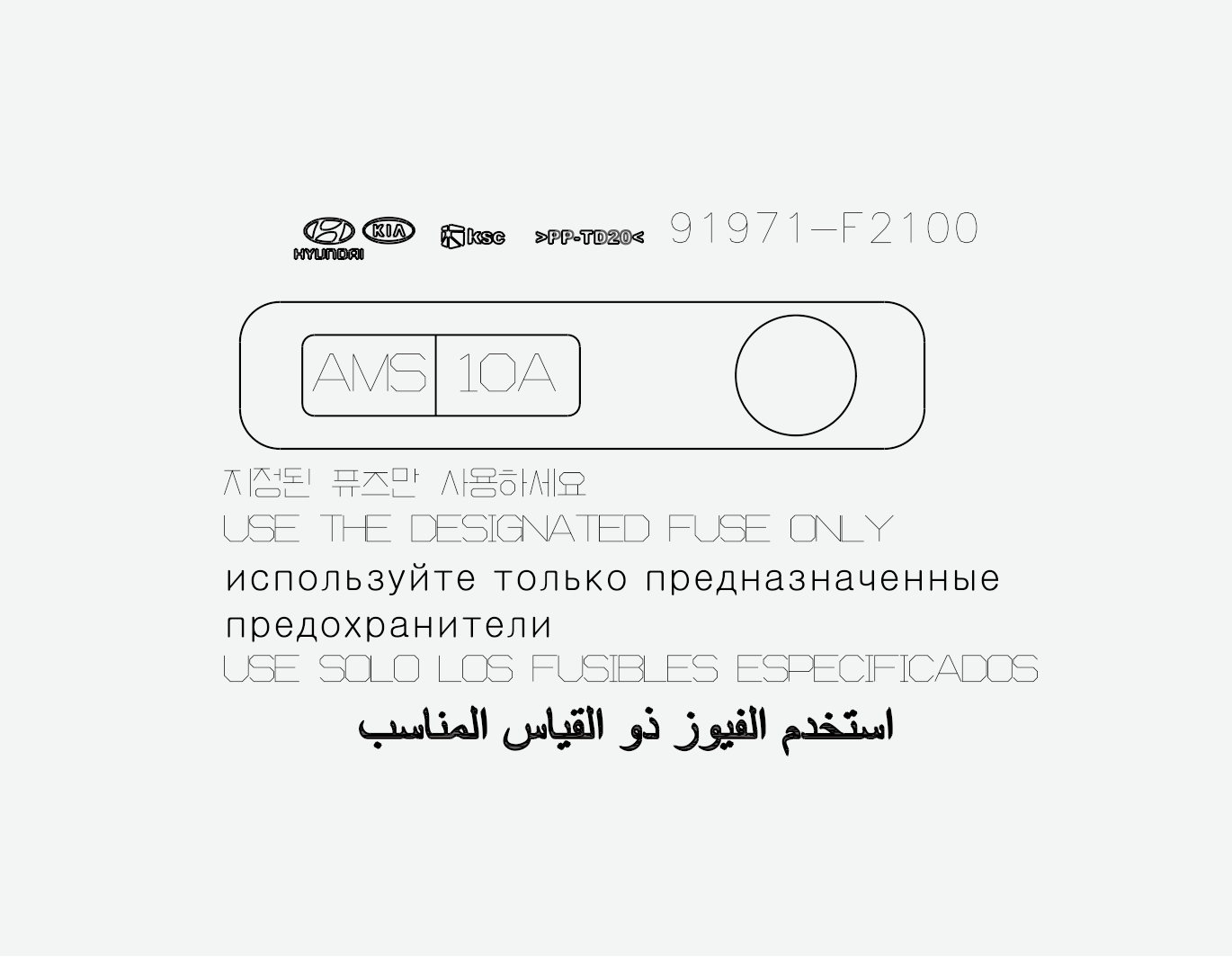

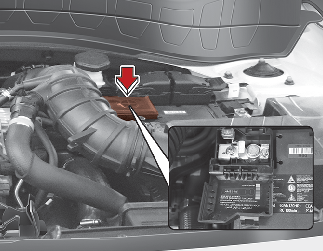

Панель с предохранителями в моторном отсеке (крышка клемм аккумулятора)
Панель предохранителей в моторном отсеке
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
ALT |
 |
150 A |
Генератор, соединительная панель моторного отделения (наименование предохранителя — EPB1, дверь багажного отделения с электроприводом, ABS1/EPB2, ABS2, AWD) |
|
200 A |
|||
|
MDPS*1 |
|
80 A |
Модуль электроусилителя руля |
|
B+3 |
 |
60 A |
Соединительный блок приборной панели (IPS1, IPS2, IPS3, IPS7, IPS10, IPS13, IPS16, IPS20) |
|
B+4 |
 |
60 A |
Соединительный блок приборной панели (наименование предохранителя — ЭЛЕКТРОПРИВОД СИДЕНИЯ (ПАССАЖИРА), ЭЛЕКТРОПРИВОД СИДЕНИЯ (ВОДИТЕЛЯ), УСИЛИТЕЛЬ, СТЕКЛОПОДЪЕМНИК ПРАВ., СТЕКЛОПОДЪЕМНИК ЛЕВ., ЭПОДОГРЕВ СИДЕНИЯ ПЕРЕДН., ЛЮК, ОТКР. ДВЕРИ БАГАЖН.) |
|
B+2 |
 |
50 A |
Соединительный блок приборной панели (IPS4, IPS5, IPS6, IPS8, IPS9, IPS11, IPS12, IPS14) |
|
B+5 |
 |
50 A |
Блок печатной платы (главное реле, наименование предохранителя — КОНДИЦИОНЕР, ЗВУКОВОЙ СИГНАЛ АВАРИЙНОЙ СИГНАЛИЗАЦИИ, ECU3, ECU4, КЛАКСОН) |
|
IG1 |
 |
40 A |
[С интеллектуальным ключом] Соединительная панель моторного отделения (реле IG1, реле ACC) [Без интеллектуального ключа] замок зажигания |
|
BLOWER |
 |
40 A |
Соединительная панель моторного отделения (реле вентилятора) |
|
IG2 |
 |
40 A |
[С интеллектуальным ключом] Соединительная панель моторного отделения (пусковое реле, реле IG2) [Без интеллектуального ключа] Соединительная панель моторного отделения (пусковое реле), выключатель зажигания |
|
POWER OUTLET |
 |
25 A |
Блок реле ICM (интегральный модуль) (реле розетки питания) |
|
TCU2 |
 |
15 A |
[Smartstream G 1.6 T-GDi] TCM переключатель диапазонов передач, |
|
Head Lamp LH |
HEADLAMP LH |
15A |
Переключение передних фар на ручке с левой стороны |
|
Head Lamp RH |
HEADLAMP RH |
15A |
Переключение передних фар на ручке с правой стороны |
|
B+1 |
 |
50 A |
Соединительный блок приборной панели (реле автоматического отключения при длительной нагрузке, наименование предохранителя — ОБОГР. СИДЕНЬЯ, ЗАДН., МОДУЛЬ 1, ПЕРЕКЛ. ТОРМОЗА, ДВЕРНОЙ ЗАМОК, IBU1, ПОДУШКА БЕЗОПАСНОСТИ 2) |
|
REAR HEATED |
 |
30 A |
Соединительная панель моторного отделения (реле устройства устранения запотевания заднего стекла) |
|
CVVD |
 |
40 A |
[Smartstream G 1.6 T-GDi] привод CVVD (вариатор) |
|
COOLING FAN2 |
 |
40 A |
[(Бензиновый двигатель) 1.6 MPI/2.0 MPI] соединительная панель моторного отделения (реле вентилятора охлаждения 2, реле вентилятора охлаждения 1) |
|
FUEL PUMP |
 |
20 A |
Соединительная панель моторного отделения (реле топливного насоса) |
|
TCU1 |
 |
15 A |
[(Бензиновый) 1.6 MPI] PCM (блок управления силовым агрегатом) [Smartstream G 1.6 T-GDi] TCM переключатель диапазонов передач, [(Бензиновый) 2.0 MPI] PCM (блок управления силовым агрегатом) |
|
EPB1 |
 |
60 A |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESC) |
|
Power tailgate |
 |
40 A |
Модуль двери багажного отделения с электроприводом |
|
ABS1 |
 |
40 A |
[ABS] Модуль управления антиблокировочной тормозной системой Модуль управления электронной системой стабилизации курсовой устойчивости (ESC) |
|
EPB2 |
 |
||
|
ABS2 |
 |
30 A |
[ABS] Модуль управления антиблокировочной тормозной системой Модуль управления электронной системой стабилизации курсовой устойчивости (ESC) |
|
AWD |
 |
20 A |
Блок управления двигателем полноприводного автомобиля |
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
ECU1 |
 |
20 A |
[(Бензиновый) 1.6 MPI] PCM (блок управления силовым агрегатом) / ECM (блок управления двигателем) [Smartstream G 1.6 T-GDi] ECM (блок управления двигателем) [(Бензиновый) 2.0 MPI] PCM (блок управления силовым агрегатом) |
|
ECU2 |
 |
10 A |
[(Бензиновый) 1.6 MPI] PCM (блок управления силовым агрегатом) / ECM (блок управления двигателем) [Smartstream G 1.6 T-GDi] ECM (блок управления двигателем) |
|
SENSOR3 |
 |
15 A |
Кислородный датчик (больше/меньше) |
|
SENSOR1 |
 |
10 A |
[Все] клапан регулирования масла 1, клапан регулирования масла 2, реле кондиционера, электромагнитный клапан управления продувкой, электромагнитный клапан переменного масляного насоса [(Бензиновый двигатель) 1.6 MPI] соединительная панель моторного отделения (реле вентилятора охлаждения 2, реле вентилятора охлаждения 1) [Smartstream G 1.6 T-GDi] электродвигатель вентилятора охлаждения, электромагнитный клапан управления RCV (клапаном управления рециркуляцией) [(Бензиновый двигатель) 2.0 MPI] клапан регулирования масла 3, соединительная панель моторного отделения (реле вентилятора охлаждения 2, реле вентилятора охлаждения 1) |
|
SENSOR2 |
 |
10 A |
Соединительная панель моторного отделения (реле топливного насоса) |
|
IGN COIL |
 |
20 A |
Катушка зажигания 1–4, [(бензиновый двигатель) 1.6 MPI] конденсатор |
|
A/C |
 |
10 A |
Реле кондиционера |
|
B/ALARM HORN |
 |
10 A |
Реле звукового сигнала охранной сигнализации |
|
INJECTOR |
 |
15 A |
[(Бензиновый) 1.6 MPI / 2.0 MPI] инжектор № 1–4 |
|
ABS3 |
 |
10 A |
ABS (антиблокировочная тормозная система) |
|
EPB3 |
 |
[ESC] Модуль управления электронной системой стабилизации курсовой устойчивости |
|
|
TCU3 |
 |
15 A |
[(Бензиновый) 1.6 MPI] переключатель диапазонов передачи [Smartstream G 1.6 T-GDi] TCM (блок управления коробкой передач) |
|
ECU5 |
 |
10 A |
[(Бензиновый) 1.6 MPI] PCM (блок управления силовым агрегатом) / ECM (блок управления двигателем) [Smartstream G 1.6 T-GDi] ECM (блок управления двигателем), привод CVVD (вариатор), [(Бензиновый) 2.0 MPI] PCM (блок управления силовым агрегатом) |
|
ECU3 |
 |
15 A |
[(Бензиновый) 1.6 MPI] PCM (блок управления силовым агрегатом) / ECM (блок управления двигателем) [Smartstream G 1.6 T-GDi] ECM (блок управления двигателем) [(Бензиновый) 2.0 MPI] PCM (блок управления силовым агрегатом) |
|
ECU4 |
 |
15 A |
[(Бензиновый) 1.6 T-GDi] ECM (Блок управления двигателем) |
|
HORN |
 |
15 A |
Реле звукового сигнала |
Тип реле можно найти в следующей таблице.
* 1: MDPS (модуль электроусилителя руля) — то же, что и EPS (электроусилитель руля).
Реле
|
Название реле |
Символ |
Тип |
|---|---|---|
|
IG1 Relay |
 |
МИКРО |
|
Blower Relay |
 |
МИКРО |
|
Fuel Pump Relay |
 |
МИКРО |
|
Cooling Fan 2 Relay |
|
МИКРО |
|
Start Relay |
 |
МИКРО |
|
IG2 Relay |
 |
МИКРО |
|
ACC Relay |
 |
МИКРО |
|
Cooling Fan 1 Relay |
 |
МИКРО, МИНИ |
|
Rear Defogger Relay |
 |
МИКРО, МИНИ |
