Beschreibung der Sicherungs- und Relaiskästen
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

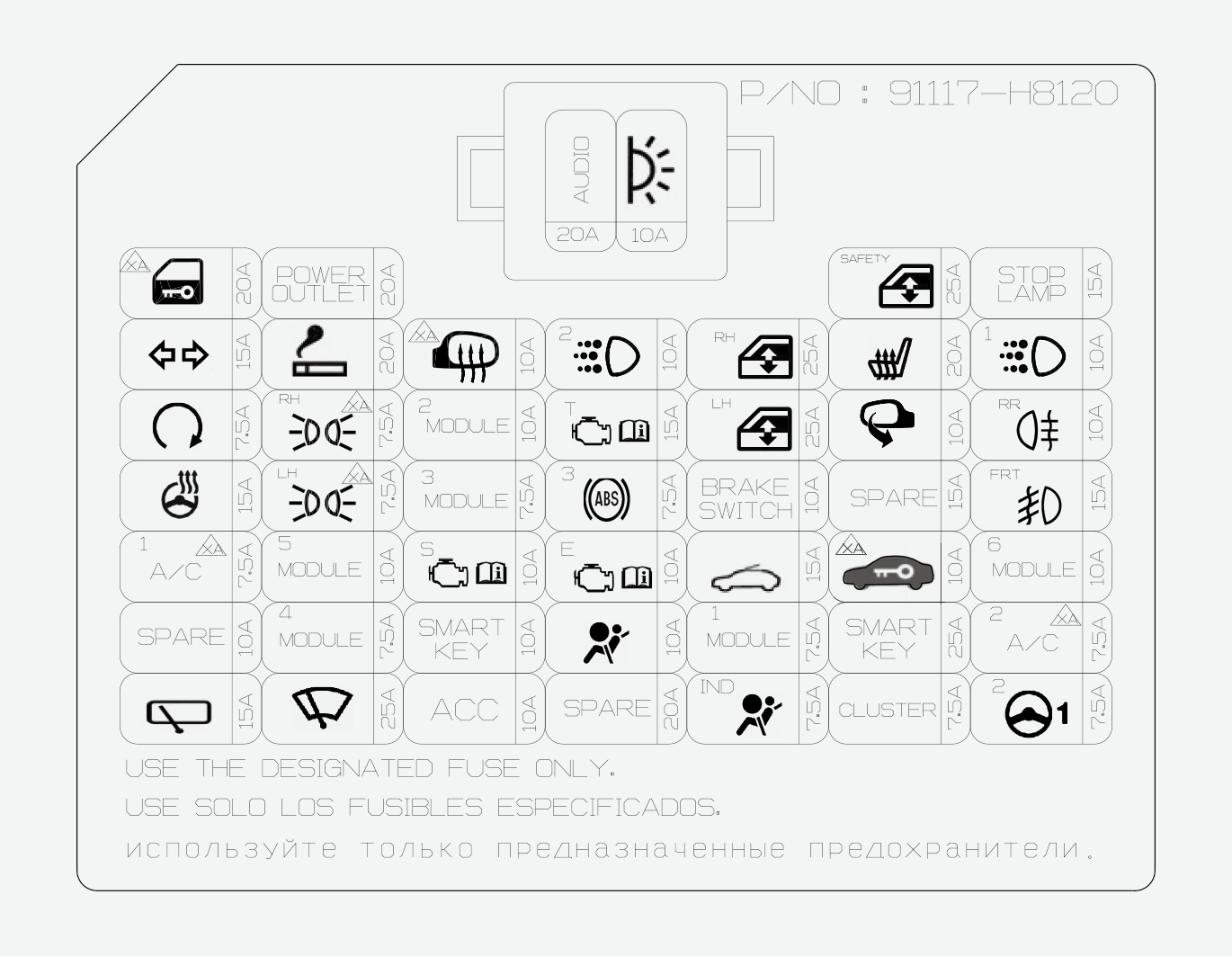

Sicherungskasten auf der Fahrerseite
|
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|
|
|
20 A |
Türverriegelungs-/Türentriegelungsrelais, Heckklappenentriegelungsrelais, Totverriegelungsrelais |
|
|
20 A |
Steckdose |
|
|
25 A |
Fahrersicherheitsfensterheber-Modul |
|
|
15 A |
Elektronisches Stoppsignalmodul |
|
|
15 A |
BCM (Bordnetzsteuergerät). SLM-Einheit |
|
|
20 A |
Zigarettenanzünder |
|
|
10 A |
Elektrisch verstellbarer Außenspiegel Fahrerseite, Elektrisch verstellbarer Außenspiegel Beifahrerseite, Klimaanlagensteuerungsmodul, ECM (Motorsteuerungsmodul)/PCM (Antriebssteuerungsmodul) |
|
|
10 A |
Bordnetzsteuergerät (Tagfahrlicht 1/2 Leistung) |
|
|
25 A |
Hauptschalter elektrische Fensterheber, Schalter für elektrischen Fensterheber Beifahrersitz (Linkslenker) |
|
|
20 A |
Steuergerät Vordersitzheizung |
|
|
10 A |
Relais für Tagesfahrlicht (DRL) |
|
|
7,5 A |
ECM (Motorsteuergerät), Klemmenblock im Motorraum (Startrelais), Zündschlossverriegelung & Kupplungsschalter, Getriebe-Ganggruppenschalter, Relais Diebstahlalarm, Smart-Key-Steuergerät |
|
|
7,5 A |
Scheinwerfer rechts, Kennzeichenleuchte rechts, hintere Kombileuchte rechts (INNEN/AUSSEN), ILL (+) |
|
|
10 A |
BCM (Bordnetzsteuergerät), Crash-Pad-Schalter, Frontkonsolenschalter, Frontradar, Frontsichtkamera, Totwinkel-Erkennungssystem links/rechts |
|
|
15 A |
Klemmenblock Motorraum (Rückfahrlichtschalter), Getriebe-Ganggruppenschalter, Sportmodusschalter, TCM (Getriebesteuergerät), Kupplungssensor, Geschwindigkeitssensor, Bremsleuchtenschalter, elektronisches Kupplungsmodul |
|
|
25 A |
Hauptschalter elektrische Fensterheber, Schalter für elektrischen Fensterheber Beifahrer (Rechtslenker) |
|
|
10 A |
Schalter für elektrischen Außenspiegel |
|
|
10 A |
Relais für Nebelschlussleuchte |
|
|
15 A |
Wickelfeder |
|
|
7,5 A |
Scheinwerfer links, Kennzeichenleuchte links, hintere Kombileuchte links (INNEN/AUSSEN) |
|
|
7,5 A |
Steuergerät Vordersitzheizung, Audio, Audio-/Video- & Navigations-Haupteinheit, Scheinwerferhöhenstelleinheit links und rechts, Scheinwerfer links/rechts, Steuergerät Klimaanlage, elektrochromatischer Außenspiegel, Crash-Pad-Schalter, DC-DC-Wandler, Wickelfeder, Automatikgetriebe-Wählhebel-Kontrollleuchte |
|
|
7,5 A |
Datenlink-Anschluss, Steuergerät für ABS/ESC (elektronische Stabilitätskontrolle) |
|
|
10 A |
Smart-Key-Steuermodul, Bremslichtschalter |
|
|
15 A |
Ersatz |
|
|
15 A |
Relais für Nebelscheinwerfer vorn |
|
|
7,5 A |
Motorraum-Klemmenblock (Relais für Klimaanlagengebläse), Benzin-Klemmenblock (PTC Heizungsrelais), Klimaanlagen-Steuermodul |
|
|
10 A |
Klemmenblock im Motorraum (Scheinwerferrelais Abblendlicht, Fernlicht), Steuergerät Vordersitzheizung, BCM (Bordnetzsteuergerät) |
|
|
10 A |
CVVD-Stellglied (Dauer kontinuierlich verstellbares Ventil) |
|
|
10 A |
ECM (Motorsteuergerät)/PCM (Antriebssteuerungsmodul) |
|
|
15 A |
Schiebedachmotor |
|
|
10 A |
Modul für Wegfahrsperre |
|
|
10 A |
Schlüsselverriegelung, zentraler Armaturenbrettschalter, Datenlink-Anschluss |
|
|
10 A |
Ersatz |
|
|
7,5 A |
SLM-Einheit, BCM (Bordnetzsteuergerät), Smart-Key-Steuermodul |
|
|
10 A |
Smart-Key-Steuermodul, Wegfahrsperrenmodul, BMS-Steuermodul |
|
|
10 A |
Steuergerät für SRS-System (ergänzendes Rückhaltesystem) |
|
|
7,5 A |
BCM (Bordnetzsteuergerät). SLM-Einheit |
|
|
25 A |
Smart-Key-Steuergerät |
|
|
7,5 A |
Steuergerät Klimaanlage |
|
|
15 A |
Multifunktionsschalter, Heckwischermotor, Heckwischerrelais |
|
|
25 A |
Multifunktionsschalter, Wischermotor, Klemmenblock im Motorraum (Relais für niedrige Wischergeschwindigkeit) |
|
|
10 A |
Steckdosenrelais, BCM (Bordnetzsteuergerät), SLM-Einheit, Audio, Audio-/Video- & Navigations-Haupteinheit, DC-DC-Wandler, USB-Ladegerät, Schalter für elektrische Außenspiegelverstellung, Smart-Key-Steuermodul |
|
|
20 A |
Ersatz |
|
|
7,5 A |
Kombiinstrument |
|
|
7,5 A |
Kombiinstrument |
|
|
7,5 A |
MDPS-Einheit (elektrische Servolenkung) |
|
|
20 A |
DC-DC-Wandler, Audio, Audio- / Video- & Navigations-Haupteinheit |
|
|
10 A |
Relais für Innenraumleuchte, Klimaanlagensteuermodul, automatische Lichtsteuerung & Fotosensor, BCM (Bordnetzsteuergerät), Kombiinstrument, Regensensor, SLM-Einheit, Handschuhfachleuchte, Gepäckraumleuchte, Innenraumleuchte, Dachkonsolenleuchte, Schminkspiegelleuchte vorn links/rechts |

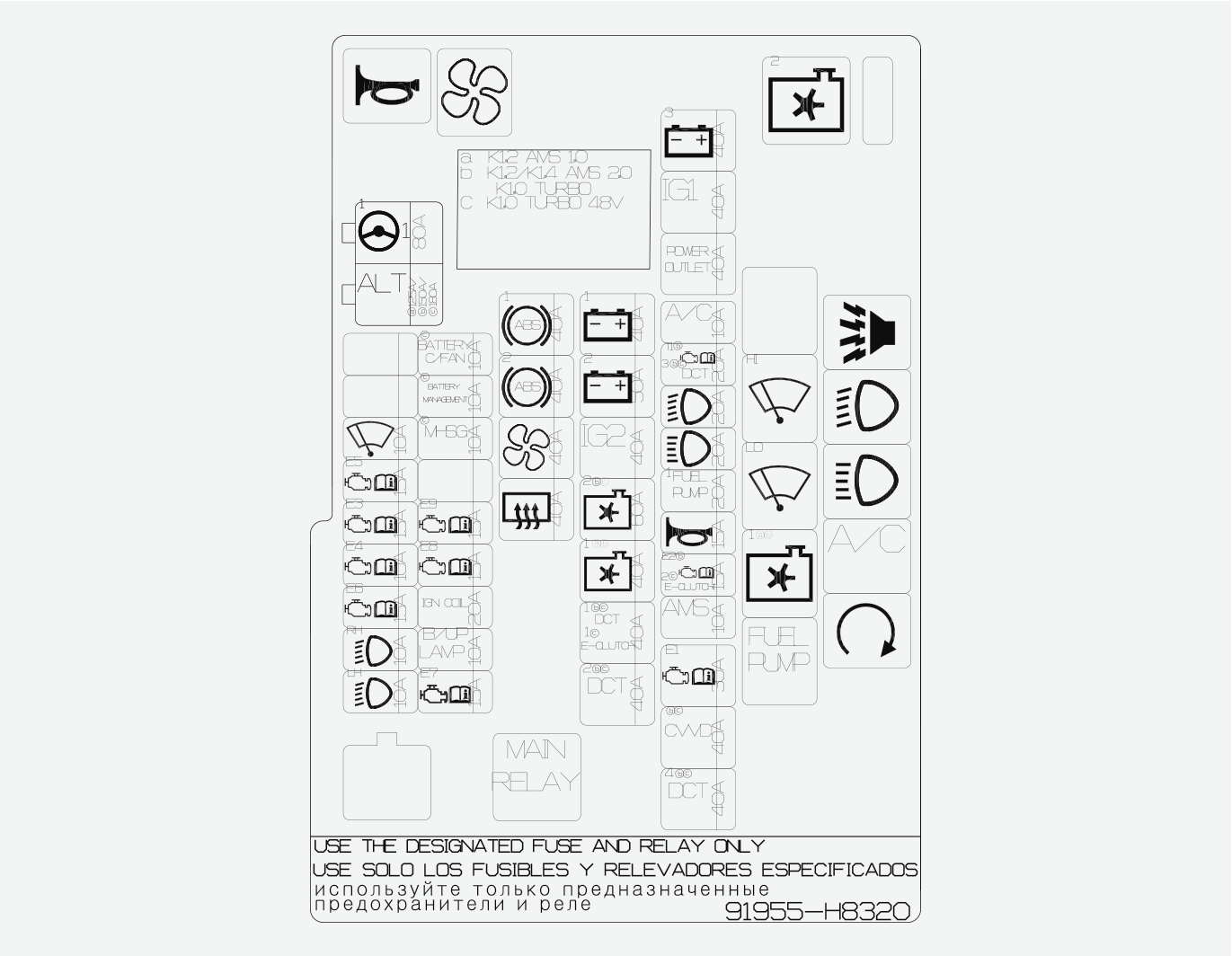

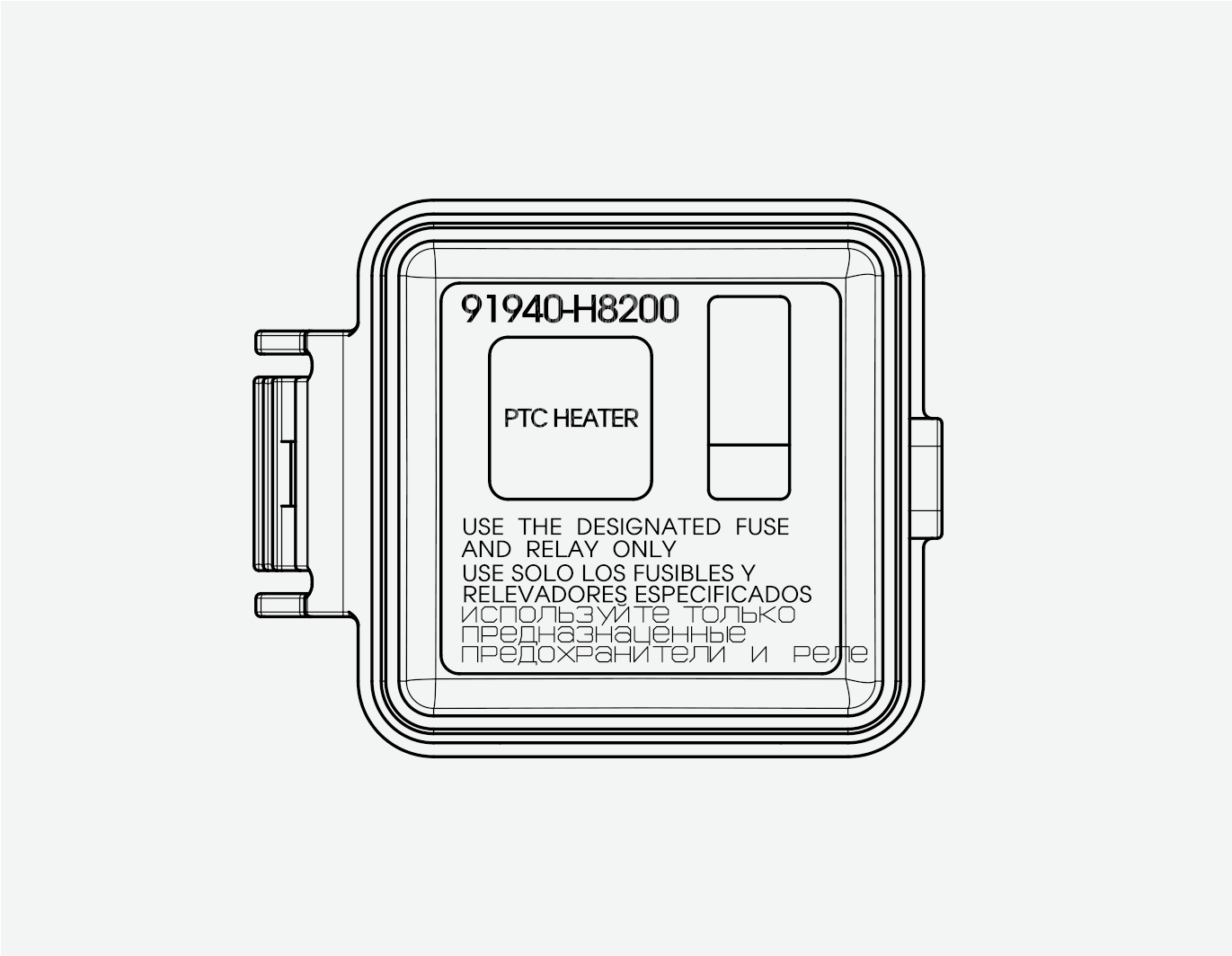

Sicherungskasten im Motorraum
|
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|
|
|
80 A |
MDPS-Einheit (elektrische Servolenkung) |
|
|
150 A / 180 A |
Sicherung - ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 A |
Relais für niedrige Wischergeschwindigkeit, vorderer Scheibenwischermotor, Multifunktionsschalter |
|
|
15 A |
ECM (Motorsteuergerät) |
|
|
15 A |
Spülmagnetventil, Ölregelventil Nr. 1/2, Lambdasonde (auf/ab) |
|
|
10 A |
Klimaanlagenrelais, untergeordnete Anschlussleiste (Relais Kühlgebläse 2), RCV-Steuermagnetventil, Ventil der verstellbaren Ölpumpe |
|
|
15 A |
Kraftstoffpumpenrelais |
|
|
10 A |
Scheinwerfer rechts |
|
|
10 A |
Scheinwerfer links |
|
|
10 A |
[Mit Mild-HEV] BSA-Kühlgebläse |
|
|
10 A |
[Mit Mild-HEV] BSA-Steuermodul |
|
|
10 A |
[Mit Mild-HEV] Hybridstarter & Generatormotor |
|
|
15 A |
ECM (Motorsteuergerät) |
|
|
15 A |
ECM (Motorsteuergerät) |
|
|
20 A |
Zündspule Nr. 1, 2, 3 |
|
|
10 A |
Rückfahrlichtschalter |
|
|
15 A |
ECM (Motorsteuergerät) |
|
|
40 A |
Steuergerät für ABS/ESC (elektronische Stabilitätskontrolle) |
|
|
40 A |
Steuergerät für ABS/ESC (elektronische Stabilitätskontrolle) |
|
|
40 A |
Klimaanlagen-Gebläserelais |
|
|
40 A |
Klemmenblock im Armaturenbrett (Relais Heckscheibenheizung) |
|
|
40 A |
Klemmenblock im Armaturenbrett (Sicherung - STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP) |
|
|
50 A |
Klemmenblock im Armaturenbrett (Sicherung - SAFETY WINDOW, P/WINDOW RH, S/HEATER, P/WINDOW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, Relais elektrischer Fensterheber) |
|
|
40 A |
Zündschalter, PDM-Relaiskasten (IG2-Relais), Startrelais |
|
|
60 A |
Untergeordnete Anschlussleiste (Relais Kühlerlüfter 2) |
|
|
40 A |
TCM (Getriebesteuergerät) |
|
|
40 A |
[Mit Clutch By Wire] Elektronisches Kupplungsmodul |
|
|
40 A |
TCM (Getriebesteuergerät) |
|
|
40 A |
Anschlussblock der Instrumententafel (Sicherung - Türverriegelung, Blinker, Rückleuchtenrelais)[bei Mild-HEV] Hauptrelais, Hupenrelais |
|
|
40 A |
Zündschalter, PDM-Relaiskasten (IG1-Relais, ACC-Relais) |
|
|
40 A |
Armaturenbrett-Klemmenblock (Relais für Steckdose) |
|
|
10 A |
Klimaanlagenrelais |
|
|
20 A |
TCM (Getriebesteuergerät) |
|
|
20 A |
Scheinwerferrelais Abblendlicht |
|
|
20 A |
Scheinwerferrelais Fernlicht |
|
|
20 A |
Kraftstoffpumpenrelais |
|
|
15 A |
Relais für Alarmanlagenhupe, Signalhornrelais |
|
|
15 A |
[Mit Clutch By Wire] Elektronisches Kupplungsmodul |
|
|
10 A |
[Mit ISG] Batteriesensor |
|
|
30 A |
ENG E9, ENG E8, Hauptrelais |
|
|
40 A |
CVVD-Stellglied (Dauer kontinuierlich verstellbares Ventil) |
|
|
40 A |
[Doppelkupplungsgetriebe] Intelligentes Gangstellglied |
|
Symbol |
Relaisbezeichnung |
Typ |
|---|---|---|
|
|
Relais für Alarmanlagenhupe |
MICRO |
|
|
Relais für schnelle Wischergeschwindigkeit |
MICRO |
|
|
Scheinwerferrelais Abblendlicht |
MICRO |
|
|
Relais für langsame Wischergeschwindigkeit |
MICRO |
|
|
Scheinwerferrelais Fernlicht |
MICRO |
|
|
Klimaanlagenrelais |
MICRO |
|
|
Kraftstoffpumpenrelais |
MICRO |
|
|
Anlasserrelais |
MICRO |
|
|
Relais Kühlerlüfter 2 |
MICRO |
|
|
Hauptrelais |
MINI |
|
|
Signalhornrelais |
MICRO |
|
|
Relais für Klimaanlagengebläse |
MICRO |
|
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|
|
|
80 A |
MDPS-Einheit (elektrische Servolenkung) |
|
|
125 A / 150 A |
Sicherung - ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 A |
Relais für niedrige Wischergeschwindigkeit, vorderer Scheibenwischermotor, Multifunktionsschalter |
|
|
15 A |
ECM (Motorsteuergerät) |
|
|
15 A |
Spülmagnetventil, Ölregelventil Nr. 1/2, Lambdasonde (auf/ab) |
|
|
10 A |
Relais Kühlgebläse 1, Klimaanlagenrelais, Vorderradsensor rechts, untergeordnete Anschlussleiste (Relais Kühlgebläse 2) |
|
|
15 A |
Kraftstoffpumpenrelais, Einspritzdüse Nr. 1, 2, 3, 4 |
|
|
10 A |
Scheinwerfer rechts |
|
|
10 A |
Scheinwerfer links |
|
|
15 A |
ECM (Motorsteuergerät) |
|
|
15 A |
ECM (Motorsteuergerät) |
|
|
20 A |
Zündspule Nr. 1, 2, 3, 4 |
|
|
10 A |
[Schaltgetriebe] Schalter Rückfahrleuchte |
|
|
15 A |
ECM (Motorsteuergerät) |
|
|
40 A |
ABS (Antiblockiersystem)/ESC-Steuergerät (elektronische Stabilitätskontrolle) |
|
|
40 A |
ABS (Antiblockiersystem)/ESC-Steuergerät (elektronische Stabilitätskontrolle) |
|
|
40 A |
Relais für Klimaanlagengebläse |
|
|
40 A |
Klemmenblock im Armaturenbrett (Relais Heckscheibenheizung) |
|
|
40 A |
Klemmenblock im Armaturenbrett (Sicherung - STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP) |
|
|
50 A |
Klemmenblock im Armaturenbrett (Sicherung - SAFETY WINDOW, P/WINDOW RH, S/HEATER, P/WINDOW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, Relais elektrischer Fensterheber) |
|
|
40 A |
Zündschalter, PDM- (Stromverteilermodul-) Relaiskasten (IG2-Relais), Startrelais |
|
|
40 A |
Relais Kühlerlüfter 1, untergeordnete Anschlussleiste (Relais Kühlerlüfter 2) |
|
|
40 A |
Klemmenblock im Armaturenbrett (Sicherung - DOOR LOCK, TURN LAMP, Relais für Heckleuchten) |
|
|
40 A |
Zündschalter, PDM- (Stromverteilermodul-) Relaiskasten (IG1-Relais, ACC-Relais) |
|
|
40 A |
Armaturenbrett-Klemmenblock (Relais für Steckdose) |
|
|
10 A |
Klimaanlagenrelais |
|
|
20 A |
Scheinwerferrelais Abblendlicht |
|
|
20 A |
Scheinwerferrelais Fernlicht |
|
|
20 A |
Kraftstoffpumpenrelais |
|
|
15 A |
Relais für Alarmanlagenhupe, Signalhornrelais |
|
|
10 A |
Batteriesensor |
|
|
30 A |
ENG E9, ENG E8, Hauptrelais |
|
Symbol |
Relaisbezeichnung |
Typ |
|---|---|---|
|
|
Relais für Alarmanlagenhupe |
MICRO |
|
|
Relais für schnelle Wischergeschwindigkeit |
MICRO |
|
|
Scheinwerferrelais Abblendlicht |
MICRO |
|
|
Relais für langsame Wischergeschwindigkeit |
MICRO |
|
|
Scheinwerferrelais Fernlicht |
MICRO |
|
|
Relais Kühlgebläse 1 |
MICRO |
|
|
Klimaanlagenrelais |
MICRO |
|
|
Kraftstoffpumpenrelais |
MICRO |
|
|
Anlasserrelais |
MICRO |
|
|
Relais Kühlerlüfter 2 |
MICRO |
|
|
Hauptrelais |
MINI |
|
|
Signalhornrelais |
MICRO |
|
|
Relais für Klimaanlagengebläse |
MICRO |
|
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|
|
|
80 A |
MDPS-Einheit (elektrische Servolenkung) |
|
|
150 A |
Sicherung - ABS 1, ABS 2, BLOWER, REAR DEFOG |
|
|
10 A |
Relais für niedrige Wischergeschwindigkeit, vorderer Scheibenwischermotor, Multifunktionsschalter |
|
|
15 A |
Spülmagnetventil, Ölsteuerventil Nr. 1/2, Motorkühlmittel-Schließventil, Klimaanlagenventil, Magnetventil variable Zufuhr, ECM (Motorsteuermodul)/PCM (Antriebssteuermodul) |
|
|
10 A |
Relais Kühlgebläse 1, Lambdasonde (auf/ab) Motorkühlmittel-Schließventil, Vorderradsensor rechts, untergeordnete Anschlussleiste (Relais Kühlgebläse 2), Magnetventil variable Zufuhr |
|
|
15 A |
Kraftstoffpumpenrelais, Einspritzdüse Nr. 1, 2, 3, 4, ECM (Motorsteuermodul), PCM (Antriebssteuermodul), Ölsteuerventil Nr. 1/2, Spülmagnetventil |
|
|
10 A |
Scheinwerfer rechts |
|
|
10 A |
Scheinwerfer links |
|
|
20 A |
Zündspule Nr. 1, 2, 3, 4, Kondensator |
|
|
10 A |
[Schaltgetriebe] Schalter Rückfahrleuchte |
|
|
40 A |
ABS (Antiblockiersystem)/ESC-Steuergerät (elektronische Stabilitätskontrolle) |
|
|
40 A |
ABS (Antiblockiersystem)/ESC-Steuergerät (elektronische Stabilitätskontrolle) |
|
|
40 A |
Relais für Klimaanlagengebläse |
|
|
40 A |
Klemmenblock im Armaturenbrett (Relais Heckscheibenheizung) |
|
|
40 A |
Klemmenblock im Armaturenbrett (Sicherung - STOP LAMP, DRL 2, DRL 1, REAR FOG, FRONT FOG, MODULE 6, AUDIO, ROOM LAMP) |
|
|
50 A |
Klemmenblock im Armaturenbrett (Sicherung - SAFETY WDW, P/WDW RH, S/HEATER, P/WDW LH, FOLD MIRROR, BRAKE SWITCH, SUNROOF, IMMOBILIZER, SMART KEY, Relais elektrischer Fensterheber) |
|
|
40 A |
Zündschalter, PDM- (Stromverteilermodul-) Relaiskasten (IG2-Relais), Startrelais |
|
|
40 A |
Relais Kühlerlüfter 1, untergeordnete Anschlussleiste (Relais Kühlerlüfter 2) |
|
|
40 A |
Klemmenblock im Armaturenbrett (Sicherung - DOOR LOCK, TURN LAMP, Relais für Heckleuchten) |
|
|
40 A |
Zündschalter, PDM-Relaiskasten (IG1-Relais, ACC-Relais) |
|
|
40 A |
Armaturenbrett-Klemmenblock (Relais für Steckdose) |
|
|
10 A |
Klimaanlagenrelais |
|
|
20 A |
PCM (Antriebsstrang-Steuermodul) |
|
|
20 A |
Scheinwerferrelais Abblendlicht |
|
|
20 A |
Scheinwerferrelais Fernlicht |
|
|
20 A |
Kraftstoffpumpenrelais |
|
|
15 A |
Relais für Alarmanlagenhupe, Signalhornrelais |
|
|
15 A |
ECM (Motorsteuergerät)/PCM (Antriebssteuerungsmodul) |
|
|
10 A |
Batteriesensor |
|
|
30 A |
Hauptrelais |
|
Symbol |
Relaisbezeichnung |
Typ |
|---|---|---|
|
|
Relais für Alarmanlagenhupe |
MICRO |
|
|
Relais für schnelle Wischergeschwindigkeit |
MICRO |
|
|
Scheinwerferrelais Abblendlicht |
MICRO |
|
|
Relais für langsame Wischergeschwindigkeit |
MICRO |
|
|
Scheinwerferrelais Fernlicht |
MICRO |
|
|
Relais Kühlgebläse 1 |
MICRO |
|
|
Klimaanlagenrelais |
MICRO |
|
|
Kraftstoffpumpenrelais |
MICRO |
|
|
Anlasserrelais |
MICRO |
|
|
Relais Kühlerlüfter 2 |
MICRO |
|
|
Hauptrelais |
MINI |
|
|
Signalhornrelais |
MICRO |
|
|
Relais für Klimaanlagengebläse |
MICRO |
Sicherungskasten im Motorraum (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV nur PTC-Heizelement)
