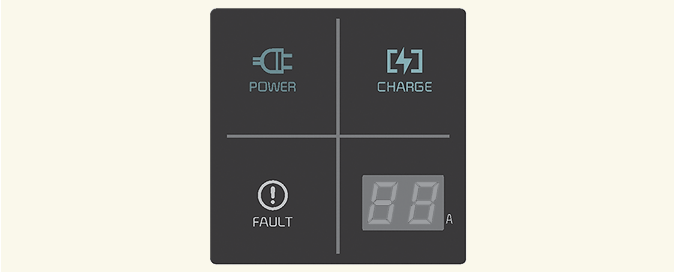

Statuslampa vid laddning, för bärbar laddningskabel
|
Indikator |
Information |
|
|---|---|---|
|
STRÖM |
ON: Strömmen är på |
|
|
LADDNING |
ON (på): Laddning Blinkar: Aktuell gräns beroende på hög kontakttemperatur eller hög inre temperatur |
|
|
FEL |
Blinkar: Laddningen har avbrutits |
|
|
LADDNINGSNIVÅ |
12 |
12 A |
|
10 |
10 A |
|
|
08 |
8 A |
|
|
06 |
6 A |
|
|
Laddströmmen förändras, när man trycker på knappen (1) i mindre än 1 sekund med laddkabeln kopplad till ett elektriskt uttag men inte till bilen. Kontrollbox
 |
||
Status/Diagnos/Motåtgärd
-
Laddningskontakt inkopplad till fordonet (POWER Grön ON)
-
Kontakt ansluten till eluttag (POWER Grön ON)
Vid laddning
-
Laddningsindikatorn (POWER Grön ON/CHARGE Blå ON)
-
Laddningsström

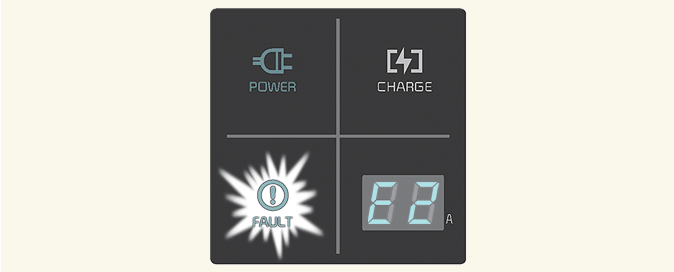

Före anslutning av laddkontakt till fordon (POWER Grön ON, FAULT Röd blinkande)
-
Onormal temperatur
-
ICCB-fel (In-Cable Control Box)
Ansluten till fordon (POWER Grön ON, FAULT Röd blinkande)
-
Diagnostiskt enhetsfel
-
Strömläckage
-
Onormal temperatur
Strömläckage (POWER Grön ON, FEL Röd blinkande)
-
När du har kopplat bort och återanslutit kontakten, tryck och släpp knappen i 2 sekunder eller längre för att ta bort felet.
Energisparläge
-
Visningen av laddningsnivå stängs av om det inte finns någon statusändring på mer än 1 minut.
