Beskrivning av säkrings-/relähållare

I dosan med säkringar/reläer finns en etikett där säkringarnas/reläernas märkning framgår.

OBSERVERA

Det är inte säkert att alla beskrivningar i instruktionsboken gäller din bil. All information är aktuell vid trycktillfället. Följ informationen på etiketten i första hand.

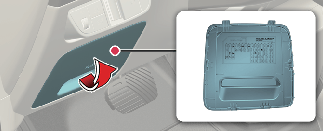

Förarsidans säkringsdosa

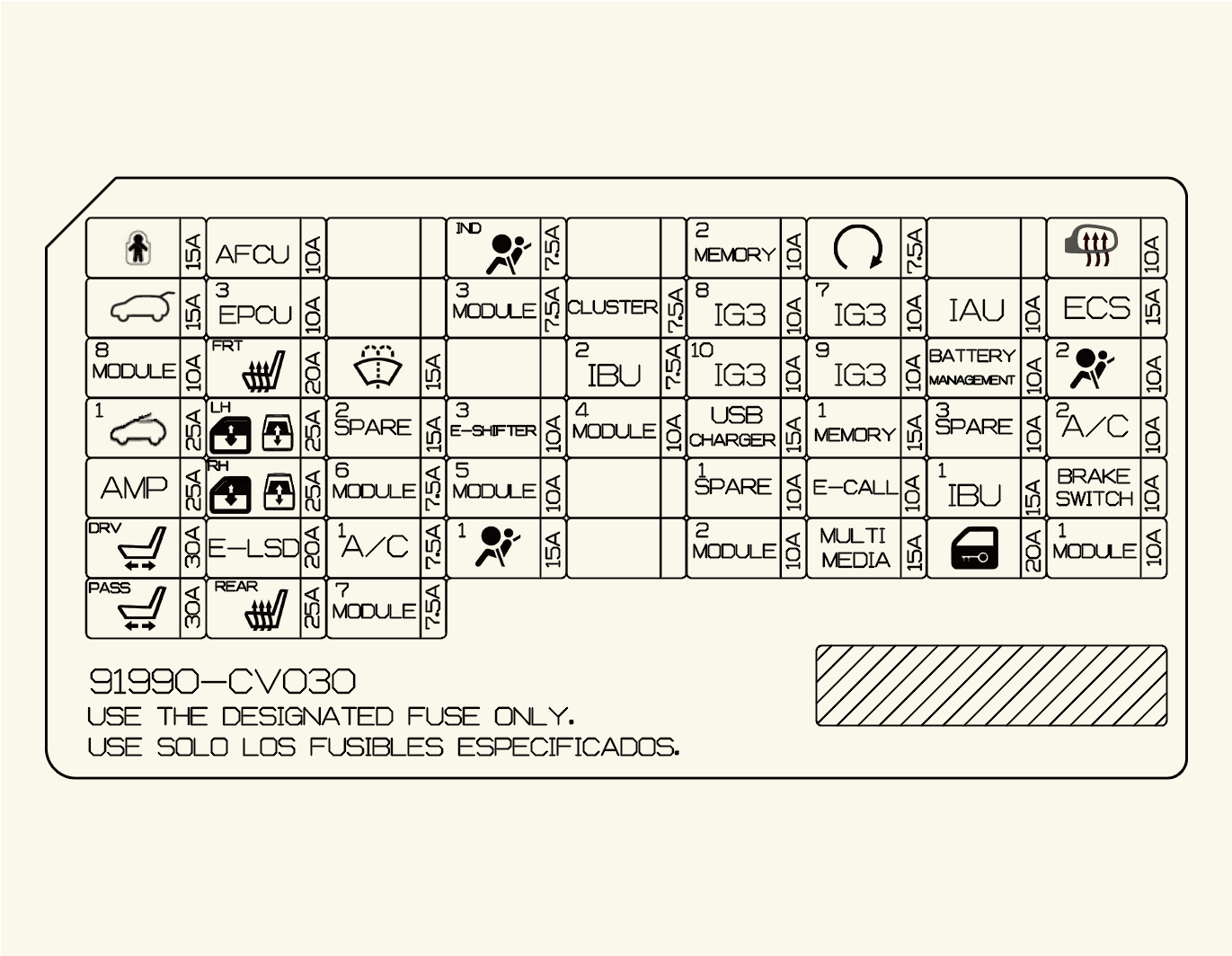

ICU-säkringshållare

Säkringsnamn

Symbol

Säkringens klassificering

Kretsskyddad

CHILD LOCK

15 A

Barnlåsrelä

AFCU

10 A

AFCU

KROCKKUDDE IND

7,5 A

Takkonsol

MEMORY2 (minne)

10 A

Säkring - MEMORY2, stämningslampa, övernattningsljus stämningslampa V/H, ADP, Head-Up-display, ADS-enhet

START

7,5 A

VBCU, IBU (integrerad karosskontrollmodul)

UPPVÄRMD SPEGEL

10 A

Förare/passagerare utvändig backspegel

ÖPPEN BAKLUCKA

15 A

Bakluckespärr

EPCU 3

10 A

Bakre omvandlare

MODUL3

7,5 A

Flerfunktionsomkopplare, IBU (integrerad karosskontrollmodul), knapp för bromsljus, förardörr

INSTRUMENTPANEL

7,5 A

HUD, Instrumentpanel

IG3 8

10 A

V2L-enhet, ICCU, VCMS, bakre elektronisk oljepump, CDM

IG3 7

10 A

Incar temperatursensor, Audio/video och navigationsenhet, A/C PTC (positiv temperaturkoefficient) -värmare, A/C kontrollmodul, Instrumentkluster

IAU

10 A

Handtag på utsidan av förar/passagerardörr

ECS

15 A

Används inte

MODULE8

10 A

Förar-/passagerar-powersätesmodul, manuell omkopplare för förar-/passagerarsäte

S/HEATER FRT

20 A

Kontrollmodul sitsventilation fram, kontrollmodul sitsvärme fram

WASHER

15 A

Multifunktionsreglage

IBU2

7,5 A

IBU (integrerad karosskontrollmodul)

IG3 10

10 A

SCU (Systemkontrollenhet), Bakre inverterare, BMU

IG3 9

10 A

Används inte

BATTERIKONTROLL

10 A

BMU

KROCKKUDDE2

10 A

Kontrollmodul krockkuddesystemet (SRS)

SOLLUCKA1

25 A

Motor för soltaket

ELFÖNSTERHISS V

25 A

Säkerhetsfönstermodul för förarsidan (LHD), Säkerhetsfönstermodul för passagerarsidan (RHD), bakre fönsteromkopplare V

SPARE2 (IG2)

15 A

Används inte

E-VÄXLARE 3

10 A

Elektronisk ATM (automatväxlad) växellåda

MODUL4

10 A

Främre/bakre hörnradar V/H, Främre/bakre inverterare, ADAS-enhet (körning), VESS-enhet (Virtual Engine Sound System), Smart farthållarradar, Främre kamera (ADAS), ADAS-enhet, Konsol övre lockomkopplare

USB-LADDARE

15 A

Förarsäte/passagerarsäte USB-laddare, USB-laddare främre konsol #1/#2

MINNE1

15 A

Säkring - MEMORY2, Instrumentkluster, A/C-kontrollmodul, Stämningslampa för konsol (övre/nedre), Golvströmbrytare för konsolen, Stämningslampa för förar-/passagerardörr, Stämningslampa bakdörr V/H

SPARE3 (B+)

10 A

Används inte

A/C2

10 A

A/C-styrmodul, högtrycksventil, kylmedelsventil #1/#2 P/R-kopplingsblock (fläktrelä), BSA-kylaggregat #1, luftkonditioneringsventil

AMP

25 A

AMP (förstärkare)

ELFÖNSTERHISS H

25 A

Passagerarsäkerhetsfönstermodul (LHD), förarsäkerhetsfönstermodul (RHD), bakre strömbrytare för fönster VH

MODUL6

7,5 A

IBU (integrerad karosskontrollmodul)

MODUL5

10 A

Dataläkanslutning, Elektrokromspegel, E-CALL-enhet, ADP, Audio/video och Navigering Huvudenhet, Övernattningsomkopplare, Strålkastare V/H, AMP (förstärkare), Smart trådlös laddare, Förar-/passagerarsäkerhetssätesmodul, Främre luftventilationssäteskontrollmodul, Framsätesvärmerstyrning baksätesvärmerstyrmodul, Konsolgolvbrytare, Automatisk strålkastarnivelleringsenhetsmodul, IFS (Intelligent frontbelysningssystem) -modul

SPARE1 (ACC)

10 A

Används inte

E-CALL

10 A

E-CALL-enhet

IBU1

15 A

IBU (integrerad karosskontrollmodul)

BROMSKONTAKT

10 A

Bromsljuskontakt, IBU (integrerad karosskontrollmodul)

P/SEAT DRV

30 A

Strömbrytare för förarsätet, Elmodul till förarsätet (med IMS (integrerat minnessystem))

A/C1

7,5 A

A/C-kontrollmodul

KROCKKUDDE1

15 A

Kontrollmodul krockkuddesystemet (SRS)

MODUL2

10 A

AMP (förstärkare), ADP, P/E-kopplingsblock (strömuttagsrelä), IBU (integrerad karosskontrollmodul), E-CALL-enhet, ADAS-enhet, Knappsats för audio/video och navigering, Huvudenhet för audio/video och navigering

MULTIMEDIA

15 A

Huvudenhet för audio/video och navigering

DOOR LOCK

20 A

Dörrlåsrelä, dörrupplåsningsrelä, dödlås-relä

MODUL1

10 A

Strömbrytare för varningslampa, Multifunktionsbrytare, Datalänkanslutning, Regnsensor, UIP-siren, UIP-sensor, PTG-enhet, Förardörr, Förare/passagerare utvändig backspegel

P/SEAT PASS

30 A

Brytare för passagerarsäte, elstolsmodul

SÄTESVÄRME BAK

25 A

Kontrollmodul sätesvärme bak

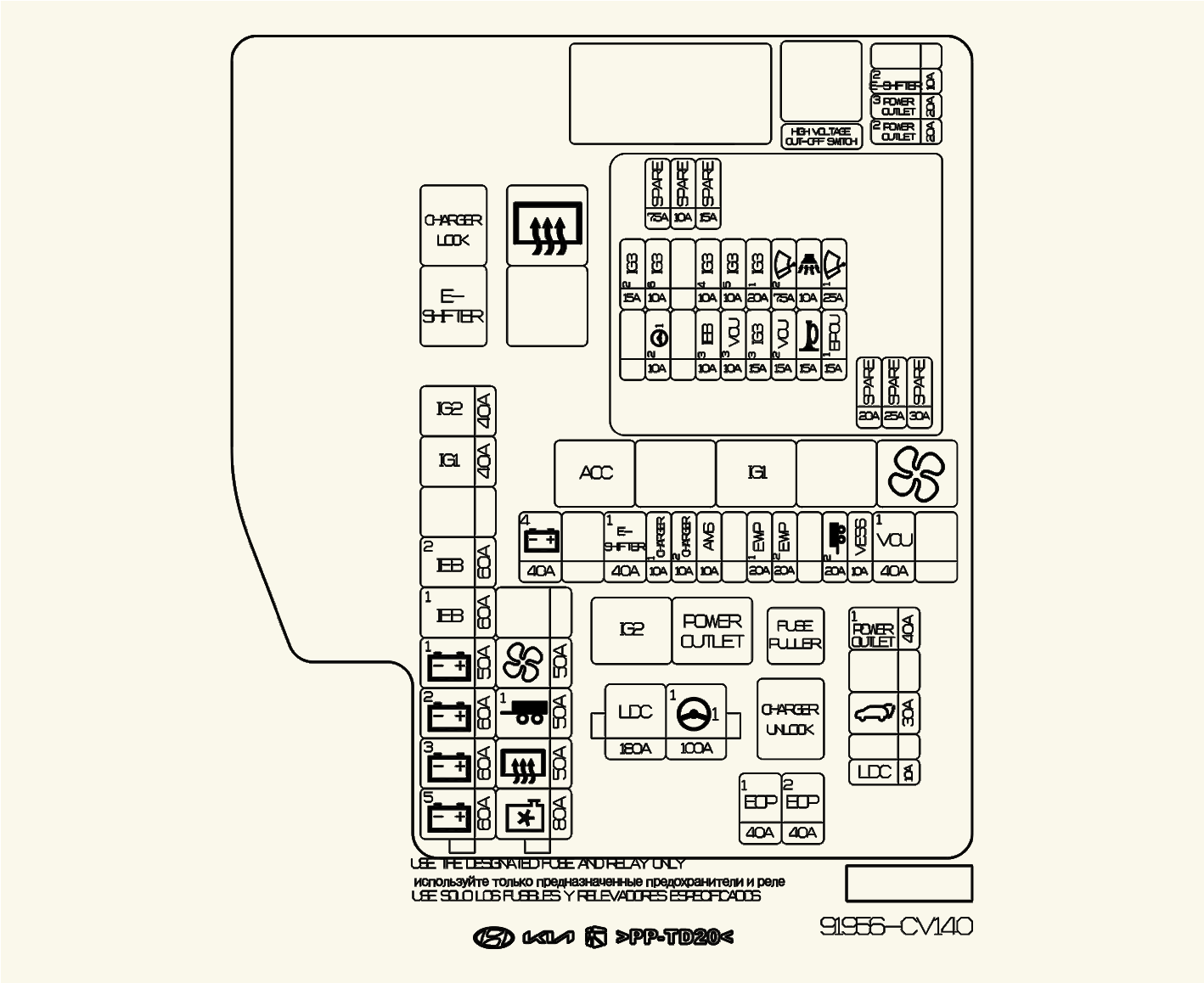

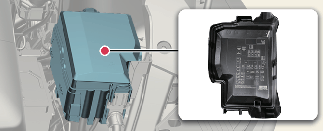

Motorutrymmets säkringspanel

Krets (P/R-kopplingsblock)

Säkringsnamn

Symbol

Säkringens klassificering

Kretsskyddad

MULTISÄKRING-1

LDC

180 A

P/R-koppling (säkring: P/OUTLET1, T/GATE, EOP1, EOP2)

STYRSERVO1

100 A

Elektrisk styrservo - MDPS

* MDPS är detsamma som EPS (Elektrisk styrservo).

MULTISÄKRING-3

B+5

60 A

PCB-block (IG3 huvudrelä, säkring: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

60 A

ICU-kopplingsblock (säkring: BARNSÄKRING, AFCU, BACKLUCKA ÖPPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

60 A

ICU-kopplingsblock (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

50 A

ICU-kopplingsblock (IPS2, IPS3, IPS5, IPS7, IPS13)

INTEGRERAD ELEKTRONISK BROMS1

60 A

IEB-enhet

INTEGRERAD ELEKTRONISK BROMS2

60 A

IEB-enhet

IG1

40 A

P/R-kopplingsblock (ACC-relä, IG1-relä)

IG2

40 A

P/R-kopplingsblock (IG2-relä)

MULTISÄKRING-2

C/FLÄKT

80 A

Kylfläktsmotor

RR HTD

50 A

P/R-kopplingsblock (bakre värmerelä)

TRAILER1

50 A

Släpanslutningsenhet

BLOWER

50 A

P/R-kopplingsblock (fläktrelä)

SÄKRING

B+4

40 A

ICU-kopplingsblock (långtidsrelä för lastspärr, säkring: IAU, ECS, BATTERIHANTERING, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BROMSBRYTARE, MULTIMEDIA, DÖRRLÅS, MODULE1)

E-SHIFTER1

40 A

P/R-kopplingsblock (E-växelrelä, säkring: E-SHIFTER2)

LADDARE1

10 A

P/R-kopplingsblock (laddingslåsningsrelä, laddingsupplåsningsrelä), ICCU, VCMSCDM

LADDARE2

10 A

CDM

AMS

10 A

12V Batterisensor

EWP1

20 A

Elektrisk vattenpump #1

EWP2

20 A

Elektrisk vattenpump #2

TRAILER2

20 A

Släpanslutningsenhet

VESS

10 A

VESS-enhet

VCU1

40 A

VCU

STRÖMUTTAG1

40 A

Relä strömuttag

T/GATE

30 A

PTG-enhet

EOP1

40 A

Elektronisk oljepump bak

EOP2

40 A

Elektronisk oljepump fram (4WD)

E-SHIFTER2

10 A

E-växelrelä, SCU, elektronisk ATM växelpanel

STRÖMUTTAG3

20 A

Bakre strömuttag

STRÖMUTTAG2

20 A

främre strömuttag

PCB-grupp

Säkringsnamn

Symbol

Säkringens klassificering

Kretsskyddad

WIPER1

25 A

PCB (kretskort) -block (torkarbladens huvudrelä)

EPCU1

15 A

Främre omvandlare (4WD)

B/LARM

10 A

PCB (kretskort) -block (signalhornsrelä för stöldlarm)

HORN

15 A

PCB (kretskort) -block (signalhornsrelä)

WIPER2

7,5 A

IBU (integrerad karosskontrollmodul)

VCU2

15 A

VCU

IG3 1

20 A

ICU-kopplingsblock (säkring: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

15 A

Elektrisk vattenpump

IG3 5

10 A

BMS (batterihanteringssystem) kylvätska 3-vägsventil

VCU3

10 A

VCU

IG3 4

10 A

Elektronisk vattenpump #1, #2, elektronisk A/C-kompressor

IEB3

10 A

IEB-enhet

IG3 6

10 A

Kylfläktmotor, elektronisk oljepump fram (4WD)

MDPS2

10 A

Elektrisk styrservo - MDPS

* MDPS är detsamma som EPS (Elektrisk styrservo).

IG3 2

15 A

Främre omvandlare (4WD), VCU

Relä

Se relätypen i nedanstående tabell.

Relä-namn

Symbol

TYPE

Låsrelä för laddare

MICRO

E-växlare relä

MICRO

Relä eluppvärmd bakruta

MINI

ACC-relä

MICRO

IG1-relä

MICRO

Fläktrelä

MICRO

IG2-relä

MICRO

Relä strömuttag

MICRO

Upplåsningsrelä för laddare

MICRO
