Описание панели предохранителей/реле
На внутренней стороне крышки панели предохранителей/реле находится табличка с указанием наименования и номинальных параметров предохранителей/реле.
Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей.

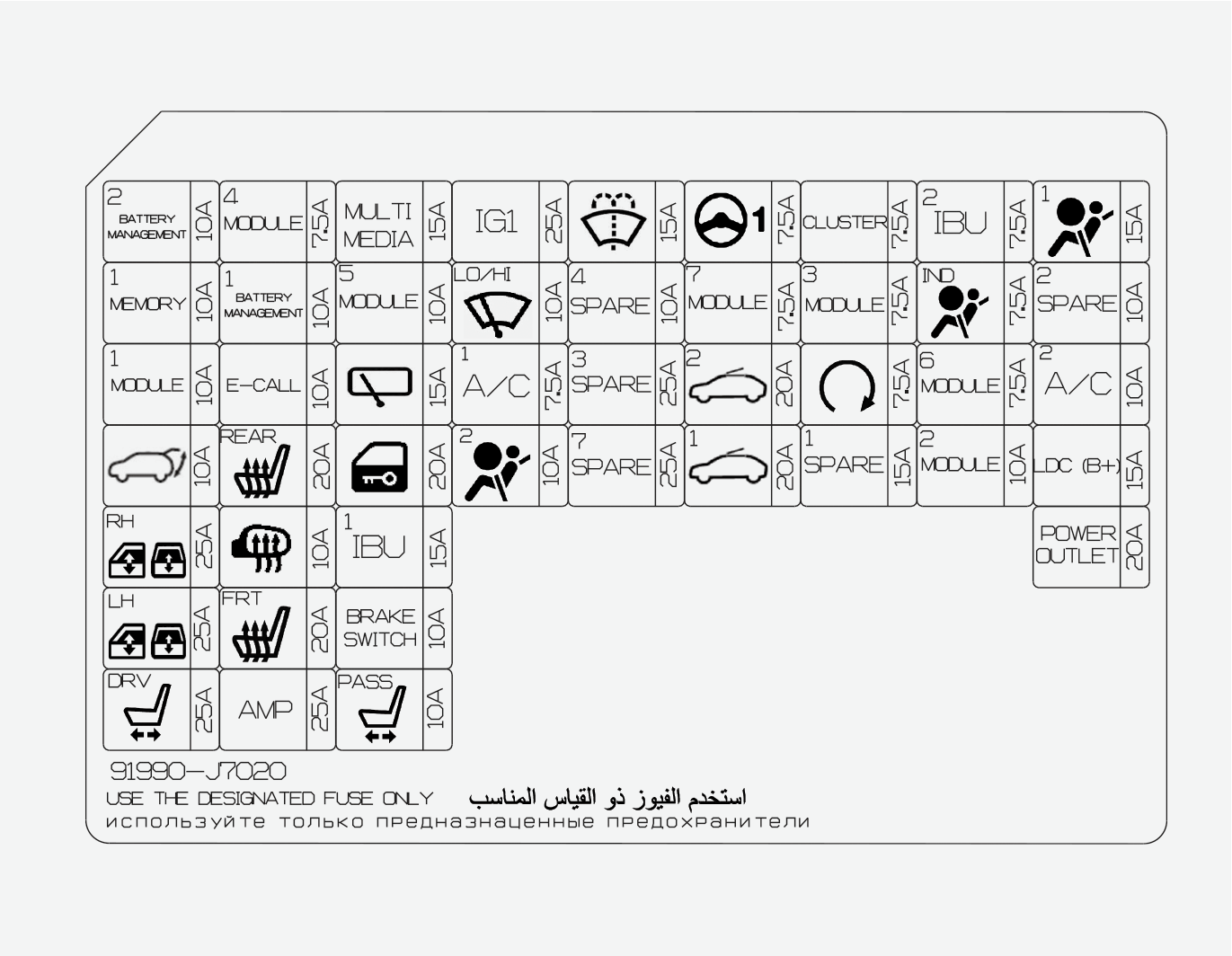

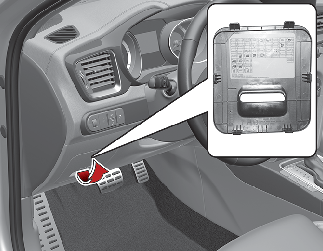

Панель предохранителей сбоку от водителя
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
СИСТЕМА УПРАВЛЕНИЯ АККУМУЛЯТОРОМ 2 |
 |
10 A |
BMS (система управления аккумулятором) |
|
MEMORY 1 |
 |
10 A |
Модуль IMS (встроенной системы памяти) водителя, модуль управления кондиционером, модуль двери багажного отделения с электроприводом |
|
МОДУЛЬ 1 |
 |
10 A |
Модуль активной воздушной заслонки, диагностический разъем, комбинация приборов, переключатель аварийной сигнализации, блок реле ICM (интегральный модуль) (реле складывания/раскладывания наружных зеркал), автоматический датчик освещенности и фотодатчик, выключатель консоли, наружная ручка интеллектуального ключа со стороны водителя/пассажира |
|
ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ |
 |
10 A |
Реле двери багажного отделения |
|
СТЕКЛОПОДЪЕМНИК ПРАВОГО СТЕКЛА |
 |
25 A |
Реле правого электрического стеклоподъемника, предохранительный модуль электрического стеклоподъемника водительской/пассажирской двери, предохранительный модуль электрического стеклоподъемника задней правой двери |
|
СТЕКЛОПОДЪЕМНИК ЛЕВОГО СТЕКЛА |
 |
25 A |
Реле левого электрического стеклоподъемника, предохранительный модуль электрического стеклоподъемника водительской/пассажирской двери, предохранительный модуль электрического стеклоподъемника задней левой двери |
|
СИДЕНЬЕ ВОДИТЕЛЯ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ |
 |
25 A |
Модуль системы запоминания положения сиденья водителя (IMS), ручной переключатель положения сиденья водителя |
|
МОДУЛЬ 4 |
 |
7,5 A |
Модуль системы помощи против передних столкновений, модуль системы удержания полосы движения, задний угловой радар слева/справа, модуль системы помощи при парковке, выключатель амортизирующей прокладки, интегрированный блок управления электрооборудованием кузова, переключатель электрического стояночного тормоза, модуль управления дозированием, модуль активной воздушной заслонки |
|
E-CALL |
 |
10 A |
Модуль экстренного вызова системы телематики Mozen |
|
ПОДОГРЕВ ЗАДНИХ СИДЕНИЙ |
 |
20 A |
Модуль управления подогревом задних сидений |
|
ЗЕРКАЛО С ПОДОГРЕВОМ |
 |
10 A |
Наружное зеркало заднего вида с электроприводом со стороны водителя/пассажира, модуль управления системой кондиционирования воздуха, ECM (блок управления двигателем) / PCM (модуль управления силовым агрегатом) |
|
ПОДОГРЕВ ПЕРЕДНЕГО СИДЕНЬЯ |
 |
20 A |
Модуль управления подогревом передних сидений, модуль управления вентиляцией передних сидений |
|
УСИЛ. |
 |
25 A |
Преобразователь постоянного тока низкого напряжения (усилитель (AMP)), усилитель (AMP) |
|
МУЛЬТИМЕДИА |
 |
15 A |
Преобразователь постоянного тока низкого напряжениям (аудиосистема/AMP (усилитель)), головное устройство аудио, аудио/видео и навигации |
|
МОДУЛЬ 5 |
|
10 A |
Модуль управления подогревом задних сидений, модуль экстренного вызова MTS (Mozen Telematics System), электрохроматическое зеркало, главный блок управления аудио/видео и навигацией, аудио, подсветка рычага переключения автоматической коробки передач, модуль управления системой кондиционирования воздуха, преобразователь постоянного тока низкого напряжениям (аудиосистема/AMP (усилитель)), модуль управления подогревом передних сидений, модуль управления вентиляцией передних сидений, модуль системы запоминания положения сиденья водителя (IMS), переключение передних фар на ручке с левой/правой стороны |
|
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ |
 |
15 A |
Двигатель заднего стеклоочистителя, блок реле ICM (интегральный модуль) (задний стеклоочиститель) |
|
ДВЕРНОЙ ЗАМОК |
 |
20 A |
Реле блокировки/разблокировки дверей |
|
IBU 1 |
 |
15 A |
Интегрированный блок управления электрооборудованием кузова (IBU) |
|
ПЕРЕКЛ. ТОРМОЗА |
 |
10 A |
Интегрированный блок управления электрооборудованием кузова (IBU), переключатель стоп-сигналов |
|
ЭЛЕКТРОПРИВОД ПАССАЖИРСКОГО СИДЕНЬЯ |
 |
10 A |
Модуль управления подогревом передних сидений, модуль управления вентиляцией передних сидений |
|
ЗАЖИГ. 1 |
 |
25 A |
Соединительная панель моторного отделения (предохранитель ― ECU5, SENSOR4, ABS3, TCU2) |
|
СТЕКЛООЧИСТИТЕЛЬ |
 |
10 A |
Соединительная панель моторного отделения (реле переднего стеклоочистителя (медленная скорость)), двигатель переднего омывателя, интегрированный блок управления электрооборудованием кузова (IBU), блок управления двигателем (ECM) / модуль управления силовым агрегатом (PCM) |
|
КОНДИЦИОНЕР 1 |
 |
7,5 A |
Соединительная панель моторного отделения (реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 3, реле ЭПВС 2, реле ВЕНТИЛЯТОРА, реле ЭПВС 1, реле ЭПВС 3), модуль управления кондиционера |
|
ПОДУШКА БЕЗОПАСНОСТИ 2 |
 |
10 A |
Модуль управления системой пассивной безопасности |
|
ОМЫВАТЕЛЬ |
 |
15 A |
Многофункциональный переключатель |
|
MDPS |
 |
7,5 A |
Модуль электроусилителя руля |
|
МОДУЛЬ 7 |
 |
7,5 A |
Модуль управления подогревом задних сидений, модуль управления подогревом передних сидений, модуль управления вентиляцией передних сидений, нагреватель сопла, соединительная панель моторного отделения (реле дальнего света передних фар, реле передних фар), реле DCU (блок управления дозированием), двигатель вентилятора охлаждения |
|
ЛЮК В КРЫШЕ 2 |
 |
20 A |
Двигатель панорамного люка в крыше |
|
ЛЮК В КРЫШЕ 1 |
 |
20 A |
Двигатель панорамного люка в крыше |
|
CLUSTER |
CLUSTER |
7,5 A |
Комбинация приборов |
|
МОДУЛЬ 3 |
 |
7,5 A |
Переключатель спортивного режима, переключатель стоп-сигналов |
|
«START» (Запуск) |
 |
7,5 A |
Интегральный модуль реле охранной сигнализации (ICM), переключатель диапазона коробки передач, соединительная панель моторного отделения (реле PDM 3 (IG1)), интегрированный блок управления электрооборудованием кузова (IBU), блок управления двигателем (ECM), модуль управления силовым агрегатом (PCM) |
|
IBU 2 |
 |
7,5 A |
Интегрированный блок управления электрооборудованием кузова (IBU) |
|
ИНДИКАТОР ПОДУШКИ БЕЗОПАСНОСТИ |
 |
7,5 A |
Приборная панель, переключатель аварийной сигнализации |
|
МОДУЛЬ 6 |
 |
7,5 A |
Интегрированный блок управления электрооборудованием кузова (IBU) |
|
МОДУЛЬ 2 |
 |
10 A |
Главный блок управления аудио/видео и навигацией, аудио, Преобразователь постоянного тока низкого напряжениям (аудиосистема/AMP (усилитель)), интегрированный блок управления электрооборудованием кузова (IBU), модуль экстренного вызова MTS (Mozen Telematics System), беспроводное зарядное устройство, соединительная панель моторного отделения (реле розетки), AMP (усилитель), переключатель управления наружными зеркалами |
|
ПОДУШКА БЕЗОПАСНОСТИ 1 |
 |
15 A |
Модуль управления системой пассивной безопасности |
|
КОНДИЦИОНЕР 2 |
 |
10 A |
Соединительная панель моторного отделения (реле ВЕНТИЛЯТОРА), модуль управления кондиционером, резистор вентилятора, электродвигатель вентилятора, блок управления двигателем (ECM)/модуль управления силовым агрегатом (PCM) |
|
LDC (B+) |
 |
15 A |
Головное устройство аудио, аудио/видео и навигации, приборная панель, модуль управления кондиционером, преобразователь постоянного тока низкого напряжения, (аудиосистема/AMP (усилитель)) |
|
РОЗЕТКА |
 |
20 A |
Передняя розетка питания, розетка на ручке с левой стороны |

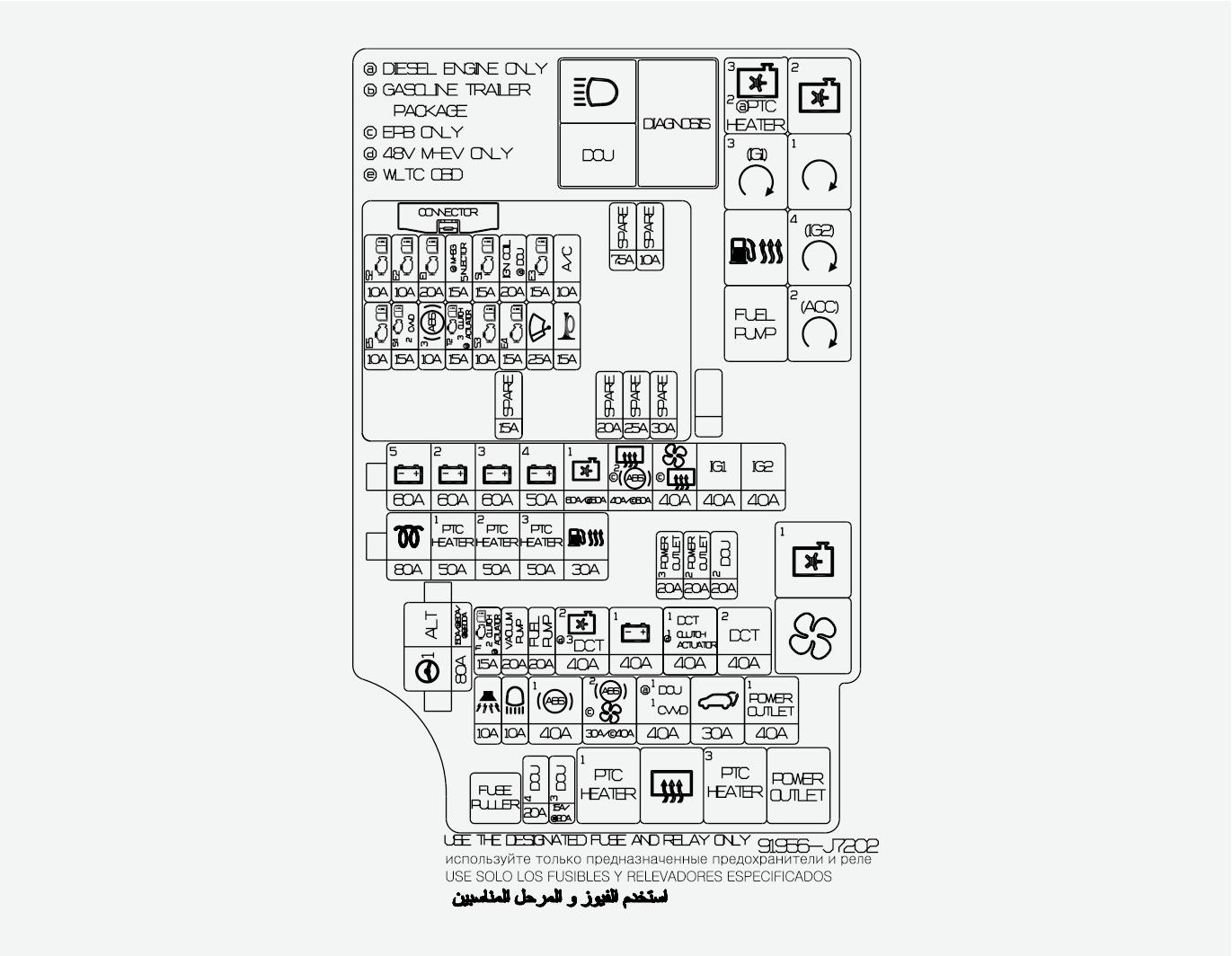

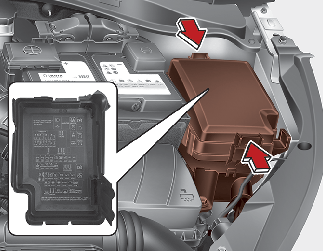

Панель с предохранителями в моторном отсеке

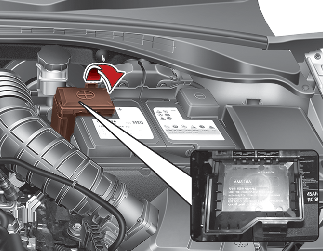

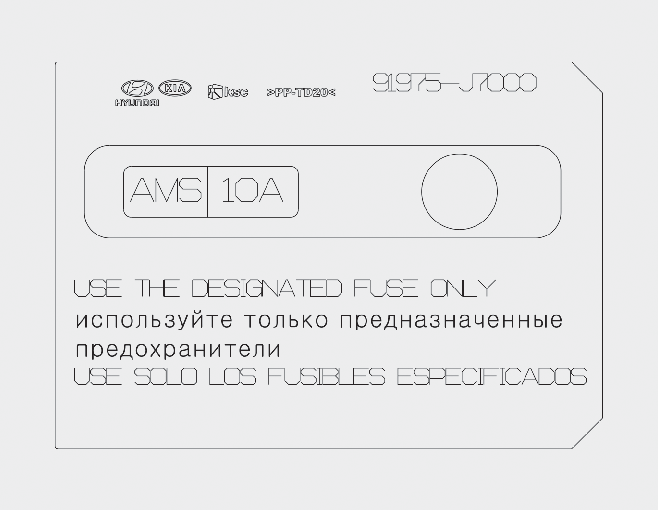

Панель с предохранителями в моторном отсеке (крышка клемм аккумулятора)
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
ГЕНЕРАТОР |
ALT |
150/180/200 A |
Предохранитель: ОХРАННАЯ СИГНАЛИЗАЦИЯ, ДАЛЬНИЙ СВЕТ ПЕРЕДНИХ ФАР, ABS1, ABS2, DCU1, МОДУЛЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ, РОЗЕТКА ЭЛ. ПИТАНИЯ1, генератор |
|
MDPS |
|
80 A |
Модуль электроусилителя руля |
|
АККУМУЛЯТОР 5 |
 |
60 A |
Предохранитель: ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ1, ЗАДНИЙ ПОДОГРЕВ, ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС 2, ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС 3, ПОДОГРЕВАТЕЛЬ ТОПЛИВА, реле управления двигателем |
|
АККУМУЛЯТОР 2 |
 |
60 A |
Соединительный блок приборной панели |
|
АККУМУЛЯТОР 3 |
 |
60 A |
Соединительный блок приборной панели |
|
АККУМУЛЯТОР 4 |
 |
50 A |
Соединительный блок приборной панели (предохранитель: БАГАЖНИК, ЭЛЕКТР. СТЕКЛОПОДЪЕМНИК ПРАВ., ЭЛЕКТР. СТЕКЛОПОДЪЕМНИК ЛЕВ., ЭЛЕКТРОПРИВОД ВОДИТ. СИДЕНИЯ, ПОДОГРЕВ ПЕРЕДН. СИДЕНИЯ, УСИЛИТ., ЭЛЕКТРОПРИВОД ПАССАЖИР. СИДЕНИЯ, ЛЮК В КРЫШЕ2, ЛЮК В КРЫШЕ1) |
|
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1 |
|
60/50 A |
Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 2, реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 1 |
|
ЗАДНИЙ ПОДОГРЕВ |
 |
40 A |
Реле ЗАДНЕГО ОБОГРЕВАТЕЛЯ |
|
ABS 2 (Антиблокировочная тормозная система) |
|
30 A |
Модуль управления ABS (антиблокировочная тормозная система), модуль ESC (электронный контроль устойчивости) |
|
BLOWER |
 |
40 A |
Реле вентилятора |
|
ЗАДНИЙ ПОДОГРЕВ |
|
40 A |
Реле ЗАДНЕГО ОБОГРЕВАТЕЛЯ |
|
ЗАЖИГ. 1 |
 |
40 A |
Замок зажиг., реле PDM 3 (IG1), реле PDM 2 (ACC) |
|
ЗАЖИГ. 2 |
 |
40 A |
Замок зажигания, ПУСКОВОЕ реле, реле PDM 4 (IG2) |
|
РАЗОГРЕВ |
 |
80 A |
Блок разогрева |
|
ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС 1 |
 |
50 A |
Реле ЭПВС 1 |
|
ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС 2 |
 |
50 A |
Реле ЭПВС 2 |
|
ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС 3 |
 |
50 A |
Реле ЭПВС 3 |
|
ПОДОГРЕВАТЕЛЬ ТОПЛИВА |
 |
30 A |
Реле ПОДОГРЕВАТЕЛЯ ТОПЛИВА |
|
РОЗЕТКА ПИТАНИЯ 3 |
 |
20 A |
Задняя розетка питания |
|
РОЗЕТКА ПИТАНИЯ 2 |
 |
20 A |
Передняя розетка питания, розетка на ручке с правой стороны |
|
DCU 2 (Блок управления дверью 2) |
 |
20 A |
Модуль управления дозированием |
|
TCU 1 |
 |
15 A |
БУТ (блок управления трансмиссией) |
|
ПРИВОД СЦЕПЛЕНИЯ 2 |
 |
15 A |
Модуль электронного сцепления |
|
VACUUM PUMP |
 |
20 A |
Вакуумный насос |
|
ТОПЛИВНЫЙ НАСОС |
 |
20 A |
Реле ТОПЛИВНОГО НАСОСА |
|
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 2 |
|
40 A |
Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 3, реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 2 |
|
ТДС 3 |
 |
40 A |
Привод системы интеллектуального переключения передач |
|
Аккумулятор 1 |
 |
40 A |
Соединительный блок приборной панели (РЕЛЕ БЛОКИРОВКИ ДЛИТ. НАГРУЗКИ, предохранитель: МОДУЛЬ1, ПОДОГРЕВ ЗАДН. СИДЕНИЙ, ЗАМОК ДВЕРИ, IBU1, ПЕРЕКЛ. ТОРМОЗА, ПОДУШКА БЕЗОПАСН.2) |
|
ТДС 1 |
 |
40 A |
БУТ (блок управления трансмиссией) |
|
ПРИВОД СЦЕПЛЕНИЯ 1 |
 |
40 A |
Модуль электронного сцепления |
|
DCT 2 |
 |
40 A |
БУТ (блок управления трансмиссией) |
|
ОХРАННАЯ СИГНАЛИЗАЦИЯ |
 |
10 A |
Реле сигнала охранной сигнализации |
|
ПЕРЕДНИЕ ФАРЫ, ДАЛЬНИЙ СВЕТ |
 |
10 A |
Реле дальнего света передних фар |
|
ABS 1 |
 |
40 A |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESC) |
|
ABS 2 (Антиблокировочная тормозная система) |
 |
30 A |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESC), EPB |
|
BLOWER |
|
40 A |
Реле вентилятора |
|
DCU 1 (Блок управления дверью 1) |
 |
40 A |
Реле DCU (блок управления дозированием) |
|
CVVD 1 |
 |
40 A |
Привод CVVD (Бесступенчатое изменение фаз газораспределения) |
|
МОДУЛЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ |
 |
30 A |
Модуль двери багажного отделения с электроприводом |
|
РОЗЕТКА ПИТАНИЯ 1 |
|
40 A |
Реле РОЗЕТКИ ПИТАНИЯ |
|
DCU 4 |
 |
20 A |
Модуль управления дозированием |
|
DCU 3 (Блок управления дверью 3) |
 |
15 A/20 A |
Модуль управления дозированием |
|
ДАТЧИК 2 |
 |
10 A |
[Smartstream G1.0 T-GDi] / Smartstream G1.0 T-GDi MHEV] реле компрессора кондиционера, электромагнитный клапан управления продувкой, электромагнитный клапан регулирования RCV, реле вентилятора охлаждения 1, клапан регулирования масла (впускной/выпускной) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] реле компрессора кондиционера, электромагнитный клапан управления продувкой, электромагнитный клапан регулирования RCV, реле вентилятора охлаждения 1, клапан регулирования масла (впускной/выпускной) [(Бензиновый) 1.6 MPI] электромагнитный клапан контроля продувки, электромагнитный клапан впускного коллектора изменяемой геометрии, реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 3, реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 2, клапан регулирования масла (впускной/выпускной) [(Бензиновый) 1.6 T-GDi] клапан регулирования масла 1/2, CCV, реле вентилятора охлаждения 2, PCSV, RCV |
|
ECU 2 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (блок управления двигателем) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (блок управления двигателем) [(Бензиновый) 1.6 MPI] ECM (блок управления двигателем) / PCM (блок управления силовым агрегатом) [(Бензиновый) 1.6 T-GDi] ECM (Блок управления двигателем) |
|
ECU 1 |
 |
20 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (блок управления двигателем) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (блок управления двигателем) [(Бензиновый) 1.6 MPI] ECM (блок управления двигателем) / PCM (блок управления силовым агрегатом) [(Бензиновый) 1.6 T-GDi] ECM (Блок управления двигателем) |
|
ИНЖЕКТОР |
 |
15 A |
[(Бензиновый) 1.6 MPI] Инжектор №1—№4 |
|
Мягкогибридный стартер-генератор |
 |
15 A |
MGHS (МЯГКОГИБРИДНЫЙ СТАРТЕР-ГЕНЕРАТОР) |
|
ДАТЧИК 1 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] кислородный датчик (верх), кислородный датчик (низ) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] кислородный датчик (верх), кислородный датчик (низ) [(Бензиновый) 1.6 MPI] Кислородный датчик (верх), кислородный датчик (низ) [(Бензиновый) 1.6 T-GDi] ECM (блок управления двигателем), кислородный датчик (верх/низ) |
|
КАТУШКА ЗАЖИГАНИЯ |
 |
20 A |
[[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] катушка зажигания №1 — №3 [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] катушка зажигания №1 — №4 [(Бензиновый) 1.6 MPI] катушка зажигания №1—№4, конденсатор [(Бензиновый) 1.6 T-GDi] катушка зажигания №1—№4, конденсатор |
|
ECU 3 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (блок управления двигателем) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (блок управления двигателем) [(Бензиновый) 1.6 MPI] ECM (блок управления двигателем) / PCM (блок управления силовым агрегатом) [(Бензиновый) 1.6 T-GDi] ECM (Блок управления двигателем) |
|
КОНДИЦИОНЕР |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] компрессор кондиционера [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] компрессор кондиционера [(Бензиновый) 1.6 T-GDi] компрессор кондиционера |
|
ECU 5 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] ECM (блок управления двигателем) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (блок управления двигателем) [(Бензиновый) 1.6 MPI] ECM (блок управления двигателем) / PCM (блок управления силовым агрегатом) [(Бензиновый) 1.6 T-GDi] ECM (Блок управления двигателем) |
|
ДАТЧИК 4 |
 |
15 A |
[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] вакуумный насос |
|
CVVD 2 |
 |
15 A |
Привод CVVD (Бесступенчатое изменение фаз газораспределения) |
|
ABS 3 |
 |
10 A |
[ВСЕ] Модуль управления электронной системой стабилизации курсовой устойчивости (ESC), главный цилиндр сцепления |
|
TCU 2 |
 |
15 A |
[Smartstream G1.0 T-GDi/ Smartstream G1.0 T-GDi MHEV]: ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛИ, TCM (блок управления трансмиссией) [Smartstream G1.5 T-GDi/ Smartstream G1.5 T-GDi MHEV]: ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛИ, TCM (блок управления трансмиссией) [(Бензиновый) 1.6 T-GDi]: ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛИ, TCM (блок управления трансмиссией) [(Бензиновый) 1.6 MPI]: ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛИ |
|
ПРИВОД СЦЕПЛЕНИЯ 3 |
 |
15 A |
Модуль электронного сцепления |
|
ДАТЧИК 3 |
 |
10 A |
[(Бензиновый) 1.6 MPI] реле топливного насоса [Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] реле топливного насоса [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] реле топливного насоса [(Бензиновый) 1.6 MPI] реле топливного насоса [(Бензиновый) 1.6 T-GDi] реле топливного насоса |
|
ECU 4 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (блок управления двигателем) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (блок управления двигателем) [(Бензиновый) 1.6 MPI] ECM (блок управления двигателем) / PCM (блок управления силовым агрегатом) [(Бензиновый) 1.6 T-GDi] ECM (Блок управления двигателем) |
|
СТЕКЛООЧИСТИТЕЛЬ |
 |
25 A |
[ВСЕ] реле стеклоочистителя |
|
ЗВУКОВОЙ СИГНАЛ |
 |
15 A |
[ВСЕ] реле звукового сигнала |
|
Название реле |
Символ |
Тип |
|---|---|---|
|
Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 3 |
|
МИКРО |
|
Реле ЭПВС 2 |
|
МИКРО |
|
Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 2 |
|
МИКРО |
|
Реле PDM 3 (IG1) |
 |
МИКРО |
|
ПУСКОВОЕ реле |
 |
МИКРО |
|
Реле ПОДОГРЕВАТЕЛЯ ТОПЛИВА |
 |
МИКРО |
|
Реле PDM 4 (IG2) |
 |
МИКРО |
|
Реле ТОПЛИВНОГО НАСОСА |
 |
МИКРО |
|
Реле PDM 2 (ACC) |
 |
МИКРО |
|
Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 1 |
|
МИНИ |
|
Реле вентилятора |
 |
МИНИ |
|
Реле ЭПВС 1 |
 |
МИКРО |
|
Реле ЗАДНЕГО ОБОГРЕВАТЕЛЯ |
 |
МИКРО |
|
Реле ЭПВС 3 |
 |
МИКРО |
|
Реле РОЗЕТКИ ПИТАНИЯ |
 |
МИКРО |
|
Реле дальнего света передних фар |
 |
МИКРО |
|
Реле DCU (блок управления дозированием) |
 |
МИКРО |
