Регулировка угла наклона головных и передних противотуманных фар (для Европы)

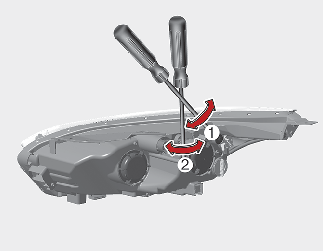

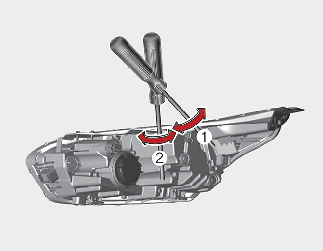

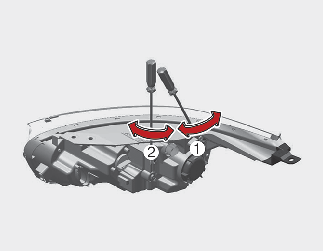

Регулировка угла наклона головных фар
Регулировка угла наклона передних противотуманных фар
-
Для передних противотуманных фар регулировку угла наклона можно выполнить так же, как для фар головного света.
-
Регулируйте угол наклона передних противотуманных фар, когда сами фары и аккумуляторная батарея находятся в нормальном состоянии.
-

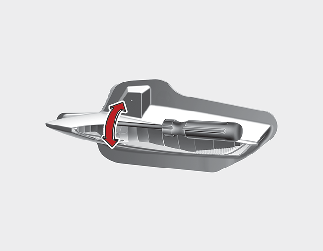

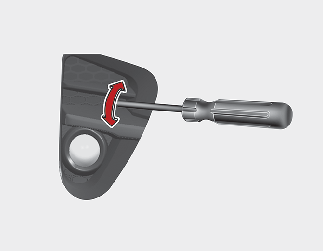

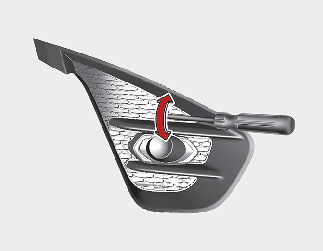

Чтобы увеличить или уменьшить угол наклона передней противотуманной фары, поверните отвертку по часовой или против часовой стрелки.

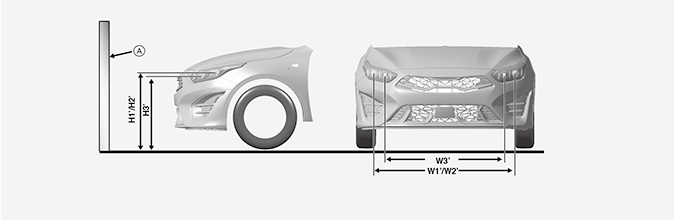

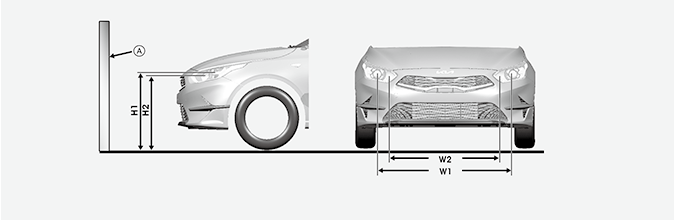

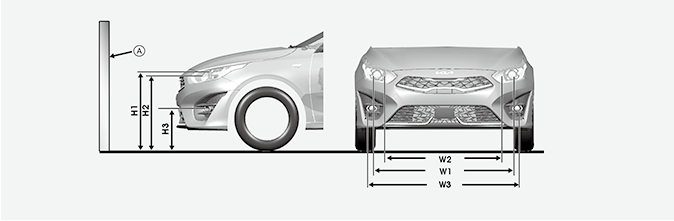

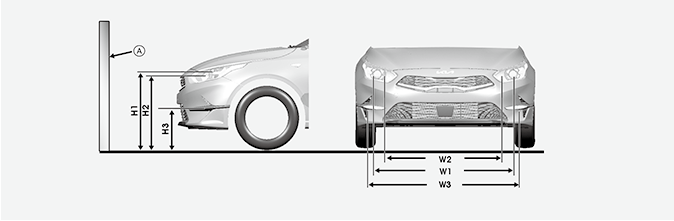

Точка наводки
* A: экран
5 дверный (стандартная модель)
|
Состояние автомобиля |
Передняя фара (галогенная, тип A) |
|||
|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
|||
|
Ближний свет |
Дальний свет |
Ближний свет |
Дальний свет |
|
|
H1 |
H2 |
W1 |
W2 |
|
|
без водителя [мм (дюймов)] |
706 (27,8) |
684 (26,9) |
1344 (52,9) |
1112 (43,8) |
|
с водителем [мм (дюймов)] |
700 (27,6) |
678 (26,7) |
1344 (52,9) |
1112 (43,8) |
|
Состояние автомобиля |
Передняя фара (галогенная, тип B) |
Передняя фара (светодиодная) |
||||
|---|---|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|||
|
Ближний свет |
Дальний свет |
Ближний свет |
Дальний свет |
Ближний/дальний свет |
Ближний/дальний свет |
|
|
H1 |
H2 |
W1 |
W2 |
H1'/H2' |
W1'/W2' |
|
|
без водителя [мм (дюймов)] |
706 (27,8) |
684 (26,9) |
1344 (52,9) |
1112 (43,8) |
714 (28,1) |
1404 (55,3) |
|
с водителем [мм (дюймов)] |
700 (27,6) |
678 (26,7) |
1344 (52,9) |
1112 (43,8) |
708 (27,9) |
1404 (55,3) |
|
Состояние автомобиля |
Передняя противотуманная фара (лампа накаливания) |
Передняя противотуманная фара (светодиодная лампа) |
||
|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|
|
H3 |
W3 |
H3' |
W3' |
|
|
без водителя [мм (дюймов)] |
370(14,6) |
1 426 (56,1) |
694(27,3) |
1191(48,9) |
|
с водителем [мм (дюймов)] |
366(14,4) |
1 426 (56,1) |
688(27,1) |
1191(48,9) |
5-дверный, универсал (модель GT-Line/GT)
|
Состояние автомобиля |
Передняя фара (галогенная) |
Передняя фара (светодиодная) |
||||
|---|---|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|||
|
Ближний свет |
Дальний свет |
Ближний свет |
Дальний свет |
Ближний/дальний свет |
Ближний/дальний свет |
|
|
H1 |
H2 |
W1 |
W2 |
H1'/H2' |
W1'/W2' |
|
|
без водителя [мм (дюймов)] |
698(27,5) |
676(26,6) |
1344 (52,9) |
1112 (43,8) |
706(27,8) |
1404(55,3) |
|
с водителем [мм (дюймов)] |
692(27,2) |
670(26,4) |
1344 (52,9) |
1112 (43,8) |
700(27,5) |
1404(55,3) |
|
Состояние автомобиля |
Передняя противотуманная фара (лампа накаливания) |
Передняя противотуманная фара (светодиодная лампа) |
||
|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|
|
H3 |
W3 |
H3' |
W3' |
|
|
без водителя [мм (дюймов)] |
371(14,6) |
1449(57,1) |
686(27,0) |
1191(48,9) |
|
с водителем [мм (дюймов)] |
357(14,1) |
1449(57,1) |
682(26,9) |
1191(48,9) |
Купе-универсал (модель GT Line/GT)
|
Состояние автомобиля |
Передняя фара (галогенная) |
Передняя фара (светодиодная) |
||||
|---|---|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|||
|
Ближний свет |
Дальний свет |
Ближний свет |
Дальний свет |
Ближний/дальний свет |
Ближний/дальний свет |
|
|
H1 |
H2 |
W1 |
W2 |
H1'/H2' |
W1'/W2' |
|
|
без водителя [мм (дюймов)] |
701(27,6) |
679(26,7) |
1344 (52,9) |
1112 (43,8) |
709(27,9) |
1404(55,3) |
|
с водителем [мм (дюймов)] |
695(27,4) |
673(26,5) |
1344 (52,9) |
1112 (43,8) |
703(27,7) |
1404(55,3) |
|
Состояние автомобиля |
Передняя противотуманная фара (лампа накаливания) |
Передняя противотуманная фара (светодиодная лампа) |
||
|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|
|
H3 |
W3 |
H3' |
W3' |
|
|
без водителя [мм (дюймов)] |
371(14,6) |
1449(57,1) |
689(27,1) |
1191(48,9) |
|
с водителем [мм (дюймов)] |
357(14,1) |
1449(57,1) |
685(27,0) |
1191(48,9) |

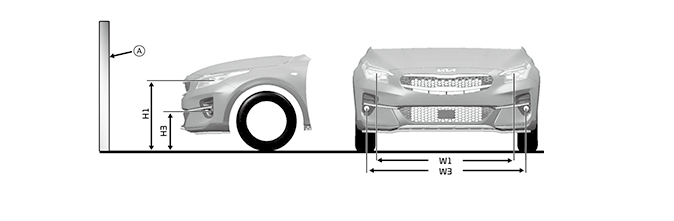

Кроссовер (шина 16 дюймов)
|
Состояние автомобиля |
Передняя фара (светодиодная) |
Передняя противотуманная фара (лампа накаливания) |
||
|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|
|
Ближний/дальний свет |
Ближний/дальний свет |
H3 |
W3 |
|
|
H1 |
W1 |
|||
|
без водителя [мм (дюймов)] |
743 (29,3) |
1339 (52,7) |
423 (16,7) |
1547 (60,9) |
|
с водителем [мм (дюймов)] |
737 (29,0) |
1339 (52,7) |
429 (16,9) |
1547 (60,9) |
Кроссовер (шина 18 дюймов)
|
Состояние автомобиля |
Передняя фара (светодиодная) |
Передняя противотуманная фара (лампа накаливания) |
||
|---|---|---|---|---|
|
Высота от поверхности земли |
Расстояние между фарами |
Высота от поверхности земли |
Расстояние между фарами |
|
|
Ближний/дальний свет |
Ближний/дальний свет |
H3 |
W3 |
|
|
H1 |
W1 |
|||
|
без водителя [мм (дюймов)] |
754 (29,7) |
1339 (52,7) |
435 (17,1) |
1547 (60,9) |
|
с водителем [мм (дюймов)] |
748 (29,4) |
1339 (52,7) |
429 (16,9) |
1547 (60,9) |

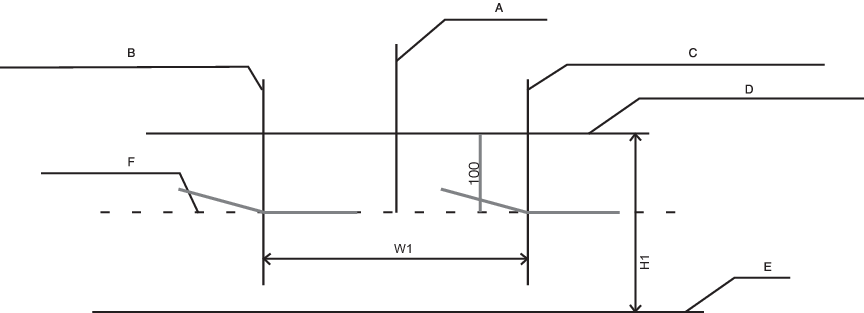

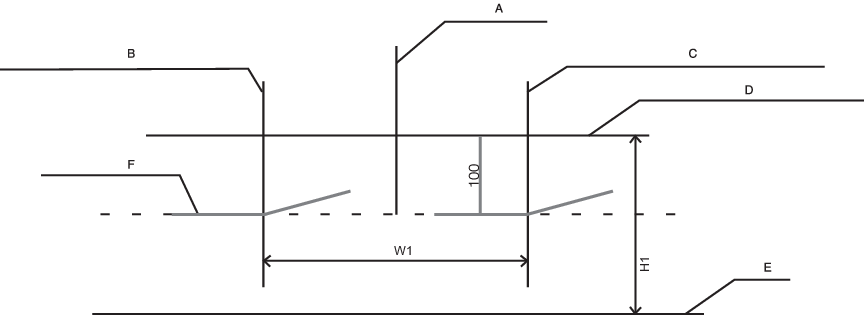

Головная фара ближнего света (автомобиль с левосторонним рулем)
A: Ось автомобиля
B: Вертикальная линия центра лампы левой головной фары
C: Вертикальная линия центра лампы правой головной фары
D: Горизонтальная линия центра лампы головной фары
E: Земля
F: Линия светотеневой границы
* Для регулировки угла наклона измерьте фактический дорожный просвет автомобиля или обратитесь к Kia. Kia рекомендует проконсультироваться с официальным дилером Kia или партнерской сервисной компанией. Это требуется, так как данное значение может отличаться от фактического дорожного просвета автомобиля.
Головная фара ближнего света (автомобиль с правосторонним рулем)
A: Ось автомобиля
B: Вертикальная линия центра лампы левой головной фары
C: Вертикальная линия центра лампы правой головной фары
D: Горизонтальная линия центра лампы головной фары
E: Земля
F: Линия светотеневой границы
* Для регулировки угла наклона измерьте фактический дорожный просвет автомобиля или обратитесь к Kia. Kia рекомендует проконсультироваться с официальным дилером Kia или партнерской сервисной компанией. Это требуется, так как данное значение может отличаться от фактического дорожного просвета автомобиля.

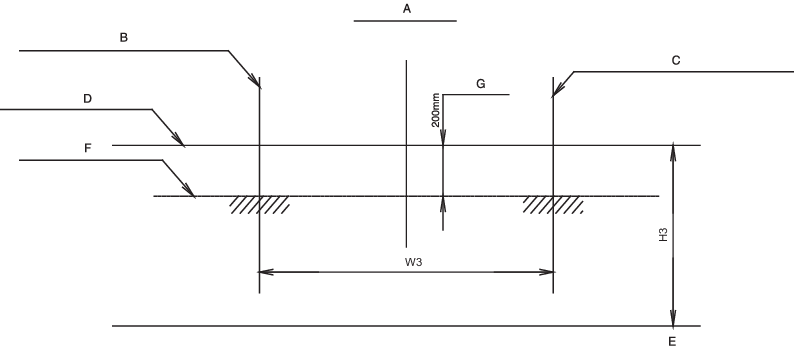

Передние противотуманные фары
A: Ось автомобиля
B: Вертикальная линия центра лампы левой противотуманной фары
C: Вертикальная линия центра лампы правой противотуманной фары
D: Горизонтальная линия центра лампы противотуманной фары
E: Земля
F: Линия светотеневой границы
G: Верхняя граница
* Для регулировки угла наклона измерьте фактический дорожный просвет автомобиля или обратитесь к Kia. Kia рекомендует проконсультироваться с официальным дилером Kia или партнерской сервисной компанией. Это требуется, так как данное значение может отличаться от фактического дорожного просвета автомобиля.
