* Stvarna slika punjača i način punjenja mogu se razlikovati u skladu s proizvođačem punjača.

1. Pritisnite papučicu kočnice i povucite ručnu kočnicu.

2. ISKLJUČITE sve prekidače, prebacite se na P (parkiranje) i ISKLJUČITE vozilo. Ako se punjenje započinje bez stupnja prijenosa u P (parkiranje), punjenje započinje nakon što se brzina automatski prebaci u položaj P (parkiranje).

3. Otvorite vrata za punjenje.



   Za više pojedinosti pogledajte Više pojedinosti.

4. Provjerite ima li prašine na priključku za punjenje i na utičnici za punjenje.

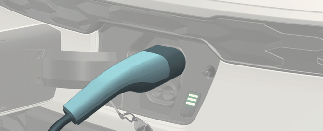

5. Držite ručku konektora za punjenje i spojite je na ulaz za punjenje u vozilu. Ugurajte priključak skroz unutra. Ako priključak za punjenje i terminal za punjenje nisu pravilno spojeni, to može prouzročiti požar.

   Za više pojedinosti pogledajte Više pojedinosti.

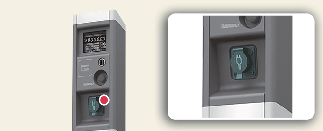

6. Spojite utikač za punjenje u električnu utičnicu na postaji za punjenje izmjeničnom strujom kako biste započeli punjenje.

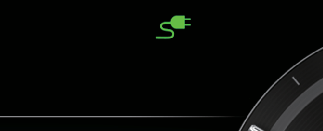

7. Provjerite je li uključena lampica indikatora punjenja () visokonaponske baterije na upravljačkoj ploči. Punjenje nije aktivno kad je indikatorska lampica punjenja () ISKLJUČENA. Kad priključak za punjenje i utikač za punjenje nisu pravilno spojeni, ponovno spojite kabel za punjenje kako biste punili.

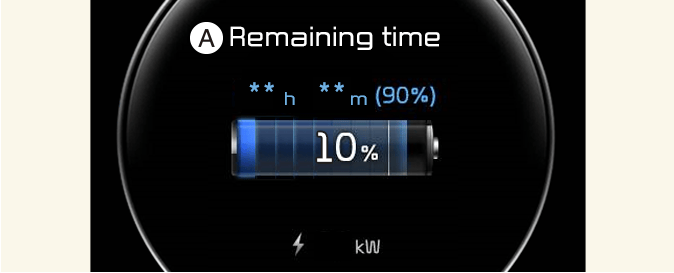

8. Nakon početka punjenja, predviđeno vrijeme punjenja prikazuje se na instrument ploči oko 1 minute.

   Ako tijekom punjenja otvorite vrata s vozačeve strane, predviđeno vrijeme punjenja prikazuje se na instrument ploči otprilike 1 minutu. Kada se postavi zakazano punjenje ili klima uređaj/grijanje, predviđeno vrijeme punjenja prikazuje se kao „-".



   A: Preostalo vrijeme

Tijekom punjenja visokonaponske baterije, razina napunjenosti može se provjeriti izvan vozila.

Za više pojedinosti pogledajte Više pojedinosti.

1. Kad je punjenje završeno, izvadite utikač za punjenje iz električne utičnice AC postaje za punjenje.



2. Držite ručicu konektora za punjenje i izvucite ga.



3. Pazite da zatvorite vrata za punjenje do kraja.

4. Zatvorite zaštitne kapice konektora za punjenje i utikača za punjenje kako biste ih zaštitili od stranih predmeta.

5. Ako se upotrebljava osobni konektor za punjenje, spremite ga u odjeljak za kabele.

NAPOMENA

• Ako vrata za punjenje ne možete otvoriti zbog ledenog vremena, lagano tapkajte ili uklonite led u blizini vrata za punjenje. Nemojte na silu pokušavati otvoriti vrata za punjenje. Ako ih otvarate silom, vrata za punjenje mogu se oštetiti.

• Odaberite EV → ikonu za podešavanje na zaslonu → Način zaključavanja konektora za punjenjeu informacijsko-zabavnom sustavu. Konektor za punjenje je zaključan na utičnici u različito vrijeme prema odabranom načinu rada.

  • Način rada Uvijek zaključaj: Priključak se zaključava kad je priključak za punjenje priključen u ulaz za punjenje.

  • Način rada Zaključano tijekom punjenja: Konektor se zaključava kad punjenje počne.

  Sustav za infozabavu može se promijeniti nakon ažuriranja softvera. Za više informacija pročitajte priručnik u informacijsko-zabavnom sustavu i kratki referentni vodič.

• Iako je punjenje moguće pomoću tipke EV u položaju ON/START, za vašu sigurnost započnite punjenje kad je tipka EV u položaju OFF i vozilo prebačeno u položaj P (parkiranje). Nakon početka punjenja možete upotrebljavati električne komponente poput radija pritiskom na tipku EV u položaj ACC ili ON.

• Tijekom AC punjenja, radio prijam može biti loš.

• Tijekom punjenja, stupanj prijenosa ne može se prebaciti s P (Park) ni u koji drugi stupanj prijenosa.

• Ovisno o stanju i trajnosti visokonaponske baterije, specifikacijama punjača i temperaturi okoline, vrijeme potrebno za punjenje baterije može varirati.
