Prijenosno punjenje*

  1. Kod i uključivanje (set koda)

  2. Upravljačka kutija

  3. Kabel za punjenje i konektor za punjenje

Prijenosno punjenje se može se upotrebljavati kada AC punjenje ili DC punjenje nisu dostupni uporabom električne energije u kućanstvu.

* : Ovisno o vašoj regiji, ovaj se kabel možda neće nalaziti u vašem vozilu

Postavljanje razine punjenja prijenosnog punjača

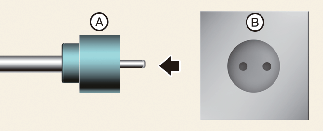

  • A: Utikač

  • B: Električna utičnica

  1. Prije spajanja utikača na utičnicu provjerite nazivnu struju električne utičnice.

  2. Spojite utikač na kućnu električnu utičnicu.

  3. Provjerite prozor zaslona na upravljačkoj kutiji.

  4. Pritisnite tipku (1) na stražnjoj strani upravljačke kutije 2 do 8 sekundi kako biste prilagodili razinu napunjenosti. (Pogledajte vrstu kabela za punjenje i primjer za podešavanje razine napunjenosti.)

  5. Razina napunjenosti u prozoru zaslona upravljačke kutije mijenja se svaki put kad pritisnete tipku (1).

  6. Kad je postavljanje razine napunjenosti završeno, započnite s punjenjem prema postupku prijenosnog punjenja.

* Primjer za postavljanje ICCB razine punjenja

* Primjer je samo za referencu i može se razlikovati ovisno o okruženju.

Izlazna struja

ICCB razina punjenja

Prozor zaslona upravljačke kutije

14-16 A

12A

12–13A

10A

10-11A

8A

8-9A

6A
OPREZ

Pazite da odabir razine napunjenosti odgovara kapacitetu vašeg prekidača kako biste izbjegli pregaranje osigurača.

Kako spojiti prijenosni punjač (ICCB: Upravljačka kutija u kabelu)

  1. Spojite utikač na kućnu električnu utičnicu.

    • A: Utikač

    • B: Električna utičnica

  2. Provjerite svijetli li lampica napajanja (zelena) na upravljačkoj kutiji.

  3. Pritisnite papučicu kočnice i povucite ručnu kočnicu.

  4. ISKLJUČITE sve prekidače, prebacite se na P (parkiranje) i ISKLJUČITE vozilo. Ako se punjenje započinje bez stupnja prijenosa u P (parkiranje), punjenje započinje nakon što se brzina automatski prebaci u položaj P (parkiranje).

  5. Otvorite vrata za punjenje.

    Za više pojedinosti pogledajte Više pojedinosti.

  6. Otvorite zaštitne kapice priključka za punjenje i utikača za punjenje. Provjerite ima li stranih tvari ili prašine.

  7. Držite ručku konektora za punjenje i spojite je na ulaz za punjenje u vozilu. Ugurajte priključak skroz unutra. Ako priključak za punjenje i terminal za punjenje nisu pravilno spojeni, to može prouzročiti požar.

  8. Punjenje počinje automatski (lampica za punjenje zasvijetli).

  9. Provjerite je li uključena lampica indikatora punjenja () visokonaponske baterije na upravljačkoj ploči. Punjenje nije aktivno kad je indikatorska lampica punjenja () ISKLJUČENA. Kad priključak za punjenje nije pravilno spojen, ponovno spojite kabel za punjenje kako biste ponovno punili.

  10. Nakon početka punjenja, predviđeno vrijeme punjenja prikazuje se na instrument ploči oko 1 minute.

    A: Preostalo vrijeme

    Ako tijekom punjenja otvorite vrata s vozačeve strane, predviđeno vrijeme punjenja prikazuje se na instrument ploči otprilike 1 minutu. Kada se postavi zakazano punjenje ili klima uređaj/grijanje, predviđeno vrijeme punjenja prikazuje se kao „-".

Provjera statusa punjenja

Tijekom punjenja visokonaponske baterije, razina napunjenosti može se provjeriti izvan vozila.

Za više pojedinosti pogledajte Više pojedinosti.

NAPOMENA

  • Ako vrata za punjenje ne možete otvoriti zbog ledenog vremena, lagano tapkajte ili uklonite led u blizini vrata za punjenje. Nemojte na silu pokušavati otvoriti vrata za punjenje.

  • Odaberite EV → ikonu za podešavanje na zaslonu → Način zaključavanja priključka za punjenjeu informacijsko-zabavnom sustavu. Konektor za punjenje je zaključan na utičnici u različito vrijeme prema odabranom načinu rada.

    • Način rada Uvijek zaključaj: Priključak se zaključava kad je priključak za punjenje priključen u ulaz za punjenje.

    • Način rada Zaključano tijekom punjenja: Konektor se zaključava kad punjenje počne.

    Za više pojedinosti pogledajte Više pojedinosti.

    Sustav za infozabavu može se promijeniti nakon ažuriranja softvera. Za više informacija pročitajte priručnik u informacijsko-zabavnom sustavu i kratki referentni vodič.

  • Iako je punjenje moguće pomoću tipke EV u položaju ON/START, za svoju sigurnost započnite punjenje kad je tipka EV u položaju OFF, a vozilo prebačeno u položaj P (parkiranje). Nakon početka punjenja možete upotrebljavati električne komponente poput radija pritiskom na tipku EV u položaj START ili ON.

    Tijekom punjenja, stupanj prijenosa ne može se prebaciti s P (Park) ni u koji drugi stupanj prijenosa.

  • Ovisno o stanju i trajnosti visokonaponske baterije, specifikacijama punjača i temperaturi okoline, vrijeme potrebno za punjenje baterije može varirati.

Lampica indikatora za status punjenja prijenosnog punjača

Indikator

Pojedinosti

POWER

Uključeno: Napajanje uključeno

CHARGE

Uključeno: Bljeskanje punjenja Ograničenje struje zbog visoke temperature utikača ili visoke unutarnje temperature

FAULT

Trepće: Punjenje je prekinuto

RAZINA PUNJENJA

12

12 A

10

10 A

08

8 A

06

6 A

Struja punjenja se mijenja kad god se tipka (1) pritisne u trajanju manjeM od 1 sekunde kad je punjač uključen u električnu utičnicu, ali ne i u vozilo.

Upravljačka kutija

Status/dijagnoza/protumjera

  • Konektor za punjenje uključen u vozilo (POWER (NAPAJANJE) Zeleno je ON (UKLJ.))

  • Utikač je spojen u električnu utičnicu (zeleno POWER (NAPAJANJE) je ON (UKLJ.))

Tijekom punjenja

  • Indikator punjenja (zeleno POWER (NAPAJANJE) ON/CHARGE plavo ON (UKLJUČENO))

  • Struja punjenja

Prije uključivanja priključka za punjenje u vozilo (POWER (NAPAJANJE)zeleno ON (UKLJUČENO), FAULT (KVAR)trepće crveno)

  • Abnormalna temperatura

  • Kvar ICCB-a (upravljačke kutije u kabelu)

Priključen u vozilo (POWER (NAPAJANJE) zeleno ON (UKLJUČENO), FAULT (KVAR) trepće crveno)

  • Kvar dijagnostičkog uređaja

  • Curenje struje

  • Abnormalna temperatura

Kvar curenja struje (POWER (NAPAJANJE) zeleno UKLJUČENO, FAULT (KVAR) crveno bljeska)

  • Nakon što odspojite i ponovno spojite utikač, pritisnite i otpustite tipku na 2 sekunde ili dulje kako biste uklonili grešku.

Režim uštede energije

  • Pokazatelj razine napunjenosti isključuje se ako se status ne mijenja dulje od 1 minute.

Kako odspojiti prijenosni punjač (ICCB: Upravljačka kutija u kabelu)

  1. Držite ručicu konektora za punjenje i izvucite ga.

  2. Pazite da zatvorite vrata za punjenje do kraja.

  3. Odspojite utikač iz kućne električne utičnice. Ne povlačite kabel kad odspajate utikač.

    A: Utikač

    B: Električna utičnica

  4. Zatvorite zaštitne kapice konektora za punjenje i utikača za punjenje kako biste ih zaštitili od stranih predmeta.

  5. Ako se upotrebljava osobni konektor za punjenje, spremite ga u odjeljak za kabele.

Mjere predostrožnosti kod prijenosnog punjača (ICBB: Upravljačka kutija u kabelu)

  • Upotrijebite prijenosni punjač koji je certificiran od strane ovlaštenog zastupnika/servisnog partnera tvrtke Kia.

  • Ne pokušavajte popraviti, rastaviti ili prilagoditi prijenosni punjač.

  • Ne upotrebljavajte produžni kabel ili adapter.

  • Prestanite upotrebljavati odmah kad se dogodi greška.

  • Ne dodirujte utikač i kontektor za punjenje mokrom rukom.

  • Ne dodirujte priključni dio konektora za punjenje AC napajanja i AC utičnicu za punjenje strujom na vozilu.

  • Ne spajajte konektor za punjenje na napon koji nije sukladan s propisima.

  • Nemojte upotrebljavati prijenosni punjač ako je istrošen, oštećene izolcije ili ako postoji bilo kakva vrsta oštećenja na prijenosnom punjaču.

  • Ako su ICCB kućište i priključak za punjenje izmjeničnog napajanja oštećeni, popucali ili su žice na bilo koji način izložene, nemojte upotrebljavati prijenosni punjač.

  • Ne dopustite djeci da rade s prijenosnim punjačem ili ga dodiruju.

  • Ne dozvolite da u upravljačku kutiju uđe voda.

  • Konektor za punjenje ili priključak na utikaču ne smiju držite bez strahih tvari.

  • Nemojte stajati na kabel ili žicu. Ne povlačite kabel ili žicu i nemojte ih uvijati ili presavijati.

  • Nemojte puniti kada grmi.

  • Nemojte ispuštati upravljačku kutiju ni stavljati teški predmet na upravljačku kutiju.

  • Tijekom punjenja nemojte stavljati predmet koji može stvarati visoke temperature u blizinu punjača.

  • Punjenje kroz istrošenu ili oštećenu kućnu električnu utičnicu može dovesti do opasnosti od strujnog udara. Ako sumnjate u stanje kućne električne utičnice, neka je pregleda ovlašteni električar.

  • Odmah prestanite upotrebljavati prijenosni punjač ako se kućanska električna utičnica ili bilo koji dijelovi pregriju ili ako primijetite mirise izgaranja.

NAPOMENA

Kako biste spriječili krađu kabela za punjenje, konektor za punjenje se ne može odvojiti od utičnice kada su vrata zaključana ili je konektor za punjenje u modusu Uvijek zaključano. Otključajte sva vrata kako biste priključak za punjenje odspojili s utičnice.

Međutim, ako je vozilo u načinu rada Zaključano tijekom punjenja, priključak za punjenje automatski se otključava s ulaza kada punjenje završi.

Ako se priključak za punjenje odspoji dok tipka za otpuštanje nije pritisnuta, priključak i ulaz mogu se oštetiti.

Za više pojedinosti pogledajte Više pojedinosti.

Ako tipka za otpuštanje ne radi ni nakon što su sva vrata otključana, povucite kabel za podizanje u nuždi u prostoru motora i pritisnite tipku za otpuštanje u konektoru kako biste ga odvojili od vozila. Ako tipka za otpuštanje i dalje ne radi, preporučujemo da posjetite ovlaštenog zastupnika/servisnog partnera tvrtke Kia.
