Меры предосторожности при зарядке переменным током и при использовании подзарядного устройства (переносного зарядного кабеля)*

1. Открыв дверцу зарядного модуля, изучите маркировку, расположенную в нижней части предупреждающей наклейки.

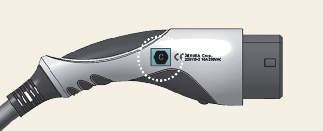

2. Изучите маркировку зарядного разъема на кабеле зарядного модуля и зарядного устройства.

3. Найдите букву на маркировке зарядки и перейдите к следующему шагу.

   * См. раздел Подробнее.

4. В случае использования зарядного кабеля с несоответствующей маркировкой существует риск неисправности, воспламенения, телесного повреждения и т.д.

*: Этот кабель может не входить в комплект поставки автомобиля в зависимости от вашего региона.

Меры предосторожности при зарядке постоянным током

1. Открыв дверцу зарядного модуля, изучите маркировку, расположенную в нижней части предупреждающей наклейки.

2. Изучите маркировку зарядного разъема, расположенную на станции высокоскоростной зарядки.

3. Найдите букву на маркировке зарядки и перейдите к следующему шагу.

   * См. раздел Подробнее.

4. В случае использования зарядного кабеля с несоответствующей маркировкой существует риск неисправности, воспламенения, телесного повреждения и т.д.

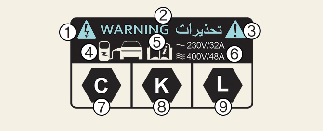

Наклейка с данными об электрозарядке (для стран Европы) (Тип А)

Наклейка с данными об электрозарядке находится на дверце зарядного модуля.

1. Предупреждение о высоком напряжении

2. Предупреждение о высоком напряжении

3. Предупреждение о высоком напряжении

4. Символ крышки гнезда зарядки

5. Подробнее см. в разделе Подробнее.

6. Напряжение и сила тока при зарядке

   (): Однофазный переменный ток

   (): Трехфазный переменный ток

7. Символы, обозначающие тип зарядки.

8. Символы, обозначающие тип зарядки.

9. Символы, обозначающие тип зарядки.

   * Подробнее см. в разделе Подробнее.

Наклейка с данными об электрозарядке (Тип В)

Наклейка с данными об электрозарядке находится на дверце зарядного модуля.

1. Предупреждение о высоком напряжении

2. Предупреждение о высоком напряжении

3. Предупреждение о высоком напряжении

4. Символ крышки гнезда зарядки

5. Подробнее см. в разделе Подробнее.

6. Напряжение и сила тока при зарядке

   (): Однофазный переменный ток

   (): Трехфазный переменный ток

7. Символы, обозначающие тип зарядки.

8. Символы, обозначающие тип зарядки.

9. Символы, обозначающие тип зарядки.

   * Подробнее см. в разделе Подробнее.

Таблица маркировки на наклейке с данными об электрозарядке (для стран Европы)

Зарядка с помощью переменного тока и устройства для зарядки малым током*

Тип подачи	Стандарт	Конфигурация	Тип вспомогательного приспособления	Диапазон напряжения	Указатель
Переменный ток	EN 62196-2	TYPE 2	Разъем и коннектор для зарядки автомобиля	≤480 В RMS

*: Этот кабель может не входить в комплект поставки автомобиля в зависимости от вашего региона.

Зарядка постоянным током

Тип подачи	Стандарт	Конфигурация	Тип вспомогательного приспособления	Диапазон напряжения	Указатель
Постоянный ток	EN 62196-3	FF	Разъем и коннектор для зарядки автомобиля	от 50 до 500 В
				от 200 до 920 В
