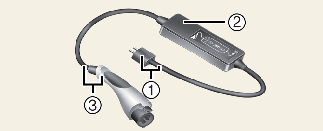

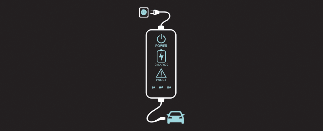

1. Вилка с маркировкой (кодовая этикетка)

2. Блок управления

3. Зарядный кабель и разъем зарядного кабеля

Зарядка малым током может применяться от бытовой розетки, когда зарядка в нормальном режиме или быстрая зарядка недоступны.

*: Этот кабель может не входить в комплект поставки автомобиля в зависимости от вашего региона.

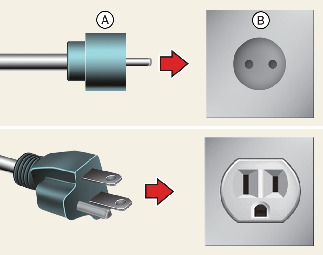

• A: Вилка

• B: Электрическая розетка

1. Перед подключением вилки к розетке проверьте номинальный ток электрической розетки.

2. Вставьте вилку зарядного кабеля в бытовую розетку.

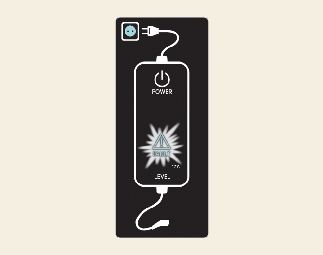

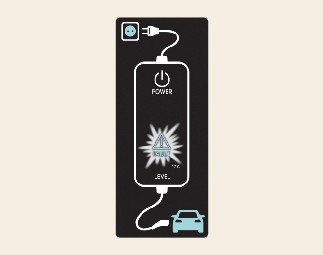

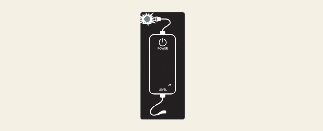

3. Проверьте окно дисплея на блоке управления.

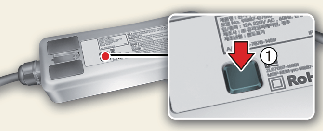

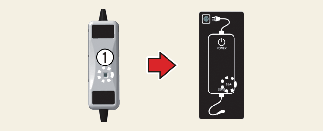

4. Нажмите и удерживайте 2-8 секунд кнопку (1) на задней панели блока управления, чтобы отрегулировать уровень заряда. (Для установки уровня заряда см. тип зарядного кабеля и пример).

   Тип A


   Тип B

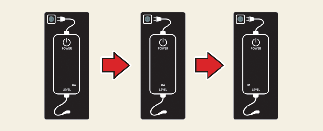

5. Уровень заряда на дисплее блока управления изменяется при каждом нажатии кнопки (1).

6. После завершения установки уровня заряда начните зарядку в соответствии с процедурой зарядки переносного устройства.

1. Вставьте вилку зарядного кабеля в бытовую розетку.



   • A: Вилка

   • B: Электрическая розетка

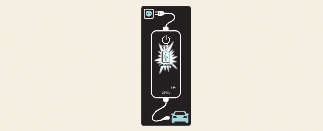

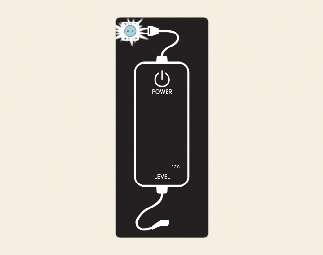

2. Проверьте, светится ли лампа питания (зеленая) на блоке управления.

   Тип A


   Тип B



3. Нажмите педаль тормоза и установите автомобиль на стояночный тормоз.

4. Выключите все переключатели, установите рычаг переключения передач в положение P и заглушите автомобиль. Если зарядка началась без переключения передачи в положение P, зарядка начнется после автоматического переключения передачи в положение P.

5. Откройте крышку гнезда зарядки.

   Подробнее см. в разделе Подробнее.

6. Откройте защитную крышку разъема зарядного кабеля и штекера. Проверьте, нет ли на них посторонних веществ или пыли.

7. Возьмите разъем зарядного кабеля за ручку и вставьте в разъем для зарядки автомобиля. Неправильная или неполная вставка разъема в гнездо может привести к пожару.

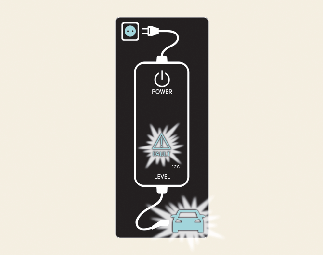

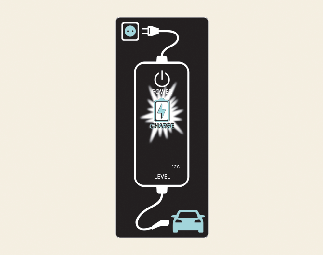

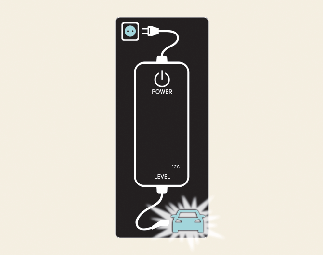

8. Зарядка начинается автоматически (загорается индикатор зарядки).

   Тип A


   Тип B

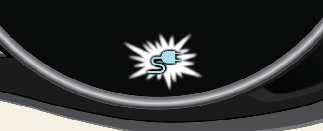

9. Убедитесь, что индикаторная лампа () зарядки высоковольтного аккумулятора на приборной панели включена. Зарядка не происходит, если индикатор зарядки () выключен. В случае неправильной или неполной вставки разъема в гнездо, отсоедините и подсоедините зарядный кабель еще раз.

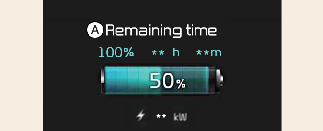

10. После начала зарядки на комбинации приборов в течение приблизительно 1 минуты отображается расчетное время зарядки.



    A: Оставшееся время

    Если во время процесса зарядки двери водителя будут открыты, на комбинации приборов снова будет отображаться предполагаемое время зарядки в течение приблизительно 1 минуты. Если установлен режим запланированной зарядки или запланированного включения кондиционера/обогревателя, расчетное время зарядки отображается как «--».

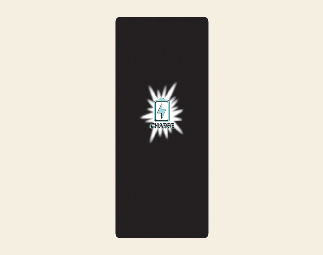

При зарядке высоковольтного аккумулятора уровень заряда можно проверить снаружи автомобиля.

Подробнее см. в разделе Подробнее.

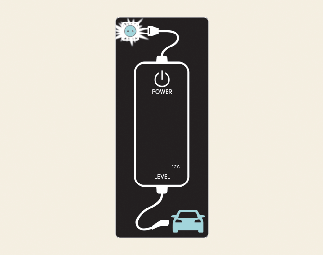

• Разъем зарядного кабеля подключен к автомобилю (горит зеленый индикатор POWER)

• Вилка подключена к электрической розетке (горит зеленый индикатор POWER)

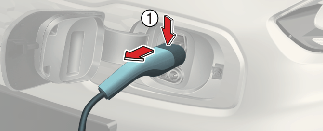

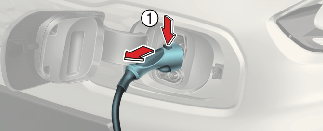

1. Взять разъем зарядного кабеля за ручку (1) и потянуть на себя.

   Тип A


   Тип B



2. Убедитесь в надежном закрытии крышки гнезда зарядки.

3. Отсоедините разъем от бытовой штепсельной розетки. При отключении вилки недопустимо тянуть за кабель.



   A: Вилка

   B: Электрическая розетка

4. Закройте защитную крышку разъема зарядного кабеля и штекера зарядного устройства, чтобы предотвратить попадание на них посторонних веществ.

5. При использовании отдельного разъема зарядного кабеля, храните его внутри кабельного отсека.

• Следует использовать портативное зарядное устройство, сертифицированное компанией Kia.

• Не пытайтесь ремонтировать, разбирать или производить регулировку портативного зарядного устройства.

• Не используйте удлинитель или переходник.

• При возникновении неисправности следует немедленно прекратить использование.

• Не прикасайтесь к розетке и разъему зарядного кабеля влажными руками.

• Не прикасайтесь к клеммной части разъема зарядного кабеля переменного тока и к гнезду зарядки переменным током в автомобиле.

• Не присоединяйте разъем зарядного кабеля к напряжению, которое не соответствует нормам.

• Не использовать портативное зарядное устройство в случае его износа, повреждения изоляции или при наличии повреждения любого рода.

• Если корпус ICCB (кабеля со встроенным блоком управления) и разъем зарядного устройства переменного тока повреждены, имеют трещины или какие-либо повреждения изоляции, запрещается использовать портативное зарядное устройство.

• Не разрешайте детям использовать портативное зарядное устройство или прикасаться к нему.

• Не допускайте попадания воды в блок управления.

• Убедитесь в отсутствии посторонних веществ на стандартном зарядном разъеме или клеммах розетки.

• Не наступайте на кабель или шнур. Не тяните кабель или шнур, не перекручивайте и не сгибайте его.

• Не производить зарядку во время грозы.

• Не роняйте блок управления и не кладите тяжелые предметы на блок управления.

• Не помещайте предметы, которые могут быть источниками высоких температур, возле зарядного устройства во время зарядки.

• Выполнение зарядки с применением изношенной или поврежденной бытовой штепсельной розетки может привести к поражению электрическим током. При возникновении сомнений в отношении состояния бытовой штепсельной розетки следует вызвать квалифицированного электрика для ее проверки.

• Немедленно прекратите использование портативного зарядного устройства в случае если бытовая штепсельная розетка или какой-либо из ее компонентов перегрелись или вы почувствовали наличие запахов гари.
