類型 A

類型 B

若沒有 AC 充電器，則可使用小電流充電器。

1. 插頭和電纜

2. 控制盒 (ICCB)

3. 充電連接器/電纜

1. 關閉所有開關，將排檔旋鈕移至 P (停車) 位置，然後關閉車輛。

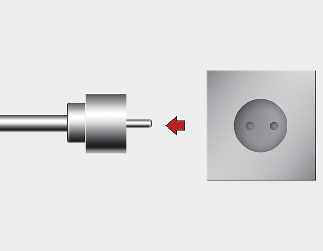

2. 將插頭連接到家用電源插座上。



3. 確保控制盒中的電源連接指示燈 (綠色) 亮起。



4. 踩下煞車踏板，使用停車煞車裝置。

5. 按下充電插孔門的後中央邊緣，以打開充電插孔門。



6. 清除充電連接器和充電插孔上的灰塵。

7. 握住充電連接器手柄。


   車輛連接



   然後，將其插入充電插孔，直到聽到咔嗒聲。如果未完全連接，則充電連接器和充電端子之間連接不當可能會引起火災。

8. 充電自動開始，充電燈閃爍。



9. 檢查儀表板上的高壓電池充電電纜連接指示燈是否亮起。



   如果指示燈熄滅，則表示未充電。若充電連接器未適當連接，則重新連接充電電纜以進行充電。



   注意

   • 只有當排檔旋鈕處於 P (停車) 位置時才會進行充電。可在 ENGINE START/STOP (引擎發動/熄火) 按鈕處於 ACC 位置時給電池充電。但 12-V 電池可能會放電。因此，如有可能，在 ENGINE START/STOP (引擎發動/熄火) 按鈕處於 OFF 位置時給電池充電。

   • 將排檔旋鈕從 P (停車) 移至 R (倒車)/N (空檔)/D (前進) 位置即可停止充電流程。若要重啟充電流程，則將排檔旋鈕移至 P (停車) 位置，將 ENGINE START/STOP (引擎發動/熄火) 按鈕置於 OFF 位置並斷開充電電纜。而後，連接充電電纜並重啟充電流程。

10. 充電開始後，儀表板上顯示預計充電時間大約 1 分鐘。充電時打開駕駛席車門，亦會顯示。設定定時充電後，預計充電時間顯示為「--」。



1. 關閉所有開關，將排檔旋鈕移至 P (停車) 位置，然後關閉車輛。

2. 將插頭連接到家用電源插座上。



3. 檢查控制盒上的電源燈（綠色）是否亮起。



4. 踩下煞車踏板，使用停車煞車裝置。

5. 按下充電插孔門的後中央邊緣，以打開充電插孔門。



6. 清除充電連接器和充電插孔上的灰塵。

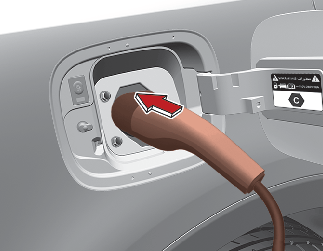

7. 握住充電連接器手柄。




   然後，將其插入充電插孔，直到聽到咔嗒聲。如果未完全連接，則充電連接器和充電端子之間連接不當可能會引起火災。

8. 自動開始充電 (充電燈亮起)。



9. 檢查儀表板上的高壓電池充電電纜連接指示燈是否亮起。



   如果指示燈熄滅，則表示未充電。若充電連接器未適當連接，則重新連接充電電纜以進行充電。



   注意

   • 只有當排檔旋鈕處於 P (停車) 位置時才會進行充電。可在 ENGINE START/STOP (引擎發動/熄火) 按鈕處於 ACC 位置時給電池充電。但 12-V 電池可能會放電。因此，如有可能，在 ENGINE START/STOP (引擎發動/熄火) 按鈕處於 OFF 位置時給電池充電。

   • 將排檔旋鈕從 P (停車) 移至 R (倒車)/N (空檔)/D (前進) 位置即可停止充電流程。若要重啟充電流程，則將排檔旋鈕移至 P (停車) 位置，將 ENGINE START/STOP (引擎發動/熄火) 按鈕置於 OFF 位置並斷開充電電纜。而後，連接充電電纜並重啟充電流程。

10. 充電開始後，儀表板上顯示預計充電時間大約 1 分鐘。充電時打開駕駛席車門，亦會顯示。設定定時充電後，預計充電時間顯示為「--」。



建議小電流充電器電纜在使用後放入存儲箱。

1. 斷開充電連接器之前，確保車門已解鎖。車門鎖定時，充電連接器鎖定系統不會允許斷開。為防止充電電纜失竊，當車門鎖定時，不能將充電連接器從插孔上斷開。但如果車輛處於充電連接器 AUTO 模式，則充電完成時，充電連接器自動從插孔解鎖。



   注意

   若要斷開充電連接器，則解鎖車門，以解開充電連接器鎖定系統。否則，充電連接器和車輛充電插孔可能受損。

2. 握住充電連接器手柄並將其拉出。



3. 確保緊閉充電門。

4. 將插頭從家用電源插座上拔下來。斷開插頭時切勿拉扯電纜。



5. 關閉充電連接器的保護蓋，以防止異物進入端子。

6. 將充電電纜放入電纜儲存室中以對其進行保護。

• 使用經過 Kia 認證的便攜式充電電纜。

• 請勿嘗試修補、拆卸或調整便攜式充電電纜。

• 請勿使用延長線或適配器。

• 如果故障警告燈亮起，則立即停止使用。

• 請勿用濕手觸摸插頭和充電連接器。

• 請勿觸摸 AC 充電連接器的端子部分和車輛上的 AC 充電插孔。

• 請勿將充電連接器連接至不符合法規的電壓。

• 如果便攜式充電電纜已磨損、裸露或存在任何類型的損壞，則請勿使用。

• 如果 ICCB 外殼和 AC 充電連接器受損、破裂或電線裸露，則請不要使用便攜式充電電纜。

• 請勿讓兒童操作或觸摸便攜式充電電纜。

• 保持控制盒無水。

• 保持 AC 充電連接器或插頭端子無異物。

• 請勿踩踏電纜或電線。不要拉扯電纜或電纜，也不要扭曲或折彎它。

• 切勿在有閃電時充電。

• 切勿讓控制盒掉落，或在其上面放置重物。

• 充電時，請勿在充電器附近放置會產生高溫的物體。

• 用破舊或破損的家用電源插座充電可能會導致觸電危險。如果您對家用電源插座的狀況有疑問，請讓有牌照的電工檢查。

• 如果家用電源插座或任何組件過熱或發現燒焦的氣味，請立即停止使用便攜式充電電纜。

連接充電器後無法為高壓電池充電時，請檢查以下方面：

1. 檢查車輛的充電設定。

   (例如，設定定時充電後，當連接了 AC 充電器或便攜式充電器時，不會立即開始充電。)

2. 檢查 AC 充電器、便攜式充電器的工作狀態。

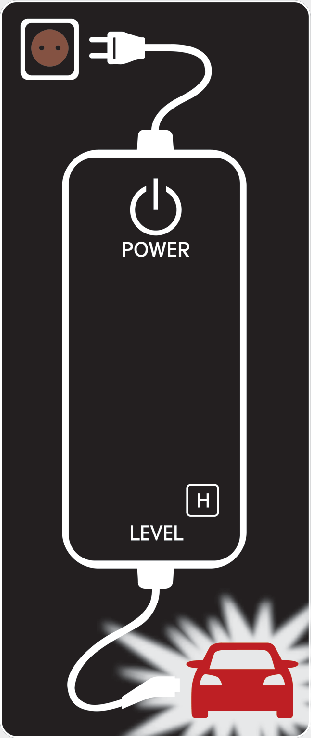

   (便攜式充電器的狀態)

   * 實際的充電狀態指示方式可能會因充電器製造商而有所不同。

3. 當車輛不充電並且儀表板上顯示警告訊息時，請查看相應的訊息。

4. 如果使用其他正常工作的充電器對車輛進行了適當充電，則請聯絡充電器製造商。

5. 如果使用其他正常工作的充電器充電後車輛無法充電，則建議聯絡 Kia 授權經銷商/服務合作夥伴，以便進行檢修。
