保險絲/繼電器盒說明

您可以在保險絲/繼電器盒蓋內側找到說明保險絲/繼電器名稱和容量的保險絲/繼電器標籤。

注意

本手冊內的所有保險絲盒說明並不完全適用於您的車輛。其在印製時準確無誤。檢查您車輛的保險絲盒時，參考保險絲盒標籤。

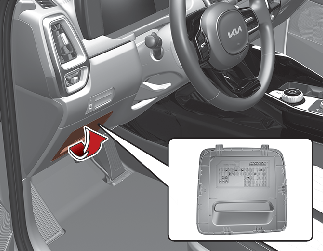

駕駛側保險絲盒

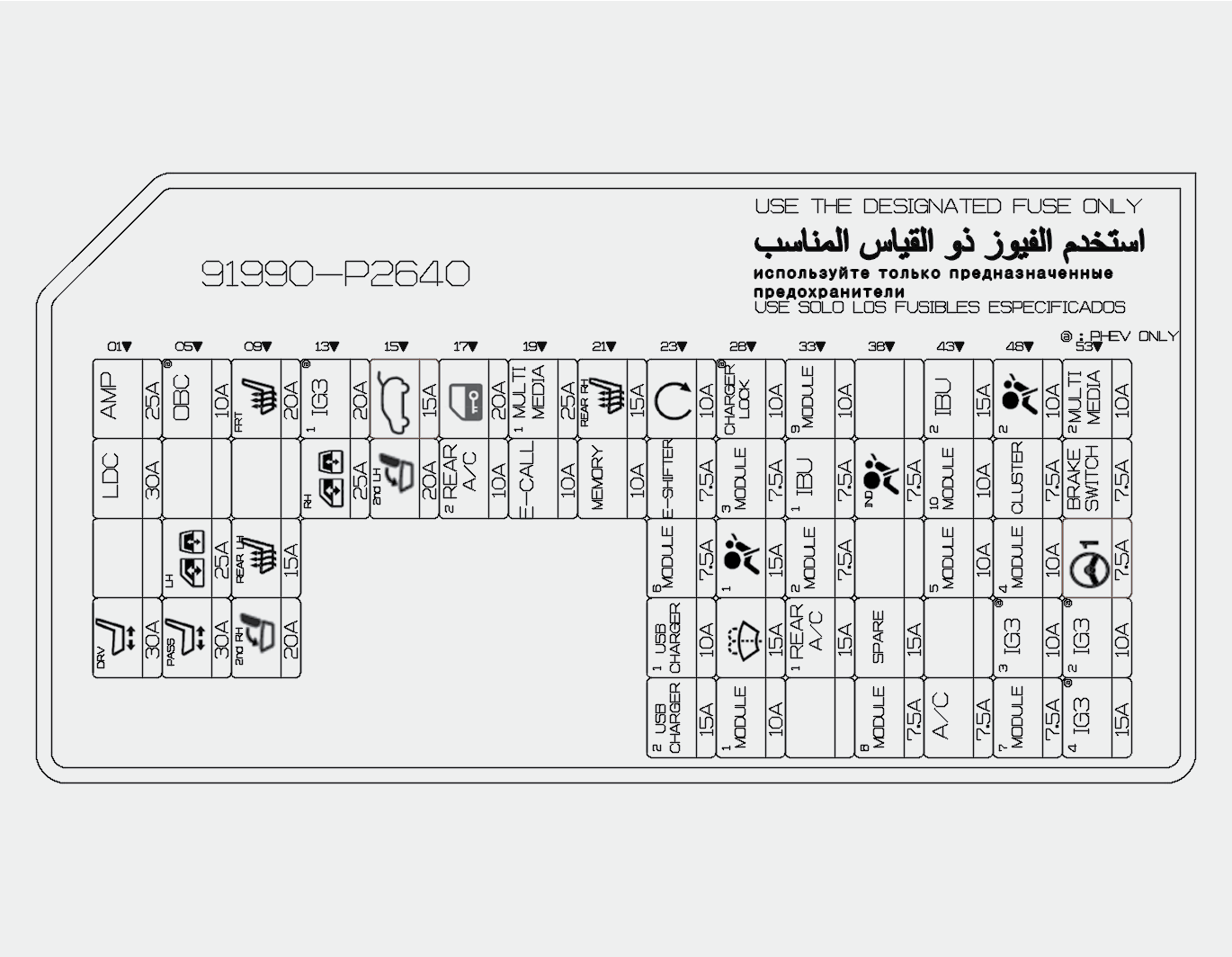

ICU 接線盒

保險絲名稱	保險絲額定值	電路保護
AMP	25A	AMP (放大器)
LDC	30A	未使用
P/座椅（駕駛）	30A	駕駛席電動座椅開關、IMS (整合記憶系統) 控制模組、駕駛席腰墊開關
OBC	10A	[PHEV] OBC (車載充電器)
P/車窗(LH)	25A	駕駛席/乘客安全電動窗模組、乘客電動窗開關、後電動窗開關左手柄側、後安全電動車窗模組左手柄側
P/座椅(PASS)	30A	[HEV] 乘客電動座椅開關、乘客繼電器裝置、乘客電動座椅開關 [PHEV] 乘客電動座椅開關、乘客繼電器裝置
S/加溫器 (FRT)	20A	第一排通風座椅控制模組、第一排座椅加熱器控制模組
S/加溫器（後 LH）	15A	第二排座椅加熱器左手柄側手控制模組
第 2 排座椅摺疊(RH)	20A	第二排座椅右手柄側折疊作動器
IG3 1	20A	[PHEV] ICM 繼電器箱 (IG3 繼電器)
P/車窗 (RH)	25A	駕駛席/乘客安全電動窗模組、乘客電動窗開關、後電動窗開關右手柄側、後安全電動車窗模組右手柄側
尾門打開	15A	後車箱門繼電器
第 2 排座椅摺疊(LH)	20A	第二排座椅加熱器左手柄側手控制模組
車門鎖	20A	[HEV] 車門閉鎖/開鎖繼電器、鎖死繼電器、資料鏈路連接器 [PHEV] 車門閉鎖/開鎖繼電器、鎖死繼電器、資料鏈路連接器、ICM 繼電器箱 (加油口門閉鎖/開鎖繼電器)
後排空調 2	10A	後空調控制模組
MULTI MEDIA 1	25A	音訊、音訊/視訊和導航主機、保險絲 - 多媒體 2
E-CALL	10A	E-Call 單元
S/加溫器（後 RH）	15A	第二排右側座椅加熱器控制模組
MEMORY	10A	[HEV] 電動後車箱裝置、IMS（整合記憶系統）模組、後空調控制模組、後排乘客警示 (ROA)、駕駛／乘客側電動外後視鏡、DAU、雨感測器、前空調控制模組、前空調控制面板、抬頭顯示器 [PHEV] 電動後車箱裝置、IMS（整合記憶系統）模組、後空調控制模組、後排乘客警示 (ROA)、駕駛／乘客側電動外後視鏡、雨感測器、前空調控制模組、前空調控制面板、抬頭顯示器
START (啟動)	10A	點火開關
電子排檔	7.5A	電子變速旋鈕
模組 6	7.5A	未使用
USB 充電器 1	10A	左手柄側／右手柄側行李箱 USB 充電連接器
USB 充電器 2	15A	後控制台左手柄側／右手柄側 USB 充電連接器、駕駛／乘客座椅 USB 充電連接器
充電器鎖	10A	[PHEV] ICM 繼電器箱 (充電器連接器閉鎖/開鎖繼電器)、充電器門鎖模組
模組 3	7.5A	[HEV] IBU（車身整合控制單元）、ADAS 裝置、前視角攝影機、防撞墊開關、全景監控器裝置、LH／RH 後角雷達、4WD（四輪驅動）ECU（電子控制裝置）、前視角攝影機、VESS （虛擬引擎聲音系統）裝置、前控制台開關、駕駛／乘客座椅通風開關 [PHEV] IBU（車身整合控制單元）、ADAS 裝置、前攝影機、防撞墊開關、全景監控器裝置、左手柄側／右手柄側後角雷達、4WD（四輪驅動）ECU（電子控制裝置）、前雷達、VESS（虛擬引擎聲音系統）裝置、前控制台開關、駕駛／乘客座椅通風開關左手柄側/右手柄側
安全氣囊 1	15A	SRS (輔助保護系統 ) 控制模組
WASHER	15A	多功能開關
模組 1	10A	AMP（放大器）、RSE 左手柄側／右手柄側、音訊、音訊／視訊和導航音響主機、IBU (車身整合控制單元)、前 USB 充電連接器左手柄側／右手柄側、ADAS 裝置、E-Call 裝置、全景監控器裝置
模組 9	10A	[HEV] 鑰匙電磁閥、駕駛席/乘客情境燈、ADAS 裝置、資料鏈路連接器、全景監視器單元、DAU、駕駛席/助手席智慧鑰匙外拉手、情境燈裝置、UIP、BBS、駕駛席/乘客車門情境燈裝置 [PHEV] 駕駛席/乘客情境燈、ADAS 裝置、資料鏈路連接器、全景監視器單元、駕駛席車門區域裝置、雨感測器、駕駛席/助手席智慧鑰匙外拉手、情境燈裝置、UIP 感測器、備用電池警報器、駕駛席/乘客車門情境燈裝置
IBU 1	7.5A	[HEV] IBU (車身整合控制單元)、引擎室接線盒 (電池充電/風扇繼電器)、BMS (電池管理系統) 控制模組 [PHEV] IBU (車身整合控制單元)
模組 2	7.5A	[HEV] DAU、頭頂控制台、多功能開關 (R-MDPS) [PHEV] 駕駛席車門區域裝置、頭頂控制台、多功能開關 (R-MDPS) * MDPS (馬達驅動動力方向盤) 如同 EPS (電控動力轉向)。
後排空調 1	15A	後空調鼓風機馬達、ICU 接線盒 (保險絲 - REAR A/C 2)
A/BAG IND	7.5A	儀表板、頭頂控制檯
模組 8	7.5A	ADAS 裝置、第一排通風座椅控制模組、第一排座椅加熱器控制模組、第二排座椅加熱器左手柄側／右手柄側控制模組、後空調控制模組
IBU 2	15A	IBU (車身整合控制單元)
MODULE10	10A	煞車燈開關
模組 5	10A	頭頂控制台、AMP（放大器）、前無線充電裝置
A/C	7.5A	[HEV] 前空調控制面板、前空調控制模組、電子空調壓縮機、引擎室接線 (PTC 加熱器 1 號繼電器、PTC 加熱器 2 號繼電器、鼓風機繼電器) [PHEV] 前空調控制面板、前空調控制模組、引擎室接線 (PTC 加熱器 1 號繼電器、PTC 加熱器 2 號繼電器、鼓風機繼電器)
安全氣囊 2	10A	SRS (輔助保護系統 ) 控制模組
儀表板	7.5A	儀表板，抬頭顯示器
模組 4	10A	[HEV] E-Call 裝置、音訊、音訊／視訊和導航音響主機、資料連結連接器、前空調控制面板、前空調控制模組、防撞墊開關、電鍍鉻鏡、大燈左手柄側／右手柄側、IMS (整合記憶系統) 控制模組、第一排通風座椅控制模組、第一排座椅加熱器控制模組、第二排座椅加熱器左手柄側／右手柄側控制模組 [PHEV] E-Call 裝置、音訊、音訊／視訊和導航音響主機、資料連結連接器、防撞墊開關、電鍍鉻鏡、大燈左手柄側／右手柄側、IMS (整合記憶系統) 控制模組、第一排通風座椅控制模組、第一排座椅加熱器控制模組、第二排座椅加熱器左手柄側／右手柄側控制模組
IG3 3	10A	[PHEV] HPCU\SBW 控制裝置
模組 7	7.5A	IBU (車身整合控制單元)
MULTI MEDIA 2	10A	[HEV] RSE 左手柄側／右手柄側 [PHEV] 後座娛樂系統左手柄側／右手柄側
BRAKE SWITCH	7.5A	煞車燈光開關，IBU (車身整合控制單元)
MDPS	7.5A	MDPS (電機驅動動力轉向) 裝置 * MDPS (馬達驅動動力方向盤) 如同 EPS (電控動力轉向)。
IG3 2	10A	[PHEV] 儀表板、前空調控制面板、前空調控制模組
IG3 4	15A	[PHEV] 電子水泵

引擎室保險絲盒

注意

本手冊內的所有保險絲盒說明並不完全適用於您的車輛。其在印製時準確無誤。檢查您車輛的保險絲盒時，參考保險絲盒蓋內的保險絲盒標籤。該圖示提供您車輛的具體資訊。

引擎室接線盒

保險絲名稱	保險絲額定值	電路保護
冷卻風扇	80A	冷卻風扇馬達
PTC 加熱器1	50A	PTC 加熱器 1 號繼電器
B+2	50A	ICU 接線盒（儀表板模組）
PTC 加熱器2	50A	PTC 加熱器 2 號繼電器
CVVD1	50A	CVVD 執行器
IEB1	40A	IEB 模組
MDPS1	100A	MDPS (電機驅動動力轉向) 裝置 * MDPS (馬達驅動動力方向盤) 如同 EPS (電控動力轉向)。
B+6	60A	PCB 接線盒 (保險絲 - IG2, IG1)
IEB2	60A	IEB 模組
B+5	50A	ICU 接線盒 (保險絲 - P/SEAT(DRV)、P/WINDOW(LH), P/SEAT(PASS)、S/HEATER (REAR LH)、2nd ROW SEAT FOLDING)
後排加熱	40A	後排加熱繼電器
電動尾門	40A	電動尾門單元
天窗	40A	天窗馬達（玻璃）
E-SHIFTER1	30A	SBW (線控變速) 控制裝置
TRAILER1	50A	拖車模組
IEB3	60A	IEB 模組
B+3	50A	ICU 接線盒（儀表板模組）
TRAILER2	20A	拖車模組
電瓶C /風扇	15A	[HEV] 電池充電/風扇繼電器 (電池充電/風扇繼電器)
OPCU	20A	OPU
HPCU1	10A	HPCU (油電動力控制單元)
FUEL PUMP	20A	燃油泵繼電器
兒童安全鎖	15A	PCB 接線盒 (兒童閉鎖／開鎖繼電器)
BLOWER	50A	鼓風機繼電器
B+4	50A	[HEV] ICU 接線盒 (保險絲 - AMP, S/HEATER (FRT)、P/WINDOW (RH)、2nd ROW SEAT FOLDING(LH)) [PHEV] ICU 接線盒 (保險絲 - AMP、OBC、S/HEATER (FRT)、IG3 1、P/WINDOW (RH)、2nd ROW SEAT FOLDING(LH))
B+1	40A	[HEV] ICU 接線盒 (保險絲 - TAILGATE OPEN、DOOR LOCK、MULTI MEDIA 1、S/HEATER (REAR RH)、MEMORY、MODULE 9、IBU 2、AIR BAG 2、BRAKE SWITCH、長期負載閂鎖繼電器) [PHEV] ICU 接線盒 (保險絲 - TAILGATE OPEN、DOOR LOCK、S/HEATER (REAR RH)、MEMORY、START、MODULE 9、IBU 2、AIR BAG 2、BRAKE SWITCH、長期負載閂鎖繼電器)
BATTERY MANAGEMENT	10A	BMS (電池管理系統) 控制模組
4WD	20A	4WD（四輪驅動）ECU (電子控制單元)
TCU	15A	TCM（變速器控制模組）
AMS	10A	電池感測器
E-SHITER2	10A	SBW (線控變速) 控制裝置
EWP1	10A	電子水泵
HEATED MIRROR	10A	[HEV] 前空調控制面板、前空調控制模組、電子空調壓縮機、引擎室接線 (PTC 加熱器 1 號繼電器、PTC 加熱器 2 號繼電器、鼓風機繼電器) [PHEV] 駕駛／乘客側電動外後視鏡、前空調控制面板
A/C1	10A	未使用
W/S 加熱玻璃 1	50A	未使用
W/S 加熱玻璃 2	50A	未使用

PCB 盒

保險絲名稱	保險絲額定值	電路保護
IG2	40A	點火開關 2 繼電器
IG1	40A	點火開關 1 繼電器、ACC 繼電器
WIPER2	7.5A	IBU (車身整合控制單元)
感測器6	20A	氧感測器 (下)
感測器 1	20A	點火線圈 #1/#2/#3/#4
感測器8	10A	OPU
ECU2	10A	ECM (引擎控制模組)、CVVD 執行器
感測器5	10A	引擎室接線盒 (燃油泵繼電器)
HPCU2	10A	HPCU (油電動力控制單元)
EWP2	10A	電子水泵、電子水泵 (HEV (混合動力電動車輛))
感測器9	20A	未使用
感測器3	20A	ECM（引擎控制模組）
感測器 2	15A	有效淨化泵
WIPER1	30A	前雨刷電機、前雨刷 (低) 繼電器
後雨刷	15A	後雨刷繼電器、後雨刷電機
喇叭	15A	喇叭繼電器
A/C	10A	未使用
B/A HORN	15A	防盜警報喇叭繼電器
E-SHIFTER3	7.5A	SBW (線控變速) 控制裝置
TCU2	10A	TCM（變速器控制模組）
感測器4	10A	[HEV] 淨化控制電磁閥、油控制閥 #1/#2 (進氣/排氣)、油泵電磁閥、RCV (再循環閥控制) 控制電磁閥、冷卻風扇馬達 [PHEV] 淨化控制電磁閥、油控制閥 #1/#2 (進氣/排氣)、油泵電磁閥、RCV (再循環閥控制) 控制電磁閥、ELCM (蒸發洩露檢查模組)
感測器7	15A	氧感測器 (上)
ECU1	15A	ECM（引擎控制模組）
ECU3	20A	ECM（引擎控制模組）
ABS4	7.5A	IEB 模組
電源插座 2	20A	後控制台電源插座
電源插座1	20A	行李箱電源插座

繼電器

參考下表的繼電器類型。

繼電器名稱	類型
燃油泵繼電器	微型
電池充電/風扇繼電器	微型
PTC 加熱器 1 號繼電器	微型
防盜警報喇叭繼電器	微型
PTC 加熱器 2 號繼電器	微型
鼓風機繼電器	微型
後排加熱繼電器	迷你型

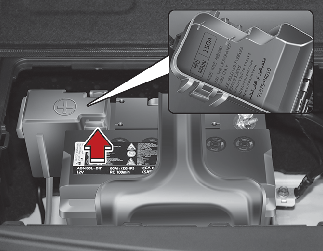

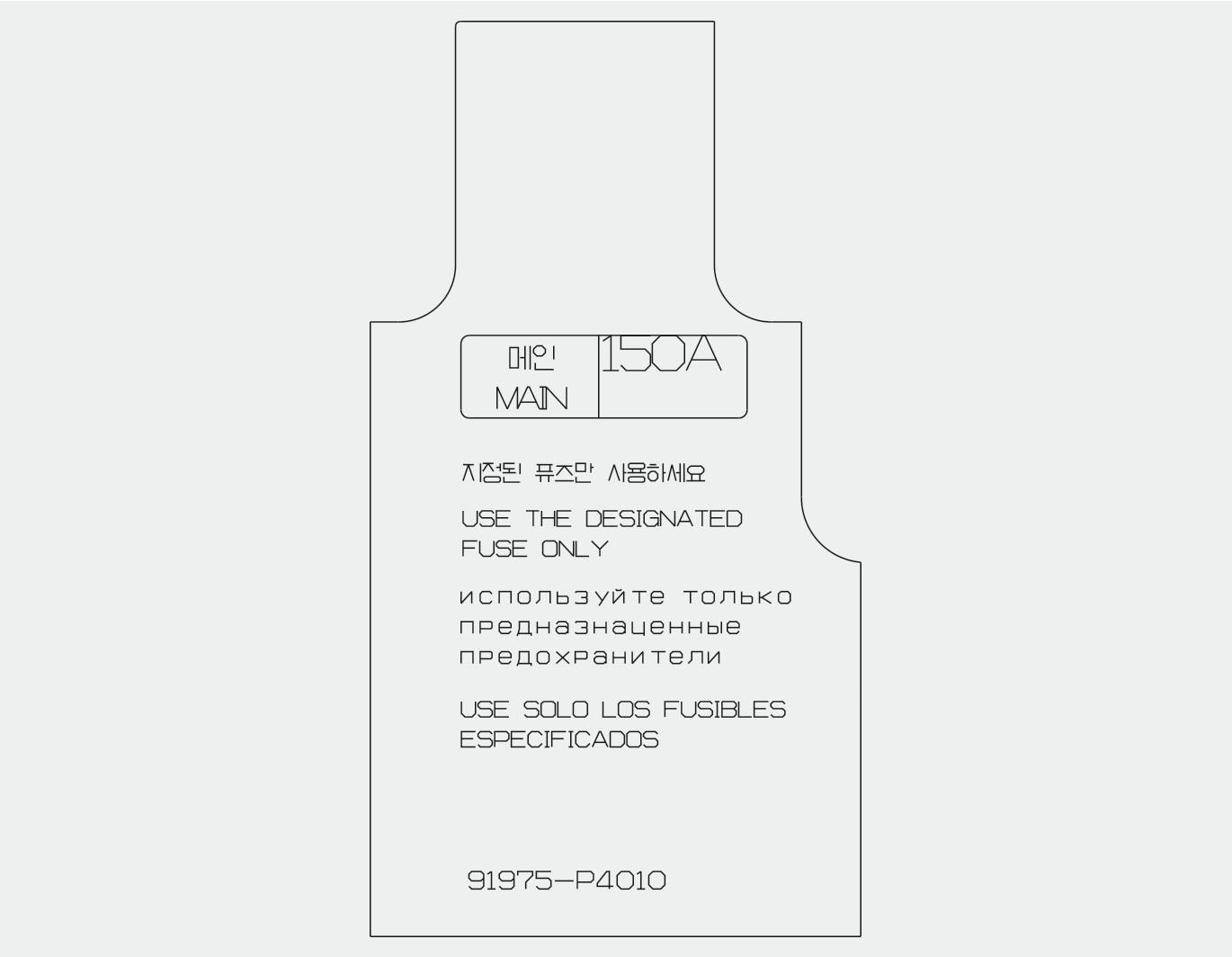

引擎室保險絲盒（電瓶端子蓋）
