插入式混合動力車輛組件

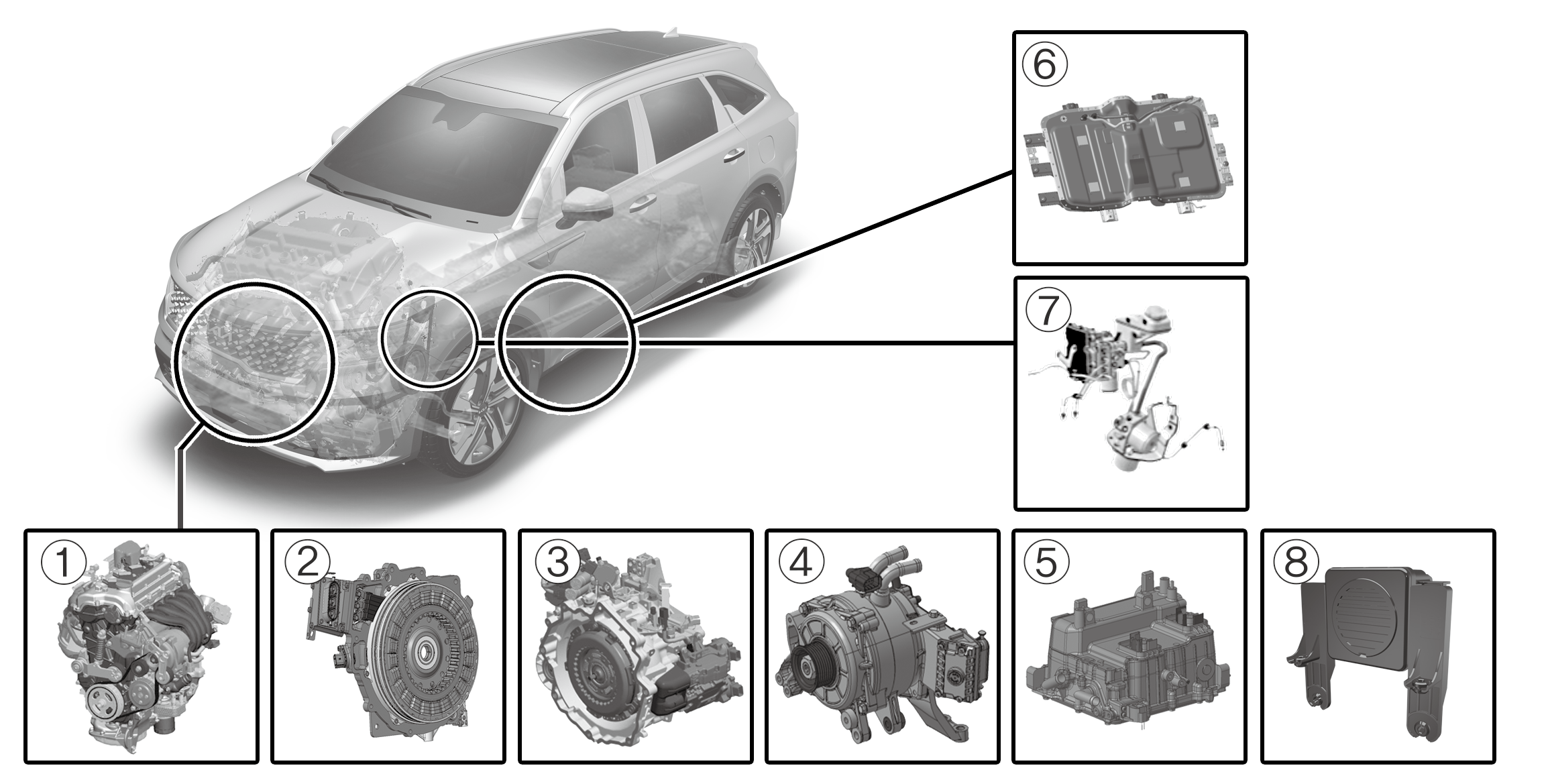

* 實際形狀可能與圖示不同。

  1. 引擎:1.6L

  2. 馬達:66.9kW

  3. 變速器:6AT

  4. 油電動力起動發電機 (HSG)

  5. HPCU (油電動力控制單元)

  6. 高壓電池系統

  7. 再生煞車系統

  8. 虛擬引擎聲音系統 (VESS)

混合動力電池使用高電壓以操控電動馬達和其他元件。觸摸高壓會有危險。

您的車輛配備了橙色絕緣層和高壓組件覆蓋層,以保護人員免遭觸電。高壓警告標籤貼在某些系統組件上,作為附加警告。讓專業的保養廠檢修您的車輛。Kia 建議諮詢授權的 Kia 經銷商/服務合作夥伴。

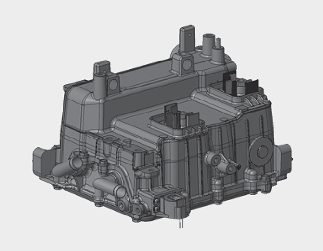

HPCU (油電動力控制單元) *1

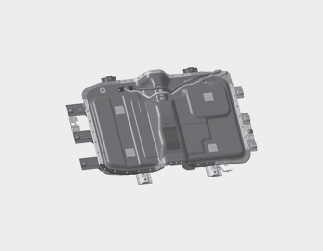

高壓電池系統 *2

* 1:位於引擎室

* 2:位於第一排座椅下方

警告

切勿觸摸橙色或帶有高壓標籤的組件,包括電線、電纜和連接件。若損壞或移除絕緣層或覆蓋層,則可能會導致嚴重的傷害或觸電。

警告

更換引擎室中的保險絲時,切勿觸摸 HPCU。HPCU 承載高壓。觸摸 HPCU 可能會導致觸電、重傷或死亡。

警告

在混合動力系統中,混合動力電池使用高壓來運行電動機和其他組件。此高壓混合動力電池系統可能非常危險。

切勿觸摸混合動力系統。若觸摸混合電池系統,可能會造成嚴重的傷害或死亡。

小心

攜帶易燃液體進入車內時要小心。如果液體洩漏並流入高壓電池中,可能會導致運行和安全問題。

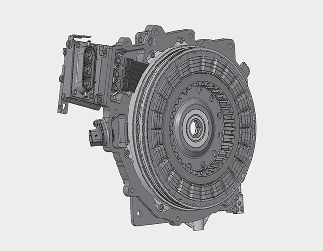

驅動馬達 *3

* 3:位於引擎室

警告

與所有電池一樣,避免液體與混合動力電池接觸。如果電池受損,並且電解液濺到您身上、衣服上或眼睛裡,請立即用大量淡水沖洗。

警告

請勿使用零件市場的電池充電器為混合動力電池充電。否則可能會導致死亡或重傷。

警告

高水位

  • 避免高水位,因為這可能會導致您的車輛被水浸透,並可能損害高壓組件。

  • 如果您的車輛浸沒在等於車輛高度一半的水中,請勿觸摸車輛內的任何高壓組件。一旦浸入水中,觸摸高壓組件可能會導致嚴重的灼傷或觸電,甚至可能導致死亡或重傷。

警告

將液體放入後車箱

不要將大量裝在敞口容器的水帶入車內。如果水濺到 HEV 電池上,可能會造成短路並損壞電池。

小心

清潔引擎

清潔引擎室時,請勿用水清洗。水可能引起電弧並損壞電子部件和組件。

警告

高壓暴露

  • 混合動力電池系統中的高壓非常危險,可能導致嚴重的灼傷和觸電。這樣可能會導致重傷或死亡。

  • 為了您的安全,切勿觸摸、更換、拆卸或移除混合動力電池系統的任何部分,包括組件、電纜和連接器。

警告

使用水和液體

如果水或液體與混合動力系統的組件接觸,並且您也與水接觸,則可能會因觸電而導致嚴重傷害或死亡。

警告

高溫組件

當混合動力電池系統運行時,HEV 電池系統可能發燙。即便觸摸 HEV 系統的絕緣組件,也可能會導致灼傷。

小心

長時間停車

長時間停車可能會導致電池放電,並由於自然放電而導致運行故障。建議大約每 2 個月駕車一次,行駛 15 km (9 英哩)以上。行駛時,電池會自動充電。
