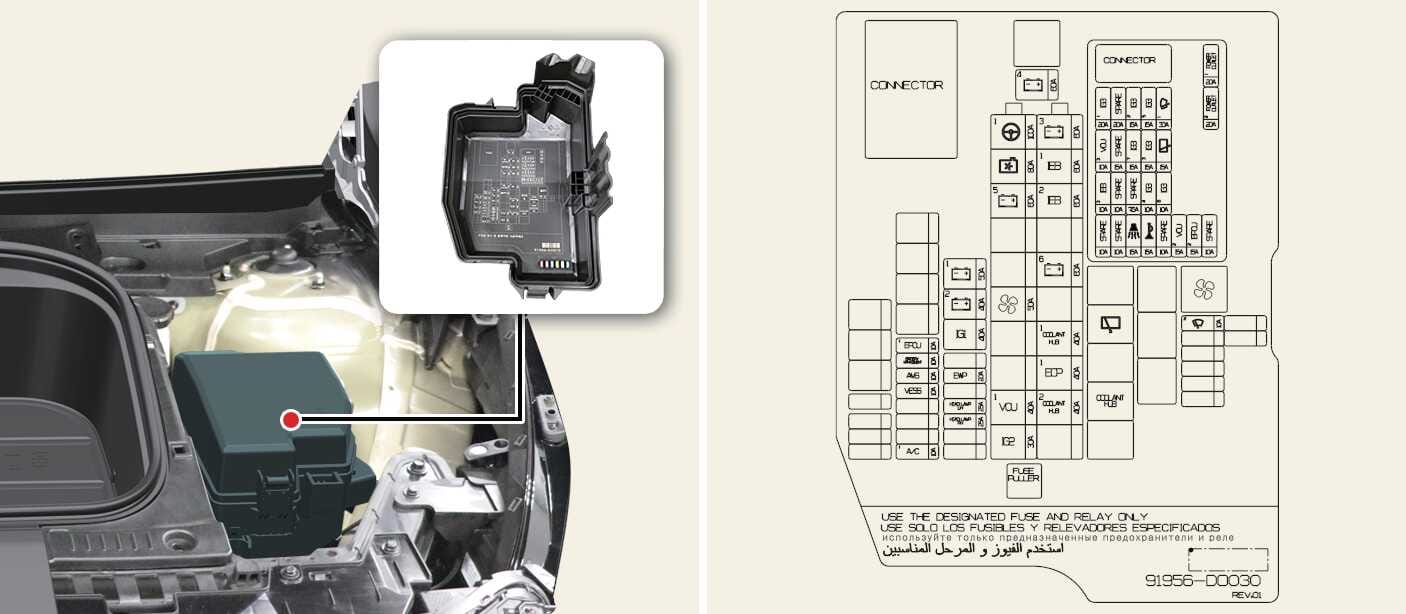

לוח נתיכים בתא המנוע
מעגל (בלוק מצמת P/R)
|
שם הנתיך |
סמל |
ערך נקוב של נתיך |
המעגל המוגן |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
LDC |
|
180A |
P/R Junction (Fuse: P/OUTLET1, T/GATE, EOP1, EOP2) |
|
MDPS1 |
|
100A |
יחידת MDPS הגה כוח מופעל מנוע (MDPS) זהה להגה כוח חשמלי (EPS) |
|
|
MULTI FUSE-3 |
B+5 |
|
60A |
יחידת PCB (ממסר ראשי IG3, נתיך: WIPER1, EPCU1, B/ALARM, HORN, VCU2) |
|
B+3 |
|
60A |
ICU JUNCTION BLOCK (נתיך: נעילת ילדים, AFCU, דלת תא מטען פתוחה, EPCU 3, מודולה8 , חימום מושב קדמי, גג שמש 1, חלון נוסע שמאלי, AMP, חלון נוסע ימני, הזזת מושב נוסע, העברת מושב נוסע, חימום RR של המושב) |
|
|
B+2 |
|
60A |
בלוק מצמת ICU (IPS1, PS6, IPS8, IPS9, IPS10) |
|
|
B+1 |
|
50A |
בלוק מצמת ICU (IPS2, IPS3, IPS5, IPS7, IPS13) |
|
|
IEB1 |
|
60A |
יחידת IEB |
|
|
IEB2 |
|
60A |
יחידת IEB |
|
|
IG1 |
|
40A |
בלוק מצמת P/R (ממסר מחמם אחורי ACC, ממסר IG1) |
|
|
IG2 |
|
40A |
בלוק מצמת P/R (ממסר IG2) |
|
|
MULTI FUSE-2 |
מאוורר קירור מצבר |
|
80A |
מנוע מאוורר הקירור |
|
RR HTD |
|
50A |
בלוק מצמת P/R (ממסר מחמם אחורי) |
|
|
TRAILER1 |
|
50A |
יחידת חיבור גרור |
|
|
מאוורר |
|
50A |
בלוק מצמת P/R (ממסר מפוח) |
|
|
FUSE |
B+4 |
|
40A |
בלוק מצמת ICU (ממסר תפיסת עומס לטווח ארוך, נתיך: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1) |
|
E-SHIFTER1 |
|
40A |
בלוק מצמת P/R , נתיך, ממסר .E SHIFTER E-SHIFTER2) |
|
|
CHARGER1 |
|
10A |
בלוק מצמת P/R (ממסר נעילת מטען, ממסר שחרור נעילת מטען), ICCו, VCMSCDM |
|
|
CHARGER2 |
|
10A |
CDM |
|
|
AMS |
|
10A |
חיישן מצבר 12V |
|
|
EWP1 |
|
20A |
משאבת מים אלקטרונית #1 |
|
|
EWP2 |
|
20A |
משאבת מים אלקטרונית #2 |
|
|
TRAILER2 |
|
20A |
יחידת חיבור גרור |
|
|
VESS |
|
10A |
יחידת VESS |
|
|
VCU1 |
|
40A |
VCU |
|
|
P/OUTLET1 |
|
40A |
ממסר שקע כוח |
|
|
T/GATE |
|
30A |
יחידת PTG |
|
|
IG3 11 |
|
20A |
בלוק מצמת ICU (IG3 8, IG3 7, IG3 10, IG3 9) |
|
|
EOP1 |
|
40A |
משאבת שמן אלקטרונית אחורית |
|
|
EOP2 |
|
40A |
משאבת שמן אלקטרונית קדמית (AWD) |
|
|
E-SHIFTER2 |
|
10A |
ממסר E-Shifter, SCU, תיבת הילוכים אוטומטית ובורר הילוכים סיבובי |
|
|
P/OUTLET3 |
|
20A |
שקע חשמלי מאחור |
|
|
P/OUTLET2 |
|
20A |
שקע חשמל קדמי |
|
בלוק PCB
|
שם הנתיך |
סמל |
ערך נקוב של נתיך |
המעגל המוגן |
|---|---|---|---|
|
WIPER1 |
 |
25A |
בלוק PCB (לוח מודפס) (ממסר מגבים ראשי) |
|
EPCU1 |
 |
15A |
ממיר קדמי (AWD) |
|
צופר אזעקה |
 |
10A |
בלוק PCB (לוח מודפס) (ממסר צופר אזעקה) |
|
צופר |
 |
15A |
בלוק PCB (לוח מודפס) (ממסר צופר) |
|
WIPER2 |
 |
7.5A |
IBU (יחידת בקרה משולבת של המרכב) |
|
VCU2 |
 |
15A |
VCU |
|
IG3 1 |
 |
20A |
ICU JUNCTION BLOCK (נתיך: IG3 8, IG3 7, IG3 10, IG3 9) |
|
IG3 3 |
 |
15A |
משאבת מים אלקטרונית |
|
IG3 5 |
 |
10A |
מערכת ניהול מצבר, שסתום נוזל קירור 3 מצבים |
|
VCU3 |
 |
10A |
VCU |
|
IG3 4 |
 |
10A |
משאבת מים אלקטרונית #1, #2, מדחס מזגן אלקטרוני |
|
IEB3 |
 |
10A |
יחידת IEB |
|
IG3 6 |
 |
10A |
מנוע מאוורר קירור, משאבת שמן אלקטרונית קדמית (AWD) |
|
MDPS2 |
 |
10A |
יחידת MDPS הגה כוח מופעל מנוע (MDPS) זהה להגה כוח חשמלי (EPS) |
|
IG3 2 |
 |
15A |
ממיר קדמי (AWD), VCU |
ממסר
|
שם הממסר |
סמל |
סוג |
|---|---|---|
|
ממסר נעילת המטען |
 |
MICRO |
|
ממסר E-Shifter |
 |
MICRO |
|
ממסר מחמם אחורי |
 |
מיני |
|
ממסר ACC |
 |
MICRO |
|
ממסר IG3 |
|
MICRO |
|
ממסר IG1 |
 |
MICRO |
|
ממסר מפוח |
 |
MICRO |
|
ממסר IG2 |
 |
MICRO |
|
ממסר שקע כוח |
 |
MICRO |
|
ממסר פתיחת המטען |
 |
MICRO |
