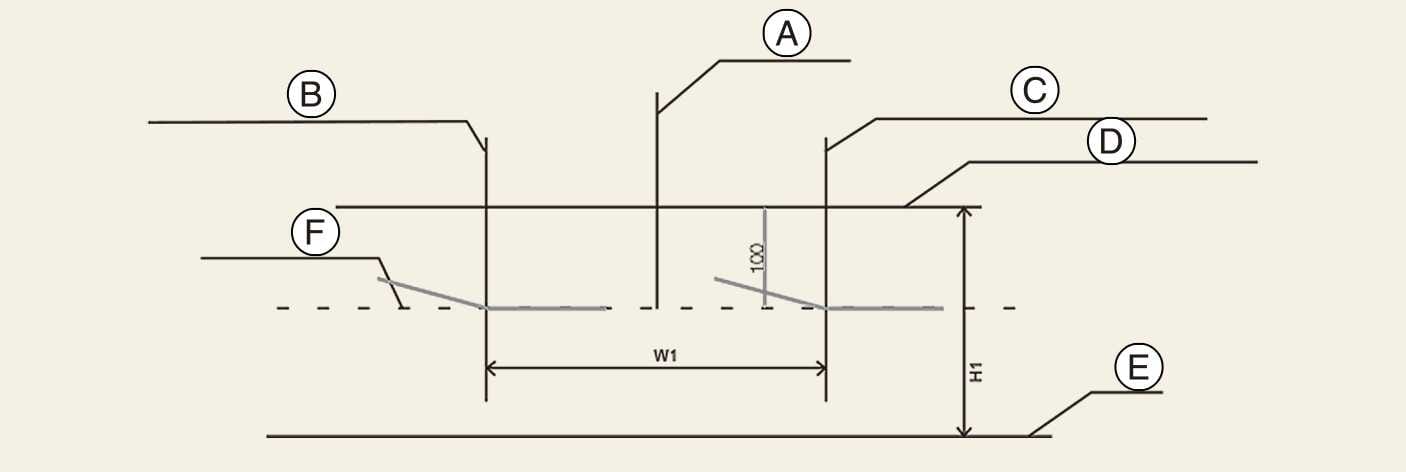

האורות הנמוכים של הפנסים הקדמיים (ברכב שגלגל ההגה מותקן בצד ימין)
OMV093051L
A: מרכז הרכב
B: קו אנכי מול מרכז הנורה של פנס הראשי השמאלי
C: קו אנכי מול מרכז הנורה של הפנס הראשי הימני
D: קו אופקי מול מרכזי הנורות של פנסי הערפל
E: ארקה
F: קו החיתוך של אלומת האור
פעולה
-
הפעל את האורות הנמוכים וצא מהרכב.
-
קו החיתוך של אלומת האור צריך להימצא באזור המתואר בתרשים.
-
כוון את האורות הנמוכים קודם כל בציר האופקי ורק אחר כך בציר האנכי.
-
שחרר את בלם החניה ושלב להילוך N (סרק). בנוסף לכך, אם קיים מתקן איזון הפנס הראשי, כוון את מתג מתקן איזון הפנס הראשי למצב '0'.
