Scheinwerfer und Nebelscheinwerfer ausrichten (nur Europa)

Scheinwerfer ausrichten

Halogen (5-Türer, Kombi)

LED (5-Türer, Kombi, Shooting Brake)

LED (CUV)

Pumpen Sie die Reifen mit dem vorgeschriebenen Luftdruck auf. Außer dem Fahrer, dem Ersatzrad und den Werkzeugen dürfen sich keine Lasten im Fahrzeug befinden.

Das Fahrzeug muss auf ebenem Untergrund stehen.

Zeichnen Sie vertikale Linien (die durch die jeweiligen Mittelpunkte der Scheinwerfer führen) und eine horizontale Linie (die durch die Mittelpunkte der Scheinwerfer führt) auf die Leinwand.

Wenn die Scheinwerfer und die Batterie normal funktionieren, richten Sie die Scheinwerfer so aus, dass der hellste Punkt auf die horizontalen und vertikalen Linien fällt.

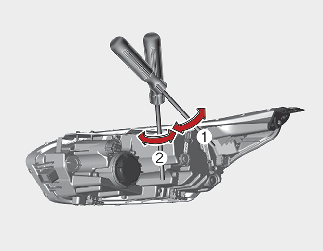

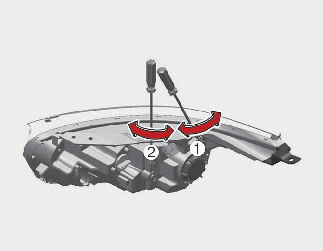

Um das Abblendlicht nach links oder rechts auszurichten, drehen Sie den Schraubendreher (1) nach links oder rechts. Um das Abblendlicht nach oben und unten zu stellen, drehen Sie den Regler (2) im bzw. gegen den Uhrzeigersinn.

Nebelscheinwerfer ausrichten

5-Türer, Wagon

5-Türer, Wagen, Schussbremse (GT-Linie)

Crossover

Der vordere Nebelscheinwerfer kann genauso justiert werden wie die normalen Scheinwerfer.
Schalten Sie die vorderen Nebelscheinwerfer bei voll aufgeladener Batterie ein und justieren Sie die Nebelscheinwerfer.

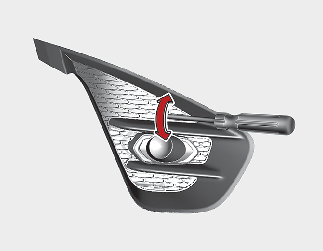

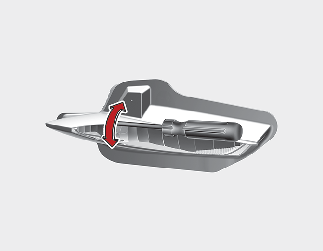

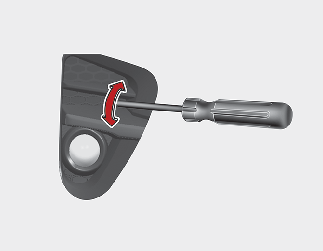

Drehen Sie zur Ausrichtung des vorderen Nebelscheinwerfers nach oben und unten den Schraubenzieher nach links oder rechts.

Ausrichtungspunkt

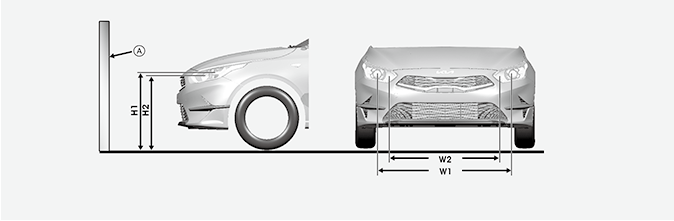

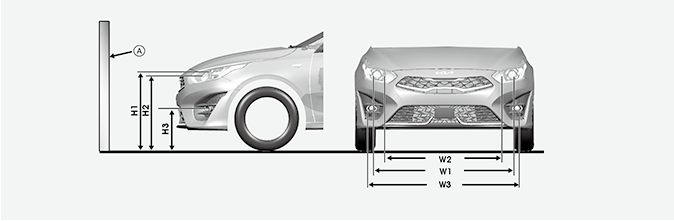

5-Türer, Wagon (Standardausführung) - Halogen Typ A

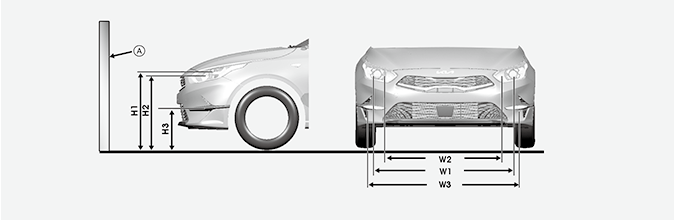

5-Türer, Wagon (Standardausführung) - Halogen Typ B

* A: Anzeige

5-Türer, Wagon (Modell GT-Line) - Halogen-Typ

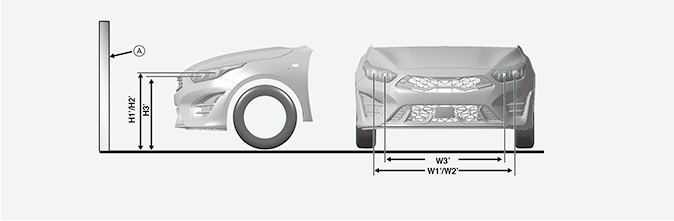

5-Türer, Wagon, Shooting Brake - LED-Typ

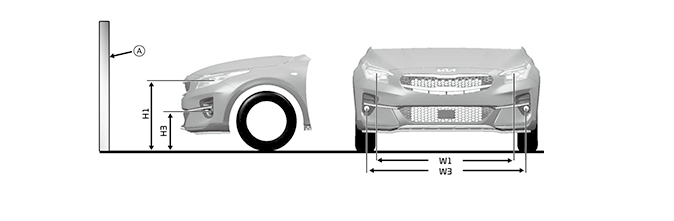

CUV (16/18-Zoll-Reifen)

5 Türen, Wagon (Standardausführung)

Fahrzeugzustand	Scheinwerfer (Halogen Typ A)
	Höhe über Grund		Entfernung zwischen Lampen
	Abblendlicht	Fernlicht	Abblendlicht	Fernlicht
	H1	H2	W1	W2
Ohne Fahrer [mm (Zoll)]	706 (27,8)	684 (26,9)	1.344 (52,9)	1.112 (43,8)
Mit Fahrer [mm (Zoll)]	700 (27,6)	678 (26,7)	1.344 (52,9)	1.112 (43,8)

Fahrzeugzustand	Scheinwerfer (Halogen Typ B)				Scheinwerfer (LED-Typ)
	Höhe über Grund		Entfernung zwischen Lampen		Höhe über Grund	Entfernung zwischen Lampen
	Abblendlicht	Fernlicht	Abblendlicht	Fernlicht	Abblendlicht/Fernlicht	Abblendlicht/Fernlicht
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
Ohne Fahrer [mm (Zoll)]	706 (27,8)	684 (26,9)	1.344 (52,9)	1.112 (43,8)	714 (28,1)	1.404 (55,3)
Mit Fahrer [mm (Zoll)]	700 (27,6)	678 (26,7)	1.344 (52,9)	1.112 (43,8)	708 (27,9)	1.404 (55,3)

Fahrzeugzustand	Nebelscheinwerfer (Glühlampe)		Nebelscheinwerfer (LED-Typ)
	Höhe über Grund	Entfernung zwischen Lampen	Höhe über Grund	Entfernung zwischen Lampen
	H3	W3	H3'	W3'
Ohne Fahrer [mm (Zoll)]	370 (14,6)	1.426 (56,1)	694 (27,3)	1.191 (48,9)
Mit Fahrer [mm (Zoll)]	366 (14,4)	1.426 (56,1)	688 (27,1)	1.191 (48,9)

5-Türer, Wagon (GT-Line/GT-Modell)

Fahrzeugzustand	Scheinwerfer (Halogen)				Scheinwerfer (LED-Typ)
	Höhe über Grund		Entfernung zwischen Lampen		Höhe über Grund	Entfernung zwischen Lampen
	Abblendlicht	Fernlicht	Abblendlicht	Fernlicht	Abblendlicht/Fernlicht	Abblendlicht/Fernlicht
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
Ohne Fahrer [mm (Zoll)]	698 (27,5)	676 (26,6)	1.344 (52,9)	1.112 (43,8)	706 (27,8)	1.404 (55,3)
Mit Fahrer [mm (Zoll)]	692 (27,2)	670 (26,4)	1.344 (52,9)	1.112 (43,8)	700 (27,5)	1.404 (55,3)

Fahrzeugzustand	Nebelscheinwerfer (Glühlampe)		Nebelscheinwerfer (LED-Typ)
	Höhe über Grund	Entfernung zwischen Lampen	Höhe über Grund	Entfernung zwischen Lampen
	H3	W3	H3'	W3'
Ohne Fahrer [mm (Zoll)]	371 (14,6)	1.449 (57,1)	686 (27,0)	1.191 (48,9)
Mit Fahrer [mm (Zoll)]	357 (14,1)	1.449 (57,1)	682 (26,9)	1.191 (48,9)

Shooting Brake (GT-Line/GT-Modell)

Fahrzeugzustand	Scheinwerfer (Halogen)				Scheinwerfer (LED-Typ)
	Höhe über Grund		Entfernung zwischen Lampen		Höhe über Grund	Entfernung zwischen Lampen
	Abblendlicht	Fernlicht	Abblendlicht	Fernlicht	Abblendlicht/Fernlicht	Abblendlicht/Fernlicht
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
Ohne Fahrer [mm (Zoll)]	701 (27,6)	679 (26,7)	1.344 (52,9)	1.112 (43,8)	709 (27,9)	1.404 (55,3)
Mit Fahrer [mm (Zoll)]	695 (27,4)	673 (26,5)	1.344 (52,9)	1.112 (43,8)	703 (27,7)	1.404 (55,3)

Fahrzeugzustand	Nebelscheinwerfer (Glühlampe)		Nebelscheinwerfer (LED-Typ)
	Höhe über Grund	Entfernung zwischen Lampen	Höhe über Grund	Entfernung zwischen Lampen
	H3	W3	H3'	W3'
Ohne Fahrer [mm (Zoll)]	371 (14,6)	1.449 (57,1)	689 (27,1)	1.191 (48,9)
Mit Fahrer [mm (Zoll)]	357 (14,1)	1.449 (57,1)	685 (27,0)	1.191 (48,9)

CUV (16-Zoll-Reifen)

Fahrzeugzustand	Scheinwerfer (LED-Typ)		Nebelscheinwerfer (Glühlampe)
	Höhe über Grund	Entfernung zwischen Lampen	Höhe über Grund	Entfernung zwischen Lampen
	Abblendlicht/Fernlicht	Abblendlicht/Fernlicht	H3	W3
	H1	W1	H3	W3
Ohne Fahrer [mm (Zoll)]	743 (29,3)	1.339 (52,7)	423 (16,7)	1.547 (60,9)
Mit Fahrer [mm (Zoll)]	737 (29,0)	1.339 (52,7)	429 (16,9)	1.547 (60,9)

CUV (18-Zoll-Reifen)

Fahrzeugzustand	Scheinwerfer (LED-Typ)		Nebelscheinwerfer (Glühlampe)
	Höhe über Grund	Entfernung zwischen Lampen	Höhe über Grund	Entfernung zwischen Lampen
	Abblendlicht/Fernlicht	Abblendlicht/Fernlicht	H3	W3
	H1	W1	H3	W3
Ohne Fahrer [mm (Zoll)]	754 (29,7)	1.339 (52,7)	435 (17,1)	1.547 (60,9)
Mit Fahrer [mm (Zoll)]	748 (29,4)	1.339 (52,7)	429 (16,9)	1.547 (60,9)

Abblendlicht (links)

Basierend auf einer Projektionsfläche im Abstand von 10 m

A: Fahrzeugachse

B: Vertikale Linie vom Mittelpunkt der linken Scheinwerferglühbirne

C: Vertikale Linie vom Mittelpunkt der rechten Scheinwerferglühbirne

D: Horizontale Linie vom Mittelpunkt der Scheinwerferglühbirne

E: Boden

F: Grenzlinie

Schalten Sie das Abblendlicht mit 1 Fahrer (75 kg) an Bord ein.

Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.

Stellen Sie zunächst die Hell-Dunkel-Grenze ein, die mit der horizontalen Linie übereinstimmen soll, und dann die vertikale Linie.

Wenn das Fahrzeug mit einer Scheinwerferhöhenverstellung ausgestattet ist, stellen Sie die Scheinwerferhöhe mit 0 Positionen ein.

* Wenn ein Ausrichten erforderlich ist, stellen Sie den Zielpunkt nach der tatsächlichen Messung der Bodenfreiheit eines Fahrzeugs ein oder Kia empfiehlt, einen autorisierten Kia-Händler/Servicepartner aufzusuchen. Dies liegt daran, dass sie von der tatsächlichen Bodenfreiheit eines Fahrzeugs abweichen kann.

Abblendlicht (rechts)

Basierend auf einer Projektionsfläche im Abstand von 10 m

A: Fahrzeugachse

B: Vertikale Linie vom Mittelpunkt der linken Scheinwerferglühbirne

C: Vertikale Linie vom Mittelpunkt der rechten Scheinwerferglühbirne

D: Horizontale Linie vom Mittelpunkt der Scheinwerferglühbirne

E: Boden

F: Grenzlinie

Schalten Sie das Abblendlicht mit 1 Fahrer (75 kg) an Bord ein.

Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.

Stellen Sie zunächst die Hell-Dunkel-Grenze ein, die mit der horizontalen Linie übereinstimmen soll, und dann die vertikale Linie.

Wenn das Fahrzeug mit einer Scheinwerferhöhenverstellung ausgestattet ist, stellen Sie die Scheinwerferhöhe mit 0 Positionen ein.

Nebelscheinwerfer

Basierend auf einer Projektionsfläche im Abstand von 10 m

A: Fahrzeugachse

B: Vertikale Linie vom Mittelpunkt der linken Nebelscheinwerfer-Glühbirne

C: Vertikale Linie vom Mittelpunkt der rechten Nebelscheinwerfer-Glühbirne

D: Horizontale Linie vom Mittelpunkt der Nebelscheinwerferglühbirne

E: Boden

F: Grenzlinie

G: Obere Grenze

Schalten Sie das Abblendlicht mit 1 Fahrer (75 kg) an Bord ein.

Die Hell-Dunkel-Grenze sollte im zulässigen Bereich liegen (schraffierte Region).
