Comment vérifier le symbole sur l’étiquette de charge (pour l’Europe) (si équipé)

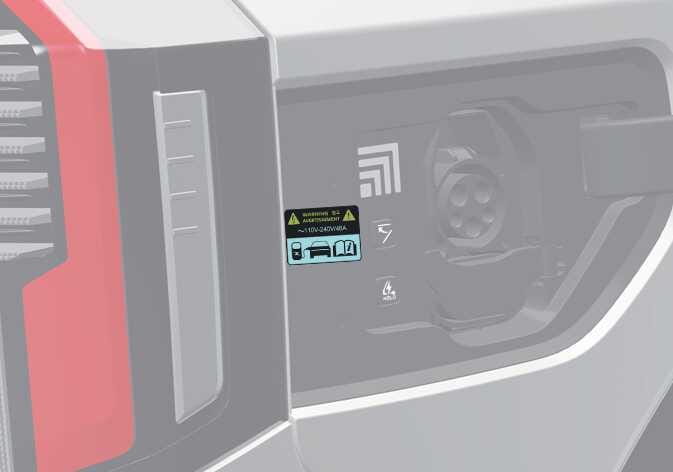

ENTRÉE de charge du véhicule

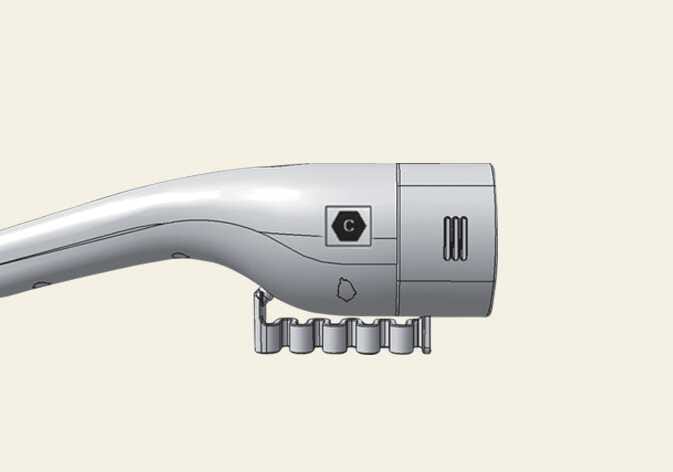

PRISE du connecteur de charge
OMV103011L
OMV103013L

< Emplacement du symbole et exemple d’application >
OMV103012R

Mesures de précaution relatives à la charge CA et au chargeur d’entretien* (câble de charge portable*) (charge CA)

  1. Après avoir ouvert la trappe de charge, vérifiez le symbole de charge situé dans la partie inférieure de l’étiquette d’avertissement

  2. Vérifiez le symbole du connecteur de charge sur le câble du chargeur CA et d’entretien.

  3. Après avoir vérifié la lettre du symbole de charge, procédez à l’étape de charge.

    Se reporter à Tableau des symboles de l’étiquette de charge électrique (pour l’Europe).

  4. Risques de dysfonctionnement, d’incendie, de blessures, etc. lorsque le connecteur de charge est utilisé avec un symbole qui ne correspond pas.

: En fonction de votre région, ce câble peut ne pas être fourni dans votre véhicule.

Mesures de précaution relatives à la charge CC (charge CC)

  1. Après avoir ouvert la trappe de charge, vérifiez le symbole de charge situé dans la partie inférieure de l’étiquette d’avertissement

  2. Vérifiez le symbole de connecteur de charge sur la station de charge haute vitesse.

  3. Après avoir vérifié la lettre du symbole de charge, procédez à l’étape de charge.

    Se reporter à Tableau des symboles de l’étiquette de charge électrique (pour l’Europe).

  4. Risques de dysfonctionnement, d’incendie, de blessures, etc. lorsque le connecteur de charge est utilisé avec un symbole qui ne correspond pas.

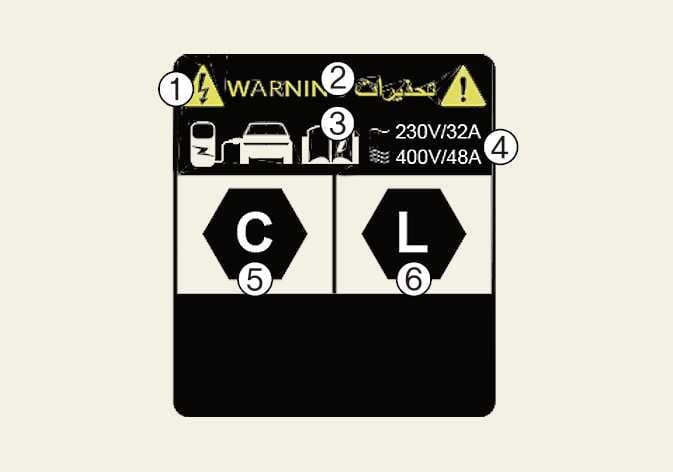

Étiquette de charge électrique (pour l’Europe)

OMV103012R

  1. Avertissement en cas de haute tension

  2. Symbole de la trappe de charge

  3. Pour de plus amples informations, reportez-vous à Comment vérifier le symbole sur l’étiquette de charge (pour l’Europe).

  4. Tension et courant de charge

    ( ) : CA monophasé

    ( ) : CA triphasé

5 à 7 : Symbole pour le type de charge. Pour de plus amples informations, reportez-vous à Tableau des symboles de l’étiquette de charge électrique (pour l’Europe).

Tableau des symboles de l’étiquette de charge électrique (pour l’Europe)

Charge du chargeur d’entretien* et CA

: En fonction de votre région, ce câble peut ne pas être fourni dans votre véhicule.

Type d’alimentation

Standard

Configuration

Type d’accessoire

Plage de tension

Identifiant

CA

EN 62196-2

TYPE 2

Connecteur et prise d’alimentation du véhicule

≤ 480 V RMS
Charge CC

Type d’alimentation

Standard

Configuration

Type d’accessoire

Plage de tension

Identifiant

CC

EN 62196-3

FF

Connecteur et prise d’alimentation du véhicule

50 à 500 V

200 à 920 V
