Orientación de los faros (para Europa)
Orientación de los faros
Funcionamiento
-
Infle los neumáticos a la presión especificada y retire toda carga del vehículo excepto el conductor, el neumático de repuesto y las herramientas.
-
Coloque el vehículo sobre una superficie plana.
-
Trace líneas verticales (que pasen por los centros respectivos de los faros) y una línea horizontal (que pase por el centro de los faros) en la pantalla.
-
Con los faros y la batería en estado normal, oriente los faros de modo que la parte más intensa se dirija a las líneas verticales y horizontal.
-

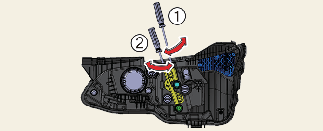

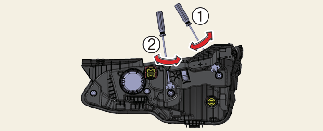

Para orientar la luz de cruce derecha o izquierda, gire el destornillador (1) en sentido horario o antihorario. Para orientar hacia arriba o hacia abajo el haz de las luces de cruce, gire el destornillador (2) en sentido horario o antihorario.

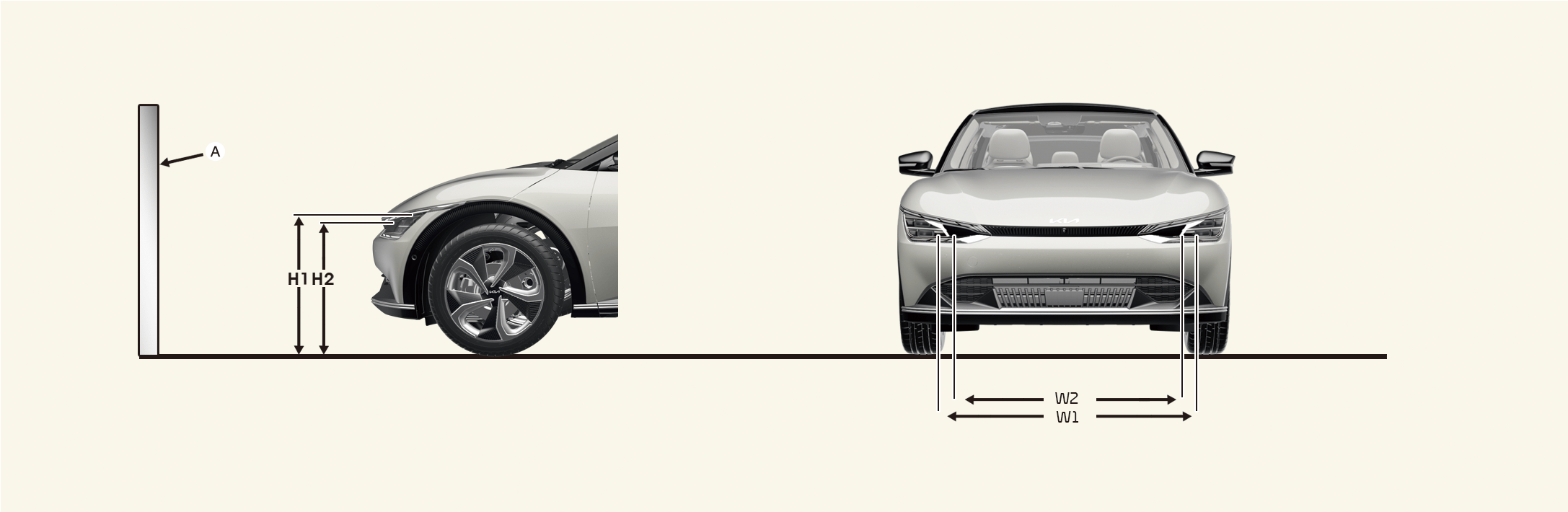

Punto de orientación
* A: Pantalla
|
Condición del vehículo |
Faro (tipo LED) |
||||
|---|---|---|---|---|---|
|
Altura del suelo |
Distancia entre faros |
||||
|
H1 (BAJO) |
H2 (ALTO) |
W1 (BAJO) |
W2 (ALTO) |
||
|
sin conductor [mm (pulg.)] |
Tipo A |
708 (27,9) |
698 (27,5) |
1.610 (63,4) |
1.416 (55,8) |
|
Tipo B |
734 (28,9) |
679 (26,7) |
1.572 (61,9) |
1.526 (60,5) |
|
|
con conductor [mm (pulg.)] |
Tipo A |
698 (27,5) |
688 (27,1) |
1.610 (63,4) |
1.416 (55,8) |
|
Tipo B |
724 (28,5) |
669 (26,3) |
1.572 (61,9) |
1.526 (60,5) |
|

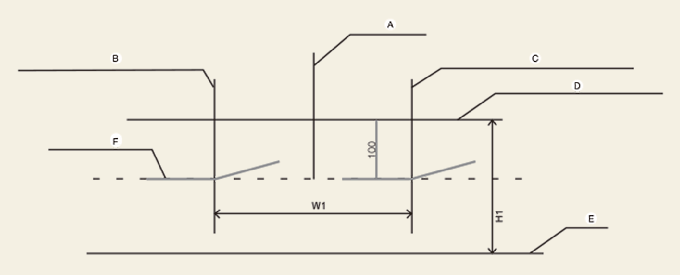

Faro de luz de cruce (vehículo con conducción a la izquierda)
-
A: Eje del vehículo
-
B: Línea vertical del centro de la bombilla del faro izquierdo
-
C: Línea vertical del centro de la bombilla del faro derecho
-
D: Línea horizontal del centro de la bombilla del faro
-
E: Suelo
-
F: Línea de corte
Funcionamiento
-
Encienda las luces de cruce sin el conductor en el interior.
-
La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
-
Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
-
Suelte el freno de estacionamiento y ponga la marcha en N (punto muerto), además, si está equipado con dispositivo de nivelación de faros, ajuste el interruptor del dispositivo de nivelación de faros a '0'.

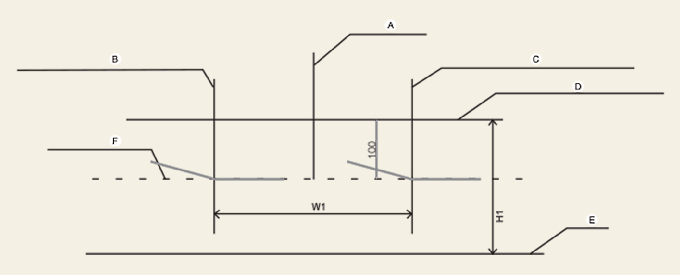

Faro de luz de cruce (vehículo con volante a la derecha)
-
A: Eje del vehículo
-
B: Línea vertical del centro de la bombilla del faro izquierdo
-
C: Línea vertical del centro de la bombilla del faro derecho
-
D: Línea horizontal del centro de la bombilla del faro
-
E: Suelo
-
F: Línea de corte
Funcionamiento
-
Encienda las luces de cruce sin el conductor en el interior.
-
La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
-
Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
-
Suelte el freno de estacionamiento y ponga la marcha en N (punto muerto), además, si está equipado con dispositivo de nivelación de faros, ajuste el interruptor del dispositivo de nivelación de faros a '0'.
