Описание панели предохранителей/реле
На внутренней стороне крышки панели предохранителей/реле находится табличка с указанием наименования и номинальных параметров предохранителей/реле.
Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей.

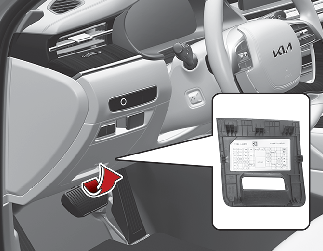

Панель предохранителей сбоку от водителя

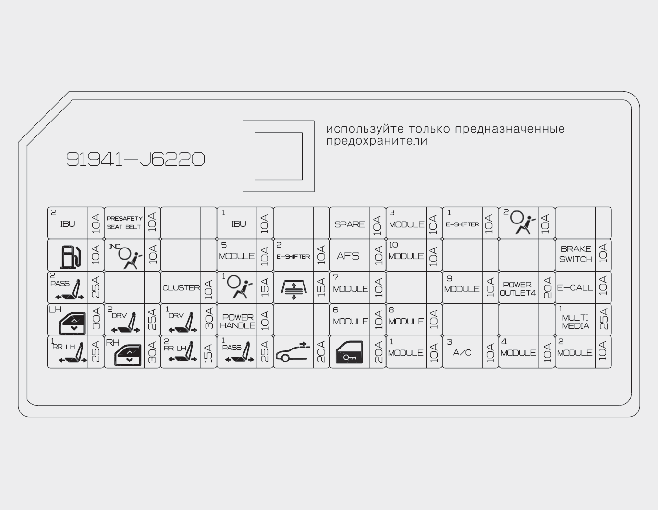

Приборная панель (панель предохранителей сбоку от водителя)
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
IBU 2 |
|
10 A |
IBU (Интегрированный блок управления электрооборудованием кузова) (ЗАЖ1) |
|
ТОПЛИВНЫЙ НАСОС |
|
10 A |
Соединительная панель моторного отделения (реле топливного насоса) |
|
ЭЛЕКТРОПРИВОД ПАССАЖИРСКОГО СИДЕНЬЯ 2 |
|
25 A |
Модуль электропривода пассажирского сиденья, модуль реле пассажирского сиденья, устройство поясничной опоры для пассажира |
|
СТЕКЛОПОДЪЕМНИК ДВЕРИ ВОДИТЕЛЯ |
|
30 A |
Модуль электрического стеклоподъемника двери водителя, модуль электрического стеклоподъемника задней двери на ручке с левой стороны |
|
ЗАДНЕЕ ЛЕВОЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ 1 |
|
25 A |
Модуль реле заднего сиденья на ручке с левой стороны |
|
РЕМЕНЬ БЕЗОПАСНОСТИ |
|
10 A |
Блок управления ремнями безопасности |
|
ИНДИКАТОР ПОДУШКИ БЕЗОПАСНОСТИ |
|
10 A |
Приборная панель, контроллер переднего кондиционера |
|
ЭЛЕКТРОПРИВОД СИДЕНЬЯ ВОДИТЕЛЯ 2 |
|
25 A |
Модуль электропривода водительского сиденья, модуль реле водительского сиденья, устройство поясничной опоры для водителя |
|
ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ПАССАЖИРА |
|
30 A |
Модуль электрического стеклоподъемника пассажирской двери, модуль электрического стеклоподъемника задней двери, на ручке с правой стороны |
|
CLUSTER |
|
10 A |
Приборный щиток, приборная панель на ветровом стекле |
|
ЭЛЕКТРОПРИВОД СИДЕНЬЯ ВОДИТЕЛЯ 1 |
|
30 A |
Модуль электропривода водительского сиденья, модуль реле водительского сиденья |
|
ЗАДНЕЕ ЛЕВОЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ 2 |
|
15 A |
Модуль реле заднего сиденья на ручке с левой стороны (8 ПОЗИЦИЙ) |
|
IBU 1 |
|
10 A |
IBU (Интегрированный блок управления электрооборудованием кузова) (B+) |
|
MODULE 5 |
|
10 A |
Блок управления электроприводом запирания дверей, переключатель стоп-сигналов |
|
AIR BAG 1 |
|
15 A |
Модуль управления системой пассивной безопасности |
|
РУЧКА С ЭЛЕКТРОПРИВОДОМ |
|
10 A |
Модуль наклона и выдвижения рулевой колонки |
|
ЭЛЕКТРОПРИВОД ПАССАЖИРСКОГО СИДЕНЬЯ 2 |
|
25 A |
Модуль электропривода пассажирского сиденья, модуль реле пассажирского сиденья, устройство поясничной опоры для пассажира |
|
E-SHIFTER 2 |
|
10 A |
Электронный автоматический рычаг переключения коробки передач |
|
ШТОРКА |
|
15 A |
IBU (Интегрированный блок управления электрооборудованием кузова) (B+) |
|
SUNROOF |
|
20 A |
Модуль управления люком в крыше (стекло) |
|
Система адаптивного головного освещения (AFS) |
|
10 A |
Блок управления системой автоматического динамического адаптивного головного освещения (AFS), переключение передних фар на ручке с левой стороны/на ручке с правой стороны |
|
MODULE 7 |
|
10 A |
Универсальный диагностический разъем, многофункциональный переключатель, клавиатура, главный блок управления аудио/видео и навигацией, модуль экстренного вызова MTS (Mozen Telematics System), датчик контроля качества воздуха, AMP (усилитель), модуль управления системой кондиционирования воздуха, электрохроматическое зеркало, контроллер переднего кондиционера, модуль реле сиденья водителя/пассажира, модуль управления подогревателями водительского/пассажирского сиденья, модуль управления подогревателями задних сидений на ручке с левой стороны/правой стороны, модуль электропривода водительского/пассажирского сиденья, модуль управления системой климат-контроля водителя/пассажира, модуль управления системой климат-контроля задних сидений, расположенный на ручке с левой/правой стороны, выключатель консоли подлокотника заднего сиденья |
|
MODULE 6 |
|
10 A |
Модуль ESC (Электронная система динамической стабилизации), 4WD (привод на 4 колеса), модуль ADAS (Парковка), камера переднего вида, блок переднего радара, многофункциональный переключатель |
|
DOOR LOCK |
|
20 A |
Реле дверного замка, реле разблокировки дверей |
|
MODULE 3 |
|
10 A |
Диагностический разъем, переключатель передней консоли, датчик дождя, задний левый/правый угловой радар, выключатель консоли подлокотника заднего сиденья, датчик дождя |
|
MODULE 10 |
|
10 A |
IBU (Интегрированный блок управления электрооборудованием кузова) (ЗАЖ2) |
|
MODULE 8 |
|
10 A |
Модуль автоматического регулирования угла наклона фар головного статического света, переключение передних фар на ручке с левой/правой стороны |
|
МОДУЛЬ 1 |
|
10 A |
Передний угловой радар |
|
E-SHIFTER 1 |
|
10 A |
Электронный автоматический рычаг переключения коробки передач (B+) |
|
MODULE 9 |
|
10 A |
Модуль ADAS (Парковка), многофункциональный переключатель, переключатель подлокотника заднего сиденья, BLDC (бесщеточный двигатель пост. тока)/двигатель охлаждающего вентилятора пост. тока |
|
КОНДИЦИОНЕР 3 |
|
10 A |
Соединительная панель моторного отделения (реле переднего вентилятора), задний ЖК-дисплей, задняя вспомогательная соединительная панель (реле заднего вентилятора), ионизатор, модуль управления системой кондиционирования воздуха, контроллер переднего кондиционера |
|
AIR BAG 2 |
|
10 A |
Модуль управления системой пассивной безопасности |
|
РОЗЕТКА ПИТАНИЯ 4 |
|
20 A |
Розетка заднего сиденья |
|
MODULE 4 |
|
10 A |
Беспроводное зарядное устройство задних сидений, лампа консоли задних сидений, клавиатура, IBU (интегрированный блок управления электрооборудованием кузова), AMP (усилитель), переключатель аудио задних сидений, зарядное устройство USB задних сидений, модуль экстренного вызова MTS (Mozen Telematics System), главный блок управления аудио/видео и навигацией, аналоговые часы, лампа переднего лотка, блок монитора кругового обзора, переднее зарядное устройство USB, переднее беспроводное зарядное устройство, DIS (система информирования водителя), лампа передней консоли, электронный автоматический рычаг переключения коробки передач, соединительная панель моторного отделения (реле розетки питания) |
|
BRAKE SWITCH |
|
10 A |
Интегрированный блок управления электрооборудованием кузова (IBU), переключатель стоп-сигналов |
|
E-CALL |
|
10 A |
Модуль экстренного вызова системы телематики Mozen |
|
МУЛЬТИМЕДИА 1 |
|
25 A |
Предохранитель — МУЛЬТИМЕДИА 2, МУЛЬТИМЕДИА 4, МУЛЬТИМЕДИА 3 |
|
MODULE 2 |
|
10 A |
Модуль активной воздушной заслонки (AAF) |

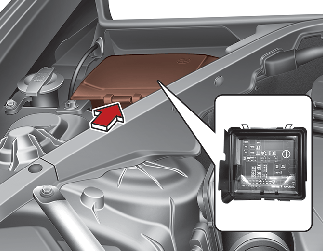

Панель с предохранителями в моторном отсеке

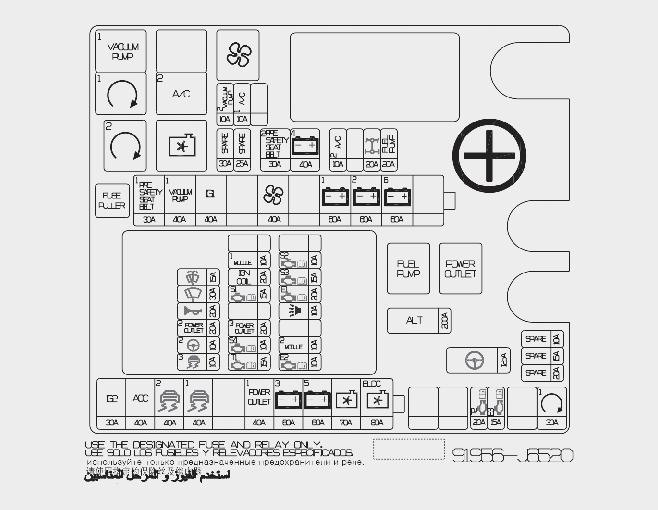

Панель предохранителей в моторном отсеке
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
ALT |
|
200 A |
Генератор, предохранитель — R-MDPS, самовосстанавливающийся предохранитель № 1 — ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ (BLDC) / ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ (DC) / B+5/ B+3/РОЗЕТКА1/ESC1/ESC2/ACC/IG2 |
|
R-MDPS |
 |
125 A |
Стойка-MDPS (Модуль электроусилителя руля) |
|
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР (бесщет. двигатель пост. тока) |
 |
80 A |
[Тип электродвигателя BLDC (бесщеточный пост. тока) — страны Ближнего Востока] Контроллер охлаждающего вентилятора |
|
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР (пост. тока) |
 |
70 A |
[Пост. тока, кроме стран Ближнего Востока] Реле вентилятора охлаждения |
|
B + +5 |
 |
60 А |
Соединительный блок приборной панели (предохранитель — РЕЛЕ ТОРМОЗА / МУЛЬТИМЕДИА2 / МУЛЬТИМЕДИА1 / ЛАМПА САЛОНА / МУЛЬТИМЕДИА4 / МУЛЬТИМЕДИА3 / ПАМЯТЬ1 / МОДУЛЬ ЭКСТРЕННОГО ВЫЗОВА / ПАМЯТЬ2 / Блок управления электроприводом запирания дверей) |
|
B+3 |
 |
60 А |
Соединительный блок приборной панели (предохранитель — СИДЕНЬЕ ВОДИТЕЛЯ С ЭЛЕКТРОПРИВОДОМ2 / КРЫШКА БАГАЖНИКА / ЗАДНЕЕ ЛЕВОЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ2 / ЭЛЕКТРОПРИВОД ПАССАЖИРСКОГО СИДЕНЬЯ2 / ЗАДНЕЕ ЛЕВОЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ1 / ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ПАССАЖИРА / СТЕКЛОПОДЪЕМНИК ДВЕРИ ВОДИТЕЛЯ) |
|
POWER OUTLET1 |
 |
40 А |
Реле розетки питания |
|
ESC1 |
 |
40 А |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESC), универсальный диагностический разъем |
|
ESC2 |
 |
40 А |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESC) |
|
«ACC» (Доп. устройства) |
 |
40 А |
Реле ACC |
|
ЗАЖИГ. 2 |
 |
30 A |
Реле ЗАЖИГ. 2 |
|
B + 6 |
 |
60 А |
Реле управления двигателем, предохранитель — КЛАКСОН / СТЕКЛООЧИСТИТЕЛЬ / МОДУЛЬ1 / ОХРАННАЯ СИГНАЛИЗАЦИЯ |
|
B + 1 |
 |
60 А |
Соединительный блок приборной панели (предохранитель — IBU1) |
|
B+2 |
 |
60 А |
Соединительный блок приборной панели (предохранитель — E-SHIFTER1 / ПОДУШКА БЕЗОП.2 / МОДУЛЬ3) |
|
ВЕНТИЛЯТОР |
 |
40 А |
Реле переднего вентилятора |
|
ЗАЖИГ. 1 |
 |
40 А |
Реле ЗАЖИГ.1 |
|
VACUUM PUMP |
 |
40 A |
Вакуумный насос тормозной системы (B+) |
|
РЕМЕНЬ БЕЗОПАСНОСТИ1 |
 |
30 A |
Блок управления ремнями безопасности |
|
B + 4 |
 |
40 А |
Соединительный блок приборной панели (предохранитель — ШТОРКА / ЗАМОК ДВЕРИ / РУЧКА С ЭЛЕКТРОПРИВОДОМ / ЛЮК В КРЫШЕ / СИДЕНЬЕ ВОДИТЕЛЯ С ЭЛЕКТРОПРИВОДОМ 1 / ПАССАЖИРСКОЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ 1) |
|
РЕМЕНЬ БЕЗОПАСНОСТИ2 |
 |
30 A |
Блок управления ремнями безопасности |
|
КОНДИЦИОНЕР 2 |
 |
10 A |
Реле A/C2 |
|
4WD |
 |
20 A |
4WD (полный привод) ECM (Электронный модуль управления) |
|
ТОПЛИВНЫЙ НАСОС |
 |
20 A |
Реле топливного насоса |
|
КОНДИЦИОНЕР 1 |
 |
10 A |
Модуль управления системой кондиционирования воздуха |
|
ВАКУУМНЫЙ НАСОС 2 |
 |
10 A |
ESC (Электронная система динамической стабилизации) |
|
TCU2 |
 |
20 A |
БУТ (блок управления трансмиссией) |
|
ECU3 |
 |
15 A |
БУД (блок управления двигателем) |
|
ЗАПУСК1 |
 |
30 A |
Пусковое реле1 |
|
ESC3 |
 |
10 A |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESC) |
|
R-MDPS2 |
 |
10 A |
Стойка-MDPS (Модуль электроусилителя руля) |
|
РОЗЕТКА ПИТАНИЯ 2 |
 |
20 A |
Передняя розетка питания |
|
ЗВУКОВОЙ СИГНАЛ |
 |
20 A |
Реле звукового сигнала |
|
СТЕКЛООЧИСТИТЕЛЬ |
 |
30 A |
Электромотор стеклоочистителя |
|
ОМЫВАТЕЛЬ |
 |
15 A |
Реле омывателя |
|
TCU1 |
 |
15 A |
БУТ (блок управления трансмиссией), пусковое реле2 |
|
ДАТЧИК 4 |
 |
10 A |
Соединительная панель моторного отделения (Реле вакуумного насоса), переключатель вакуума в тормозной системе |
|
РОЗЕТКА ПИТАНИЯ 3 |
 |
20 A |
Передняя розетка питания |
|
ДАТЧИК1 |
 |
15 A |
Реле топливного насоса |
|
КАТУШКА ЗАЖИГАНИЯ |
 |
20 A |
[(Бензиновый) 3.3 GDi] Катушка зажигания № 1/№ 2/№ 3/№ 4/№ 5/№ 6 |
|
MODULE1 |
 |
10 A |
Активная воздушная заслонка |
|
ECU2 |
 |
10 A |
БУД (блок управления двигателем) |
|
МОДУЛЬ 2 |
 |
10 A |
Активная воздушная заслонка, радар интеллектуального круиз-контроля |
|
ОХРАННАЯ СИГНАЛИЗАЦИЯ |
 |
10 A |
Реле звукового сигнала охранной сигнализации |
|
ECU1 |
 |
20 A |
БУД (блок управления двигателем) |
|
ДАТЧИК3 |
 |
15 A |
[(Бензиновый) 3.3 GDi] Кислородный датчик № 1 (B1/S1), кислородный датчик № 2 (B2/S1), кислородный датчик № 3 (B1/S2), кислородный датчик № 4 (B2/S2) |
|
СТЕКЛООЧИСТИТЕЛЬ |
 |
10 A |
[(Бензиновый) 3.3 GDi] Клапан регулирования масла № 1 / № 2 / № 3 / № 4 (впуск/выпуск), электромагнитный клапан давления масла, электронное термореле, электромагнитный клапан контроля продувки, электромагнитный клапан впускного коллектора изменяемой геометрии № 1 / № 2, реле A/C2 |
Реле
|
Название реле |
Символ |
Тип |
|---|---|---|
|
Пусковое реле1 |
|
H/C |
|
Пусковое реле2 |
|
МИКРО |
|
Реле A/C2 |
|
МИКРО |
|
Реле вентилятора охлаждения |
|
МИНИ |
|
Реле переднего вентилятора |
|
H/C |
|
Реле топливного насоса |
|
H/C |
|
Реле розетки питания |
|
H/C |

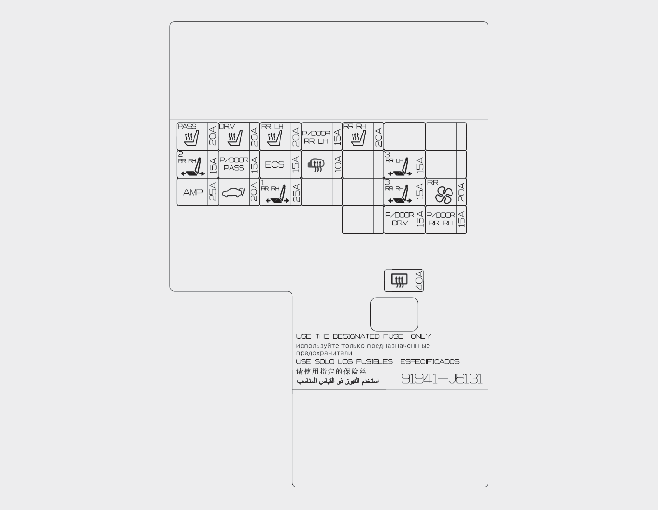

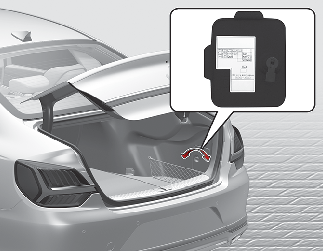

Задняя панель блока предохранителей
Задняя панель блока предохранителей
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
ПОДОГРЕВ ПАССАЖИРСКОГО СИДЕНЬЯ |
 |
20 A |
Модуль управления системой климат-контроля пассажира, модуль подогрева пассажирского сиденья |
|
ПОДОГРЕВ ВОДИТЕЛЬСКОГО СИДЕНЬЯ |
 |
20 A |
Модуль управления системой климат-контроля водителя, модуль подогрева водительского сиденья |
|
ПОДОГРЕВ ЗАДНЕГО ЛЕВОГО СИДЕНЬЯ |
 |
20 A |
Модуль управления системой климат-контроля задних сидений, расположенный на ручке с левой стороны, модуль управления подогревом задних сидений, расположенный на ручке с левой стороны |
|
ДВЕРЬ С ЭЛЕКТРОПРИВОДОМ, ЗАДНЯЯ ЛЕВАЯ |
 |
15 A |
Электрозамок задней двери на ручке с левой стороны |
|
ПОДОГРЕВ ЗАДНЕГО ПРАВОГО СИДЕНЬЯ |
 |
20 A |
Модуль управления системой климат-контроля задних сидений, расположенный на ручке с правой стороны, модуль управления подогревом задних сидений, расположенный на ручке с правой стороны |
|
ЗАДНЯЯ ПРАВАЯ ДВЕРЬ2 С ЭЛЕКТРОПРИВОДОМ |
 |
15 A |
Модуль реле заднего сиденья на ручке с правой стороны |
|
ДВЕРЬ С ЭЛЕКТРОПРИВОДОМ СО СТОРОНЫ ПАССАЖИРА |
 |
15 A |
Электрозамок двери со стороны пассажира |
|
СИСТЕМА ECS |
 |
15 A |
Блок ECS (Системы подвески с электронным контролем) |
|
ИНДИКАТОР ПОДОГРЕВА |
 |
10 A |
Контроллер переднего кондиционера |
|
ЗАДНЕЕ ЛЕВОЕ СИДЕНЬЕ3 С ЭЛЕКТРОПРИВОДОМ |
 |
15 A |
Устройство поясничной опоры заднего сиденья на ручке с левой стороны |
|
УСИЛ. |
 |
25 A |
AMP (Усилитель) (Премиум / премиум максимальный) |
|
КРЫШКА БАГАЖНИКА С ЭЛЕКТРОПРИВОДОМ |
 |
20 A |
Модуль приводного багажника |
|
ЗАДНЯЯ ПРАВАЯ ДВЕРЬ1 С ЭЛЕКТРОПРИВОДОМ |
 |
25 A |
Модуль реле заднего сиденья на ручке с правой стороны |
|
ЗАДНЯЯ ПРАВАЯ ДВЕРЬ3 С ЭЛЕКТРОПРИВОДОМ |
 |
15 A |
Устройство поясничной опоры заднего сиденья на ручке с правой стороны |
|
ЗАДНИЙ ВЕНТИЛЯТОР |
 |
20 A |
Реле заднего вентилятора |
|
ДВЕРЬ С ЭЛЕКТРОПРИВОДОМ СО СТОРОНЫ ВОДИТЕЛЯ |
 |
15 A |
Электрозамок водительской двери |
|
ЗАДНЯЯ ПРАВАЯ ДВЕРЬ С ЭЛЕКТРОПРИВОДОМ |
 |
15 A |
Электрозамок задней двери на ручке с правой стороны |
|
ЗАДНИЙ ПОДОГРЕВ |
 |
40 А |
Реле заднего обогревателя |

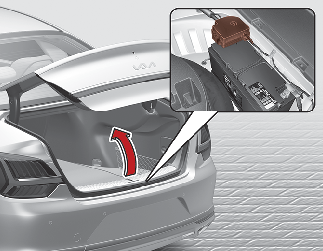

Панель предохранителей аккумулятора

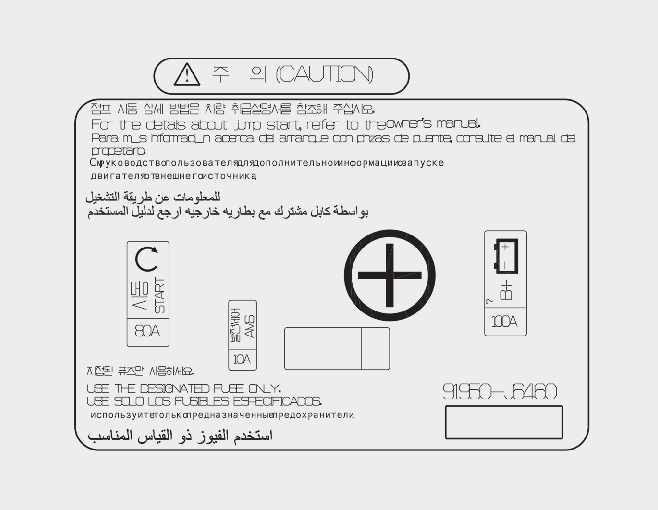

Панель предохранителей аккумулятора
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
Запуск |
 |
80 A |
Панель предохранителей моторного отсека (Предохранитель - TCU2/ECU3/START1) |
|
B + 7 |
 |
100 A |
Задняя панель блока предохранителей |
|
AMS |
 |
10 A |
Датчик АКБ |
