Sulake-/relepaneelin kuvaus
Sulakelokeron kansi
Sulake-/relepaneelin kansissa on sulake-/relemerkintä, jossa kuvaillaan sulakkeen/releen nimi ja kapasiteetti.
Kaikki tässä käsikirjassa esitetyt sulakepaneelin kuvaukset eivät ehkä päde autoosi. Tiedot ovat tarkkoja painoajankohtana. Kun tarkastat autosi sulakepaneelia, katso sulakepaneelin merkintöjä.

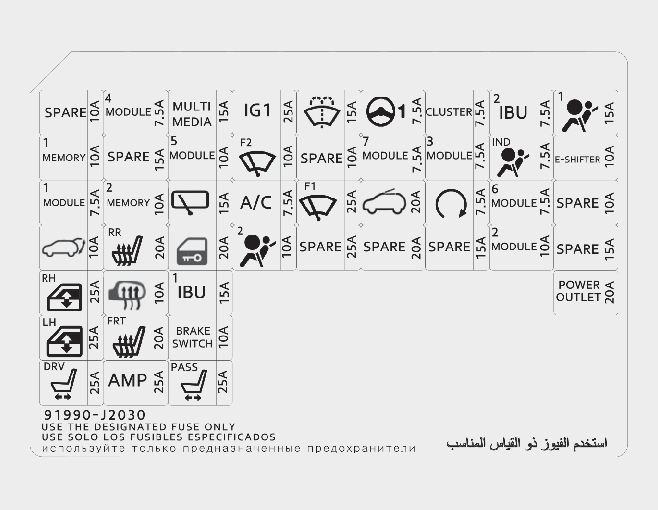

Kuljettajan puolen sulakepaneeli
Kojelauta (Kuljettajan puolen sulakepaneeli)
|
Kuvaus |
Symboli |
Sulakkeen nimellisarvo |
Suojattu virtapiiri |
|---|---|---|---|
|
VIRTALÄHTÖ |
|
20 A |
Etupistorasia |
|
MODULE2 |
|
10 A |
E/R-kytkentälohko (virtalähdön rele), audio, taka-USB-laturi, langaton laturi, äänitunnelmatilan lamppu, vahvistin, kuljettajan/matkustajan oven tunnelmavaloalueen lamppu, sähkötoimisen ulkopeilin kytkin, A/V- ja navigointipääyksikkö, IBU (integroitu korin ohjausyksikkö) |
|
LÄMMITETTÄVÄ PEILI |
|
10 A |
Kuljettajan/matkustajan sähkötoiminen ulkopeili, Ilmastoinnin ohjausmoduuli |
|
IG1 |
|
25 A |
PCB-lohko (Sulake – IEB2, EPCU2) |
|
TURVATYYNY1 |
|
15 A |
Matkustajan havaitsemisanturi, SRS:n (täydentävä turvajärjestelmä) ohjausyksikkö |
|
A/BAG IND |
|
7,5 A |
Mittaristo, Ilmastointilaitteen ohjausmoduuli |
|
IBU2 |
|
7,5 A |
IBU (integroitu korin ohjausyksikkö) |
|
MITTARISTO |
|
7,5 A |
HUD, mittaristo |
|
MDPS |
|
7,5 A |
MDPS (moottorikäyttöinen ohjaustehostin) yksikkö |
|
MODULE3 |
|
7,5 A |
Jarruvalon kytkin |
|
MODULE4 |
|
7,5 A |
Monitoimikamera, IBU (integroitu korin ohjausyksikkö), etutörmäyksen välttämisavustajan yksikkö, törmäystyynyn kytkin, sokean pisteen törmäysvaroituksen yksikkö, V/O, VESS (virtuaalinen moottoriäänijärjestelmä) -yksikkö (kaiutin) |
|
MODULE5 |
|
10 A |
Tuuletetun etuistuimen ohjausmoduuli, törmäystyynyn kytkin, A/V- ja navigoinnin pääyksikkö, etuistuimen lämmittimen ohjausmoduuli, takaistuimen lämmittimen moduuli, audio, kromaattinen sähköpeili |
|
A/C |
A/C |
7,5 A |
Ilmastointilaitteen ohjausmoduuli |
|
WIPER FRT1 |
|
25 A |
Etupyyhkimien moottori, PCB-lohko (etupyyhkimen (matala) rele) |
|
WIPER RR |
|
15 A |
Takapyyhkimen moottori, ICM-relerasia (takapyyhkimen rele) |
|
PESULAITE |
|
15 A |
Monitoimikytkin |
|
MODULE6 |
|
7,5 A |
IBU (integroitu korin ohjausyksikkö) |
|
MODULE7 |
|
7,5 A |
Etu-/takaistuimien lämmittimen ohjausmoduuli, etuistuimien tuuletuksen ohjausmoduuli, E/R-kytkentärasia (tuulil. lämmitys V rele) |
|
E-VAIHTO |
E-VAIHTO |
10 A |
Kuljettajan konsolin kytkin, vaihteen valintakytkin (SBW) |
|
WIPER FRT2 |
|
10 A |
Etupyyhkimien moottori, PCB-lohko (etupyyhkimen (matala) rele), IBU (integroitu korin ohjausyksikkö) |
|
START |
|
7,5 A |
IBU (integroitu korin ohjausyksikkö), EPCU |
|
P/IKKUNA LH |
|
25 A |
Sähköikkuna vasen rele, kuljettajan sähköikkunan turvamoduuli |
|
P/WINDOW RH |
|
25 A |
Sähköikkunan oikea rele, matkustajan sähköikkunan turvamoduuli |
|
TAILGATE OPEN |
|
10 A |
Takaluukun avausrele |
|
KATTOLUUKKU |
|
20 A |
Kattoikkunan moottori |
|
AMP |
|
25 A |
Vahvistin |
|
S/HEATER FRT |
|
20 A |
Etuistuimien lämmittimen ohjausmoduuli, etuistuimien tuuletuksen ohjausmoduuli |
|
P/SEAT (DRV) |
|
25 A |
Kuljettajan istuimen manuaalinen kytkin |
|
P/SEAT (PASS) |
|
25 A |
Matkustajan istuimen manuaalinen kytkin |
|
S/HEATER RR |
|
20 A |
Takaistuimen lämmittimen ohjausyksikkö |
|
DOOR LOCK |
|
20 A |
Ovien lukituksen/lukituksen avauksen rele, ICM-relerasia (t/lukituksen avauksen rele) |
|
JARRUKYTKIN |
|
10 A |
Jarruvalon kytkin, IBU (integroitu korin ohjausyksikkö) |
|
IBU1 |
|
15 A |
IBU (integroitu korin ohjausyksikkö) |
|
TURVATYYNY 2 |
|
10 A |
SRS (täydentävä turvajärjestelmä) ohjausyksikkö |
|
MODULE1 |
|
7,5 A |
Hätävilkkukytkin, aktiivisen ilmaläpän yksikkö, sadeanturi, DataLink-liitin |
|
MEMORY1 |
|
10 A |
Mittaristo, HUD |
|
MEMORY2 |
2MEMORY |
10 A |
Ilmastointilaitteen ohjausmoduuli |
|
MULTIMEDIA |
|
15 A |
Audio, A/V- ja navigointipääyksikkö |
Moottoritilan sulakepaneeli
Akkunavan suoja
|
Sulakkeen nimi |
Sulakkeen nimi |
Symboli |
Sulakkeen nimellisarvo |
Suojattu virtapiiri |
|---|---|---|---|---|
|
MONISULAKE |
LDC |
LDC |
150 A |
Sulake: POWER OUTLET1, IEB1, IEB2, CHARGER1, ilmastointi, EPCU |
|
MDPS |
|
80 A |
MDPS (moottorikäyttöinen ohjaustehostin) yksikkö |
|
|
B+5 |
|
60 A |
PCB-lohko (päärele, sulake: AKUN HALLINTA, ÄÄNIMERKKI, EPCU1) |
|
|
B+2 |
|
60 A |
ICU-kytkentärasia (IPS (mittaristomoduuli)-ohjausmoduuli, IPS (mittaristomoduuli) (1CH)) |
|
|
B+3 |
|
60 A |
ICU-kytkentärasia (IPS (mittaristomoduuli)-ohjausmoduuli) |
|
|
B+4 |
|
50 A |
ICU-kytkentärasia (sulake: TAKALUUKUN AVAUS, KATTOLUUKKU, vahvistin, S/IKKUNA V, S/IKKUNA O, S/LÄMMITIN ETUI, S/ISTUIN (MAT), S/ISTUIN (KULJ)) |
|
|
JÄÄHDYTYSPUHALLIN |
|
60 A |
Jäähdytyspuhaltimen rele |
|
|
TAKALÄMMITYS |
|
40 A |
Takalämmityksen rele |
|
|
PUHALLIN |
|
40 A |
Puhaltimen rele |
|
|
IG1 |
|
40 A |
PDM (IG1) #2 rele, PDM (ACC) #1 rele |
|
|
IG2 |
|
40 A |
PDM (IG2) #3 rele |
|
|
IEB4 |
|
80 A |
Integroitu Mobis elektroninen jarrujen ohjausyksikkö (moottori) |
|
|
B+6 |
 |
40 A |
AJOVALO KAUKOVALO SULAKE 10 A |
|
|
SULAKE |
POWER OUTLET3 |
|
20 A |
Etu-USB-laturi |
|
VIRTALÄHTÖ2 |
|
20 A |
Takatilan virtalähtö |
|
|
OBC |
OBC |
10 A |
OBC (auton oma laturi) |
|
|
LATURI2 |
|
10 A |
Laturin lukitusrele, laturin lukituksen avausrele |
|
|
IG3 5 |
|
20 A |
IG3 2 rele, IG3 1 rele |
|
|
B+1 |
|
40 A |
Pitkäaikaisen kuorman salparele, ICU-kytkentälohko (sulake: OVEN LUKKO, S/LÄMMITIN O, JARRUKYTKIN, IBU (integroitu korin ohjausyksikkö) 1, TURVATYYNY2, MODUULI1) |
|
|
E-SHIFTER1 |
|
40 A |
E-vaihtajan rele, sulake: E-SHIFTER2 |
|
|
LATURI1 |
|
10 A |
Latausluukun moduuli, CCM-yksikkö |
|
|
SULAKE |
A/C |
A/C |
15 A |
Ilmastointilaitteen ohjausmoduuli |
|
IEB1 |
|
40 A |
Monitoimitarkastusliitin, integroitu Mobis elektroninen jarrujen ohjausyksikkö |
|
|
IEB2 |
|
40 A |
Integroitu Mobis elektroninen jarrujen ohjausyksikkö |
|
|
VIRTALÄHTÖ1 |
|
40 A |
Virtalähdön rele |
|
|
E-SHIFTER2 |
|
10 A |
SCU, sähköinen vaihtokytkin (SBW) |
|
|
ÄÄNIMERKKI |
|
15 A |
Äänimerkin rele |
|
|
EPCU1 |
|
15 A |
EPCU |
|
|
IG3 2 |
|
10 A |
OBC (auton oma laturi), EPCU, elektroninen ilmastoinnin kompressori |
|
|
AKUN HALLINTA |
|
15 A |
BMU |
|
|
SÄHKÖINEN VESIPUMPPU |
|
15 A |
Sähköinen vesipumppu (BMS, ER) |
|
|
IG3 4 |
|
10 A |
Latausluukun moduuli, aktiivinen ilmaläppäyksikkö, ICU-kytkentärasia (IPS (mittaristomoduuli)-ohjausmoduuli), mittaristo, latausvalo, audio, A/V- ja navigointipääyksikkö |
|
|
IG3 1 |
|
15 A |
E/R-kytkentälohko (IG3 2 rele, IG3 1 rele) |
|
|
IEB3 |
|
10 A |
Monitoimitarkastusliitin, Data Link -liitin, integroitu Mobis elektroninen jarrujen ohjausyksikkö |
|
|
E-SHIFTER3 |
|
10 A |
SCU |
|
|
IG3 3 |
|
10 A |
3-tie jäähdytysnesteen ohjausventtiili, V/O, E/R-kytkentälohko (jäähdytyspuhaltimen rele, puhaltimen rele), ilmastointilaitteen ohjausmoduuli, CCM-yksikkö, ilmastoinnin PTC-lämmitin |
|
|
IEB2 |
|
10 A |
EPCU |
|
|
B/VARASHÄLYTTIMEN TORVI |
|
10 A |
Varashälyttimen sireenin rele |
|
|
H/LAMP HI |
|
10 A |
Ajovalojen (pitkät) rele |
|
|
PERÄVAUNU |
|
40 A |
Perävaunu |
|
Symboli |
Releen nimi |
Tyyppi |
|---|---|---|
|
|
Laturin lukon avauksen rele |
MICRO |
|
|
Laturin lukon rele |
MICRO |
|
|
PDM (IG1) 2 rele |
MICRO |
|
|
Virtalähdön rele |
MICRO |
|
|
IG3 1 rele |
MICRO |
|
|
PDM (IG2) 3 rele |
MICRO |
|
|
Takalämmityksen rele |
MICRO |
|
|
PDM (ACC) 1 rele |
MICRO |
|
|
Jäähdytyspuhaltimen rele |
MINI |
|
|
Puhaltimen rele |
MINI |
|
E-VAIHTO |
E-siirtäjän rele |
MICRO |
|
|
IG3 2 rele |
MICRO |
|
|
Ajovalojen (pitkät) rele |
MICRO |
