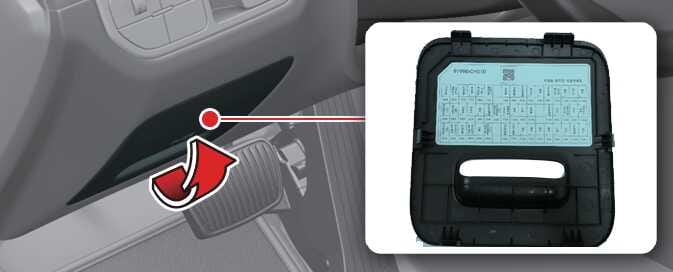

Skrzynka bezpieczników po stronie kierowcy

ONQ5H074010
ONQ5EP075004

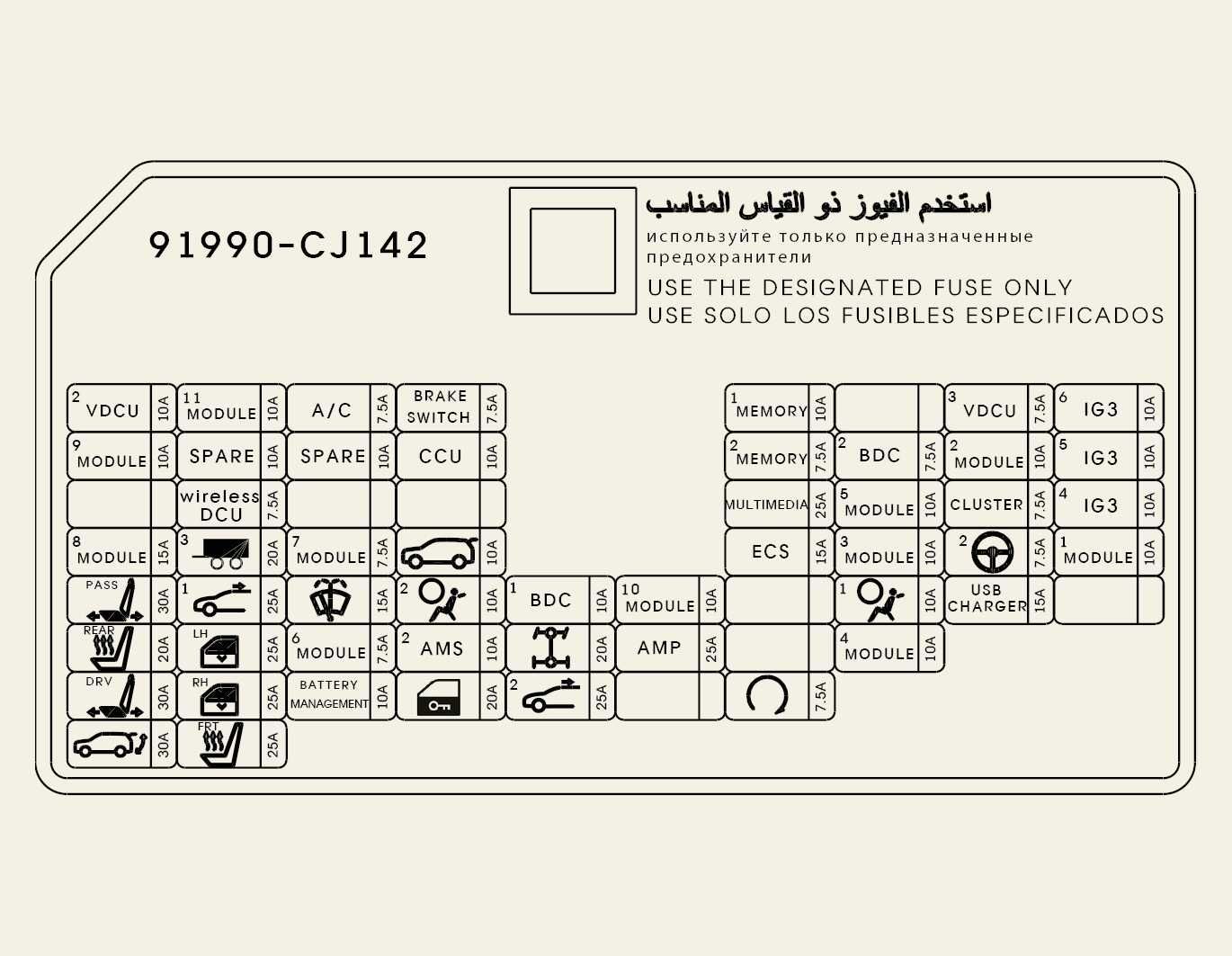

Blok zaciskowy PDC

Nazwa bezpiecznika

Symbol

Prąd znamionowy bezpiecznika

Chroniony obwód

MODULE11

10 A

Zespół aktywnej przesłony kraty wlotu powietrza (górna/dolna), zespół VESS

BRAKE SWITCH

7,5 A

Przełącznik świateł hamowania, BDC

MEMORY1

10 A

A/C Sterownik klimatyzacji, moduł ADAS (parking), tylny radar narożny lewy/prawy, górna konsola, CDCU, moduł zestawu wskaźników, BDC, sterownik lampy nastroju/pasażer, wyświetlacz projekcyjny

MODULE9

10 A

Przełącznik świateł awaryjnych, przełącznik wielofunkcyjny (R-MDPS), zespół klimatyzacji

CCU

10 A

CCU

MEMORY2

7,5 A

Klawiatura CCNC, taca konsoli (ładowarka bezprzewodowa)

BDC2

7,5 A

BDC

MODULE2

10 A

CCU, przełącznik świateł hamowania

Wireless DCU

7,5 A

DCU (e-call)

MULTIMEDIA

25 A

Jednostka główna CCNC

MODULE5

10 A

Przełącznik tablicy rozdzielczej, DCU (e-call), lusterko elektrochromatyczne, zespół konsoli podsufitowej, górna konsola (przełącznik konsoli), konsola główna (tylny przełącznik sterujący), taca konsoli (ładowarka bezprzewodowa), jednostka główna CCNC, sterownik klimatyzacji (A/C), fotel kierowcy, AMP (wzmacniacz), przełącznik konsoli górnej, reflektor lewy/prawy

CLUSTER

7,5 A

Wyświetlacz projekcyjny, moduł zestawu wskaźników

MODULE8

15 A

Główny przełącznik szyb sterowanych elektrycznie, jednostka lusterka zewnętrznego po stronie kierowcy/pasażera

TRAILER3

20A

Przyczepa (elektroniczny sterownik hamulca)

MODULE7

7,5 A

Akumulator litowy 12 V

TAILGATE OPEN

10 A

Przekaźnik klapy windy

MODULE3

10 A

Główny przełącznik szyb sterowanych elektrycznie, przełącznik wielofunkcyjny (R-MDPS)

MDPS2

7,5 A

Moduł MDPS (C-MDPS)

MODULE1

10 A

BDC, wzmacniacz zewnętrzny (AMP), moduł ADAS (parkowanie), DCU (e-call), CCU, jednostka główna CCNC, system zarządzania akumulatorem, klawiatura CCNC, zespół konsoli podsufitowej

P/SEAT (PASS)

30 A

Przełącznik elektrycznej regulacji fotela pasażera

SUNROOF1

25 A

Sterownik szyberdachu (silnik szyby)

WASHER

15 A

Przełącznik wielofunkcyjny

AIR BAG2

10 A

Moduł sterowania poduszkami powietrznymi

BDC1

10 A

BDC, jednostka Bluetooth, przełącznik trybu sportowego, przednia/tylna jednostka UWB, lewa/prawa strona

MODULE10

10 A

Czujnik deszczu, chłodnica akumulatora (EXV), klamka zewnętrzna po stronie kierowcy/pasażera (lampka w kieszeni drzwi), fotel kierowcy (IMS), elektryczna klapa tylna, sygnał dźwiękowy UIP

A/C

7,5 A

MODUŁ DATC, konsola główna (tylny przełącznik sterujący), cewka przekaźnika BLOWER, cewka przekaźnika PTC1/2, HEV COMP

AIR BAG1

10 A

Moduł sterowania poduszkami powietrznymi

USB CHARGER

15 A

Złącze ładowarki USB z przodu/z tyłu

S/HEATER (REAR)

20 A

Moduł regulacji podgrzewania tylnego fotela

P/WINDOW (LH)

25 A

Moduł okna elektrycznego z zabezpieczeniem kierowcy, przełącznik tylnego lewego okna elektrycznego

MODULE6

7,5A

BDC

4WD

20 A

4WD ECU

AMP

25 A

Wzmacniacz (AMP)

MODULE4

10 A

Zespół ECS, moduł ADAS (napęd), przedni/tylny radar narożny lewy/prawy, moduł ADAS (parkowanie), moduł ECU 4WD, CDCU

P/SEAT (DRV)

30 A

Przełącznik elektrycznej regulacji fotela kierowcy

P/WINDOW (RH)

25 A

Moduł elektrycznego sterowania szybą bezpieczeństwa po stronie pasażera, przełącznik elektrycznego sterowania szybami po stronie pasażera, przełącznik elektrycznego sterowania tylnymi szybami

DOOR LOCK

20 A

Przekaźnik blokowania/odblokowania drzwi Środek

SUNROOF2

25 A

Sterownik szyberdachu (silnik rolety)

START

7,5 A

BDC, VDCU

S/HEATER

(FRT)

25 A

Moduł regulacji podgrzewania przedniego fotela

POWER TAILGATE

30 A

POWER TAILGATE

BATTERY MANAGEMENT

10 A

Moduł zarządzania akumulatorem

VDCU3

7,5 A

VDCU

IG3 4

10 A

CCU, moduł pokrywy ładowania

IG3 5

10 A

Jednostka główna CCNC, konsola główna (sterowanie tylne), HEV COMP, zespół klimatyzacji

IG3 6

10 A

Zarządzanie akumulatorem (HEV), sygnał OBC (PHEV)

VDCU2

15 A

VDCU, konsola górna (SBW)

AMS2

10 A

Czujnik akumulatora 12 V

ECS

15 A

Jednostka ECS

1: Elektryczne wspomaganie kierownicy (MDPS) to ten sam układ co EPS.
