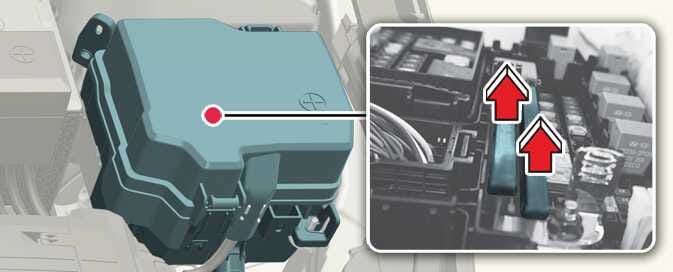

Skrzynka bezpieczników w komorze silnika

ONQ5061059
ONQ5EP075005

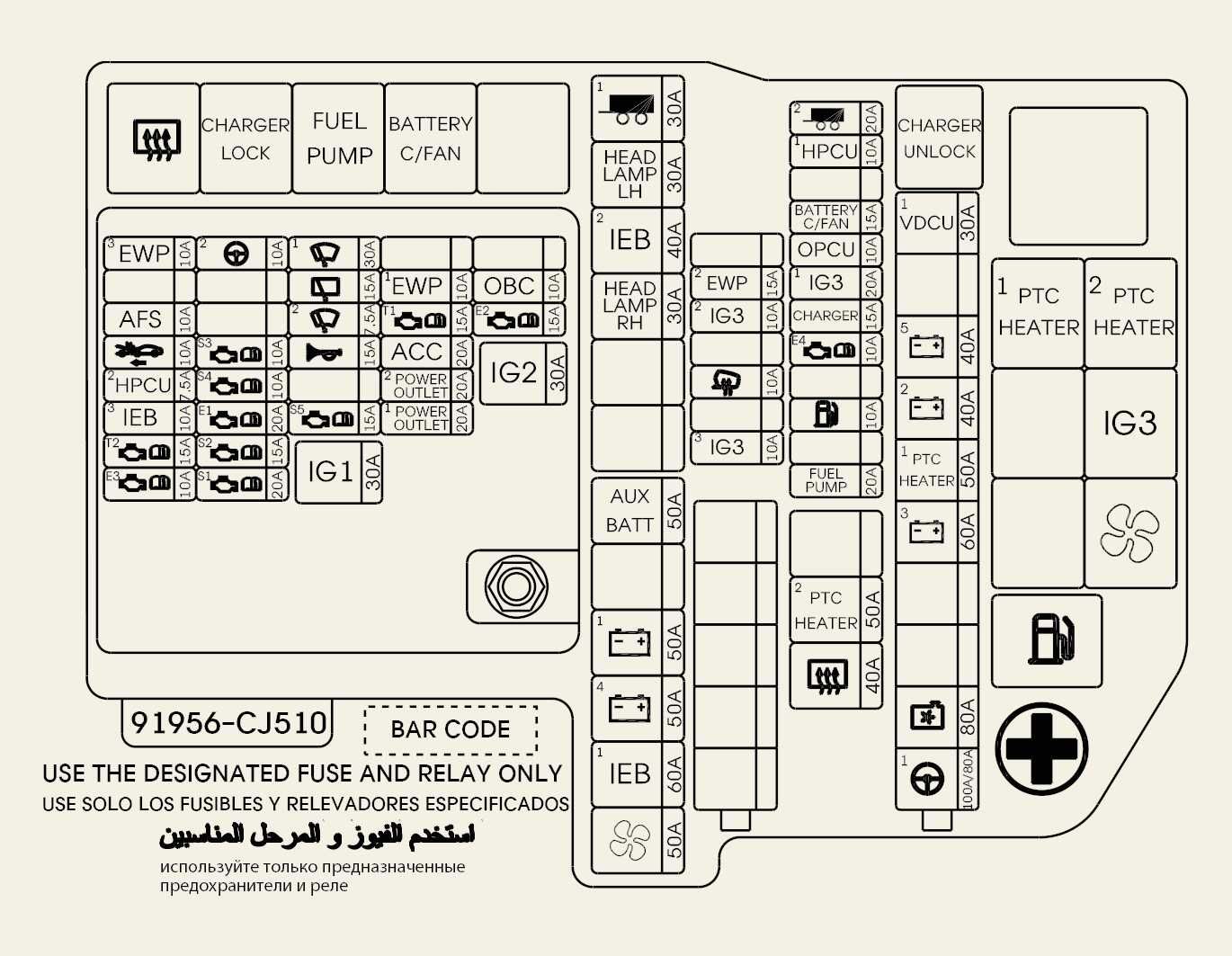

Blok zaciskowy komory silnika

Nazwa bezpiecznika

Prąd znamionowy bezpiecznika

Chroniony obwód

MULTI FUSE1

MDPS1

80 A/100 A

Zespół elektrycznego wspomagania kierownicy

COOLING FAN1

80 A

Wentylator chłodzący

B+3

60 A

Blok zaciskowy PDC (bezpiecznik – E-SHIFTER2, POWER TAILGATE, P/SEAT(DRV), P/SEAT(PASS), S/HEATER FRT, S/HEATER RR, SUNROOF1, MODULE11, P/WINDOW LH, P/WINDOW RH, MODULE8, TRAILER3, BEZPRZEWODOWY DCU, MODULE9)

PTC HEATER1

50 A

Przekaźnik nagrzewnicy PTC

B+2

40 A

Blok zaciskowy PDC (IPS8/IPS9/IPS10/IPS11/IPS12)

B+5

40 A

Blok zaciskowy PDC (bezpiecznik – AMP, MODULE10, AIRBAG2, BATTERY MANAGEMENT, ECS)

VDCU1

30 A

VDCU

BEZPIECZNIK

REAR HEATED

40 A

Przekaźnik ogrzewania tylnego

PTC HEATER2

50 A

Przekaźnik nagrzewnicy PTC

FUEL PUMP

20 A

Przekaźnik pompy paliwowej

FUEL LID

80 A

Klapka wlewu paliwa (PHEV)

ECU 4

10 A

GAMMA T-GDI HEV ECU

CHARGER

15 A

Blokada ładowarki/przekaźnik odblokowania

IG3 1

20 A

Przekaźnik IG3

OPCU

10 A

Moduł sterowania pompą paliwa

BATT C/FAN

15 A

Przekaźnik wentylatora chłodzącego akumulatora

HPCU1

10 A

Hybrydowa jednostka sterująca

TRAILER2

20A

Typ przyczepy CTM2 (z hamulcem typu e-brake)

BLOWER

50 A

Przekaźnik nawiewu

IEB1

60 A

IEB (silnik hamulca elektronicznego)

B+4

50 A

Blok przyłączeniowy PDC (bezpiecznik – MULTIMEDIA, MEMORY1, MEMORY2, CCU, BDC1, BRAKE SWITCH, SUNROOF2, 4WD, DOOR LOCK, TAILGATE OPEN)

B+1

50 A

Blok zaciskowy PDC (IPS1/IPS2/IPS3/IPS4/IPS5/IPS6/IPS7)

AUX BATT

50 A

Akumulator litowy 20 Ah

HEAD LAMP RH

30 A

Reflektor prawy przedni

HEAD LAMP LH

30 A

Reflektor lewy przedni

IEB2

40 A

IEB (silnik hamulca elektronicznego)

TRAILER1

30 A

Typ przyczepy CTM2 (z hamulcem typu e-brake)

Blok PCB

Nazwa bezpiecznika

Symbol

Prąd znamionowy bezpiecznika

Chroniony obwód

SENSOR1

20 A

Cewka zapłonowa

SENSOR2

15 A

Czujnik tlenu (górny/dolny)

ECU1

20 A

Jednostka sterująca silnika GAMMA2 T-GDI HEV

SENSOR3

10 A

Zawór sterujący oleju (wydech, wlot), zawór elektromagnetyczny sterowania układem odpowietrzania zbiornika paliwa, pompa oleju o zmiennym wydatku, wentylator chłodzący, ELCM, pompa paliwa

SENSOR4

10 A

Elektroniczna pompa wodna

SENSOR5

15 A

Pompa AP, czujnik poziomu oleju

EWP1

10 A

Elektroniczna pompa wodna

OBC

10 A

Sygnał OBC

HORN

15 A

Przekaźnik klaksonu

RR WIPER

15 A

Główny przekaźnik wycieraczek, przekaźnik wycieraczki tylnej

FRT WIPER1

30 A

Główny przekaźnik wycieraczek, przekaźnik niskiej prędkości wycieraczek przedniej szyby

FRT WIPER2

7,5 A

Przekaźnik niskiej prędkości wycieraczek przedniej szyby, BDC

ECU2

15 A

Jednostka sterująca silnika GAMMA2 T-GDI HEV

TCU1

15 A

Jednostka sterująca układu napędowego

IG1

30 A

Przekaźnik IG1

IG2

30 A

Przekaźnik IG2, przekaźnik ACC

POWER OUTLET1

20 A

Przednie gniazdo zasilania

POWER OUTLET2

20 A

Tylne gniazdko zasilania

ACC

20 A

ACC Przekaźnik

ECU 3

10 A

Jednostka sterująca silnika GAMMA2 T-GDI HEV

TCU2

15 A

Jednostka sterująca układu napędowego

IEB 3

10 A

IEB (moduł hamulca elektronicznego)

EWP 3

10 A

Elektroniczna pompa wodna

FCA

10 A

Przedni radar

MDPS2

10 A

Zespół elektrycznego wspomagania kierownicy

AFS

10 A

Reflektor lewy/prawy

HPCU2

10 A

Hybrydowa jednostka sterująca (HPCU)

Przekaźnik

Typ przekaźnika przedstawiono w poniższej tabeli.

Nazwa przekaźnika

Symbol

TYP

Fuel Pump Relay

MIKRO

PTC Heater Relay

MIKRO

Blower Relay

MIKRO

Rear Heated Relay

MIKRO

Fuel Lid Relay (PHEV)

MIKRO

IG3 Relay

MIKRO

Charger Lock Relay (PHEV)

MIKRO

FCA

MIKRO

Charger Unlock Relay (PHEV)

MIKRO

Battery Cooling Fan Relay (HEV)

MIKRO
