Anschluss des portablen Ladegeräts: Kabelanschlusskasten (ICCB)

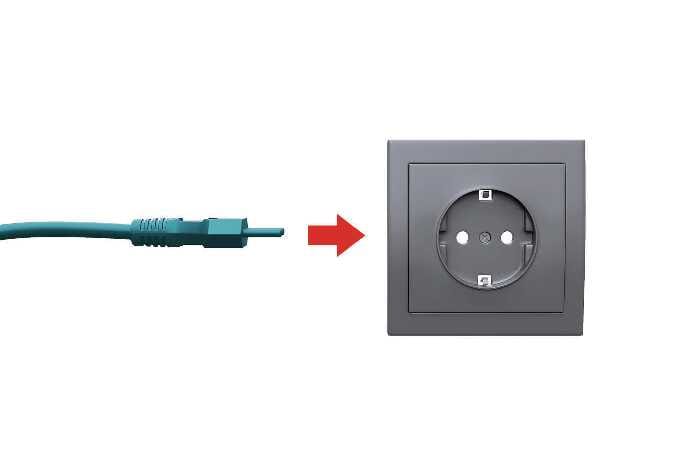

  1. Schließen Sie den Stecker an eine Steckdose zu Hause an.
    N_QVe27_D07_005_E

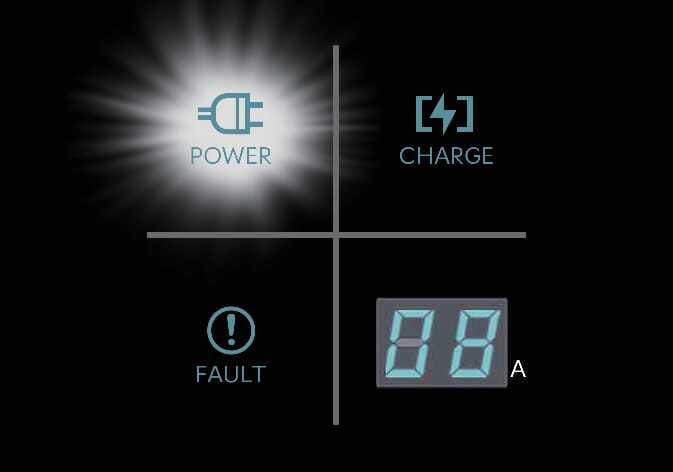

  2. Überprüfen Sie, dass die Anzeige für die Stromversorgung (grün) im Anschlusskasten leuchtet.
    N_QVe27_C00_127_E
  3. Betätigen Sie das Bremspedal und ziehen Sie die Feststellbremse an.
  4. Schalten Sie alle Schalter AUS, legen Sie den Gang auf P (Parkstellung), und schalten Sie das Fahrzeug AUS. Wenn der Ladevorgang ohne den Gang in P (Parkstellung) eingeleitet wird, beginnt der Ladevorgang , sobald der Gang automatisch auf P (Parkstellung) geschaltet wurde.
  5. Die Ladeklappe öffnen.

    Weitere Einzelheiten finden Sie unterLadeklappe.

  6. Öffnen Sie die Schutzkappen am Ladeanschluss und am Ladestecker. Vergewissern Sie sich, dass kein Staub oder andere Fremdkörper vorhanden sind.
  7. Erfassen Sie den Ladestecker am Griff und verbinden Sie ihn mit der Ladebuchse zum Aufladen des Fahrzeuges. Drücken Sie den Stecker ganz hinein. Wenn Ladestecker und Ladebuchse nicht richtig verbunden sind, besteht Brandgefahr.

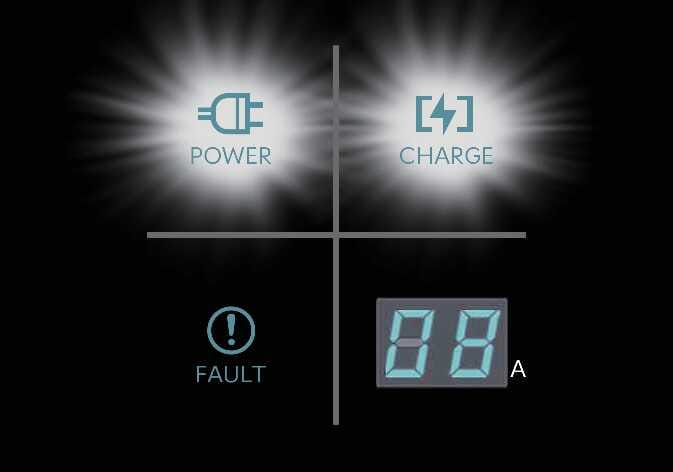

  8. Der Ladevorgang beginnt automatisch (die Ladekontrollleuchte leuchtet auf).
    N_QVe27_C00_128_E
  9. Überprüfen Sie, dass die Ladekontrollleuchte der Hochspannungsbatterie ( ) im Kombiinstrument leuchtet. Der Ladevorgang ist nicht aktiv, wenn die Ladekontrollleuchte ( ) nicht leuchtet. Wenn der Ladestecker und die Ladebuchse nicht einwandfrei verbunden sind, schließen Sie das Ladekabel zum Aufladen erneut an.
    N_CT25Q047

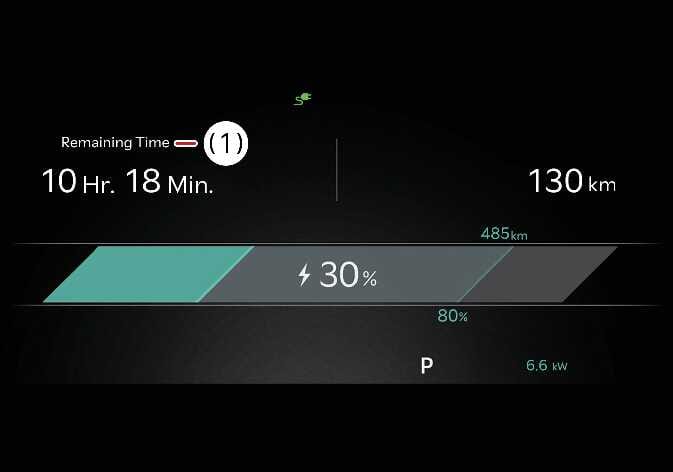

  10. Nach Beginn des Ladevorgangs zeigt das Kombiinstrument etwa 1 Minute lang die voraussichtliche Ladezeit an.
    N_QVe27_C00_137_E

    1. Restzeit

    Das Kombiinstrument zeigt die voraussichtliche Ladezeit etwa 1 Minute lang auch an, wenn Sie während des Ladevorgangs die Fahrertür öffnen. Wenn Sie eine planmäßige Aufladung oder eine planmäßige Nutzung der Klimaanlage oder Heizung einstellen, zeigt das Kombiinstrument die voraussichtliche Aufladezeit als „--“ an.

    ACHTUNG

    Stellen Sie sicher, dass die Auswahl des Ladezustands mit der Kapazität Ihres Leistungsschalters übereinstimmt, um ein Durchbrennen der Sicherung zu vermeiden.

    HINWEIS

    • Wenn Sie die Ladeklappe aufgrund von Frost nicht öffnen können, klopfen Sie leicht dagegen oder entfernen Sie das Eis um die Ladeklappe. Versuchen Sie nicht, die Ladeklappe gewaltsam zu öffnen. Dies könnte sie beschädigen.

    • Zwar ist der Ladevorgang möglich, wenn sich die EV-Taste in der Stellung START befindet, doch zu Ihrer Sicherheit sollten Sie den Ladevorgang nur beginnen, wenn sich die EV-Taste in der Stellung OFF befindet und P (Parkstellung) eingelegt ist. Nach Beginn der Aufladung können Sie elektrische Geräte, beispielsweise das Radio, benutzen, wenn Sie die EV-Taste in die Position POWER ON bringen. Während des Ladevorgangs können Sie den Gang nicht von P (Parkstellung) in einen anderen Gang schalten.

    • Je nach den Bedingungen und dem Alter der Hochspannungsbatterie, den technischen Daten des Ladegerätes und der Umgebungstemperatur kann die Zeit bis zur Aufladung der Hochspannungsbatterie abweichen.
