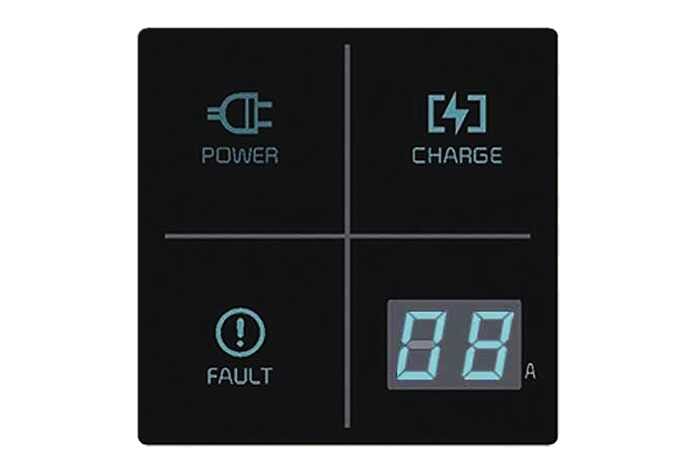

Ladekontrollleuchte für ein portables Ladegerät

N_CT25Q054

Kontrollleuchte

Details

POWER

Ein: Strom eingeschaltet

CHARGE

Ein: Lade-Blinken: Strombegrenzung durch zu hohe Steckertemperatur oder hohe Innentemperatur

FAULT

Blinken: Ladevorgang unterbrochen

LADESTUFE

12

12 A

10

10 A

08

8 A

06

6 A

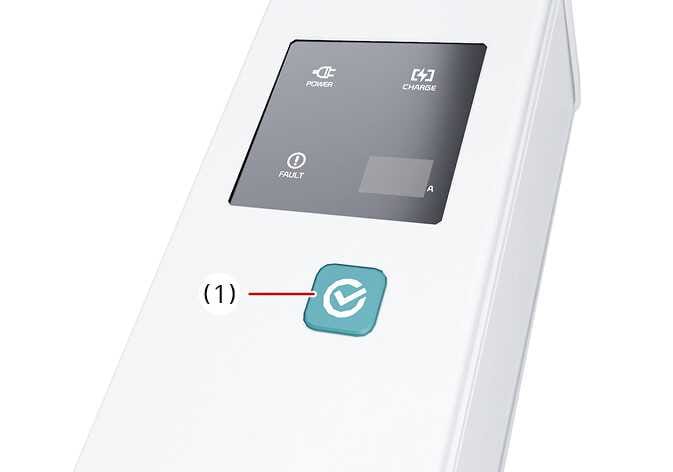

Der Ladestrom ändert sich, wenn Sie die Taste (1) weniger als eine Sekunde lang drücken, während das Ladegerät an eine Steckdose, jedoch nicht an das Fahrzeug angeschlossen ist.

Abbildung 1. Anschlusskasten
N_CT25Q053
