하이브리드 운전 시스템
하이브리드 에너지 흐름도
차량 주행 상태에 따른 하이브리드 시스템의 동력 전달 상태, 출발과 가속 시, 정속 주행 시, 감속 시 등 각 영역별 엔진 상태를 표시합니다.
정지
 N_SP327_C00_010 |
엔진이 정지될 때 (에너지 흐름 없음) |
모터 구동

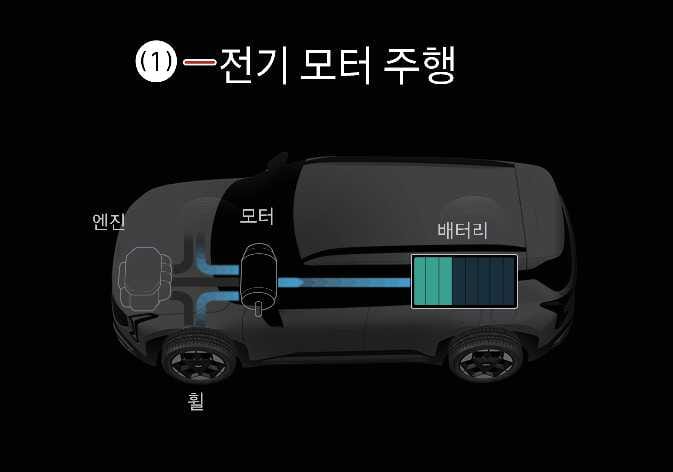

 N_SP327_C00_011 |
모터의 전원으로 차량이 구동 () |
엔진/모터 구동

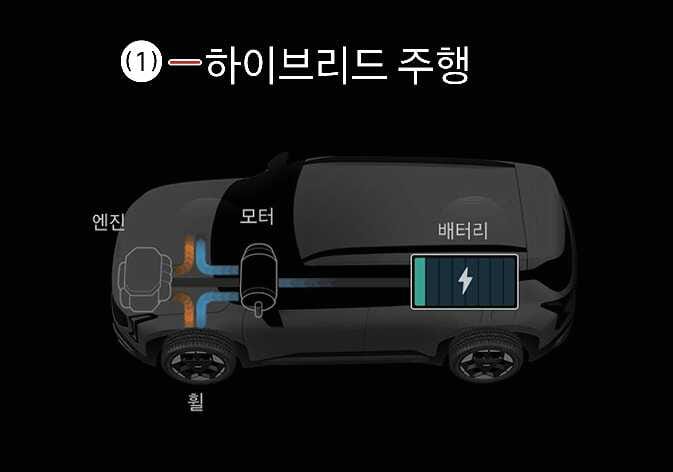

 N_SP327_C00_219 |
모터 및 엔진이 차량을 구동 () |
엔진 구동

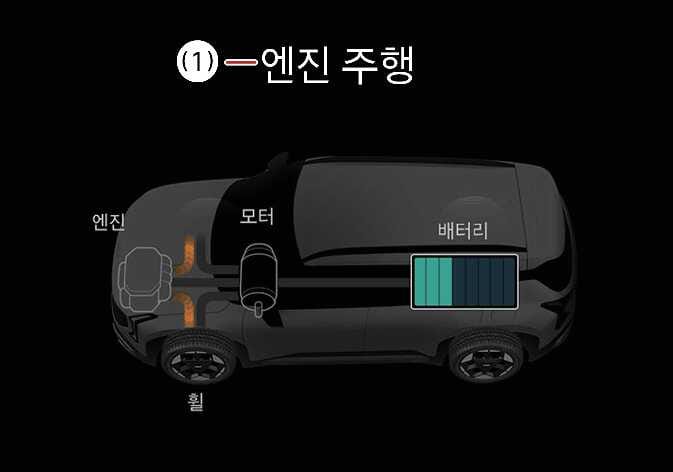

 N_SP327_C00_220 |
엔진의 힘만으로 차량이 구동 () |
배터리 충전

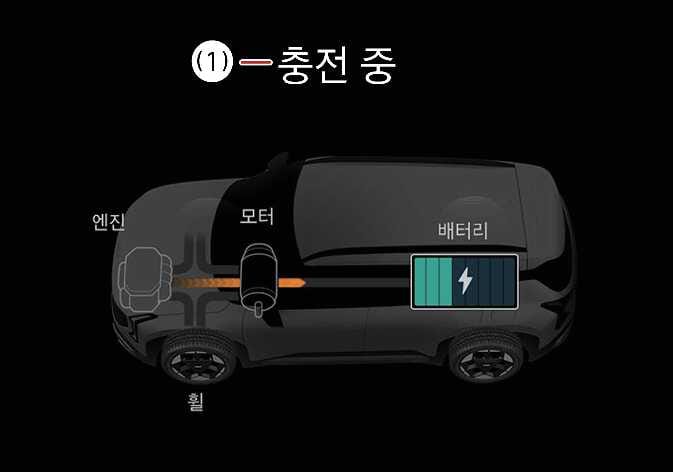

 N_SP327_C00_221 |
엔진이 하이브리드 배터리를 충전 () |
엔진 브레이크

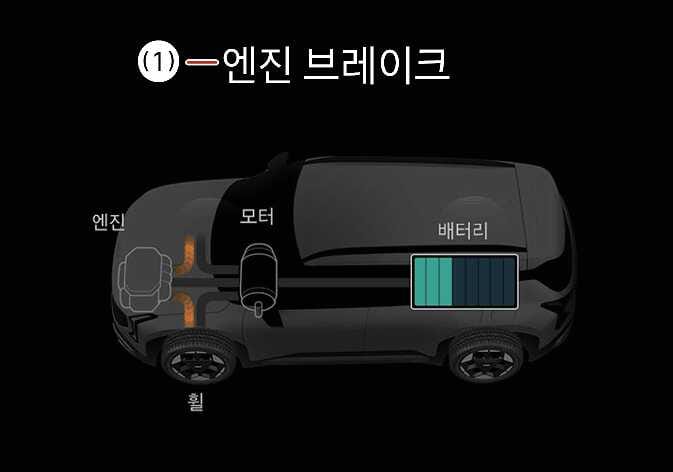

 N_SP327_C00_222 |
엔진 브레이크를 이용한 제동 () |
엔진 구동/배터리 충전
 N_SP327_C00_223 |
엔진이 차량을 구동하고 동시에 하이브리드 배터리를 충전 () |
배터리 충전/모터 주행

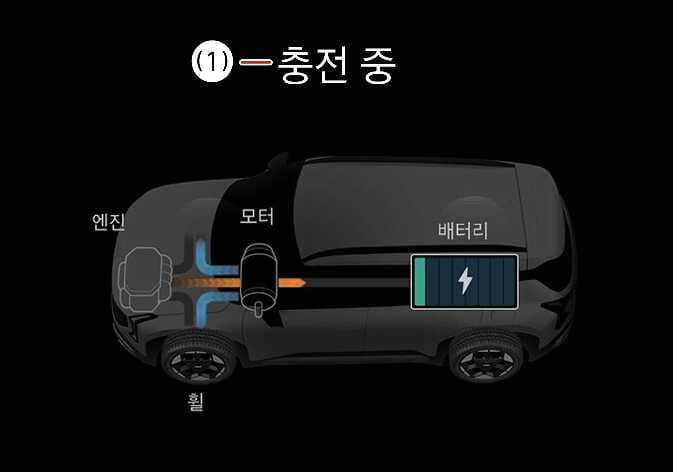

 N_SP327_C00_224 |
엔진이 하이브리드 배터리를 충전하면서 모터로 차량 주행 () |
배터리 충전/회생 제동
|
N_SP327_C00_224 |
엔진이 하이브리드 배터리 충전 () |
엔진 브레이크/회생 제동

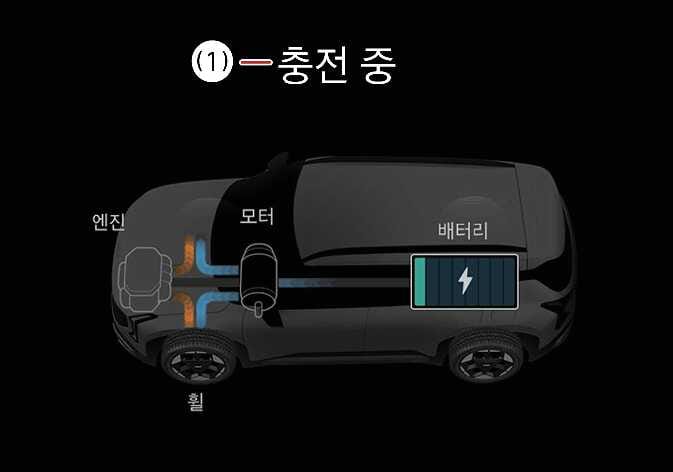

 N_SP327_C00_225 |
엔진 브레이크 작동하면서 하이브리드 배터리를 충전 () |
회생 제동

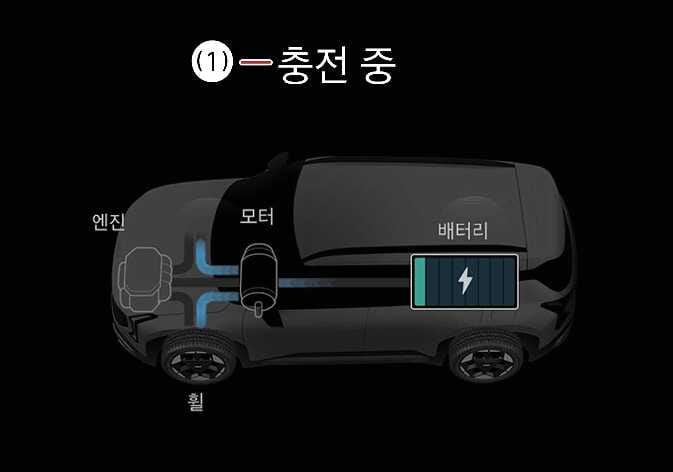

 N_SP327_C00_226 |
차량이 감속할 때 회생 제동을 이용해 하이브리드 배터리를 충전 () |
