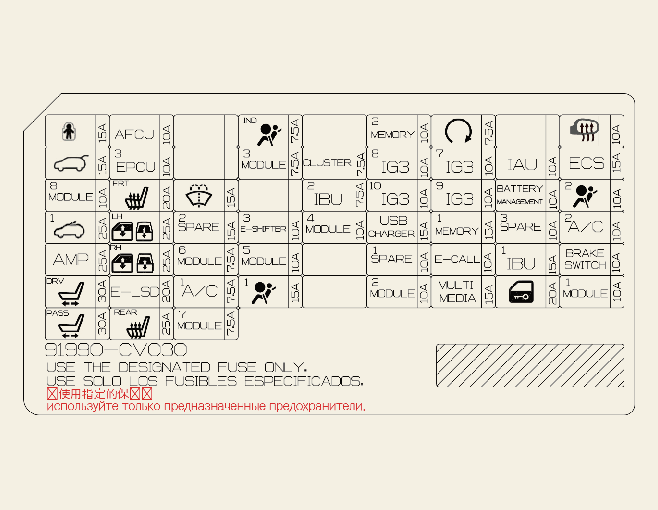

CHILD LOCK

Relé dětského zámku dveří, relé odemknutí dětského zámku dveří

AFCU

AFCU

A/BAG IND

Stropní konzola

MEMORY2

Pojistka – MEMORY2, Jednotka tlumeného osvětlení, Jednotka tlumeného osvětlení Crash Pad levá/pravá, ADP, průhledový displej, jednotka ADS

START

VCU, IBU (Integrovaná řídící jednotka karoserie)

HEATED MIRROR

Jednotka vnějšího zrcátka řidiče/spolujezdce

TAILGATE OPEN

Závora pátých dveří

EPCU 3

Zadní invertor

MODULE3

Multifunkční spínač, IBU (integrovaná řídicí jednotka karoserie), Spínač brzdového světla, Modul dveří řidiče

CLUSTER

Průhledový displej, přístrojový panel

IG3 8

Jednotka V2L, ICCU, VCMS, Zadní elektronické čerpadlo oleje, CDM

IG3 7

Snímač teploty ve vozidle, Audio/video & navigační jednotka, Klimatizace – PTC (pozitivní teplotní koeficient) Topení, Řídicí modul klimatizace, Přístrojová deska

IAU

Vnější klika dveří řidiče/spolujezdce

ECS

Elektronické řízení odpružení

MODULE8

Elektrický modul sedadla řidiče/spolujezdce, ruční spínač sedadla řidiče/spolujezdce

S/HEATER FRT

Řídicí jednotka ventilace přední části, řídicí jednotka vyhřívání předních sedadel

WASHER

Sdružený ovladač

IBU2

IBU (Integrovaná řídící jednotka karoserie)

IG3 10

SCU (řídicí jednotka systému – System Control Unit), Zadní invertor, BMU

IG3 9

Není použito

BATTERY MANAGEMENT

BMU

AIR BAG2

Řídicí jednotka SRS (doplňkový zabezpečovací systém)

SUNROOF1

Motor střešního okna

P/WINDOW LH

Modul elektrického ovládání okna řidiče (LHD), Modul elektrického ovládání okna spolujezdce (RHD), spínač elektrického ovládání zadního okna LH

SPARE2 (IG2)

Není použito

E-SHIFTER 3

Elektronická ATM (automatická převodovka) – volič řazení

MODULE4

Přední/zadní rohový radar vlevo/vpravo, Přední/zadní invertor, ECU řízení ADAS, Jednotka VESS (Systém virtuálního zvuku motoru – Virtual Engine Sound System), Radar adaptivního tempomatu, Přední kamera (ADAS), ECU parkování ADAS, Spínač horního krytu konzoly

USB CHARGER

USB nabíječka pro sedadlo řidiče/spolujezdce, USB nabíječka v přední konzole č. 1 / č. 2

MEMORY1

Pojistka – MEMORY2, Přístrojová deska, Řídicí modul klimatizace, Tlumené světlo konzoly (horní/dolní), Podlahový spínač konzoly, Tlumené světlo dveří řidiče/spolujezdce, Tlumené světlo zadních dveří vlevo/vpravo

SPARE3 (B+)

Není použito

A/C2

Řídicí modul klimatizace, vysokotlaký ventil, ventil chladiva č. 1/č. 2 P/R svorkovnice (relé ventilátoru), chladič BSA č. 1, ventil chladicí kapaliny klimatizace

AMP

AMP (zesilovač)

P/WINDOW RH

Modul elektrického ovládání okna spolujezdce (LHD), Modul elektrického ovládání okna řidiče (RHD), spínač elektrického ovládání zadního okna RH

MODULE6

IBU (Integrovaná řídící jednotka karoserie)

MODULE5

Konektor Data Link, Elektricky ovládané chromované zrcátko, Jednotka E-CALL, ADP, Zobrazovací jednotka audia/videa a navigace, Spínač havarijního panelu, Přední světlomet levý/pravý, AMP (zesilovač), Bezdrátová nabíječka chytrého telefonu, elektrický modul sedadla řidiče/spolujezdce, řídicí modul ventilace předního sedadla, řídicí modul vyhřívání zadního sedadla, podlahový spínač konzoly, modul zařízení na automatické vyrovnání předních světlometů, modul IFS (inteligentní systém předních světel – Intelligent Front-Lighting System)

SPARE1 (ACC)

Není použito

E-CALL

Jednotka E-CALL

IBU1

IBU (Integrovaná řídící jednotka karoserie)

BRAKE SWITCH

Spínač brzdového světla, IBU (integrovaná řídicí jednotka karoserie)

P/SEAT DRV

Spínač elektrického ovládání sedadla řidiče, modul elektrického ovládání sedadla řidiče (s řídicím modulem IMS (integrovaný paměťový systém))

A/C1

Řídící jednotka klimatizace

AIR BAG1

Řídicí jednotka SRS (doplňkový zabezpečovací systém)

MODULE2

AMP (zesilovač), ADP, svorkovnice P/E (relé elektrického výstupu), IBU (integrovaná řídicí jednotka karosérie – Integrated Body Control Unit), jednotka E-CALL, jednotka ADAS, klávesnice audia/videa a navigace, řídicí jednotka audia/videa a navigace

MULTIMEDIA

Řídicí jednotka audia/videa a navigace

DOOR LOCK

Relé uzamknutí dveří, relé odemknutí dveří, relé blokovacího systému

MODULE1

Spínač výstražných světel, multifunkční spínač, konektor Data Link, dešťový snímač, siréna UIP, snímač UIP, jednotka PTG, modul dveří řidiče, jednotka vnějšího zrcátka řidiče/spolujezdce

P/SEAT PASS

Spínač elektrického ovládání sedadla spolujezdce, modul jednotky elektrického ovládání sedadla spolujezdce

S/HEATER RR

Řídicí jednotka vyhřívání zadních sedadel

MULTI FUSE-1

LDC

Svorkovnice P/R (pojistka: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

Jednotka MDPS

* MDPS je totéž jako EPS (Elektrický posilovač řízení).

MULTI FUSE-3

B+5

Svorkovnice PCB (hlavní relé IG3, pojistky: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

Svorkovnice ICU (pojistka: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

Svorkovnice ICU (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

Svorkovnice ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

Jednotka IEB

IEB2

Jednotka IEB

IG1

Svorkovnice P/R (relé ACC, relé IG1)

IG2

Svorkovnice P/R (relé IG2)

MULTI FUSE-2

C/FAN

Elektromotor ventilátoru

RR HTD

Svorkovnice P/R (relé zadního vyhřívání)

TRAILER1

Jednotka konektoru přívěsu

BLOWER

Svorkovnice P/R (relé ventilátoru)

POJISTKA

B+4

Svorkovnice ICU (relé dlouhodobé zátěže, pojistka: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

Svorkovnice P/R (relé E-řazení, pojistka: E-SHIFTER2)

CHARGER1

Svorkovnice P/R (relé zámku nabíječky, relé odemčení nabíječky), ICCU, VCMSCDM

CHARGER2

CDM

AMS

Snímač 12V akumulátoru

EWP1

Elektronické vodní čerpadlo č.1

EWP2

Elektronické vodní čerpadlo č.2

TRAILER2

Jednotka konektoru přívěsu

VESS

Jednotka VESS

VCU1

VCU

P/OUTLET1

Relé elektrické zásuvky

T/GATE

Jednotka PTG

Svorkovnice ICU (IG3 8, IG3 7, IG3 10, IG3 9)

EOP1

Zadní elektronické čerpadlo oleje

EOP2

Přední elektronické čerpadlo oleje (pohon všech 4 kol)

E-SHIFTER2

Relé E-řazení, SCU, elektronická převodovka – volič řazení

P/OUTLET3

Zadní elektrická zásuvka

P/OUTLET2

Přední elektrická zásuvka

WIPER1

Svorkovnice PCB (deska tištěných spojů) (hlavní relé stěrače)

EPCU1

Přední invertor (pohon všech 4 kol)

B/ALARM

Svorkovnice PCB (deska tištěných spojů) (relé poplachu proti krádeži)

HORN

Svorkovnice PCB (deska tištěných spojů) (relé klaksonu)

WIPER2

IBU (Integrovaná řídící jednotka karoserie)

VCU2

VCU

IG3 1

Svorkovnice ICU (pojistka: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Elektronické vodní čerpadlo

IG3 5

BMS (systém řízení akumulátoru) 3cestný ventil chlazení

VCU3

VCU

IG3 4

Elektronické vodní čerpadlo č.1, č.2, elektronický kompresor klimatizace

IEB3

Jednotka IEB

IG3 6

Motor ventilátoru chlazení, Přední elektronické čerpadlo oleje (pohon všech 4 kol)

MDPS2

Jednotka MDPS

* MDPS je totéž jako EPS (Elektrický posilovač řízení).

IG3 2

Přední invertor (pohon všech 4 kol), VCU

Charger Lock Relay

E-Shifter Relay

Rear Heated Relay

ACC Relay

IG3 Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

Charger Unlock Relay
