Beskrivning av säkrings-/relähållare

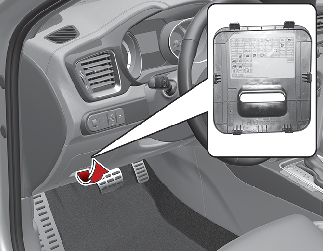

Förarsidans säkringsdosa

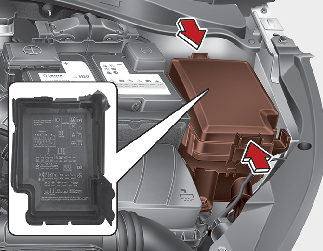

Säkringshållare i motorrummet

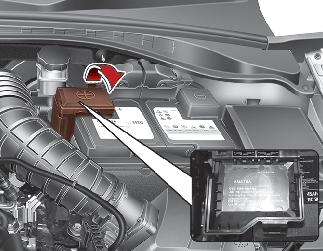

Motorkupéns säkringspanel (Batteriets kontaktskydd)

I dosan med säkringar/reläer finns en etikett där säkringarnas/reläernas märkning framgår.

Observera

Det är inte säkert att alla beskrivningar i instruktionsboken gäller din bil. All information är aktuell vid trycktillfället. Följ informationen på etiketten i första hand.

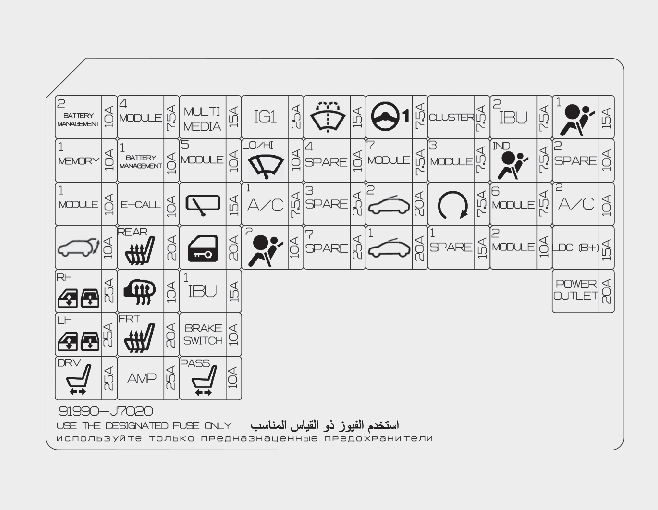

Förarsidans säkringsdosa

Instrumentpanel (förarsidans säkringsdosa)

Säkringsnamn

Symbol

Säkringens klassificering

Skyddade komponenter

BATTERI HANTERING 2

10 A

BMS (Batterihanteringssystem)

MINNE 1

10 A

Förar-IMS-modul (Integrerat minnessystem), Kontrollmodul för luftkonditionering, Modul för elbakluckan

MODUL 1

10 A

Aktiv luftflik, datalänk-anslutning, instrumentpanel, varningsknapp, ICM-reläbox (relä för invikning av ytterspegel/utvikning), Sensor för automatiskt ljus och foto, konsolknapp, smartnyckel för utsidans handtag förare/passagerare

BAKLUCKA

10 A

Bakluckerelä

ELMANÖVRERADE FÖNSTERHISSAR HÖGER

25 A

Relä elfönsterhiss höger, säkerhetsmodul elfönsterhiss förare/passagerare, säkerhetsmodul för elfönsterhiss höger sida bak

ELMANÖVRERADE FÖNSTERHISSAR VÄNSTER

25 A

Relä elfönsterhiss vänster, säkerhetsmodul elfönsterhiss förare/passagerare, säkerhetsmodul för elfönsterhiss vänster sida bak

FÖRARSÄTESINSTÄLLNING

25 A

IMS-modul förare (integrerat minnessystem), manuellt reglage förarsäte

MODUL 4

7,5 A

Assistansenhet för kollisionsundvikande framåt, enhet för filföljningsassistans, enhet för kollisionsvarning i döda vinkeln vänster sida/höger sida, kontrollmodul för parkeringsassistans, knapp för kollisionsdämpare, IBU (integrerad karosskontrollenhet), elektrisk parkeringsbromsknapp, kontrollmodul för dosering, aktiv luftflik

E-CALL

10 A

MTS (Mozen Telematics System) E-samtalsmodul

SITSVÄRMARE, BAKRE

20 A

Kontrollmodul sätesvärme bak

UPPVÄRMD SPEGEL

10 A

Eldriven ytterspegel på förar-/passagerarsidan, AC-styrenhet, ECM (Engine Control Module)/PCM (Power train Control Module)

SITSVÄRMARE, FRÄMRE

20 A

Kontrollmodul sätesvärme fram, kontrollmodul sätesventilation fram

AMP

25 A

Lägre likström(likström)- Likströmskonverterare (AMP (högtalare)), AMP (högtalare)

MULTIMEDIA

15 A

Lägre likströmskonverterare (likström) - Likströmskonverterare (Ljud/AMP (högtalare)), Ljud, Ljud/Video och navigeringsmodul

MODUL 5

10 A

Kontrollmodul för baksätet, MTS (Mozen Telematics System) E-samtalsmodul, elektronisk kromspegel, Ljud, Ljud/video- och navigationsenhet, sparbelysning för automatisk växling, kontrollmodul för luftkonditionering, lägre likströmskonverterare (ljud/AMP (högtalare)), kontrollmodul för sätesvärme fram, kontrollmodul för främre luftventilation, kontrollmodul för främre luftventilation för säte, IMS-förarmodul (integrerat minnessystem), strålkastare vänster handtagssida/ höger handtagssida

BAKRUTETORKARE

15 A

Vindrutetorkarmotor bak, ICM (modul för integrerad krets)-reläbox (bakrutetorkarrelä)

DÖRRLÅS

20 A

Dörrlåsrelä

IBU 1

15 A

IBU (integrerad karosskontrollmodul)

BROMSKONTAKT

10 A

IBU (Integrated Body Control Unit), knapp för bromsljus

PASSAGERARSÄTESINSTÄLLNING

10 A

Kontrollmodul sätesvärme fram, kontrollmodul sätesventilation fram

TÄNDNINGSLÅS 1

25 A

Kopplingsdosa för motorrummet (säkring - ECU5, SENSOR4, ABS3, TCU2)

TORKARBLAD

10 A

Motorrummets säkringslåda (främre bakrutetorkar-relä (lågt)), torkarmotor fram, IBU (integrerad karosskontrollmodul), ECM (motorkontrollmodul)/ PCM (modul för drivaxel i växellåda)

LUFTKONDITIONERING 1

7,5 A

Kopplingsdosa för motorrummet (RELÄ 3 FÖR KYLFLÄKT, RELÄ 2 TILL EXTRA KUPÉVÄRMARE, FLÄKT-RELÄ, RELÄ 1 TILL EXTRA KUPÉVÄRMARE, RELÄ 3 TILL EXTRA KUPÉVÄRMARE), kontrollmodul för luftkonditionering

KROCKKUDDE 2

10 A

Kontrollmodul krockkuddesystemet (SRS)

SPOLARE

15 A

Multifunktionsreglage

MDPS

7,5 A

Styrservoenhet MDPS (Motor Driven Power Steering)

MODUL 7

7,5 A

Kontrollmodul för baksätesvärme, kontrollmodul för framsätesvärme, kontrollmodul för luftventilation i framsätet, munstyckesvärmare, kopplingsdosa i motorrummet (STRÅLKASTARE, HELLJUS RELÄ, DCU- relä (kontrollenhet för dosering)), kylfläktsmotor

SOLTAK 2

20 A

Panoramasoltaksmotor

SOLTAK 1

20 A

Panoramasoltaksmotor

INSTRUMENTPANEL

INSTRUMENTPANEL

7,5 A

Mätare, varnings- och kontrollampor

MODUL 3

7,5 A

Knapp för sportläge, knapp för parkeringsljus

START

7,5 A

ICM-reläbox (integrerad kretsmodul) (relä för stöldlarm), Knapp för växelomfång, kopplingsdosa för motorrummet (PDM 3-relä (IG1)), IBU (integrerad karosskontrollenhet), ECM (motorkontrollmodul), PCM (kontrollmodul för växellådan)

IBU 2

7,5 A

IBU (integrerad karosskontrollmodul)

VARNINGSLAMPA FÖR KROCKKUDDE

7,5 A

Instrumentpanel, riskknapp

MODUL 6

7,5 A

IBU (integrerad karosskontrollmodul)

MODUL 2

10 A

Ljud, huvudenhet för ljud/video och navigation, lägre likström (likström)- Likströmskonverterare (likström) (Ljud/AMP (högtalare)), IBU (Integrerad karosskontrollenhet), MTS E-samtalsmodul (Mozen Telematics System), trådlös laddare, kopplingsdosa för motorrummet (relä för STRÖMUTTAG), AMP (Högtalare), Knapp för elstyrd ytterspegel

AIR BAG 1

15 A

Kontrollmodul krockkuddesystemet (SRS)

LUFTKONDITIONERING 2

10 A

Kopplingsdosa för motorrummet (FLÄKT-relä), kontrollmodul för luftkonditioneringen, fläktmotstånd, fläktmotor, ECM (kontrollmodul för motor) /PCM (kontrollmodul för växellåda)

LDC (B+)

15 A

Ljud, Ljud/Video och navigeringsmodul, Instrumentpanel, kontrollmodul för luftkonditionering, lägre likströmskonverterare (likström) - Likströmskonverterare (Ljud/AMP (högtalare))

STRÖMUTTAG

20 A

Främre eluttag, eluttag på vänster sida

Säkringshållare i motorrummet

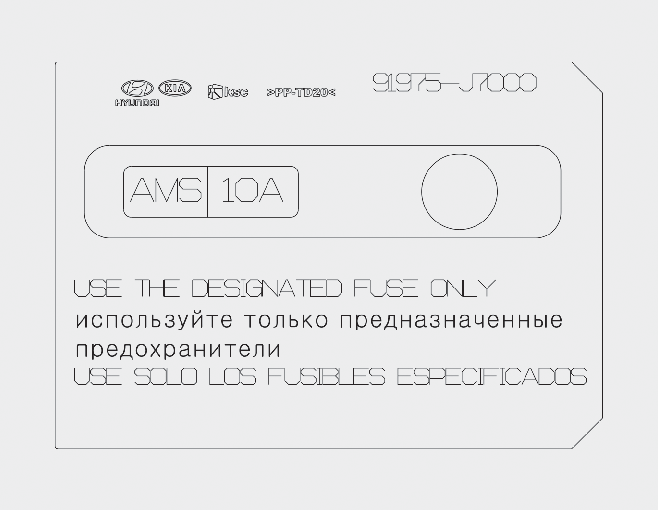

Motorkupéns säkringspanel (Batteriets kontaktskydd)

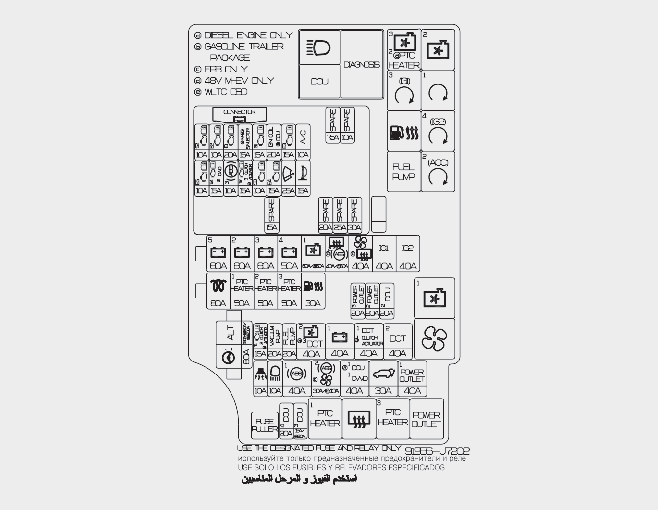

Säkringsdosa i motorrummet

Säkringsnamn

Symbol

Säkringsklassificering

Skyddade komponenter

GENERATOR

GEN

150/180/200 A

Säkring: STÖLDLARM, STRÅLKASTARE, HELLJUS, ABS1, ABS2, DCU1, MODUL FÖR ELDRIVEN BAKLUCKA, STRÖMUTTAG 1, växlare

MDPS

80 A

Styrservoenhet MDPS (Motor Driven Power Steering)

BATTERI 5

60 A

Säkring: KYLFLÄKT 1, BAKRE VÄRME, PTC-VÄRMARE 2, PTC-VÄRMARE 3, BRÄNSLEVÄRMARE, kontrollrelä för motorn

BATTERI 2

60 A

Säkringshållare för instrumentpanelen

BATTERI 3

60 A

Säkringshållare för instrumentpanelen

BATTERI 4

50 A

Säkringshållare i instrumentbrädan (Säkring: BAGAGELUCKA, ELDRIVET FÖNSTER HÖGER SIDA, ELDRIVET FÖNSTER VÄNSTER SIDA, ELDRIVET FÖRARSÄTE, SÄTESVÄRME FRAM, AMP (HÖGTALARE), ELDRIVET PASSAGERARSÄTE, SOLTAK2, SOLTAK1)

KYLFLÄKT 1

60/50 A

RELÄ TILL KYLFLÄKT 2, RELÄ TILL KYLFLÄKT 1

VÄRME BAK

40 A

Relä ELUPPVÄRMD BAKRUTA

ABS 2

30 A

ABS-modul (låsningsfria bromsar), ESC-modul (antisladdsystem)

BLOWER

40 A

Relä FLÄKT

VÄRME BAK

40 A

Relä ELUPPVÄRMD BAKRUTA

IG1

40 A

Tändningslås, PDM-relä 3 (IG1), PDM-relä 2 (ACC)

IG2

40 A

Tändningslås Startrelä, PDM-relä 4 (IG2)

GLÖD

80 A

Glödstiftsenhet

EXTRA KUPÉVÄRMARE 1

50 A

Relä TILL EXTRA KUPÉVÄRME 1

EXTRA KUPÉVÄRMARE 2

50 A

Relä EXTRA KUPÉVÄRME 2

EXTRA KUPÉVÄRMARE 3

50 A

Relä EXTRA KUPÉVÄRME 3

BRÄNSLEVÄRMARE

30 A

RELÄ TILL BRÄNSLEVÄRMARE

STRÖMUTTAG 3

20 A

Bakre strömuttag

STRÖMUTTAG 2

20 A

Främre eluttag, eluttag på höger sida

DCU 2

20 A

Kontrollmodul för dosering

TCU 1

15 A

Kontrollmodul växellåda TCM (Transmission Control Module)

KOPPLINGS MANÖVERDON 2

15 A

Elektronisk kopplingsmodul

VAKUUMPUMP

20 A

Vakuumpump

BRÄNSLEPUMP

20 A

BRÄNSLEPPUMP-relä

KYLFLÄKT 2

40 A

Relä TILL KYLFLÄKT 3, Relä TILL KYLFLÄKT 2

DCT 3

40 A

Manöverdon för smartväxel

BATTERI 1

40 A

Kopplingsdosa för instrumentpanelen (RELÄ FÖR LÅNGVARIG LASTSPÄRR, Säkring: MODUL1, SÄTESVÄRME BAK, DÖRRLÅS, ibu1, BROMSKNAPP, KROCKKUDDE2)

DCT 1

40 A

Kontrollmodul växellåda TCM (Transmission Control Module)

KOPPLINGS MANÖVERDON 1

40 A

Elektronisk kopplingsmodul

DCT 2

40 A

Kontrollmodul växellåda TCM (Transmission Control Module)

STÖLDLARM

10 A

Relä för stöldlarm

STRÅLKASTARE HEL

10 A

Relä TILL STRÅLKASTARE, HELLJUS

ABS 1

40 A

ESC-kontrollmodul (Elektrisk stabilitetskontroll)

ABS 2

30 A

ESC-kontrollmodul (Elektrisk stabilitetskontroll), EPB

BLOWER

40 A

Relä FLÄKT

DCU 1

40 A

DCU-relä (kontrollenhet för dosering)

CVVD 1

40 A

CVVD (Kontinuerligt variabelt valv Varaktighet) manöverdon

MODUL ELMANÖVRERAD BAKLUCKA

30 A

Modul elmanövrerad baklucka

STRÖM UTTAG 1

40 A

Relä STRÖMUTTAG

DCU 4

20 A

Kontrollmodul för dosering

DCU 3

15A/20 A

Kontrollmodul för dosering

SENSOR 2

10 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] luftkonditioneringskompressorrelä, magnetventil för avluftningskontroll, magnetventil för RCV-styrning, KYLFLÄKT 1 relä, oljekontrollventil (In/Ut)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] luftkonditioneringskompressorrelä, magnetventil för avluftningskontroll, magnetventil för RCV-styrning, KYLFLÄKT 1 relä, oljekontrollventil (In/Ut)

[(Bensin) 1.6 MPI] magnetventil för avluftningskontroll, magnetventil för variabelt intag, KYLFLÄKT 3 relä, KYLFLÄKT 2 relä, oljekontrollventil (In/Ut)

[(Bensin) 1.6 TGI-motor] Oljekontrollventil #1/#2, CCV, relä för kylfläkt 2, PCSV, RCV

ECU 2

10 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (kontrollmodul för motor)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (kontrollmodul för motor)

[(Bensin) 1.6 MPI] ECM (Engine Control Module)/PCM (Power train Control Module)

[(Bensin) 1.6 T-GDi] ECM (Engine Control Module)

ECU 1

20 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (kontrollmodul för motor)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (kontrollmodul för motor)

[(Bensin) 1.6 MPI] ECM (Engine Control Module)/PCM (Power train Control Module)

[(Bensin) 1.6 T-GDi] ECM (Engine Control Module)

INSPRUTARE

15 A

[(Bensin) 1.6 MPI] Insprutare #1~#4

Mild Hybridstartare och Generator

15 A

MHSG (MILD HYBRIDSTARTARE & GENERATOR)

SENSOR 1

15 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Syresensor (Upp), Syresensor (Ned)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Syresensor (Upp), Syresensor (Ned)

[(Bensin) 1.6 MPI] Syresensor (Upp), Syresensor (Ned)

[(Bensin) 1.6 T-GDi] ECM (Engine Control Module), Syresensor (Upp/Ned)

TÄNDSPOLE

20 A

[[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] Tändspole #1~#3

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Tändspole #1~#4

[(Bensin) 1.6 MPI] Tändspole #1~#4, Kondensator

[(Bensin) 1.6 T-GDi] Tändspole #1~#4, Kondensator

ECU 3

15 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (kontrollmodul för motor)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (kontrollmodul för motor)

[(Bensin) 1.6 MPI] ECM (Engine Control Module)/PCM (Power train Control Module)

[(Bensin) 1.6 T-GDi] ECM (Engine Control Module)

LUFT KONDITIONERING

10 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Luftkonditioneringskompressor

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Luftkonditioneringskompressor

[(Bensin) 1.6 T-GDi] Luftkonditioneringskompressor

ECU 5

10 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] ECM (kontrollmodul för motor)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (kontrollmodul för motor)

[(Bensin) 1.6 MPI] ECM (Engine Control Module)/PCM (Power train Control Module)

[(Bensin) 1.6 T-GDi] ECM (Engine Control Module)

SENSOR 4

15 A

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Vakuumpump

CVVD 2

15 A

CVVD (Kontinuerligt variabelt valv Varaktighet) manöverdon

ABS 3

10 A

[ALLA] ESC (elektronisk stabilitetskontroll) kontrollmodul, kopplingens huvudcylinder

TCU 2

15 A

[Smartstream G1.0 T-GDi/ Smartstream G1.0 T-GDi MHEV]: HÄMNINGSBRYTARE, TCM (kontrollmodul växellåda)

[Smartstream G1.5 T-GDi/ Smartstream G1.5 T-GDi MHEV] : HÄMNINGSBRYTARE, TCM (kontrollmodul växellåda)

[(Bensin) 1.6 T-GDi]: HÄMNINGSBRYTARE, TCM (kontrollmodul växellåda)

[(Bensin) 1.6 MPI] : HÄMNINGSBRYTARE

KOPPLINGS MANÖVERDON 3

15 A

Elektronisk kopplingsmodul

SENSOR 3

10 A

[(Bensin) 1.6 MPI] BRÄNSLEPUMP-relä

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] BRÄNSLEPUMP-relä

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] BRÄNSLEPUMP-relä

[(Bensin) 1.6 MPI] BRÄNSLEPUMP-relä

[(Bensin) 1.6 T-GDi] BRÄNSLEPUMP-relä

ECU 4

15 A

[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (kontrollmodul för motor)

[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (kontrollmodul för motor)

[(Bensin) 1.6 MPI] ECM (Engine Control Module)/PCM (Power train Control Module)

[(Bensin) 1.6 T-GDi] ECM (Engine Control Module)

TORKARBLAD

25 A

[ALLA] Relä för torkarblad

SIGNALHORN

15 A

[ALLA] Relä för Signalhorn
Relä

Relä-namn

Symbol

Typ

Relä TILL KYLFLÄKT 3

MICRO

Relä EXTRA KUPÉVÄRME 2

MICRO

Relä TILL KYLFLÄKT 2

MICRO

PDM 3-relä (IG1)

MICRO

START-relä

MICRO

RELÄ TILL BRÄNSLEVÄRMARE

MICRO

PDM 4-relä (IG2)

MICRO

BRÄNSLEPPUMP-relä

MICRO

PDM 2-relä (ACC)

MICRO

Relä TILL KYLFLÄKT 1

MINI

Relä FLÄKT

MINI

Relä TILL EXTRA KUPÉVÄRME 1

MICRO

Relä ELUPPVÄRMD BAKRUTA

MICRO

Relä EXTRA KUPÉVÄRME 3

MICRO

Relä STRÖMUTTAG

MICRO

Relä TILL STRÅLKASTARE, HELLJUS

MICRO

DCU-relä

MICRO
