Tipo A

Tipo B

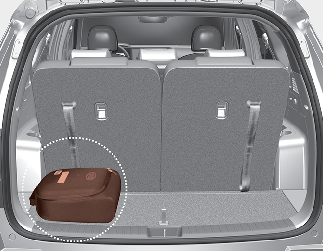

Si el cargador de CA no está disponible, se puede utilizar el cargador de mantenimiento.

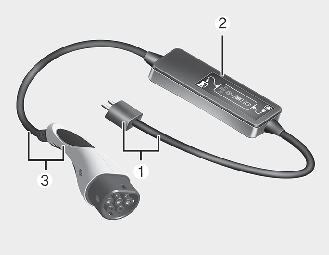

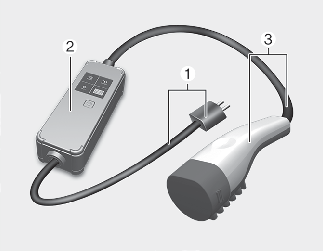

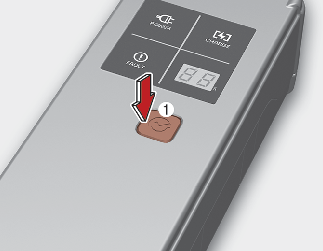

1. Enchufe y cable

2. Caja de control (ICCB)

3. Conector/cable de carga

1. Apague todos los interruptores, desplace el marcador de cambios a P (estacionamiento) y apague el vehículo.

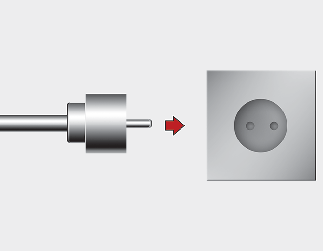

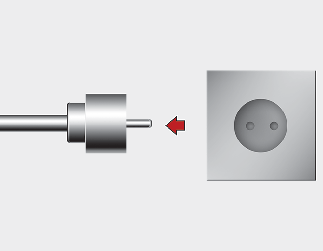

2. Conecte el enchufe a una toma de corriente doméstica.

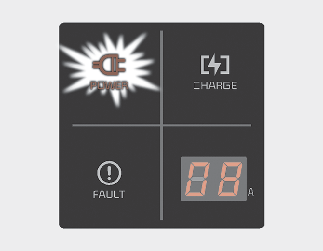

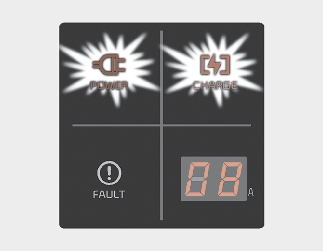

3. Asegúrese de que el indicador de la conexión eléctrica (verde) se enciende en la caja de control.



4. Pise el pedal del freno y accione el freno de estacionamiento.

5. Abra la puerta de la entrada de carga pulsando el borde central trasero de la puerta de la entrada de carga.



6. Elimine el polvo del conector de carga y la entrada de carga.

7. Sujete el mango del conector de carga.


   Conexión del vehículo

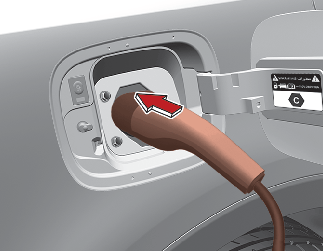

   A continuación, introduzca la entrada de carga hasta que oiga un clic. Si no está completamente conectado, una conexión incorrecta entre el conector de carga y los terminales de carga supone un posible riesgo de incendio.

8. La carga se inicia automáticamente y el indicador de carga parpadea.



9. Verifique que el indicador de conexión del cable de carga de la batería de alto voltaje en el tablero de instrumentos esté activada.



   La carga no se lleva a cabo si el indicador está apagado. Si el conector de carga no está correctamente conectado, conecte de nuevo el cable de carga.



   AVISO

   • La carga está en proceso únicamente con el marcador de cambios en P (estacionamiento). Es posible cargar la batería con el botón ENGINE START/STOP (inicio/parada del motor) en la posición ACC (accesorios). Sin embargo, podría descargar la batería de 12 V. Por consiguiente, si es posible, cargue la batería con el botón ENGINE START/STOP (inicio/parada del motor) en la posición OFF (desactivado).

   • El desplazamiento del marcador de cambios de P (estacionamiento) a R (marcha atrás)/N (punto muerto)/D (conducción) detiene el proceso de carga. Para reiniciar el proceso de carga, desplace el marcador de cambios a P (estacionamiento), coloque el botón ENGINE START/STOP (inicio/parada del motor) en la posición OFF (desactivado) y desconecte el cable de carga. A continuación, conecte el cable de carga y reinicie el proceso de carga.

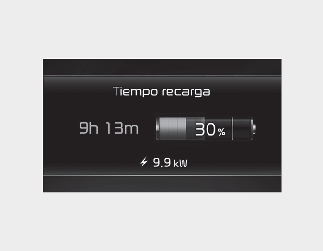

10. Tras iniciarse la carga, el tiempo estimado de carga se muestra en el tablero de instrumentos durante aproximadamente 1 minuto. También se muestra cuando la puerta del conductor está abierta con la carga en curso. Si se ajustó la carga programada, el tiempo previsto para la carga se indica como "- -".



1. Apague todos los interruptores, desplace el marcador de cambios a P (estacionamiento) y apague el vehículo.

2. Conecte el enchufe a una toma de corriente doméstica.



3. Compruebe si el testigo de corriente (verde) se enciende en la caja de control.



4. Pise el pedal del freno y accione el freno de estacionamiento.

5. Abra la puerta de la entrada de carga pulsando el borde central trasero de la puerta de la entrada de carga.



6. Elimine el polvo del conector de carga y la entrada de carga.

7. Sujete el mango del conector de carga.




   A continuación, introduzca la entrada de carga hasta que oiga un clic. Si no está completamente conectado, una conexión incorrecta entre el conector de carga y los terminales de carga supone un posible riesgo de incendio.

8. La carga se inicia automáticamente (el indicador de carga se enciende).



9. Verifique que el indicador de conexión del cable de carga de la batería de alto voltaje en el tablero de instrumentos esté activada.



   La carga no se lleva a cabo si el indicador está apagado. Si el conector de carga no está correctamente conectado, conecte de nuevo el cable de carga.



   AVISO

   • La carga está en proceso únicamente con el marcador de cambios en P (estacionamiento). Es posible cargar la batería con el botón ENGINE START/STOP (inicio/parada del motor) en la posición ACC (accesorios). Sin embargo, podría descargar la batería de 12 V. Por consiguiente, si es posible, cargue la batería con el botón ENGINE START/STOP (inicio/parada del motor) en la posición OFF (desactivado).

   • El desplazamiento del marcador de cambios de P (estacionamiento) a R (marcha atrás)/N (punto muerto)/D (conducción) detiene el proceso de carga. Para reiniciar el proceso de carga, desplace el marcador de cambios a P (estacionamiento), coloque el botón ENGINE START/STOP (inicio/parada del motor) en la posición OFF (desactivado) y desconecte el cable de carga. A continuación, conecte el cable de carga y reinicie el proceso de carga.

10. Tras iniciarse la carga, el tiempo estimado de carga se muestra en el tablero de instrumentos durante aproximadamente 1 minuto. También se muestra cuando la puerta del conductor está abierta con la carga en curso. Si se ajustó la carga programada, el tiempo previsto para la carga se indica como "- -".



Tras la utilización del cargador de mantenimiento, recomendamos guardarlo en la caja de almacenamiento.

1. Antes de desconectar el conector de carga, asegúrese de que las puertas estén desbloqueadas. Si la puerta está bloqueada, el sistema de bloqueo del conector de carga no permitirá la desconexión. Para evitar el robo del cable de carga, el conector de carga no se puede desconectar de la entrada mientras las puertas están bloqueadas. Sin embargo, si el vehículo se encuentra en el modo AUTO del conector de carga, el conector de carga se desbloquea automáticamente de la entrada cuando se ha completado la carga.



   AVISO

   Para desconectar el conector de carga, desbloquee las puertas para soltar el sistema de bloqueo del conector de carga. De lo contrario, el conector de carga y la entrada de carga del vehículo se podrían dañar.

2. Sujete el mango del conector de carga y extráigalo.



3. Asegúrese de cerrar firmemente la puerta de carga.

4. Desconecte el enchufe de la toma de corriente doméstica. No tire del cable al desconectar el enchufe.



5. Cierre la tapa protectora del conector de carga para impedir la entrada de cuerpos extraños en el terminal.

6. Coloque el cable de carga dentro del compartimento del cable para protegerlo.

• Utilice un cable de carga portátil homologado por Kia.

• No intente reparar, desmontar ni ajustar el cable de carga portátil.

• No utilice un cable alargador ni un adaptador.

• Deje de utilizarlo inmediatamente si se enciende un testigo de advertencia de avería.

• No toque el enchufe ni el conector de carga con las manos mojadas.

• No toque el terminal del conector de carga de CA ni la toma de carga de CA del vehículo.

• No conecte el conector de carga a un voltaje que no cumpla las especificaciones.

• No utilice el cable de carga portátil si está desgastado, pelado o si presenta algún daño.

• Si la caja de la ICCB y el conector de carga de CA están dañados, agrietados o si los cables están pelados, no use el cable de carga portátil.

• Impida que niños accionen o toquen el cable de carga portátil.

• Mantenga la caja de control siempre seca.

• Mantenga los cuerpos extraños alejados del conector de carga de CA y del terminal del enchufe.

• No pise ningún cable. No tire de ningún cable, no lo retuerza ni doble.

• No realice la carga durante una tormenta con relámpagos.

• No deje caer la caja de control ni coloque un objeto pesado sobre la misma.

• No coloque ningún objeto que genere temperaturas elevadas cerca del cargador durante el proceso de carga.

• La carga con una toma de corriente eléctrica doméstica dañada o desgastada puede causar el riesgo de sufrir una descarga eléctrica. Si duda acerca del estado de la toma de corriente eléctrica doméstica, hágala revisar por un electricista.

• Deje de utilizar inmediatamente el cable de carga portátil si la toma de corriente eléctrica doméstica o alguno de los componentes se sobrecalienta o nota un olor a quemado.

Si no puede cargar la batería de alto voltaje después de conectar el cargador, verifique lo siguiente:

1. Compruebe los ajustes de carga del vehículo.

   (Por ejemplo, una vez ajustada la carga programada, la carga no se inicia inmediatamente al conectar el cargador de CA o el cable de carga portátil).

2. Compruebe el estado de funcionamiento del cargador de CA y del cargador portátil.

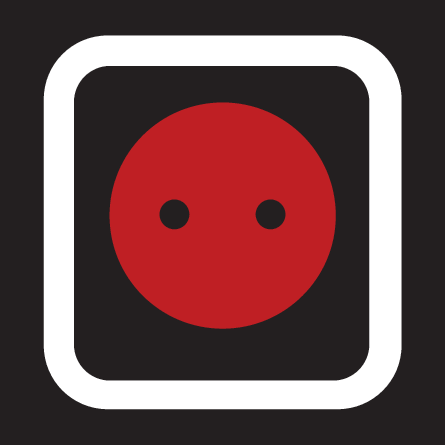

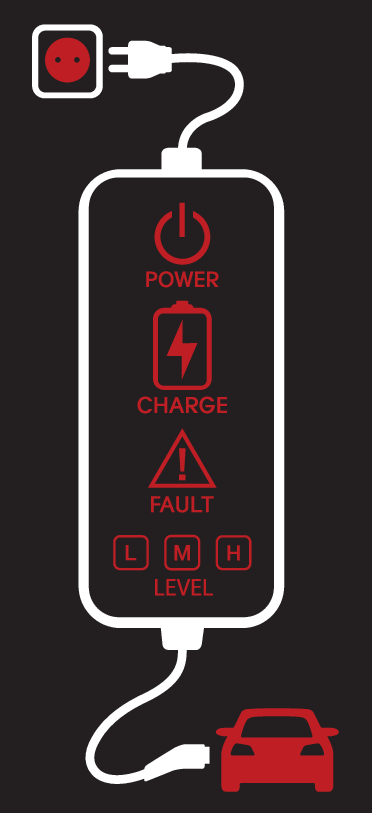

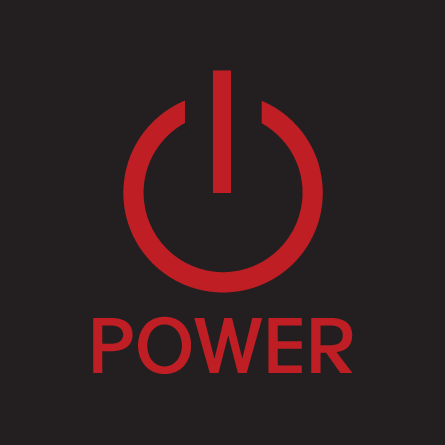

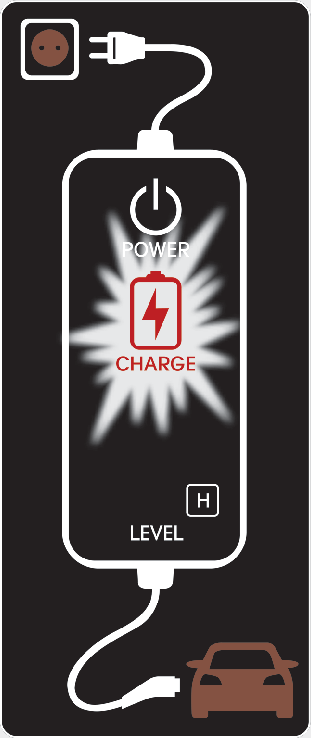

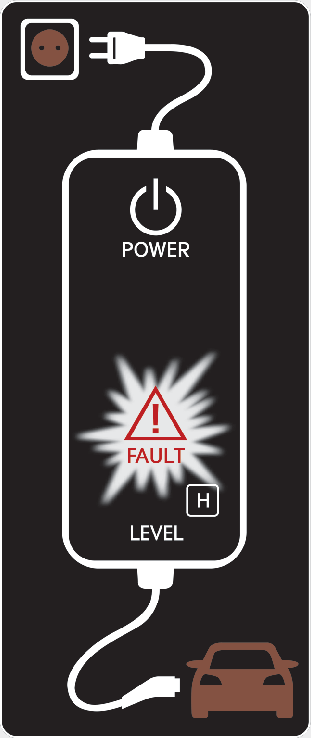

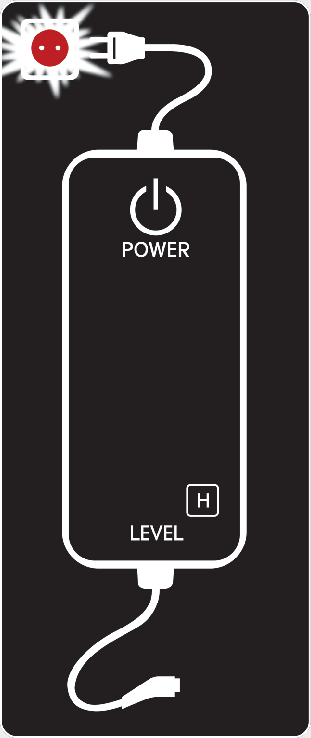

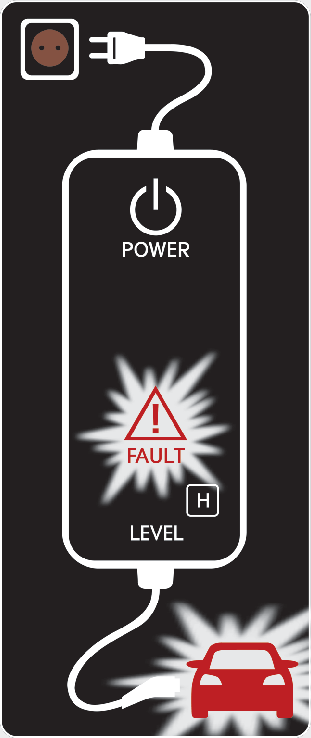

   (Estado del cargador portátil)

   * El método real para indicar el estado de la carga podría variar en función del fabricante del cargador.

3. Cuando el vehículo no carga y aparece un mensaje de advertencia en el tablero de instrumentos, verifique el mensaje correspondiente.

4. Si el vehículo se ha cargado adecuadamente al cargarlo con otro cargador que funciona con normalidad, póngase en contacto con el fabricante del cargador.

5. Si el vehículo no se carga con otro cargador que funciona con normalidad, le recomendamos que se ponga en contacto con un centro de servicio/distribuidor Kia autorizado para la inspección.
