Descripción del panel de fusibles/relés
En la parte interior de la cubierta del panel de fusibles/relés, encontrará la etiqueta de los fusibles y relés que describe el nombre y la capacidad de los mismos.
No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles.
Panel de fusibles del lado del conductor
|
Nombre del fusible |
Símbolo |
Amperaje del fusible |
Circuito protegido |
|---|---|---|---|
|
AMP |
 |
25 A |
AMP (amplificador) |
|
LDC |
 |
30 A |
Sin uso |
|
ASIENTO ELÉCTRICO (CONDUCTOR) |
 |
30 A |
Interruptor del asiento eléctrico del conductor, módulo de control IMS (sistema de memoria integrada), interruptor de soporte lumbar del conductor |
|
OBC |
 |
10 A |
[PHEV] OBC (cargador de a bordo) |
|
ELEVALUNAS ELÉCTRICO (IZQ.) |
 |
25 A |
Módulo del elevalunas eléctrico de seguridad del conductor/pasajero, interruptor del elevalunas eléctrico del pasajero, lado de la manilla izquierda del interruptor del elevalunas de seguridad trasero, lado de la manilla izquierda del módulo del elevalunas eléctrico de seguridad trasero |
|
ASIENTO ELÉCTRICO (PASAJERO) |
 |
30 A |
[HEV] Interruptor del asiento eléctrico del pasajero, unidad de relé del pasajero, interruptor del asiento eléctrico del pasajero [PHEV] Interruptor del asiento eléctrico del pasajero, unidad de relé del pasajero |
|
CALEFACCIÓN ASIENTOS (DEL.) |
 |
20 A |
Módulo de control de la ventilación de aire del 1.er asiento, módulo de control de la calefacción del 1.er asiento |
|
CALEFACCIÓN ASIENTOS (TRASEROS IZQ.) |
 |
15 A |
Módulo de control del lado izquierdo del calentador del 2.º asiento |
|
PLEGADO DEL ASIENTO DE LA 2.ª FILA (DCH.) |
 |
20 A |
Actuador plegable del lado derecho del 2.º asiento |
|
ENC3 1 |
 |
20 A |
[PHEV] Caja de relés ICM (relé IG3) |
|
ELEVALUNAS ELÉCTRICO (DCH.) |
 |
25 A |
Módulo del elevalunas eléctrico de seguridad del conductor/pasajero, interruptor del elevalunas eléctrico del pasajero, lado de la manilla derecha del interruptor de los elevalunas eléctricos traseros, lado de la manilla derecha del módulo de los elevalunas eléctricos de seguridad traseros |
|
PORTÓN TRASERO ABIERTO |
 |
15 A |
Relé del portón trasero |
|
PLEGADO DEL ASIENTO DE LA 2.ª FILA (IZQ.) |
 |
20 A |
Módulo de control del lado izquierdo del calentador del 2.º asiento |
|
BLOQUEO DE LAS PUERTAS |
 |
20 A |
[HEV] Relé de bloqueo y desbloqueo de las puertas, relé de interbloqueo, conector de enlace de datos [PHEV] Relé de bloqueo/desbloqueo de las puertas, relé de interbloqueo, conector de enlace de datos, caja de relés ICM (relé de bloqueo/desbloqueo de la puerta de combustible) |
|
A/C TRASERO 2 |
 |
10 A |
Módulo de control del aire acondicionado trasero |
|
MULTI MEDIA 1 |
 |
25 A |
Audio, unidad principal de navegación y vídeo/audio, fusible - MULTIMEDIA 2 |
|
E-CALL (LLAMADA DE EMERGENCIA) |
 |
10 A |
Unidad E-Call |
|
CALEFACCIÓN DE LOS ASIENTOS (TRASEROS DCH.) |
 |
15 A |
Módulo de control del lado derecho del calentador del 2.º asiento |
|
MEMORIA |
 |
10 A |
[HEV] Unidad del portón trasero eléctrico, módulo de control IMS (sistema de memoria integrada), módulo de control del aire acondicionado trasero, ROA (Aviso pasajero trasero), retrovisor exterior eléctrico del conductor/pasajero, DAU, tablero de instrumentos, sensor de lluvia, módulo de control del aire acondicionado delantero, panel de control del aire acondicionado delantero, visualizador frontal [PHEV] Unidad del portón trasero eléctrico, módulo de control IMS (sistema de memoria integrada), módulo de control del aire acondicionado trasero, ROA (Aviso pasajero trasero), retrovisor exterior eléctrico del conductor/pasajero, tablero de instrumentos, sensor de lluvia, módulo de control del aire acondicionado delantero, panel de control del aire acondicionado delantero, visualizador frontal |
|
START |
 |
10 A |
Interruptor de encendido |
|
E-SHIFTER |
 |
7,5 A |
Marcador de cambio electrónico |
|
MÓDULO 6 |
 |
7,5 A |
Sin uso |
|
CARGADOR USB 1 |
 |
10 A |
Lado derecho/lado izquierdo del conector de carga USB del maletero |
|
CARGADOR USB 2 |
 |
15 A |
Lado derecho/lado izquierdo del conector de carga USB de la consola trasera, conector de carga USB del asiento del conductor/pasajero |
|
BLOQUEO DEL CARGADOR |
 |
10 A |
[PHEV] Caja de relés ICM (relé de bloqueo/desbloqueo del conector de carga), módulo de bloqueo de la puerta del cargador |
|
MÓDULO 3 |
 |
7,5 A |
[HEV] IBU (unidad de control de la carrocería integrada), unidad ADAS, cámara de visión frontal, interruptor del panel de protección, unidad del monitor de vista aérea, radar de esquinas trasero DCH./IZQ., ECU (unidad de control electrónico) de 4WD (tracción a las 4 ruedas), cámara de visión frontal, unidad VESS (sistema de sonido virtual del motor), interruptor de la consola delantera, interruptor de ventilación del asiento del conductor/pasajero [PHEV] IBU (unidad de control de la carrocería integrada), unidad ADAS, cámara frontal, interruptor del panel de protección, unidad del monitor de vista aérea, lado de la manilla derecha/lado de la manilla izquierda del radar de esquinas trasero, ECU (unidad de control electrónico) de 4WD (tracción a las 4 ruedas), radar delantero, unidad VESS (sistema de sonido virtual del motor), interruptor de la consola delantera, lado de la manilla derecha/lado de la manilla izquierda del interruptor de ventilación del asiento del conductor/pasajero |
|
AIRBAG 1 |
 |
15 A |
Módulo de control del SRS (sistema de sujeción suplementario) |
|
LAVAPARABRISAS |
 |
15 A |
Interruptor multifunción |
|
MÓDULO 1 |
 |
10 A |
AMP (amplificador), lado derecho/lado izquierdo de RSE, audio, unidad principal de navegación y vídeo/audio, IBU (unidad de control de la carrocería integrada), lado derecho/lado izquierdo del conector de carga USB delantero, unidad ADAS, unidad E-Call (llamada de emergencia), unidad del monitor de vista área |
|
MÓDULO 9 |
 |
10 A |
[HEV] Solenoide de la llave, luz ambiental del conductor/pasajero, unidad ADAS, conector de enlace de datos, unidad de monitor de vista superior, DAU, manilla exterior de la llave inteligente del conductor/pasajero, unidad de la luz ambiental, UIP, BBS, unidad de la luz ambiental de la puerta del conductor/pasajero [PHEV] Luz ambiental del conductor/pasajero, unidad ADAS, conector de enlace de datos, unidad de monitor de vista superior, unidad de la zona de la puerta del conductor, sensor de lluvia, manilla exterior de la llave inteligente del conductor/pasajero, unidad de la luz ambiental, sensor UIP, sirena de la batería de reserva, unidad de la luz ambiental de la puerta del conductor/pasajero |
|
IBU 1 |
 |
7,5 A |
[HEV] IBU (unidad de control de la carrocería integrada), bloque de empalmes del compartimento del motor (relé del ventilador/refrigeración de la batería), módulo de control de BMS (sistema de gestión de la batería) [PHEV] IBU (unidad de control de la carrocería integrada) |
|
MÓDULO 2 |
 |
7,5 A |
[HEV] DAU, consola del techo, interruptor multifunción (R-MDPS) [PHEV] Unidad de la zona de la puerta del conductor, consola del techo, interruptor multifunción (R-MDPS) * La MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (servodirección eléctrica). |
|
A/C TRASERO 1 |
 |
15 A |
Motor del soplador del aire acondicionado trasero, bloque de empalmes ICU (fusible - A/C TRASERO 2) |
|
IND. AIRBAG |
 |
7,5 A |
Tablero de instrumentos, consola superior |
|
MÓDULO 8 |
 |
7,5 A |
Unidad ADAS, módulo de control de la ventilación de aire del 1.er asiento, módulo de control de la calefacción del 1.er asiento, módulo de control del lado de la manilla derecha/lado de la manilla izquierda de la calefacción del 2.º asiento, módulo de control del aire acondicionado trasero |
|
IBU 2 |
 |
15 A |
IBU (unidad de control de la carrocería integrada) |
|
MÓDULO 10 |
 |
10 A |
Interruptor de la luz de freno |
|
MÓDULO 5 |
 |
10 A |
Consola superior, AMP (amplificador), unidad del cargador inalámbrico frontal |
|
A/C |
 |
7,5 A |
[HEV] Panel de control del aire acondicionado delantero, módulo de control del aire acondicionado delantero, compresor del aire acondicionado electrónico, bloque de empalmes del compartimento del motor (relé del calefactor PTC #1, relé del calefactor PTC #2, relé del soplador) [PHEV] Panel de control del aire acondicionado delantero, módulo de control del aire acondicionado delantero, bloque de empalmes del compartimento del motor (relé del calefactor PTC #1, relé del calefactor PTC #2, relé del soplador) |
|
AIRBAG 2 |
 |
10 A |
Módulo de control del SRS (sistema de sujeción suplementario) |
|
TABLERO |
 |
7,5 A |
Tablero de instrumentos, visualizador frontal |
|
MÓDULO 4 |
 |
10 A |
[HEV] Unidad E-Call (llamada de emergencia), audio, unidad principal de navegación y vídeo/audio, conector de enlace de datos, panel de control del aire acondicionado delantero, módulo de control del aire acondicionado delantero, interruptor del panel de protección, espejo electrocrómico, lado de la manilla derecha/lado de la manilla izquierda del faro, módulo de control de IMS (sistema de memoria integrada), módulo de control de la ventilación de aire del 1.er asiento, módulo de control de la calefacción del 1.er asiento, módulo de control del lado de la manilla derecha/lado de la manilla izquierda de la calefacción del 2.º asiento [PHEV] Unidad E-Call (llamada de emergencia), audio, unidad principal de navegación y vídeo/audio, conector de enlace de datos, interruptor del panel de protección, espejo electrocrómico, lado de la manilla derecha/lado de la manilla izquierda del faro, módulo de control de IMS (sistema de memoria integrada), módulo de control de la ventilación de aire del 1.er asiento, módulo de control de la calefacción del 1.er asiento, módulo de control del lado de la manilla derecha/lado de la manilla izquierda de la calefacción del 2.º asiento |
|
IG3 3 |
 |
10 A |
[PHEV] HPCU, unidad de control SBW |
|
MÓDULO 7 |
 |
7,5 A |
IBU (unidad de control de la carrocería integrada) |
|
MULTI MEDIA 2 |
 |
10 A |
[HEV] Lado de la manilla derecha/lado de la manilla izquierda de RSE [PHEV] Lado de la manilla derecha/lado de la manilla izquierda del sistema de entretenimiento de los asientos traseros |
|
INTERRUPTOR DEL FRENO |
 |
7,5 A |
Interruptor de la luz de freno, IBU (unidad de control de la carrocería integrada) |
|
MDPS |
 |
7,5 A |
Unidad MDPS (dirección asistida accionada por el motor) * La MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (servodirección eléctrica). |
|
IG3 2 |
 |
10 A |
[PHEV] Tablero de instrumentos, panel de control de aire acondicionado delantero, módulo de control del aire acondicionado delantero |
|
IG3 4 |
 |
15 A |
[PHEV] Bomba de agua electrónica |
Panel de fusibles del compartimento del motor
No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles en el interior de la cubierta de los fusibles. Este diagrama le proporcionará la información específica acerca de sus vehículos.
|
Nombre del fusible |
Símbolo |
Amperaje del fusible |
Circuito protegido |
|---|---|---|---|
|
VENTILADOR DE REFRIGERACIÓN |
 |
80 A |
Motor del ventilador de refrigeración |
|
CALEFACTOR PTC 1 |
 |
50 A |
Relé del calefactor PTC #1 |
|
B+2 |
 |
50 A |
Bloque de empalmes ICU (módulo del panel de instrumentos) |
|
CALEFACTOR PTC 2 |
 |
50 A |
Relé del calefactor PTC #2 |
|
CVVD1 |
 |
50 A |
Actuador CVVD |
|
IEB1 |
 |
40 A |
Unidad IEB |
|
MDPS1 |
 |
100 A |
Unidad MDPS (dirección asistida accionada por el motor) * La MDPS (dirección asistida accionada por el motor) es lo mismo que la EPS (servodirección eléctrica). |
|
B+6 |
 |
60 A |
Bloque de empalmes PCB (fusible - IG2, IG1) |
|
IEB2 |
 |
60 A |
Unidad IEB |
|
B+5 |
 |
50 A |
Bloque de empalmes ICU (fusible - ASIENTO ELÉCTRICO (CONDUCTOR), ELEVALUNAS ELÉCTRICOS (IZQ.), ASIENTO ELÉCTRICO (PASAJERO), CALEFACCIÓN DE LOS ASIENTOS (TRAS. IZQ.), PLEGADO DE LOS ASIENTOS DE LA 2.ª FILA) |
|
CALEFACCIÓN TRASERA |
 |
40 A |
Relé de la calefacción trasera |
|
PORTÓN TRASERO ELÉCTRICO |
 |
40 A |
Unidad del portón trasero eléctrico |
|
TECHO SOLAR |
 |
40 A |
Motor del techo solar (vidrio) |
|
E-SHIFTER 1 |
 |
30 A |
Unidad de control de SBW (cambio electrónico) |
|
REMOLQUE 1 |
 |
50 A |
Módulo del remolque |
|
IEB3 |
 |
60 A |
Unidad IEB |
|
B+3 |
 |
50 A |
Bloque de empalmes ICU (módulo del panel de instrumentos) |
|
REMOLQUE 2 |
 |
20 A |
Módulo del remolque |
|
VENTILADOR REFRIG. BATERÍA |
 |
15 A |
[HEV] Relé del ventilador de refrigeración de la batería (relé del ventilador de refrigeración de la batería) |
|
OPCU |
 |
20 A |
OPU |
|
HPCU1 |
 |
10 A |
HPCU (unidad de control de la energía híbrida) |
|
BOMBA DE COMBUSTIBLE |
 |
20 A |
Relé de la bomba de combustible |
|
SEGURO PARA NIÑOS |
 |
15 A |
Bloque de empalmes de PCB (relé de bloqueo/desbloqueo infantil) |
|
SOPLADOR |
 |
50 A |
Relé del ventilador |
|
B+4 |
 |
50 A |
[HEV] Bloque de empalmes ICU (fusible - AMP, CALEFACCIÓN DE LOS ASIENTOS (DEL.), ELEVALUNAS ELÉCTRICOS (DCH.), PLEGADO DE LOS ASIENTOS DE LA 2.ª FILA (IZQ.)) [PHEV] Bloque de empalmes ICU (fusible - AMP, OBC, CALEFACCIÓN DE LOS ASIENTOS (DEL.), IG3 1, ELEVALUNAS ELÉCTRICOS (DCH.), PLEGADO DE LOS ASIENTOS DE LA 2.ª FILA (IZQ.)) |
|
B+1 |
 |
40 A |
[HEV] Bloque de empalmes ICU (fusible - PORTÓN TRASERO ABIERTO, BLOQUEO DE LAS PUERTAS, MULTIMEDIA 1, CALEFACTOR DEL ASIENTO (DERECHO TRASERO), MEMORIA, MÓDULO 9, IBU 2, AIRBAG 2, INTERRUPTOR DE FRENO, relé de bloqueo de la carga a largo plazo) [PHEV] Bloque de empalmes ICU (fusible - PORTÓN TRASERO ABIERTO, BLOQUEO DE LAS PUERTAS, CALEFACTOR DEL ASIENTO (DERECHO TRASERO), MEMORIA, ARRANQUE, MÓDULO 9, IBU 2, AIRBAG 2, INTERRUPTOR DE FRENO, relé de bloqueo de la carga a largo plazo) |
|
GESTIÓN DE LA BATERÍA |
 |
10 A |
Módulo de control de BMS (sistema de gestión de la batería) |
|
4WD |
 |
20 A |
ECU (unidad de control electrónica) de 4WD (tracción a las 4 ruedas) |
|
TCU |
 |
15 A |
TCM (módulo de control de la transmisión) |
|
AMS |
 |
10 A |
Sensor de la batería |
|
E-SHITER2 |
 |
10 A |
Unidad de control de SBW (cambio electrónico) |
|
EWP1 |
 |
10 A |
Bomba de agua electrónica |
|
RETROVISOR CON CALEFACCIÓN |
 |
10 A |
[HEV] Panel de control del aire acondicionado delantero, módulo de control del aire acondicionado delantero, compresor del aire acondicionado electrónico, bloque de empalmes del compartimento del motor (relé del calefactor PTC #1, relé del calefactor PTC #2, relé del soplador) [PHEV] Espejo retrovisor eléctrico exterior del conductor/pasajero, panel de control del aire acondicionado delantero |
|
A/C1 |
 |
10 A |
Sin uso |
|
CRISTAL CALEFACTADO DEL PARABRISAS 1 |
 |
50 A |
Sin uso |
|
CRISTAL CALEFACTADO DEL PARABRISAS 2 |
 |
50 A |
Sin uso |
|
Nombre del fusible |
Símbolo |
Amperaje del fusible |
Circuito protegido |
|---|---|---|---|
|
ENC2 |
 |
40 A |
Relé del interruptor de encendido 2 |
|
ENC1 |
 |
40 A |
Relé del interruptor de encendido 1, relé de ACC |
|
LIMPIAPARABRISAS 2 |
 |
7,5 A |
IBU (unidad de control de la carrocería integrada) |
|
SENSOR 6 |
 |
20 A |
Sensor de oxígeno (abajo) |
|
SENSOR 1 |
 |
20 A |
Bomba de encendido #1/#2/#3/#4 |
|
SENSOR 8 |
 |
10 A |
OPU |
|
ECU 2 |
 |
10 A |
ECM (módulo de control del motor), actuador CVVD |
|
SENSOR 5 |
 |
10 A |
Bloque de empalmes del compartimento del motor (relé de la bomba de combustible) |
|
HPCU2 |
 |
10 A |
HPCU (unidad de control de la energía híbrida) |
|
EWP2 |
 |
10 A |
Bomba de agua electrónica, bomba de agua electrónica (HEV (vehículo eléctrico híbrido)) |
|
SENSOR 9 |
 |
20 A |
Sin uso |
|
SENSOR 3 |
 |
20 A |
ECM (módulo de control del motor) |
|
SENSOR 2 |
 |
15 A |
Bomba de purga activa |
|
LIMPIAPARABRISAS 1 |
 |
30 A |
Motor del limpiaparabrisas delantero, relé del limpiaparabrisas delantero (bajo) |
|
LIMPIAPARABRISAS TRASERO |
 |
15 A |
Relé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero |
|
CLAXON |
 |
15 A |
Relé del claxon |
|
A/C |
 |
10 A |
Sin uso |
|
BOCINA DE LA ALARMA ANTIRROBO |
 |
15 A |
Relé de la bocina de la alarma antirrobo |
|
E-SHIFTER3 |
 |
7,5 A |
Unidad de control de SBW (cambio electrónico) |
|
TCU2 |
 |
10 A |
TCM (módulo de control de la transmisión) |
|
SENSOR 4 |
 |
10 A |
[HEV] Válvula solenoide de control de purga, válvula de control de aceite #1/#2 (admisión/escape), válvula solenoide de la bomba de aceite, válvula solenoide de RCV (control de la válvula de recirculación), motor del ventilador de refrigeración [PHEV] Válvula solenoide de control de purga, válvula de control de aceite #1/#2 (admisión/escape), válvula solenoide de la bomba de aceite, válvula solenoide de RCV (control de la válvula de recirculación), ELCM (módulo de comprobación de fugas del evaporador) |
|
SENSOR 7 |
 |
15 A |
Sensor de oxígeno (arriba) |
|
ECU1 |
 |
15 A |
ECM (módulo de control del motor) |
|
ECU3 |
 |
20 A |
ECM (módulo de control del motor) |
|
ABS4 |
 |
7,5 A |
Unidad IEB |
|
TOMA DE CORRIENTE 2 |
 |
20 A |
Toma de corriente de la consola trasera |
|
TOMA DE CORRIENTE 1 |
 |
20 A |
Toma de corriente del maletero |
Consulte la siguiente tabla para obtener información acerca del tipo de relé.
|
Nombre del relé |
Tipo |
|---|---|
|
Relé de la bomba de combustible |
MICRO |
|
Relé del ventilador/refrigeración de la batería |
MICRO |
|
Relé del calefactor PTC #1 |
MICRO |
|
Relé de la bocina de la alarma antirrobo |
MICRO |
|
Relé del calefactor PTC #2 |
MICRO |
|
Relé del ventilador |
MICRO |
|
Relé de la calefacción trasera |
MINI |

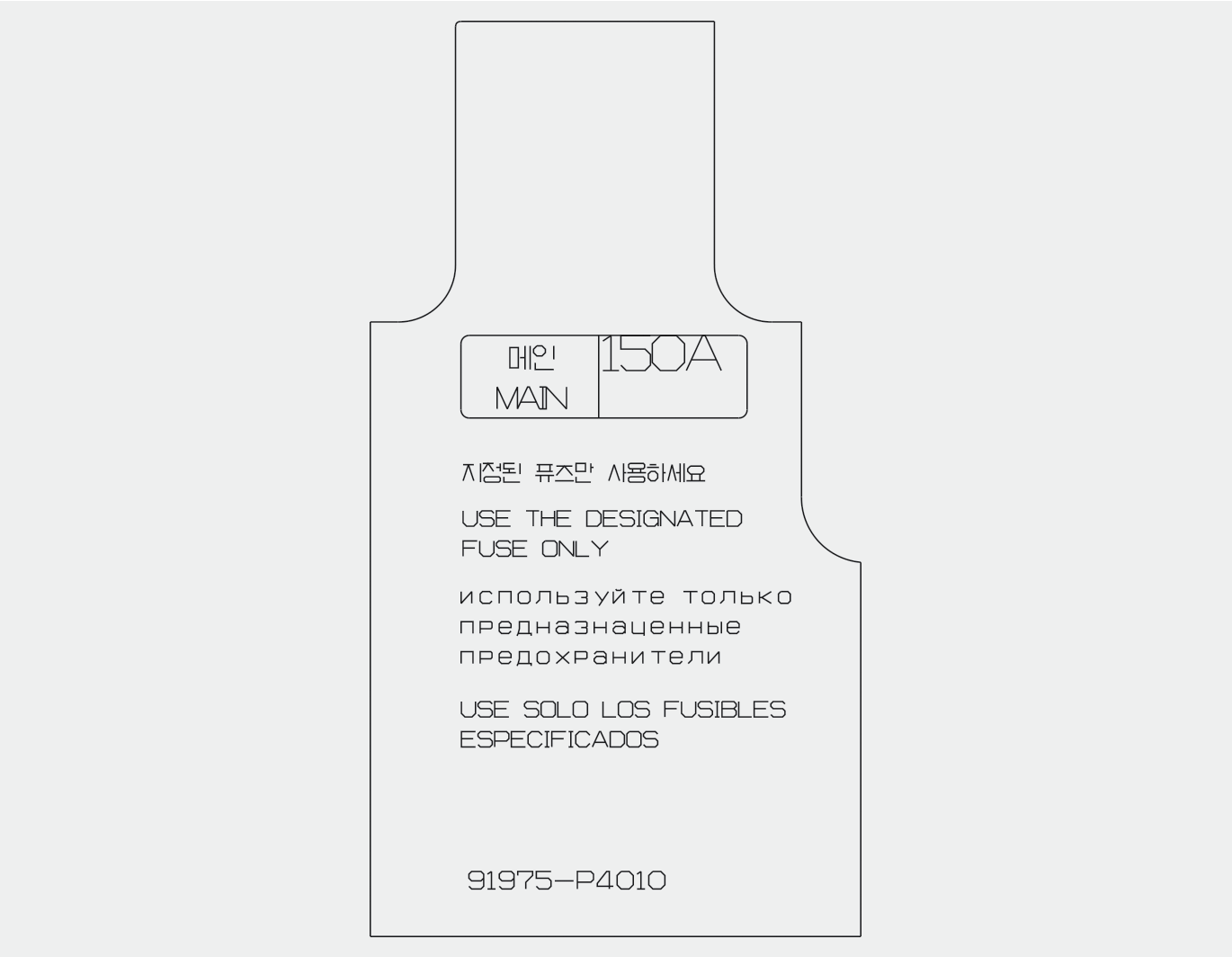

Panel de fusibles del compartimento del motor (cubierta del terminal de la batería)
