Témoin d'état de charge pour le chargeur portable (Type A)

Boîtier de commande

Témoin

Détails

FICHE

(Vert)

Allumé : Sous tension

Clignotant : panne de capteur de température de la prise

(Rouge)

Allumé : protection de la prise contre les hautes températures

Clignotant : avertissement de haute température de la prise

ALIMENTATION

Allumé : Sous tension

CHARGE

Clignotant : charge en mode économie d'énergie, seul le témoin CHARGE est allumé.

PANNE

Clignotant : Charge interrompue

NIVEAU DE CHARGE

Courant de charge 12 A

Le courant de charge change (3 niveaux) à chaque pression sur le bouton (1) pendant 1 seconde avec le chargeur branché à une prise électrique mais pas au véhicule.

Courant de charge 10 A

Courant de charge 8 A

VÉHICULE

(Vert)

Connecteur de charge branché

(Bleu)

Charge

(Rouge)

Clignotant : charge impossible

NON

Boîtier de commande

État/Diagnostic/Contre-mesure

NON

Boîtier de commande

État/Diagnostic/Contre-mesure

1

  • Connecté à une prise de courant (vert allumé)

  • Panne de capteur de température de la prise (vert clignotant)

  • Protection de la prise contre les hautes températures (rouge clignotant)

  • Avertissement de température élevée de la prise (rouge fixe)

(Kia recommande de consulter un concessionnaire/réparateur agréé Kia.)

2

  • Connecteur de charge branché dans le véhicule (vert fixe)

3

  • Pendant la charge

    • Indicateur de charge (vert clignotant)

    • Indicateur du véhicule (bleu fixe)

4

  • Avant de brancher le connecteur de charge dans le véhicule (rouge clignotant)

    • Température interne anormale

    • Panne d'appareil

(Kia recommande de consulter un concessionnaire/réparateur agréé Kia.)

5

  • Branché dans le véhicule (rouge clignotant)

    • Panne du dispositif de diagnostic interne

    • Fuite de courant

    • Température interne anormale

(Kia recommande de consulter un concessionnaire/réparateur agréé Kia.)

6

  • Après avoir branché le connecteur de charge dans le véhicule (rouge clignotant)

    • Panne de communication

(Kia recommande de consulter un concessionnaire/réparateur agréé Kia.)

7

  • Panne de capteur de température de la prise (vert clignotant)

  • Protection de la prise contre les hautes températures (rouge clignotant)

  • Avertissement de température élevée de la prise (rouge fixe)

(Kia recommande de consulter un concessionnaire/réparateur agréé Kia.)

8

  • Mode économie d'énergie

    • 3 minutes après le démarrage de la charge (vert clignotant)

Témoin d'état de la charge pour câble de charge portable (type B)

Témoin

Détails

ALIMENTATION

Allumé : Sous tension

CHARGE

Allumé : Clignotement de charge : limite de courant en raison d'une température élevée interne ou au niveau de la fiche

PANNE

Clignotant : Charge interrompue

NIVEAU DE CHARGE

12

12 A

10

10 A

08

8 A

06

6 A

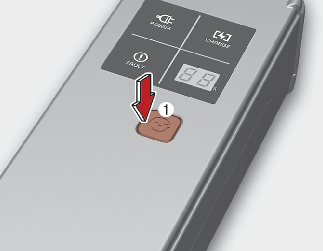

Le courant de charge change à chaque pression sur le bouton (1) pendant moins d'une seconde lorsque le chargeur branché sur une prise électrique mais pas sur le véhicule.

Témoin

Détails

Code d'erreur

Allumé : Erreur pendant la charge/erreur lors de l'auto-diagnostic

Code d'erreur

Élément

Cause

E1

Communication CP

Erreur de communication du véhicule

E2

Fuite

Fuite de courant

E3

Erreur de chargeur

E4

Température de la fiche

Avertissement de surchauffe de la fiche

E5

Dysfonctionnement de température de fiche

E6

Erreur de chargeur

E7

Surtension

Avertissement de surtension de charge

E8

Température interne

Surchauffe du chargeur

E9

Erreur de chargeur

F1

Fusion du relais

Erreur de chargeur

F2

GM/I

Mauvaise mise à la masse de la prise

F3

Panne d'alimentation

SMPS

Erreur SMPS (problème de tension)

F4

Erreur SMPS (tension anormale)

F5

Erreur de tension CP

Erreur de tension CP (-)

F6

Erreur de tension CP (+)

F7

Erreur de capteur de température

Erreur de capteur de température de fiche

F8

Erreur de capteur de température interne PCB

État/Diagnostic/Contre-mesure (type B)

  • Connecteur de charge branché dans le véhicule (POWER vert fixe)

  • Fiche raccordée à une prise électrique (POWER vert fixe)

Pendant la charge

  • Témoin de charge (POWER vert fixe/CHARGE bleu fixe)

  • Courant de charge

Avant de brancher le connecteur de charge sur le véhicule (POWER : vert fixe, FAULT : rouge clignotant)

  • Température anormale

  • Panne du CCB (boîtier de commande sur câble)

Branché sur le véhicule (POWER vert fixe, FAULT rouge clignotant)

  • Panne du dispositif de diagnostic

  • Fuite de courant

  • Température anormale

Dysfonctionnement de fuite de courant (POWER vert fixe, FAULT rouge clignotant)

  • Après la déconnexion et la reconnexion de la fiche d'alimentation, appuyez et relâchez le bouton pendant au moins 2 secondes pour effacer l'erreur.

Mode économie d'énergie

  • Le témoin du niveau de charge s'éteint s'il n'y a pas de changement d'état pendant plus d'une minute.
