Prijenosni punjač

  1. Kod i uključivanje (set koda)

  2. Upravljačka kutija

  3. Kabel za punjenje i konektor za punjenje

Prijenosno punjenje se može se upotrebljavati kada AC punjenje ili DC punjenje nisu dostupni uporabom električne energije u kućanstvu.

Postavljanje razine punjenja prijenosnog punjača

  1. Prije spajanja utikača na utičnicu provjerite nazivnu struju električne utičnice.

  2. Spojite utikač na kućnu električnu utičnicu.

  3. Provjerite prozor zaslona na upravljačkoj kutiji.

  4. Pritisnite tipku (1) na stražnjoj strani upravljačke kutije 2 do 8 sekundi kako biste prilagodili razinu napunjenosti. (Pogledajte vrstu kabela za punjenje i primjer za podešavanje razine napunjenosti.)

  5. Razina napunjenosti u prozoru zaslona upravljačke kutije mijenja se svaki put kad pritisnete tipku (1).

  6. Kad je postavljanje razine napunjenosti završeno, započnite s punjenjem prema postupku prijenosnog punjenja.

Prozor zaslona upravljačke kutije

* Primjer za postavljanje ICCB razine punjenja

* Primjer je samo za referencu i može se razlikovati ovisno o okruženju.

Izlazna struja

ICCB razina punjenja

14–16 A

12 A

13–12 A

10 A

11–10 A

8 A

9–8 A

6 A

Kako spojiti prijenosni punjač (ICCB: Upravljačka kutija umetnuta u kabel za napajanje)

  1. Spojite utikač na kućnu električnu utičnicu.

  2. Provjerite svijetli li lampica napajanja (zelena) na upravljačkoj kutiji.

  3. Pritisnite papučicu kočnice i aktivirajte ručnu kočnicu.

  4. Isključite sve prekidače, prebacite se na P (parkiranje) i isključite vozilo. Ako se punjenje započinje bez stupnja prijenosa u P (parkiranje), punjenje započinje nakon što se brzina automatski prebaci u položaj P (parkiranje).

  5. Otvorite vratašca za punjenje.

    Dodatne pojedinosti pogledajte u Više pojedinosti.

  6. Otvorite zaštitne kapice priključka za punjenje i utikača za punjenje. Provjerite ima li stranih tvari ili prašine.

  7. Držite ručku konektora za punjenje i spojite je na ulaz za punjenje u vozilu. Pogurnite priključak skroz unutra. Ako priključak za punjenje i terminal za punjenje nisu pravilno spojeni, to može prouzročiti požar.

  8. Punjenje počinje automatski (lampica za punjenje zasvijetli).

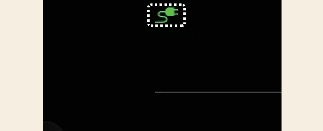

  9. Provjerite je li uključena lampica indikatora punjenja () visokonaponske baterije na upravljačkoj ploči. Punjenje nije aktivno kad je svjetlo indikatora punjenja () isključeno. Kad priključak za punjenje nije pravilno spojen, ponovno spojite kabel za punjenje kako biste ponovno punili.

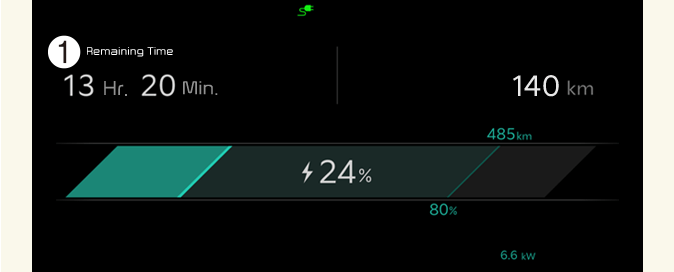

  10. Nakon početka punjenja, predviđeno vrijeme punjenja prikazuje se na instrument ploči oko 1 minute.

    1: Preostalo vrijeme

    Ako tijekom punjenja otvorite vrata s vozačeve strane, predviđeno vrijeme punjenja prikazuje se na instrument ploči oko 1 minute. Kada se postavi zakazano punjenje ili klima uređaj/grijanje, predviđeno vrijeme punjenja prikazuje se kao „-".

OPREZ

Pazite da odabir razine napunjenosti odgovara kapacitetu vašeg prekidača kako biste izbjegli pregaranje osigurača.

NAPOMENA

  • Ako vrata za punjenje ne možete otvoriti zbog leda, lagano tapkajte ili uklonite led u blizini vratiju za punjenje. Nemojte na silu pokušavati otvoriti vrata za punjenje.

  • Iako je punjenje moguće pomoću tipke EV u uključenom položaju/START, za vašu sigurnost započnite punjenje kad je tipka EV u isključenom položaju i vozilo prebačeno u položaj P (parkiranje). Nakon početka punjenja možete upotrebljavati električne komponente poput radija pritiskom na tipku Start/Stop u položaj START ili ON.

    Tijekom punjenja, stupanj prijenosa ne može se prebaciti s P (Park) u bilo koji drugi stupanj prijenosa.

  • Ovisno o stanju i trajnosti visokonaponske baterije, specifikacijama punjača i temperaturi okoline, vrijeme potrebno za punjenje baterije može varirati.

Kako odspojiti prijenosni punjač (ICCB: Upravljačka kutija umetnuta u kabel za napajanje)

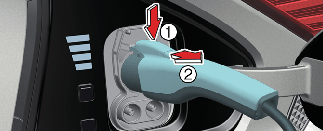

  1. Držite ručicu priključka za punjenje i izvucite ju (2) dok pritišćete gumb za otključavanje (1) na priključku za punjenje.

  2. Pazite da zatvorite vrata za punjenje do kraja.

  3. Odspojite utikač iz kućne električne utičnice. Ne povlačite kabel kad odspajate utikač.

  4. Zatvorite zaštitne kapice konektora za punjenje i utikača za punjenje kako biste ih zaštitili od stranih predmeta.

  5. Ako se upotrebljava osobni konektor za punjenje, spremite ga u odjeljak za kabele.

Lampica indikatora statusa punjenja za prijenosni punjač

Indikator

Pojedinosti

POWER

Uključeno: Napajanje uključeno

CHARGE

Uključeno: Bljeskanje punjenja Ograničenje struje zbog visoke temperature utikača ili visoke unutarnje temperature

FAULT

Bljeska: punjenje je prekinuto

RAZINA PUNJENJA

12

12 A

10

10 A

08

8 A

06

6 A

Struja punjenja se mijenja kad god se tipka (1) pritisne u trajanju manjeM od 1 sekunde kad je punjač uključen u električnu utičnicu, ali ne i u vozilo.

Upravljačka kutija

Status/dijagnoza/protumjera

  • Konektor za punjenje uključen u vozilo (zeleno POWER (NAPAJANJE) je ON (UKLJ.))

  • Utikač je spojen u električnu utičnicu (zeleno POWER (NAPAJANJE) je ON (UKLJ.))

Tijekom punjenja

  • Indikator punjenja (zeleno POWER (NAPAJANJE) ON/CHARGE plavo ON (UKLJUČENO))

  • Struja punjenja

Prije uključivanja priključka za punjenje u vozilo (POWERNAPAJANJE zeleno UKLJUČENO, FAULT (KVAR) trepće crveno)

  • Abnormalna temperatura

  • Kvar ICCB-a (upravljačke kutije u kabelu)

Priključen u vozilo (POWER (NAPAJANJE) zeleno UKLJUČENO, FAULT (KVAR) trepće crveno)

  • Kvar dijagnostičkog uređaja

  • Curenje struje

  • Abnormalna temperatura

Kvar curenja struje (POWER (NAPAJANJE) zeleno UKLJUČENO, FAULT (KVAR) crveno bljeska)

  • Iskopčajte i ponovno ukopčajte utikač kako biste uklonili grešku.

Način rada za uštedu energije

  • Pokazatelj razine napunjenosti se isključuje ako se status ne mijenja dulje od 1 minute.

Mjere predostrožnosti kod prijenosnog punjača (ICBB: Upravljačka kutija umetnuta u kabel za napajanje)

  • Upotrijebite prijenosni punjač koji je certificiran od strane ovlaštenog zastupnika/servisnog partnera tvrtke Kia.

  • Ne pokušavajte popraviti, rastaviti ili prilagoditi prijenosni punjač.

  • Ne upotrebljavajte produžni kabel ili adapter.

  • Prestanite upotrebljavati odmah kad se dogodi greška.

  • Ne dodirujte utikač i kontektor za punjenje mokrom rukom.

  • Ne dodirujte priključni dio konektora za punjenje AC napajanja i AC utičnicu za punjenje strujom na vozilu.

  • Ne spajajte priključak za punjenje na napon koji nije u skladu s propisima.

  • Nemojte upotrebljavati prijenosni punjač ako je istrošen, oštećene izolcije ili ako postoji bilo kakva vrsta oštećenja na prijenosnom punjaču.

  • Ako su ICCB kućište i priključak za punjenje izmjeničnog napajanja oštećeni, popucali ili su žice na bilo koji način izložene, nemojte upotrebljavati prijenosni punjač.

  • Ne dopustite djeci da rade s prijenosnim punjačem ili ga dodiruju.

  • Ne dozvolite da u upravljačku kutiju uđe voda.

  • Konektor za punjenje ili priključak na utikaču ne smiju držite bez strahih tvari.

  • Nemojte stajati na kabel ili žicu. Ne povlačite kabel ili žicu i nemojte ih uvijati ili presavijati.

  • Nemojte puniti kada grmi.

  • Nemojte ispuštati upravljačku kutiju ni stavljati teški predmet na upravljačku kutiju.

  • Tijekom punjenja nemojte stavljati predmet koji može stvarati visoke temperature u blizinu punjača.

  • Punjenje s istrošenom ili oštećenom kućnom električnom utičnicom može dovesti do opasnosti od strujnog udara. Ako sumnjate u stanje kućne električne utičnice, neka je pregleda ovlašteni električar.

  • Prestanite odmah upotrebljavati prijenosni punjač ako se kućanska električna utičnica ili bilo koji dio pregrije ili ako primijetite mirise izgaranja.

NAPOMENA

Kako biste spriječili krađu kabela za punjenje, konektor za punjenje se ne može odvojiti od utičnice kada su vrata zaključana ili je konektor za punjenje u modusu Uvijek zaključano. Otključajte sva vrata kako biste odspojili priključak za punjenje iz utičnice

Međutim, ako je vozilo u modusu Zaključano tijekom punjenja, konektor za punjenje automatski se otključava s ulaza kada je punjenje završeno.

Ako se konektor za punjenje odspoji dok se ne pritisne tipka za otpuštanje, konektor i ulaz mogu se oštetiti.

Dodatne pojedinosti pogledajte u Više pojedinosti.

Ako tipka za otpuštanje ne radi ni nakon što su sva vrata otključana, povucite kabel za podizanje u hitnom slučaju u odjeljku motora i pritisnite tipku za otpuštanje u konektoru kako biste ga odspojili od vozila. Ako sustav i dalje ne radi normalno, neka vozilo pregleda profesionalni servis. Kia preporučuje da posjetite ovlaštenog zastupnika / servisnog partnera tvrtke Kia.
