Usmjeravanje prednjih svjetala (za Europu)
Usmjeravanje prednjih svjetala
Rad
-
Napumpajte gume do navedenog tlaka i uklonite sve terete iz vozila, osim vozača, rezervne gume i alata.
-
Vozilo treba postaviti na ravnu podlogu.
-
Nacrtajte okomite crte (okomite crte koje prolaze kroz odgovarajuća središta prednjih svjetala) i vodoravnu crtu (vodoravna crta koja prolazi kroz središte prednjih svjetala) na zaslonu.
-
S glavnim svjetlom i akumulatorom u normalnom stanju, usmjerite prednja svjetla tako da najsvjetliji dio padne na vodoravne i okomite crte.
-

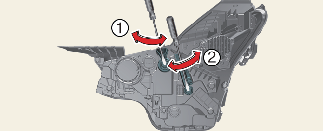

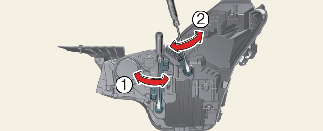

Kako biste usmjerili kratka svjetla ulijevo ili udesno, okrečite odvijač (1) u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu. Kako biste usmjerili kratka svjetla gore ili dolje, okrečite odvijač (2) u smjeru kazaljke na satu ili u smjeru suprotnom od kazaljke na satu.
Točka usmjeravanja

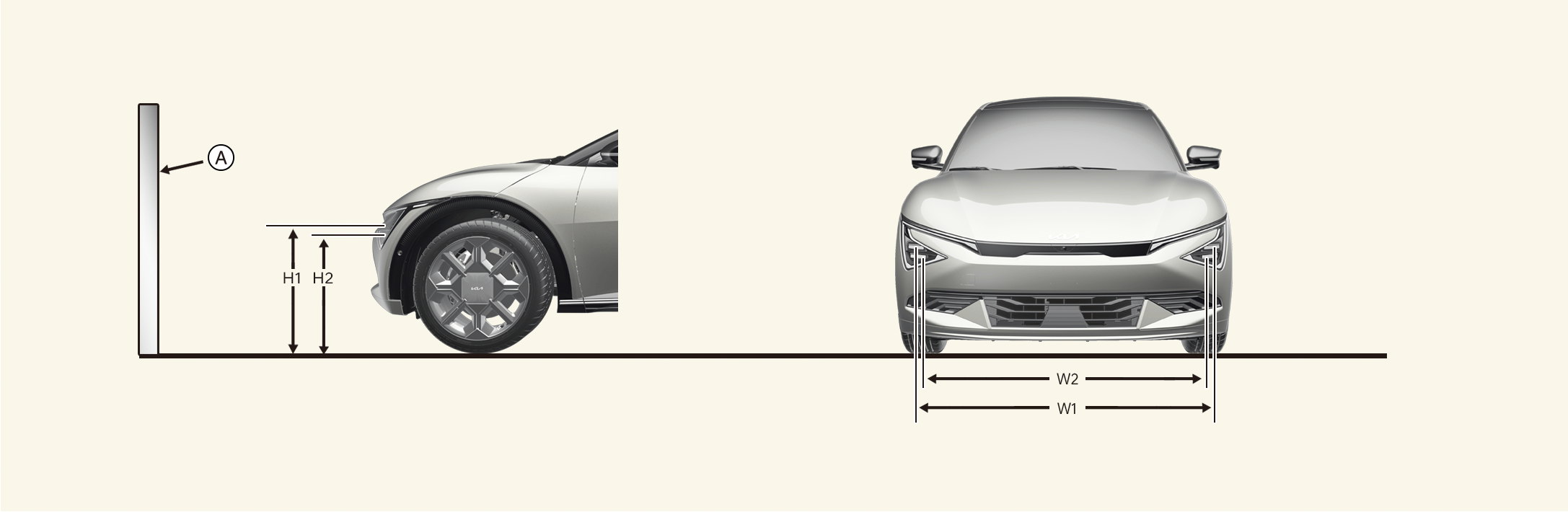

* A: Zaslon
|
Stanje vozila |
Prednje svjetlo (LED) |
||||
|---|---|---|---|---|---|
|
Visina tla |
Udaljenost između svjetiljki |
||||
|
H1 (KRATKA) |
H2 (DUGA) |
W1 (KRATKA) |
W2 (DUGA) |
||
|
bez vozača [mm (in)] |
Tip A |
664 (26,1) |
615 (24,2) |
1556 (61,3) |
1620 (63,8) |
|
Tip B |
1602 (63) |
1576 (62) |
|||
|
s vozačem [mm (in)] |
Tip A |
654 (25,7) |
605 (23,8) |
1556 (61,3) |
1620 (63,8) |
|
Tip B |
1602 (63) |
1576 (62) |
|||

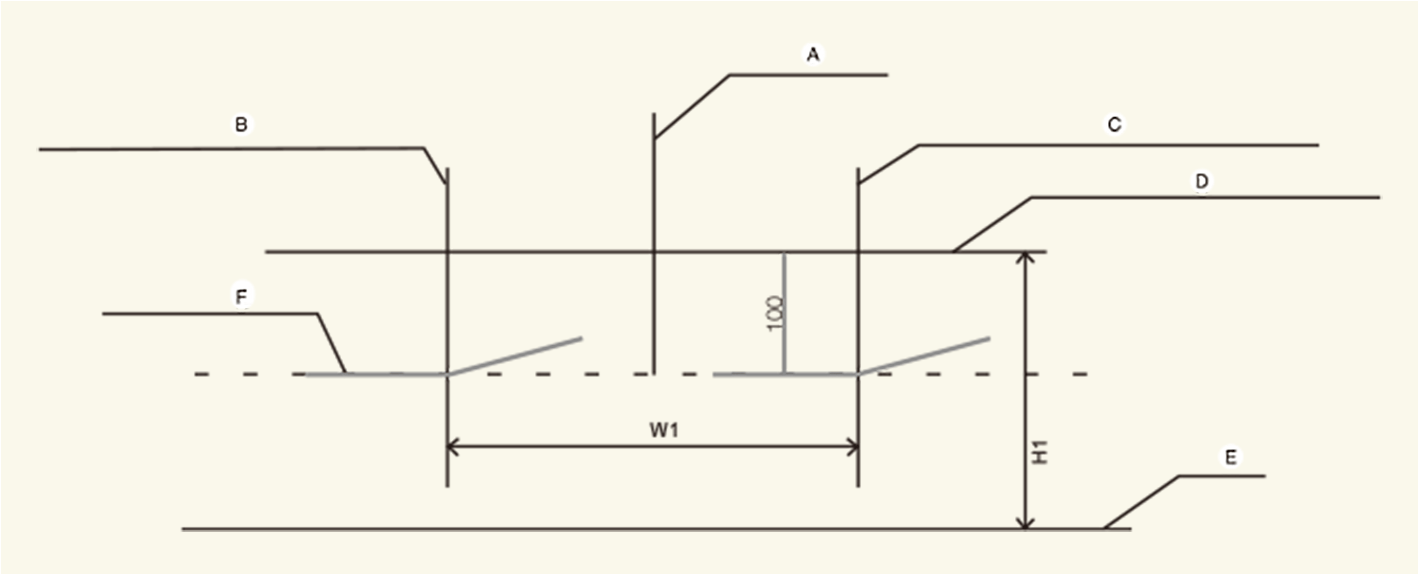

Snop prednjih kratkih svjetala (LHD vozilo)
-
A: Os vozila
-
B: Okomita crta sredine lijeve žarulje prednjeg svjetla
-
C: Okomita crta sredine desne žarulje prednjeg svjetla
-
D: Vodoravna crta sredine žarulje prednjeg svjetla
-
E: Tlo
-
F: Granična crta
Rad
-
Uključite kratka svjetla bez vozača u vozilu.
-
Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.
-
Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.
-
Otključajte parkirnu kočnicu i stavite mjenjač u položaj N (Neutralno), osim toga, ako je uređaj za ravnanje prednjih svjetala opremljen, podesite prekidač uređaja za izravnavanje prednjih svjetala na '0'.
Snop prednjih kratkih svjetala (RHD vozilo)
-
A: Os vozila
-
B: Okomita crta sredine lijeve žarulje prednjeg svjetla
-
C: Okomita crta sredine desne žarulje prednjeg svjetla
-
D: Vodoravna crta sredine žarulje prednjeg svjetla
-
E: Tlo
-
F: Granična crta
Rad
-
Uključite kratka svjetla bez vozača u vozilu.
-
Graničnu crtu treba projicirati u graničnoj liniji prikazanoj na slici.
-
Kada usmjeravate kratka svjetla, okomito usmjeravanje treba prilagoditi nakon podešavanja vodoravnog usmjeravanja.
-
Otključajte parkirnu kočnicu i stavite mjenjač u položaj N (Neutralno), osim toga, ako je uređaj za ravnanje prednjih svjetala opremljen, podesite prekidač uređaja za izravnavanje prednjih svjetala na '0'.
