Opis osigurača / relejne ploče
Unutar poklopaca ploče osigurača / releja možete pronaći naljepnicu osigurača / releja koja opisuje naziv i snagu osigurača / releja.
Možda nisu svi opisi ploča s osiguračima u ovom priručniku primjenjivi na vaše vozilo. Točni su u vrijeme tiskanja. Kada pregledavate ploču osigurača u svom vozilu, pogledajte naljepnicu ploče osigurača.

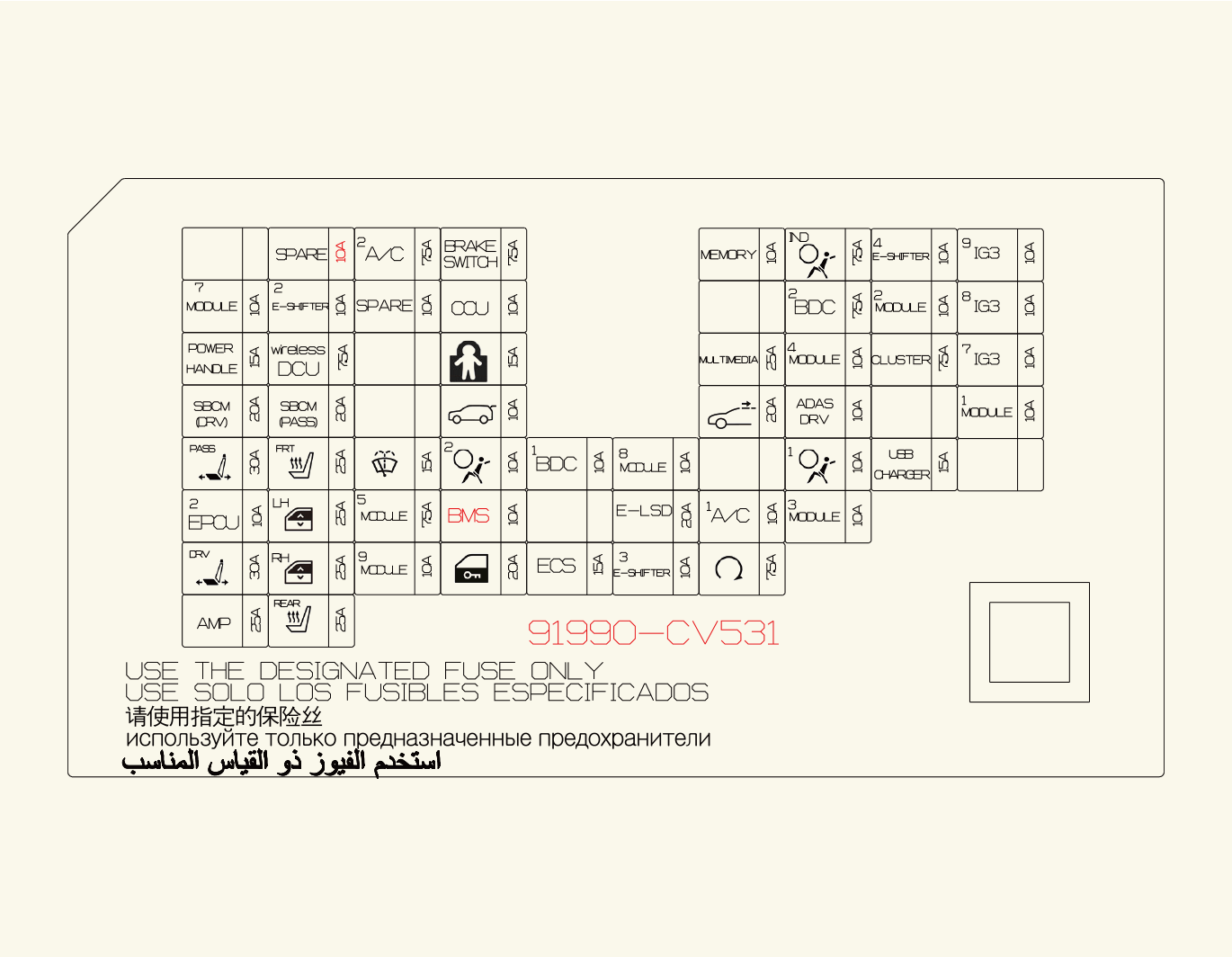

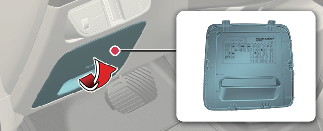

Ploča osigurača na strani vozača
Spojni blok PDC
|
Naziv osigurača |
Simbol |
Snaga osigurača |
Krug zaštićen |
|---|---|---|---|
|
CHILD LOCK |
 |
15A |
Relej za zaključavanje za djecu, relej za otključavanje za djecu |
|
A/BAG IND |
 |
7,5 A |
Konzola iznad glave |
|
START |
 |
7,5 A |
VCU, IBU (integrirana upravljačka jedinica za tijelo) |
|
TAILGATE OPEN |
 |
10A |
Zasun vrata prtljažnika |
|
MODULE3 |
 |
10A |
Višenamjenski prekidač, IBU (integrirana upravljačka jedinica), prekidač stop svjetla, modul vratiju vozača |
|
CLUSTER |
 |
7,5 A |
Gornji zaslon, ploča instrumenata |
|
IG3 8 |
 |
10A |
V2L jedinica, ICCU, VCMS, stražnja elektronička pumpa za ulje, CDM |
|
IG3 7 |
 |
10A |
Osjetnik temperature u automobilu, glavna jedinica za audio / video i navigaciju, klima uređaj PTC (pozitivni temperaturni koeficijent), upravljački modul klima uređaja, ploča s instrumentima |
|
ECS |
 |
15A |
Elektronički ovjes |
|
MODULE8 |
 |
10A |
Modul električnog sjedala vozača / suvozača, ručni prekidač sjedala vozača / suvozača |
|
S/HEATER FRT |
 |
25A |
Predniji upravljački modul sjedala za ventilaciju zraka, prednji upravljački modul grijača sjedala |
|
WASHER |
 |
15A |
Višefunkcijski prekidač |
|
IG3 9 |
 |
10A |
Ne upotrebljava se |
|
AIR BAG2 |
 |
10A |
Upravljački modul SRS (sustav dodatnih sustava za zadržavanje) |
|
SUNROOF |
 |
20A |
Motor krovnog otvora |
|
P/WINDOW LH |
 |
25A |
Sigurnosni modul prozora za vozača (LHD), modul sigurnosnih prozora za putnike (RHD), prekidač stražnjih električnih prozora LH |
|
SPARE |
 |
10A |
Ne upotrebljava se |
|
E-SHIFTER 3 |
 |
10A |
Birač mjenjača za elektronički ATM (automatski mjenjač) |
|
MODULE4 |
 |
10A |
Prednji/stražnji kutni radar LH/ RH, prednji/stražnji inverter, ADAS jedinica (za vožnju), VESS (virtualni zvučni sustav), prednji radar, prednja kamera, jedinica ADAS (jedinica napredne pomoći vozaču), prekidač za gornji poklopac konzole |
|
USB CHARGER |
 |
15A |
USB punjač vozača / suvozača, USB punjač prednje konzole br. 1 / br. 2 |
|
MEMORY |
 |
10A |
Osigurač - MEMORIJA2, sklop instrumenata, upravljački modul klima-uređaja, žarulja konzole (gornja / donja), prekidač poda konzole, svjetiljka raspoloženja vozača / suvozača, svjetiljka raspoloženja stražnjih vrata LH / RH |
|
SPARE |
|
10A |
Ne upotrebljava se |
|
A/C2 |
 |
7,5 A |
Upravljački modul klima uređaja, ventil visokog tlaka, ventil za rashladne tvari br. 1 / br. 2 P / R spojni blok (relej ventilatora), BSA rashladnik br. 1, ventil klima uređaja za hlađenje |
|
AMP |
 |
25A |
AMP (pojačalo) |
|
P/WINDOW RH |
 |
25A |
Sigurnosni modul prozora za suvozača (LHD), modul sigurnosnih prozora za vopzača (RHD), prekidač stražnjih električnih prozora RH |
|
MODULE5 |
 |
7,5 A |
Priključak za podatkovnu vezu, elektro kromirano ogledalo, jedinica za e-poziv, ADP, glavna jedinica za audio / video i navigaciju, prekidač za prenoćište, glavna svjetiljka LH / RH, pojačalo (pojačalo), pametni telefon, bežični punjač, modul sjedala vozača / suvozača, upravljački modul za ventilaciju prednjeg zraka, upravljački modul za grijanje stražnjih sjedala, grijač prednjeg sjedala, prekidač poda konzole, modul uređaja za automatsko izravnavanje prednjih svjetala, IFS (Inteligentni sustav prednjeg osvjetljenja) |
|
BRAKE SWITCH |
 |
7,5 A |
Prekidač stop svjetla, IBU (integrirana upravljačka jedinica tijela) |
|
P/SEAT DRV |
 |
30A |
Prekidač električnog sjedala vozača, modul električnog sjedala vozača (s IMS-om (integrirani memorijski sustav)) |
|
A/C1 |
 |
10A |
A/C kontrolni modul |
|
AIR BAG1 |
 |
10A |
Upravljački modul SRS (sustav dodatnih sustava za zadržavanje) |
|
MODULE2 |
 |
10A |
AMP (pojačalo), ADP, P / E spojni blok (relej utičnice), IBU (integrirana upravljačka jedinica tijela), E-CALL jedinica, ADAS jedinica, audio / video i navigacijska tipkovnica, audio / video i navigacijska glavna jedinica |
|
MULTIMEDIA |
 |
25A |
Audio / video i navigacijska glavna jedinica |
|
DOOR LOCK |
 |
20A |
Relej zaključavanja / otključavanja vratiju, relej mrtve brave |
|
MODULE1 |
 |
10A |
Prekidač žarulje opasnosti, višenamjenski prekidač, priključak za podatkovnu vezu, senzor za kišu, UIP sirena, UIP senzor, PTG jedinica, modul vratiju vozača, jedinica vanjskog retrovizora vozača / suvozača |
|
P/SEAT PASS |
 |
30A |
Prekidač električnog sjedala suvozača, modul električnog sjedala suvozača |
|
MODULE7 |
 |
10A |
AFCU vozač/suvozač, električni vod za prozore SW, aktivna zračna klapna RH/LH, ICC, ETCS, TILT TELE UNIT, BSA visokotlačni ventil za hladnjak, ventil za sredstvo za zamrzavanje, A/C ventil za rashladno sredstvo |
|
POWER HANDLE |
 |
15A |
Nagibna Telejedinica |
|
SBCM DRV |
 |
20A |
Modul za kontrolu tjelesne zone vozača |
|
E-SHIFTER 2 |
 |
10A |
SBW |
|
WIRELESS DCU |
 |
7,5 A |
DCU (kontrolna jedinica za doziranje) |
|
SBCM PASS |
 |
20A |
Modul za kontrolu tjelesne zone suvozača |
|
MODULE9 |
 |
10A |
Kontrolni modul sjedala VOZAČA/suvozača |
|
CCU |
 |
10A |
CCU (centralna komunikacijska jedinica) |
|
BMS |
 |
10A |
BMS (Upravljanje sustavom akumulatora) |
|
BDC1 |
 |
10A |
BDC (upravljač domene karoserije), UWB (Ultra široka traka) |
|
E - LSD |
 |
20A |
E-LSD |
|
BDC2 |
 |
7,5 A |
BDC (upravljač domene karoserije) |
|
S/HEATER RR |
 |
25A |
Upravljački modul grijača stražnjih sjedala |

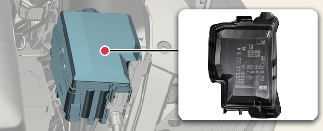

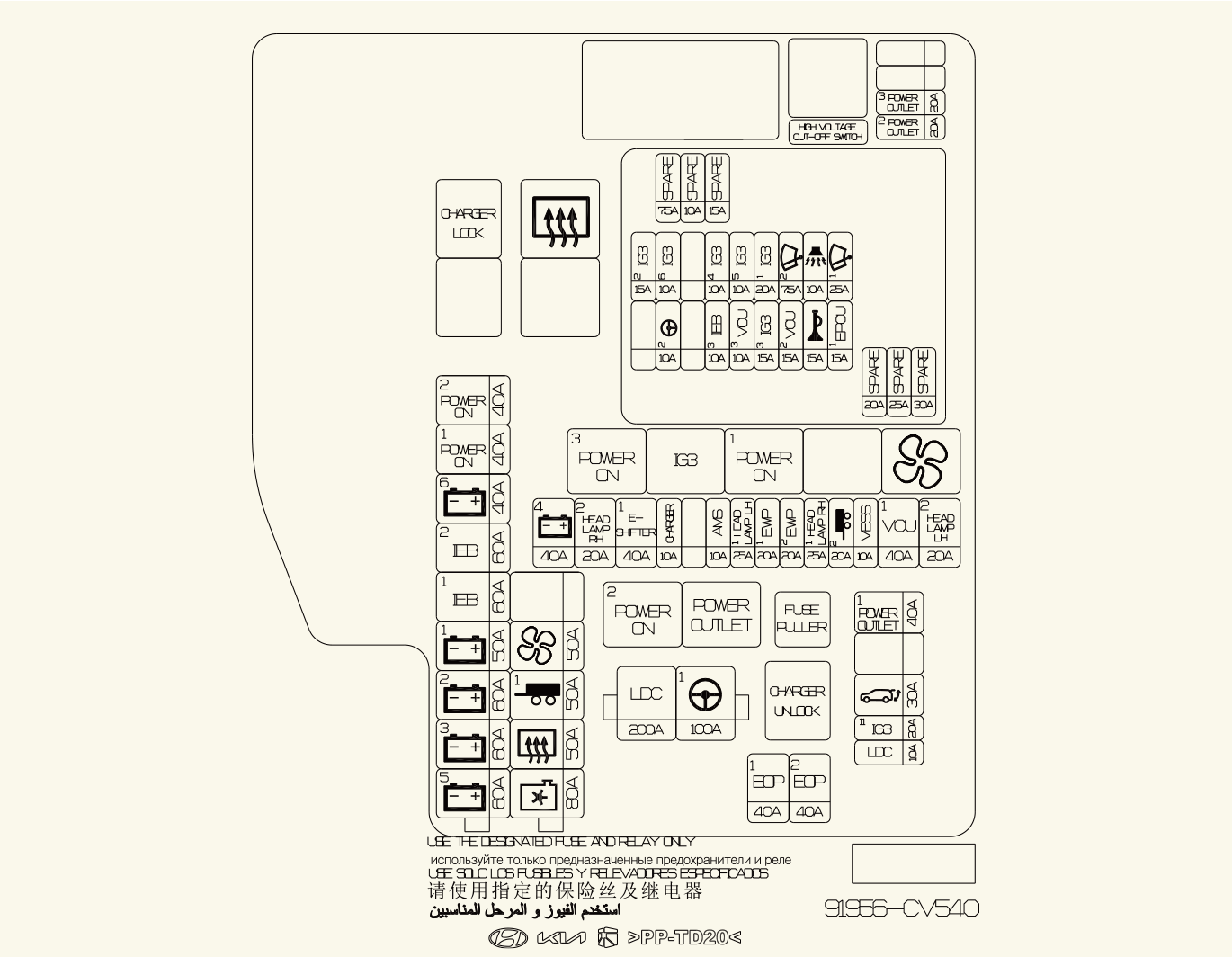

Ploča osigurača u prostoru motora
Krug (blok za spajanje P/R)
|
Naziv osigurača |
Simbol |
Snaga osigurača |
Krug zaštićen |
|
|---|---|---|---|---|
|
VIŠE OSIGURAČA-1 |
LDC |
|
200A |
Spojnica P/R (Osigurač: P/IZLAZ1, T/PRTLJAŽNIK, EOP1, EOP2) |
|
MDPS1 |
|
100A |
Jedinica MDPS * MDPS je isto što i EPS (električni servo upravljač). |
|
|
VIŠE OSIGURAČA-3 |
B+6 |
|
40A |
Spojni blok PDC (osigurač: ELSD, MODULE8, AIR BAG2, BMS, E-SHIFTER3, MODULE9, KROVNI PROZOR, A/C1) |
|
B+5 |
|
60A |
PCB blok (IG3 glavni relej, osigurač: BRISAČ1, EPCU1, B/ALARM, SIRENA, VCU2) |
|
|
B+3 |
|
60A |
Spojni blok PDC (osigurač: ZAKLJUČAVANJE ZA DJECU, AFCU, OTVOREN PRTLJAŽNIK, EPCU 3, MODUL 8, S / GRIJALAC PREDNJI, KROVNI OTVOR1, P / PROZOR L, AMP, P / PROZOR D, P / SJEDALO VOZ., P / SJEDALO, SUV. / STR. GRIJAČ) |
|
|
B+2 |
|
60A |
PDC spojni blok (IPS1, PS6, IPS8, IPS9, IPS10) |
|
|
B+1 |
|
50A |
PDC spojni blok (IPS2, IPS3, IPS5, IPS7, IPS13) |
|
|
IEB1 |
|
60A |
Jedinica IEB |
|
|
IEB2 |
|
60A |
Jedinica IEB |
|
|
POWER ON 1 |
|
40A |
P/R spojni blok (ACC relej, IG1 relej) |
|
|
POWER ON 2 |
|
40A |
P/R spojni blok (IG2 relej) |
|
|
VIŠE OSIGURAČA-2 |
C/FAN |
|
80A |
Motor ventilatora za hlađenje |
|
RR HTD |
|
50A |
P/R spojni blok (stražnji grijani relej) |
|
|
TRAILER1 |
|
50A |
Jedinica priključka prikolice |
|
|
BLOWER |
|
50A |
P/R spojni blok (relej puhača) |
|
|
OSIGURAČ |
B+4 |
|
40A |
PDC spojni blok (relej za zaključavanje dugotrajnog opterećenja, osigurač: IAU, ECS, UPRAVLJANJE AKUMULATOROM, ZRAČNI JASTUK2, MEMORIJA1, REZERVA3 (B+), A/C2, E-POZIV, IBU1, PREKIDAČ KOČNICE, MULTIMEDIJA, BRAVA VRATA, MODUL1) |
|
E-SHIFTER1 |
|
40A |
P/R spojni blok (relej E-mjenjača, osigurač: E-MJENJAČ2 |
|
|
CHARGER |
|
10A |
P/R spojni blok (relej za zaključavanje punjača, relej za otključavanje punjača), ICCU, VCMSCDM, CDM |
|
|
AMS |
|
10A |
Osjetnik baterije od 12V |
|
|
EWP1 |
|
20A |
Elektronička pumpa za vodu br. 1 |
|
|
EWP2 |
|
20A |
Elektronička pumpa za vodu br. 2 |
|
|
TRAILER2 |
|
20A |
Jedinica priključka prikolice |
|
|
VESS |
|
10A |
Jedinica VESS |
|
|
VCU1 |
|
40A |
VCU |
|
|
P/OUTLET1 |
|
40A |
Relej utičnice |
|
|
T/GATE |
|
30A |
Jedinica PTG |
|
|
IG3 11 |
|
20A |
PDC spojni blok (IG3 8, IG3 7, IG3 10, IG3 9) |
|
|
EOP1 |
|
40A |
Stražnja elektronička pumpa za ulje |
|
|
OSIGURAČ |
EOP2 |
|
40A |
Prednja elektronička pumpa za ulje (4WD) |
|
P/OUTLET3 |
|
20A |
Stražnja utičnica |
|
|
P/OUTLET2 |
|
20A |
Prednja utičnica |
|
PCB blok
|
Naziv osigurača |
Simbol |
Snaga osigurača |
Krug zaštićen |
|---|---|---|---|
|
WIPER1 |
 |
25A |
PCB (blok tiskanih krugova) (glavni relej brisača) |
|
EPCU1 |
 |
15A |
Prednji pretvarač (4WD) |
|
B/ALARM |
 |
10A |
PCB (tiskana pločica) blok (relej alarmne sirene) |
|
HORN |
 |
15A |
PCB (blok tiskanih krugova) (relej sirene) |
|
WIPER2 |
 |
7,5 A |
IBU (integrirana upravljačka jedinica karoserije) |
|
VCU2 |
 |
15A |
VCU |
|
IG3 1 |
 |
20A |
Spojni blok PDC (osigurač: IG3 8, IG3 7, IG3 10, IG3 9) |
|
IG3 3 |
 |
15A |
Elektronička pumpa za vodu |
|
IG3 5 |
 |
10A |
BMS (sustav upravljanja baterijama) 3-struki ventil rashladne tekućine |
|
VCU3 |
 |
10A |
VCU |
|
IG3 4 |
 |
10A |
Elektronička pumpa za vodu br. 1, br. 2, elektronički kompresor klima uređaja |
|
IEB3 |
 |
10A |
Jedinica IEB |
|
IG3 6 |
 |
10A |
Motor ventilatora hlađenja, prednja elektronička pumpa za ulje (4WD) |
|
MDPS2 |
 |
10A |
Jedinica MDPS * MDPS je isto što i EPS (električni servo upravljač). |
|
IG3 2 |
 |
15A |
Prednji pretvarač (4WD), VCU |
Relej
Pogledajte sljedeću tablicu za tip releja.
|
Naziv releja |
Simbol |
TIP |
|---|---|---|
|
Charger Lock Relay |
 |
MIKRO |
|
Rear Heated Relay |
 |
MINI |
|
POWER ON 3 Relay |
|
MIKRO |
|
POWER ON 1 Relay |
|
MIKRO |
|
POWER ON 2 Relay |
|
MIKRO |
|
Blower Relay |
 |
MIKRO |
|
IG2 Relay |
 |
MIKRO |
|
Power Outlet Relay |
 |
MIKRO |
|
Charger Unlock Relay |
 |
MIKRO |
