Fonctionnement

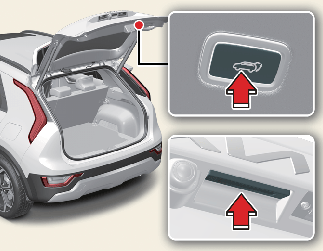

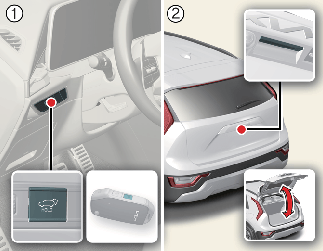

1. Appuyez sur le bouton d'ouverture/fermeture du hayon électrique à l'intérieur du véhicule ou sur la clé intelligente pendant 1 seconde. Le hayon électrique s'ouvre avec une alarme sonore.

   Maintenez appuyé le bouton d'ouverture/fermeture du hayon électrique à l'intérieur du véhicule ou sur la clé intelligente pour fermer le hayon.

   • Lorsque le hayon s'ouvre, appuyez de nouveau sur le bouton d'ouverture/fermeture pour arrêter le fonctionnement du hayon.

   • Si vous relâchez le bouton d'ouverture/fermeture du hayon électrique lorsqu'il se ferme, ou que la clé intelligente n'est pas dans le rayon de fonctionnement (environ 10 m (33 ft)) du véhicule, le fonctionnement du hayon électrique s'interrompt avec un signal sonore pendant 5 secondes.

2. Le hayon s'ouvre ou se ferme avec un signal sonore lorsque le bouton d'ouverture/fermeture du hayon électrique à l'extérieur du véhicule.

   Si le véhicule est verrouillé, appuyez sur le bouton d'ouverture/fermeture du hayon électrique à l'extérieur du véhicule avec la clé intelligente en votre possession.

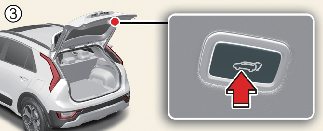

3. Appuyez sur le bouton d'ouverture/fermeture du hayon électrique à l'intérieur du hayon. Le hayon électrique s'ouvre ou se ferme avec un signal sonore.

Condition(s) de fonctionnement

• Lorsque la position P (Stationnement) est sélectionnée avec le véhicule en position ON

• Lorsque le véhicule est en position OFF

Condition(s) de non-fonctionnement

• La vitesse du véhicule est supérieure à 3 km/h (1,8 mi/h).

Condition(s) de fonctionnement

• Si le hayon électrique détecte un obstacle quelconque

Condition(s) de non-fonctionnement

• Si la résistance détectée est inférieure à un certain niveau

• Si le hayon est presque entièrement fermé près de la position verrouillée

• Si un impact important est appliqué sans qu'il y ait d'obstruction

AVERTISSEMENT

• Ne laissez jamais d'enfants ou d'animaux de compagnie seuls dans votre véhicule. Un enfant peut actionner le hayon électrique. Cela peut les blesser ou blesser d’autres personnes et endommager le véhicule.

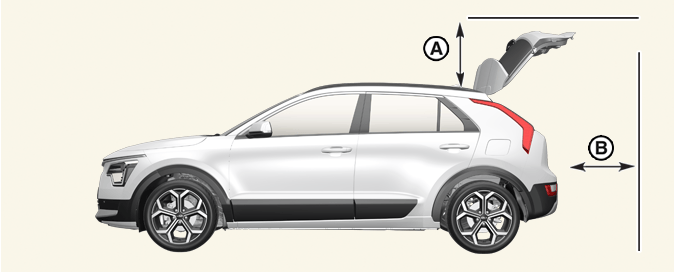

• Vérifier l'absence de personnes et d'objets sur le trajet du hayon électrique ou du hayon intelligent avant l'utilisation. Des blessures graves, des dommages au véhicule ou des dommages aux objets environnants (par exemple murs, plafonds, véhicules, etc.) peuvent survenir en cas de contact avec le hayon.



  • A : 70 cm

  • B : 70 cm

• Ne jamais placer intentionnellement un objet ou une partie du corps sur le trajet du hayon électrique pour le faire fonctionner automatiquement dans l'autre sens. Des blessures graves ou des dommages au véhicule ou à l'objet peuvent se produire.

MISE EN GARDE

• Par sécurité, appliquez le frein de stationnement et procédez une fois en position N (Point mort).

• Ne fermez et n'ouvrez pas manuellement le hayon électrique. Ceci pourrait l'endommager. S'il est nécessaire de fermer ou d'ouvrir manuellement le hayon électrique lorsque la batterie est déchargée ou débranchée, n'appliquez pas de force excessive.

• Ne pas commander le hayon à commande électrique plus de 10 fois consécutivement lorsque le moteur est coupé. Utilisez le hayon électrique avec le moteur en marche lorsque le hayon électrique est utilisé de manière répétée pour empêcher la décharge de la batterie.

• Ne laissez pas le hayon électrique ouvert pendant une période prolongée. Cela pourrait décharger la batterie.

• N'appliquez pas de force excessive lorsque le hayon électrique est actionné. Cela pourrait endommager le véhicule.

• Ne tenez pas ni n'agrippez à aucun moment les montants du hayon. Cela peut endommager les montants du hayon. Une déformation des montants du hayon peut endommager le véhicule et blesser des personnes.



• Ne modifiez ni ne réparez aucune pièce du hayon électrique par vous-même. Ceci doit être effectué par un concessionnaire/réparateur agréé Kia.

• Ne faites pas fonctionner le hayon électrique dans les conditions suivantes. Le hayon électrique pourrait ne pas fonctionner correctement.

  • Un côté du véhicule est relevé pour l'inspecter ou remplacer un pneu

  • Stationnement sur une route de surface inégale comme une pente, etc.

• Fermez complètement le hayon et verrouillez toutes les portes et le hayon à l'aide du bouton de verrouillage centralisé des portes avant de passer à un lavage automatique de voiture.

• Ne pulvérisez pas d'eau sous haute pression directement sur le bouton d'ouverture/fermeture extérieur sur hayon électrique. Le hayon pourrait s'ouvrir involontairement.

REMARQUE

• Si le hayon n'est pas complètement fermé et que la vitesse du véhicule est d'au moins 3 km/h (1,8 mi/h), un avertissement retentira 10 fois. Garez immédiatement le véhicule dans un endroit sûr, fermez le hayon, et vérifiez que l'avertissement de hayon ouvert est désactivé sur le combiné d'instruments.

• Par temps froid et humide, le bouton extérieur d'ouverture/fermeture du hayon électrique peut mal fonctionner en raison du gel. Si cela se produit, retirez la glace avant d'utiliser le bouton extérieur d'ouverture/fermeture du hayon électrique ou utilisez le bouton extérieur d'ouverture/fermeture du hayon électrique de la clé intelligente ou le tableau de bord.

• Actionner le hayon électrique plus de 5 fois successivement peut endommager son moteur. Si cela se produit, le hayon électrique ne va pas fonctionner pour éviter la surchauffe du moteur. Si l'un des boutons du hayon électrique est enfoncé pour essayer d'ouvrir le hayon, le signal sonore va retentir 3 fois, mais le hayon va rester fermé. Laissez refroidir le système de hayon électrique pendant environ 1 minute avant d'actionner de nouveau le système.

• Le hayon électrique peut s'arrêter de fonctionner si la fonction d'inversion automatique s'actionne plus de deux fois lors de la tentative d'ouverture ou de fermeture du hayon. Si cela se produit, ouvrez ou fermez avec précaution et manuellement le hayon, puis essayez d'actionner de nouveau automatiquement le hayon électrique au bout de 30 secondes.

Fonctionnement

• Combiné d'instruments

  SélectionnezRéglages→Porte→Vitesse d'ouverture du hayon électrique→Rapide/Lent.

• Système d'info-divertissement (si le véhicule en est équipé)

  SélectionnezRéglages→Véhicule→Porte→Vitesse d'ouverture du hayon électrique→Rapide/Lent.

Fonctionnement

• Combiné d'instruments

  SélectionnezRéglages→Porte→Hauteur d'ouverture du hayon électrique→Entièrement ouvert/Niveau 3/Niveau 2/Niveau 1/Réglage de la taille de l'utilisateur.

• Système d'info-divertissement (si le véhicule en est équipé)

  SélectionnezRéglages→Véhicule→Porte→Hauteur d'ouverture du hayon électrique→Entièrement ouvert/Niveau 3/Niveau 2/Niveau 1/Réglage de la taille de l'utilisateur.

Fonctionnement

1. Placer le hayon manuellement à la hauteur désirée.

2. Appuyez sur le bouton d'ouverture/fermeture du hayon électrique situé à l'intérieur du hayon pendant plus de 3 secondes environ.

   SiRéglage de la taille de l'utilisateurest sélectionné pour la hauteur d'ouverture du hayon électrique, il s'ouvre automatiquement à la hauteur que vous avez définie manuellement.

REMARQUE

• Le système d'info-divertissement peut changer après des mises à jour logicielles. Pour des informations détaillées sur les réglages du système, reportez-vous au manuel internet du système d'info-divertissement.

• Pour utiliser chaque fonctionnalité, vous devez sélectionner la vitesse ou la hauteur d'ouverture à partir du menu des réglages. Désélectionnez les réglages lorsque vous ne voulez pas utiliser cette fonction.

• Si la hauteur d'ouverture du hayon électrique n'a pas été réglée manuellement, le hayon électrique s'ouvrira complètement lorsque « Réglage de la hauteur utilisateur » du système d’info-divertissement est sélectionné.

• Si l'un des réglages de hauteur (Entièrement ouvert/Niveau 3/Niveau 2/Niveau 1/Réglage de la taille de l'utilisateur) est sélectionné dans le menu des réglages du système d'info-divertissement, puis que 'Réglage de la taille de l'utilisateur' est sélectionné, le hayon s’ouvre à la hauteur que vous avez réglée manuellement.

• Les réglages de vitesse et de hauteur d'ouverture du hayon électrique changent selon le Profil utilisateur lié. Si le Profil utilisateur est modifié, la vitesse et la hauteur d'ouverture du hayon électrique va changer en conséquence.

Fonctionnement

1. Passer sur P (Stationnement) lorsque le véhicule est en position OFF ou ON.

2. Appuyez simultanément sur le bouton intérieur d'ouverture/de fermeture du hayon électrique et celui à l'extérieur du véhicule jusqu'à ce qu'un signal sonore retentisse.



3. Fermez lentement le hayon manuellement.

4. Appuyez sur le bouton d'ouverture/fermeture du hayon électrique situé à l'extérieur du véhicule. Le hayon à commande électrique s'ouvre avec un signal sonore.

REMARQUE

• Dans certaines circonstances, il peut être nécessaire de réinitialiser le fonctionnement du hayon électrique. La réinitialisation du hayon électrique peut s'avérer nécessaire dans les cas suivants :

  • Lorsque la batterie 12 volts est rechargée

  • Lorsque la batterie 12 volts est réinstallée après dépose ou remplacement

  • Lorsque le fusible concerné est réinstallé après dépose ou remplacement

• Attendez jusqu'à ce que le hayon s'ouvre entièrement pour terminer la réinitialisation. Si le hayon s'arrête avant de s'ouvrir complètement, la réinitialisation ne s'effectuera pas.

• Si le hayon à commande électrique fonctionne mal après avoir effectué la procédure ci-dessus, le système doit être vérifié par un concessionnaire/réparateur agréé Kia.

Fonctionnement

1. Insérez un objet long et plat, comme une clé, dans l'ouverture au bas du hayon.

2. Faites glisser le loquet dans le sens de la flèche pour déverrouiller le hayon.

3. Relevez le hayon pour l'ouvrir.

AVERTISSEMENT

• Il est recommandé de connaître l'emplacement du loquet de libération d'urgence du hayon ainsi que la manière de l'ouvrir dans le cas où vous êtes enfermé accidentellement dans le compartiment à bagages.

• Personne, animaux compris, ne doit jamais occuper le compartiment à bagages du véhicule. Le compartiment à bagages est un emplacement très dangereux en cas d'accident.

• N'utilisez le loquet de déverrouillage qu'en cas d'urgence. Faites preuve d'une prudence extrême, surtout si le véhicule est en mouvement.

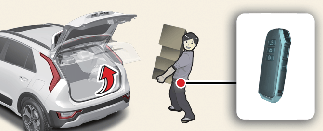

Fonctionnement

• SélectionnezPorte→Hayon intelligentdans le menu Réglages.

Condition(s) de fonctionnement

• 15 secondes se sont écoulées depuis la fermeture et le verrouillage de toutes les portes.

• Vous vous tenez plus de 3 secondes dans la zone de détection.

• Débranchement du connecteur de charge

Condition(s) de non-fonctionnement

• La clé intelligente est détectée dans les 15 secondes après la fermeture et le verrouillage des portes et est détectée en continu.

• La clé intelligente est détectée dans les 15 secondes après la fermeture et le verrouillage des portes, à 1,5 m des poignées de portes avant (pour les véhicules équipés de l'éclairage d'accueil).

• Une porte n'est pas verrouillée ou fermée.

• La clé intelligente est à l'intérieur du véhicule.

• Le véhicule est en charge

Restriction(s)

• La clé intelligente n'est pas détectée dans un rayon de 50 à 100 cm (28 à 40 pouces) derrière le véhicule

Fonctionnement

1. Les feux de détresse clignoteront.

2. L'alarme retentira quand la clé intelligente est détectée.

Fonctionnement

1. Le hayon s'ouvrira.

2. Les feux de détresse clignoteront.

3. L'alarme retentira 6 fois.

Fonctionnement

1. Appuyez sur n'importe lequel des boutons suivants à l'étape de détection et d'alerte pour désactiver la fonction.

   • Bouton de verrouillage de porte

   • Bouton de déverrouillage de porte

   • Bouton d'ouverture/de fermeture du hayon

REMARQUE

• Si vous appuyez sur le bouton de déverrouillage de porte, la fonction de hayon intelligent avec ouverture automatique sera désactivée provisoirement. Cependant, si vous n'ouvrez aucune porte durant 30 secondes, la fonction de hayon intelligent avec ouverture automatique sera réactivée.

• Si vous appuyez sur le bouton d'ouverture du hayon pendant plus d'une seconde, le hayon s'ouvre.

• Si vous appuyez sur le bouton de verrouillage des portes ou le bouton d'ouverture du hayon lorsque la fonction de hayon intelligent avec ouverture automatique n'est pas en phase de Détection et Alerte, la fonction de hayon intelligent avec ouverture automatique ne sera pas désactivée.

• Si vous avez désactivé la fonction de hayon intelligent avec ouverture automatique par une pression sur le bouton de la clé intelligente et avez ouvert une porte, il est possible de réactiver la fonction de hayon intelligent avec ouverture automatique en fermant et en verrouillant toutes les portes.

Condition(s) de non-fonctionnement

• La clé intelligente est à proximité d'un émetteur comme une station de radio ou un aéroport qui peut interférer avec le fonctionnement correct de la clé intelligente.

• La clé intelligente est à proximité d'un système radio mobile bidirectionnel ou d'un téléphone portable.

• La clé intelligente d'un autre véhicule est activée à proximité de votre véhicule.

• La plage de détection peut varier dans les situations suivantes :

  • Un côté du véhicule est relevé pour remplacer un pneu ou pour inspecter le véhicule.

  • Le véhicule est garé en biais sur une pente, une route non goudronnée, etc.

AVERTISSEMENT

• Assurez-vous de bien fermer le hayon avant de démarrer.

• Vérifier l'absence d'obstacles (personnes ou objets) avant d'ouvrir ou de fermer le hayon.

• Assurez vous que les objets dans le hayon ne sortent pas en cas d'ouverture du hayon dans une côte. Vous risqueriez de graves blessures.

• Assurez-vous de désactiver le hayon intelligent avec ouverture automatique lorsque vous lavez votre véhicule. Sinon, le hayon risque de s'ouvrir par inadvertance.

• Conserver la clé hors de portée des enfants. Les enfants risquent d'ouvrir le hayon intelligent avec ouverture automatique par inadvertance lorsqu'ils jouent dans les environs arrière du véhicule.

MISE EN GARDE

Ne vous approchez pas de la zone de détection si vous ne souhaitez pas que le hayon s'ouvre. Si vous avez involontairement pénétré dans la zone de détection et si les feux de détresse et l'alarme se déclenchent, quittez cette zone avec la clé. Le hayon reste fermé.

REMARQUE

• Si la hauteur d'ouverture du hayon électrique est réglée manuellement, et ensuiteRéglage de la taille de l'utilisateurest sélectionné dans le système d'info-divertissement, le hayon électrique s'ouvre automatiquement à la hauteur définie manuellement par le conducteur.

• Si la hauteur d'ouverture du hayon électrique n'a pas été réglée manuellement, le hayon électrique s'ouvrira complètement lorsqueRéglage de la taille de l'utilisateurest sélectionné dans le menu Réglages.

• Si l'une des hauteurs (Entièrement ouvert/Niveau 3/Niveau 2/Niveau 1) est sélectionné dans le menu Paramètres, puisRéglage de la taille de l'utilisateurest sélectionné, la hauteur d'ouverture du hayon électrique sera réglée sur la hauteur précédemment enregistrée.

Fonctionnement

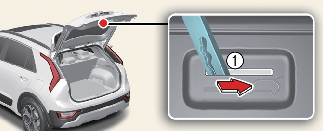

1. Introduisez la clé mécanique dans le trou de la serrure.

2. Déplacez la clé mécanique vers la droite (1).

3. Poussez le hayon vers le haut.

AVERTISSEMENT

• Il est recommandé de connaître l'emplacement du levier de libération d'urgence du hayon ainsi que la manière de l'ouvrir dans le cas où vous êtes enfermé dans le compartiment à bagages.

• Personne n'est autorisé à occuper le compartiment à bagages du véhicule. Le coffre est un endroit très dangereux en cas d'accident.

• N'utilisez le levier de déverrouillage qu'en cas d'urgence. Agir avec une extrême prudence, spécialement en roulant.

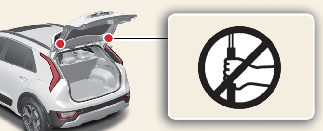

• Ne saisissez pas la partie qui soutient le hayon (relèvement à gaz), car cela pourrait entraîner de graves blessures.
