وصف لوحة المصهر/ المرحل الكهربائي

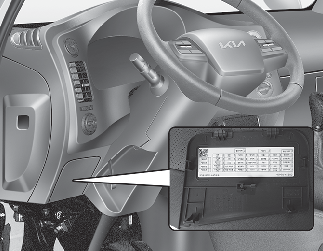

لوحة مصهر جانب السائق
يمكنك العثور داخل أغطية لوحة المصاهر/المرحلات الكهربائية على ملصق مختص بتوضيح اسم كل مصهر/مُرحّل كهربائي وسعته.
قد لا تنطبق جميع أوصاف لوحة المصهر في هذا الدليل على سيارتك. وهي مطابقة في وقت الطباعة. عندما تفحص لوحة المصهر في سيارتك، ارجع إلى ملصق لوحة المصهر.
قد يختلف ملصق لوحة المصهر الفعلي عن العناصر المزودة.

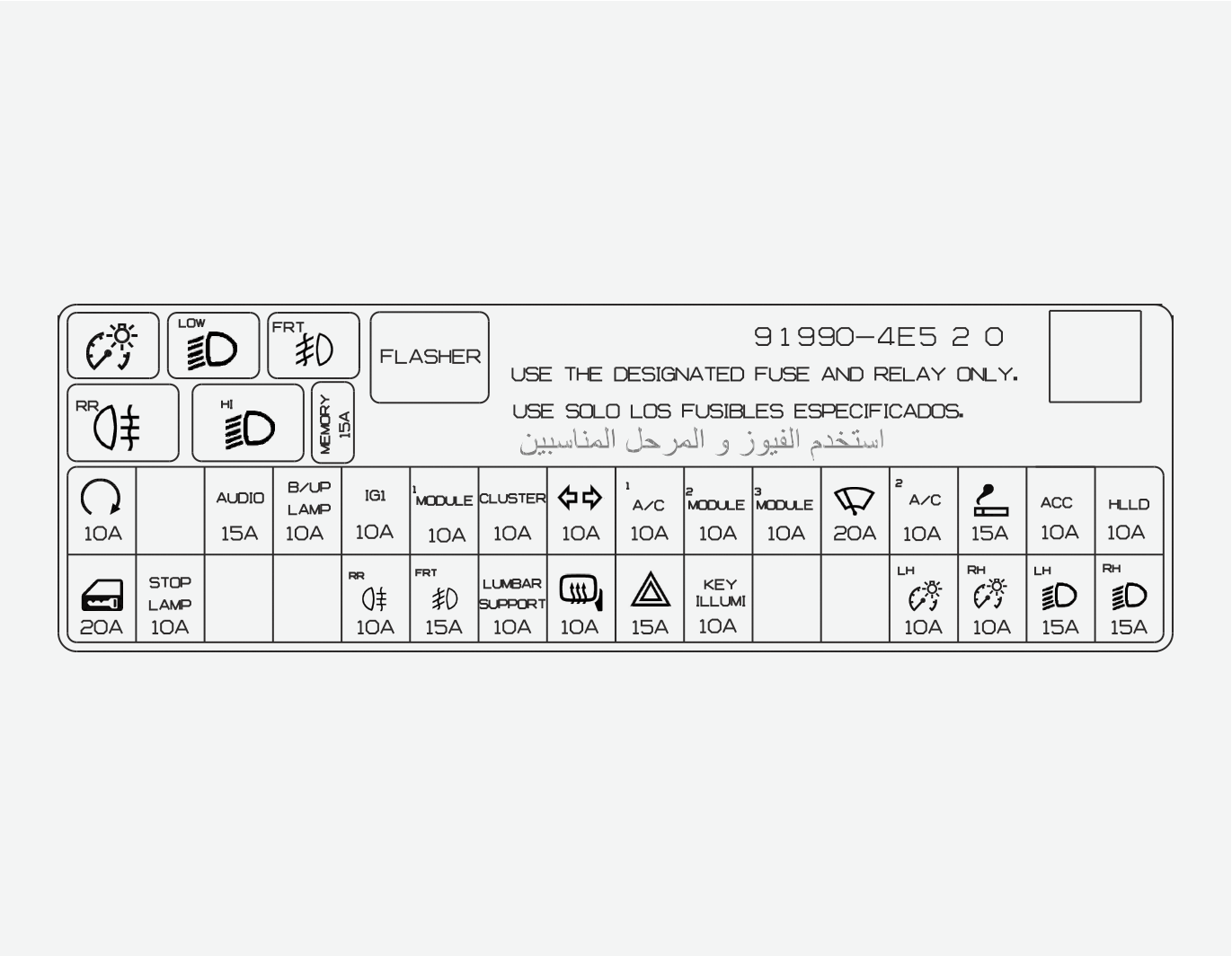

لوحة مصهر جانب السائق ((الديزل) 2.7 VGT/ (الديزل) 3.0 VGT)
|
اسم المصهر |
الرمز |
معدل المصهر |
المكون المحمي |
|---|---|---|---|
|
START (بدء التشغيل) |
|
10 أمبير |
وحدة التحكم الإلكترونية (ECM)، مجموعة توصيل غرفة المحرك (مُرحِّل بدء التشغيل) |
|
الصوت |
|
15 أمبير |
الصوت |
|
مصابيح B/UP |
|
10 أمبير |
مفتاح المصباح الاحتياطي، صافرة التحذير بشأن مسافة الركن للخلف |
|
مفتاح الإشعال 1 |
|
10 أمبير |
ECM (وحدة التحكم الإلكترونية)، مولد تيار بديل، مستشعر سرعة السيارة، مستشعر تحذير فلتر الوقود، مضخة حقن الوقود (JT) |
|
توقيت الصمام المتغير باستمرار MODULE 1 |
|
10 أمبير |
مستشعر الضوء التلقائي |
|
مجموعة العدادات |
|
10 أمبير |
وحدة التحكم في الوقت والإنذار الإلكترونية (ETACM)، لوحة العدادات |
|
T/SIGNAL LAMP |
|
10 أمبير |
مفتاح المخاطر، مفتاح متعدد الوظائف (مصباح) |
|
مكيف هواء 1 |
|
10 أمبير |
وحدة التحكم في المسخن، مجموعة توصيل غرفة المحرك (مُرحِّل النافخ) |
|
توقيت الصمام المتغير باستمرار MODULE 2 |
|
10 أمبير |
مرحل مصباح الضباب الأمامي، مرحل المصباح الأمامي المرتفع |
|
توقيت الصمام المتغير باستمرار MODULE 3 |
|
10 أمبير |
مرحل مصباح الضباب الخلفي، مرحل المصباح الأمامي المنخفض |
|
WIPER |
|
20 أمبير |
محرك الماسحة، مفتاح متعدد الوظائف (الماسحة) |
|
مكيف هواء 2 |
|
10 أمبير |
وحدة التحكم في المسخن، مجموعة محرك المسخن، مفتاح النافخ |
|
C/LIGHTER |
|
15 أمبير |
ولاعة السجائر |
|
ACC (الملحقات) |
|
10 أمبير |
الصوت، مفتاح المرآة الخارجية الكهربائية |
|
جهاز ضبط مستوى المصباح الأمامي |
|
10 أمبير |
مفتاح جهاز ضبط مستوى المصابيح الأمامية، محرك جهاز ضبط مستوى المصابيح الأمامية، جانب المقبض الأيسر/ جانب المقبض الأيمن |
|
قفل الباب |
|
20 أمبير |
صندوق مرحل وحدة الدائرة المتكاملة (مرحل قفل الباب، مرحل إلغاء قفل الباب) |
|
مصباح التوقف |
|
10 أمبير |
مُرحل إشارة التوقف، موصل وصلة البيانات |
|
مصباح الضباب الخلفي |
|
10 أمبير |
مُرحِّل مصباح الضباب الخلفي |
|
FRONT FOG LAMP |
|
15 أمبير |
مرحل مصباح الضباب الأمامي |
|
دعامة أسفل الظهر |
دعامة أسفل الظهر |
10 أمبير |
مفتاح دعامة أسفل الظهر لمقعد السائق |
|
مرآة مدفأة |
|
10 أمبير |
صندوق مُرحِّل وحدة الدائرة المتكاملة (المُرحِّل المدفئ للمرآة الخارجية) |
|
HAZARD (المخاطر) |
|
15 أمبير |
صندوق مُرحِّل وحدة الدائرة المتكاملة (مُرحِّل المخاطر)، مفتاح المخاطر، وحدة التحكم في الوامض |
|
ضوء المفتاح |
|
10 أمبير |
مفتاح تحذير الباب |
|
المصباح الخلفي الأيسر |
|
10 أمبير |
لوحة العدادات، الصوت، زنبرك الساعة، رافعة AUX & USB، مفتاح جهاز ضبط مستوى المصابيح الأمامية، مفتاح المخاطر، مفتاح مزيل ضباب المرآة الخارجية، وحدة التحكم في المسخن، مفتاح النافذة الآلية الرئيسي، مفتاح النافذة الكهربائية للراكب، جانب المقبض الأيسر(خارجي) لمصباح المجموعة الخلفية، جانب المقبض الأيسر لمصباح الموضع، جانب المقبض الأيسر للمصباح الأمامي |
|
مرحل أيمن للمصباح الخلفي |
|
10 أمبير |
جانب المقبض الأيمن لمصباح المجموعة الخلفية، جانب المقبض الأيمن لمصباح الموضع، مصباح مصباح الترخيص، مصباح الترخيص (مزدوج) |
|
HEAD LAMP LH |
|
15 أمبير |
جانب المقبض الأيسر للمصباح الأمامي |
|
HEAD LAMP RH |
|
15 أمبير |
جانب المقبض الأيمن للمصباح الأمامي، لوحة العدادات، المصهر (جهاز ضبط مستوى المصباح الأمامي) |
|
الذاكرة |
|
15 أمبير |
مصهر (صوت)، وحدة التحكم في الوقت والإنذار الإلكترونية، لوحة العدادات، وحدة التحكم في جهاز التدفئة، مصباح المقصورة الأمامية، مصباح منتصف المقصورة |
مرحل (الديزل) 2.7 VGT/ (الديزل) 3.0 VGT
|
اسم المُرحِّل |
الرمز |
النوع |
|---|---|---|
|
مرحل المصباح الخلفي |
|
دقيق |
|
مرحل المصباح الأمامي المنخفض |
|
دقيق |
|
مرحل مصباح الضباب الأمامي |
|
دقيق |
|
مُرحِّل مصباح الضباب الخلفي |
|
صغير |
|
مُرحِّل المصباح الأمامي المرتفع |
|
صغير |

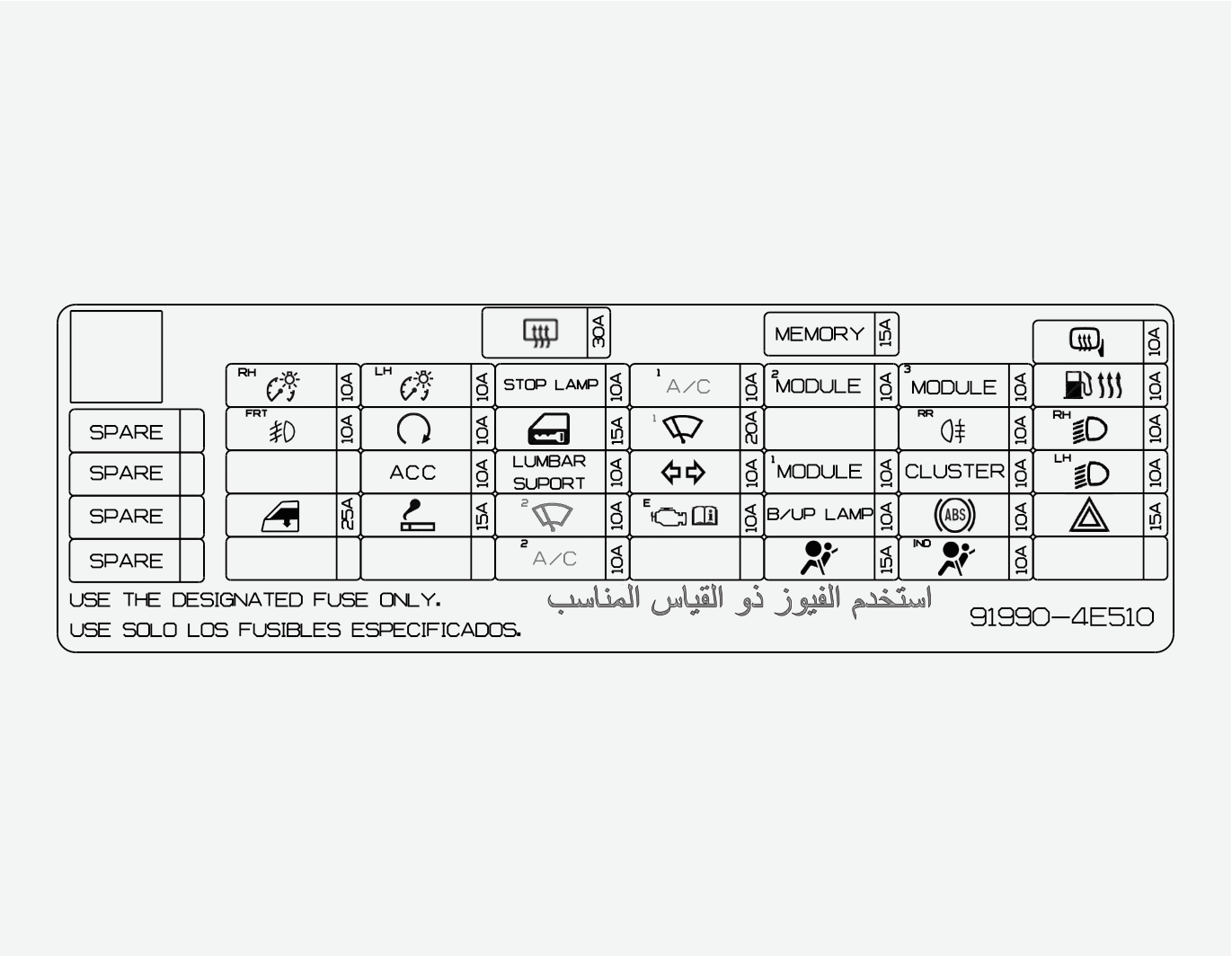

لوحة مصهر جانب السائق (الديزل) 2.5 VGT)
|
اسم المصهر |
الرمز |
معدل المصهر |
المكون المحمي |
|---|---|---|---|
|
مرحل أيمن للمصباح الخلفي |
|
10 أمبير |
لوحة العدادات، الصوت، زنبرك الساعة، مفتاح الخطر، مفتاح LPI، مقبس AUX & USB، وحدة التحكم في جهاز التدفئة، وحدة التحكم في DRL (مصباح القيادة في ضوء النهار)، مفتاح جهاز ضبط مستوى المصابيح الأمامية، مفتاح مزيل ضباب المرآة الخارجية، مفتاح مأخذ الطاقة، موصل ذو تحكم علوي، المفتاح الرئيسي للنافذة الكهربائية، مفتاح النافذة الكهربائية للراكب، جانب المقبض الأيمن لمصباح المجموعة الخلفية، جانب المقبض الأيمن لمصباح الموضع، جانب المقبض الأيمن للمصابيح الأمامية، مصباح الترخيص، مصباح الترخيص (مزدوج) |
|
FRONT FOG LAMP |
|
10 أمبير |
مرحل مصباح الضباب الأمامي |
|
FRONT P/WINDOW |
|
25 أمبير |
المفتاح الرئيسي للنافذة الكهربائية، مفتاح النافذة الكهربائية للراكب |
|
HEATED MIRROR 1 |
|
30 أمبير |
مُرحل المرآة المدفأة |
|
المصباح الخلفي الأيسر |
|
10 أمبير |
جانب المقبض الأيسر لمصابيح المجموعة الخلفية، جانب المقبض الأيسر لمصباح الموضع، جانب المقبض الأيسر للمصابيح الأمامية، مفتاح إيقاف تشغيل ESC (التحكم الإلكتروني في الثبات) |
|
START (بدء التشغيل) |
|
10 أمبير |
مجموعة توصيل غرفة المحرك (مرحل بدء التشغيل)، ECM (وحدة التحكم الإلكترونية) |
|
ACC (الملحقات) |
|
10 أمبير |
الصوت، مفتاح المرآة الخارجية الكهربائية |
|
C/LIGHTER |
|
15 أمبير |
ولاعة السجائر |
|
مصباح التوقف |
|
10 أمبير |
مُرحل إشارة التوقف، الوحدة الإلكترونية لإشارة التوقف، موصل وصلة البيانات |
|
قفل الباب |
|
15 أمبير |
مرحل قفل الباب، مرحل إلغاء قفل الباب |
|
دعامة أسفل الظهر |
دعامة أسفل الظهر |
10 أمبير |
مفتاح دعامة أسفل الظهر لمقعد السائق |
|
الصوت |
|
10 أمبير |
غير مستخدم |
|
مكيف هواء 2 |
|
10 أمبير |
وحدة التحكم في جهاز التدفئة، مجموعة محرك جهاز التدفئة، مفتاح النافخ، ECM (وحدة التحكم الإلكترونية) |
|
مكيف هواء 1 |
|
10 أمبير |
وحدة التحكم في المسخن، مجموعة توصيل غرفة المحرك (مُرحِّل النافخ) |
|
WIPER |
|
20 أمبير |
محرك الماسحة، مفتاح متعدد الوظائف (الماسحة) |
|
T/SIGNAL LAMP |
|
10 أمبير |
مفتاح المخاطر، مفتاح متعدد الوظائف (مصباح) |
|
وحدة التحكم الإلكترونية (ECU) |
|
10 أمبير |
ECM (وحدة التحكم في المحرك)، مستشعر تدفق الهواء، مفتاح مصباح التوقف، وحدة التحكم في التوهج |
|
الذاكرة |
|
15 أمبير |
الصوت، لوحة العدادات، وحدة التحكم في الوقت والإنذار الإلكترونية، وحدة التحكم في جهاز التدفئة، مفتاح تحذير الباب، وحدة مراقبة ضغط الإطار، مصباح المقصورة الأمامي، مصباح منتصف المقصورة |
|
توقيت الصمام المتغير باستمرار MODULE 2 |
|
10 أمبير |
وحدة DRL (مصباح القيادة في ضوء النهار)، مرحل DRL (مصباح القيادة في ضوء النهار) |
|
توقيت الصمام المتغير باستمرار MODULE 1 |
|
10 أمبير |
مستشعر سرعة السيارة، مستشعر تحذير فلتر الوقود، مستشعر الإضاءة التلقائية، وحدة مراقبة ضغط الإطار، وحدة منبه حزام الأمان للراكب، مفتاح جهاز ضبط مستوى المصابيح الأمامية، وحدة التحكم في الجرعة، جانب المقبض الأيسر/ جانب المقبض الأيمن لمحرك جهاز ضبط مستوى المصابيح الأمامية |
|
مصابيح B/UP |
|
10 أمبير |
مفتاح المصباح الاحتياطي، صافرة التحذير بشأن مسافة الركن للخلف |
|
AIR BAG |
|
15 أمبير |
وحدة التحكم بنظام التثبيت الإضافي (SRS) |
|
توقيت الصمام المتغير باستمرار MODULE 3 |
|
10 أمبير |
مُرحِّل المصباح الأمامي المرتفع، لوحة العدادات |
|
مصباح الضباب الخلفي |
|
10 أمبير |
مُرحِّل مصباح الضباب الخلفي |
|
مجموعة العدادات |
|
10 أمبير |
وحدة التحكم في الوقت والإنذار الإلكترونية، لوحة العدادات، مقاوم مولد التيار المتردد |
|
ABS |
|
10 أمبير |
وحدة التحكم في نظام الفرامل المانعة للانغلاق، وحدة التحكم في ESC (نظام التحكم الإلكتروني في الثبات)، مفتاح إيقاف تشغيل ESC (نظام التحكم الإلكتروني في الثبات)، وصلة ثنائية، مستشعر زاوية التوجيه |
|
مؤشر كيس الهواء |
|
10 أمبير |
مجموعة العدادات |
|
HEATED MIRROR 2 |
|
10 أمبير |
مفتاح مزيل ضباب المرآة الخارجية |
|
مدفأة الوقود |
|
10 أمبير |
مجموعة توصيل غرفة المحرك (مرحل مدفأة الوقود) |
|
HEAD LAMP RH |
|
15 أمبير |
جانب المقبض الأيمن للمصباح الأمامي، مُرحّل DRL (مصباح القيادة في ضوء النهار) |
|
HEAD LAMP LH |
|
15 أمبير |
جانب المقبض الأيسر للمصباح الأمامي، مُرحّل DRL (مصباح القيادة في ضوء النهار) |
|
HAZARD (المخاطر) |
|
15 أمبير |
مُرحّل المخاطر، مفتاح المخاطر، وحدة التحكم في الوامض |
|
DRL |
|
15 أمبير |
وحدة التحكم في DRL (مصباح القيادة في ضوء النهار) |

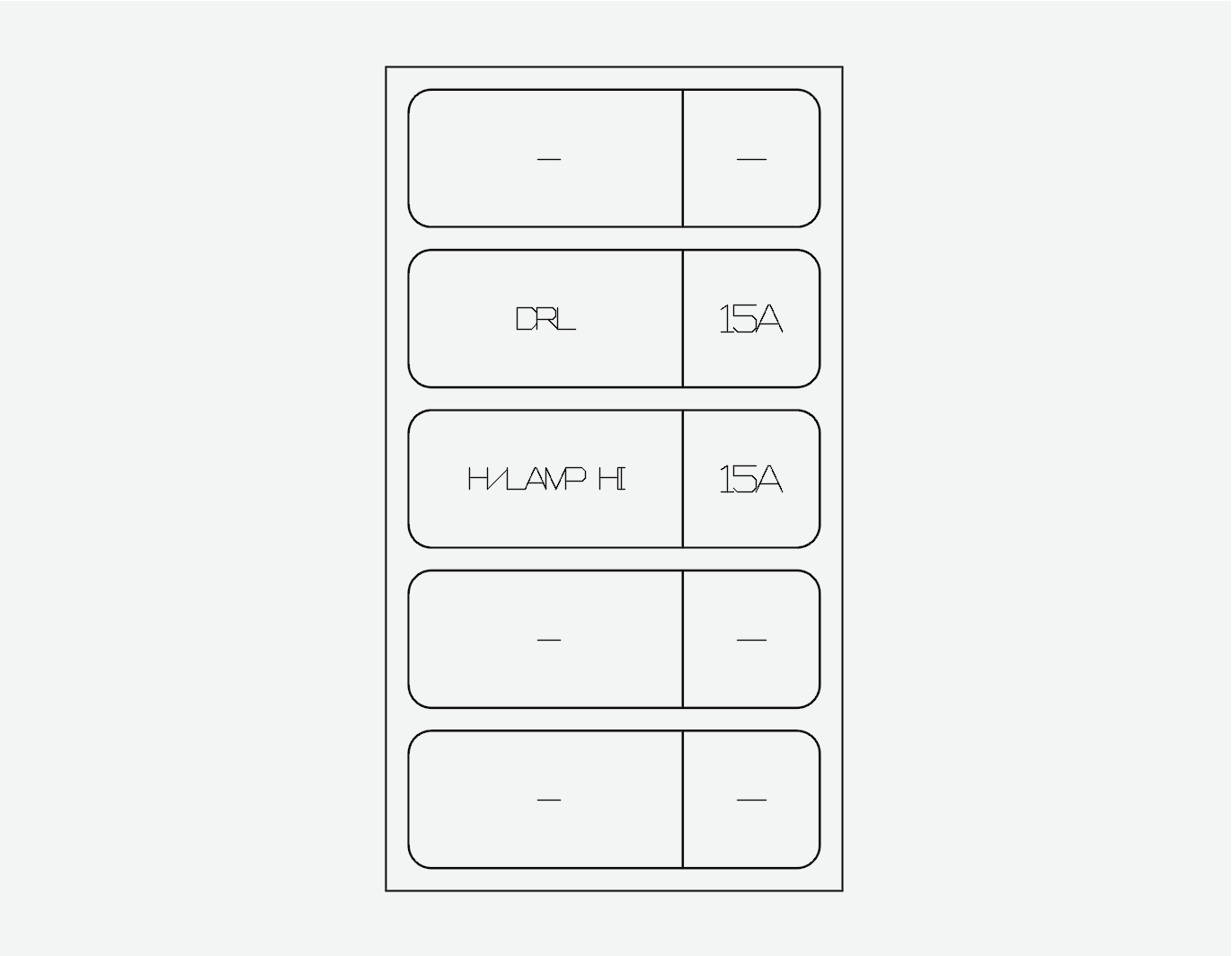

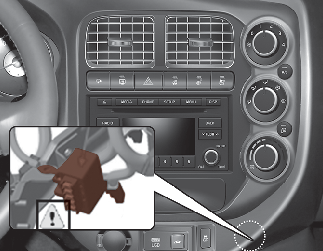

لوحة التوصيل الفرعية
لوحة التوصيل الفرعية
|
اسم المصهر |
الرمز |
معدل المصهر |
المكون المحمي |
|---|---|---|---|
|
DRL |
DRL |
15 أمبير |
مصباح التشغيل في ضوء النهار |
|
المصباح الأمامي HI |
المصباح الأمامي HI |
15 أمبير |
المصباح الأمامي العلوي |

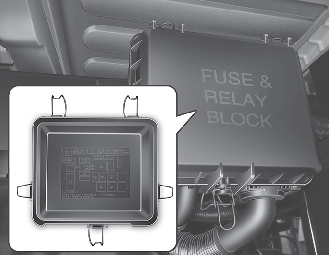

لوحة المصهر الرئيسي
قد يختلف ملصق لوحة المصهر الفعلي عن العناصر المزودة.

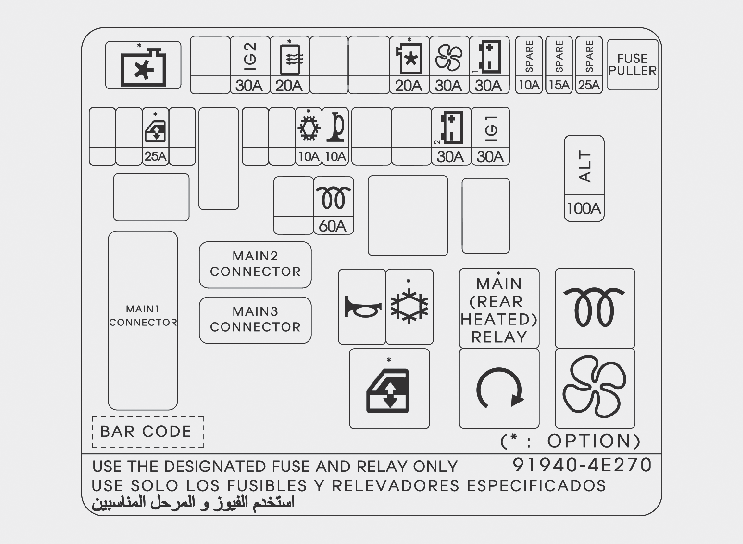

لوحة المصهر الرئيسي ((الديزل) 2.7 VGT/ (الديزل) 3.0 VGT)
|
الوصف |
الرمز |
اسم المصهر |
معدل المصهر |
المكون المحمي |
|---|---|---|---|---|
|
مصهر |
|
ALT |
100 أمبير |
مولد تيار بديل، مصهر - مفتاح الإشعال 2/ المقاعد الخلفية المدفأة/ مروحة التبريد/ نافخ الهواء/ البطارية 1 |
|
|
مفتاح الإشعال 2 |
30 أمبير |
مفتاح الإشعال |
|
|
|
مرحل مدفأة المقاعد الخلفية |
20 أمبير |
المُرحل (المدفأة الخلفية) الرئيسي |
|
|
|
COOLING FAN |
20 أمبير |
مرحل مروحة التبريد |
|
|
|
المروحة |
30 أمبير |
مُرحِّل النافخ |
|
|
|
توقيت الصمام المتغير باستمرار BATT 1 |
30 أمبير |
مُرحِّل النافذة الكهربائية، مجموعة توصيل لوحة العدادات (مصهر: المرآة المدفأة، المخاطر/ ضوء المفتاح) |
|
|
|
النافذة الكهربائية |
25 أمبير |
المفتاح الرئيسي للنافذة الكهربائية، مفتاح النافذة الكهربائية للراكب |
|
|
|
تكييف الهواء |
10 أمبير |
مرحل مكيف الهواء |
|
|
|
آلة التنبيه |
10 أمبير |
مُرحِّل آلة التنبيه |
|
|
|
توقيت الصمام المتغير باستمرار BATT 2 |
30 أمبير |
مجموعة توصيل لوحة العدادات (مُرحِّل مصباح الباب الخلفي، مصهر - مصباح الضباب الخلفي/ مصباح الضباب الأمامي/ دعامة أسفل الظهر/ قفل الباب/ مصباح الإيقاف، مصهر موصل الطاقة - الذاكرة) |
|
|
|
مفتاح الإشعال 1 |
30 أمبير |
مفتاح الإشعال، مُرحِّل البدء |
|
|
|
GLOW |
60 أمبير |
مرحل التوهج |
مرحل (الديزل) 2.7 VGT/ (الديزل) 3.0 VGT
|
اسم المُرحِّل |
الرمز |
النوع |
|---|---|---|
|
المُرحل (المدفأة الخلفية) الرئيسي |
|
صغير |
|
مرحل التوهج |
|
صغير |
|
مرحل التشغيل |
|
صغير |
|
مُرحِّل النافخ |
|
صغير |
|
مُرحِّل آلة التنبيه |
|
دقيق |
|
مرحل مكيف الهواء |
|
دقيق |
|
مُرحل النوافذ الكهربائية |
|
دقيق |
|
مرحل مروحة التبريد |
|
دقيق |

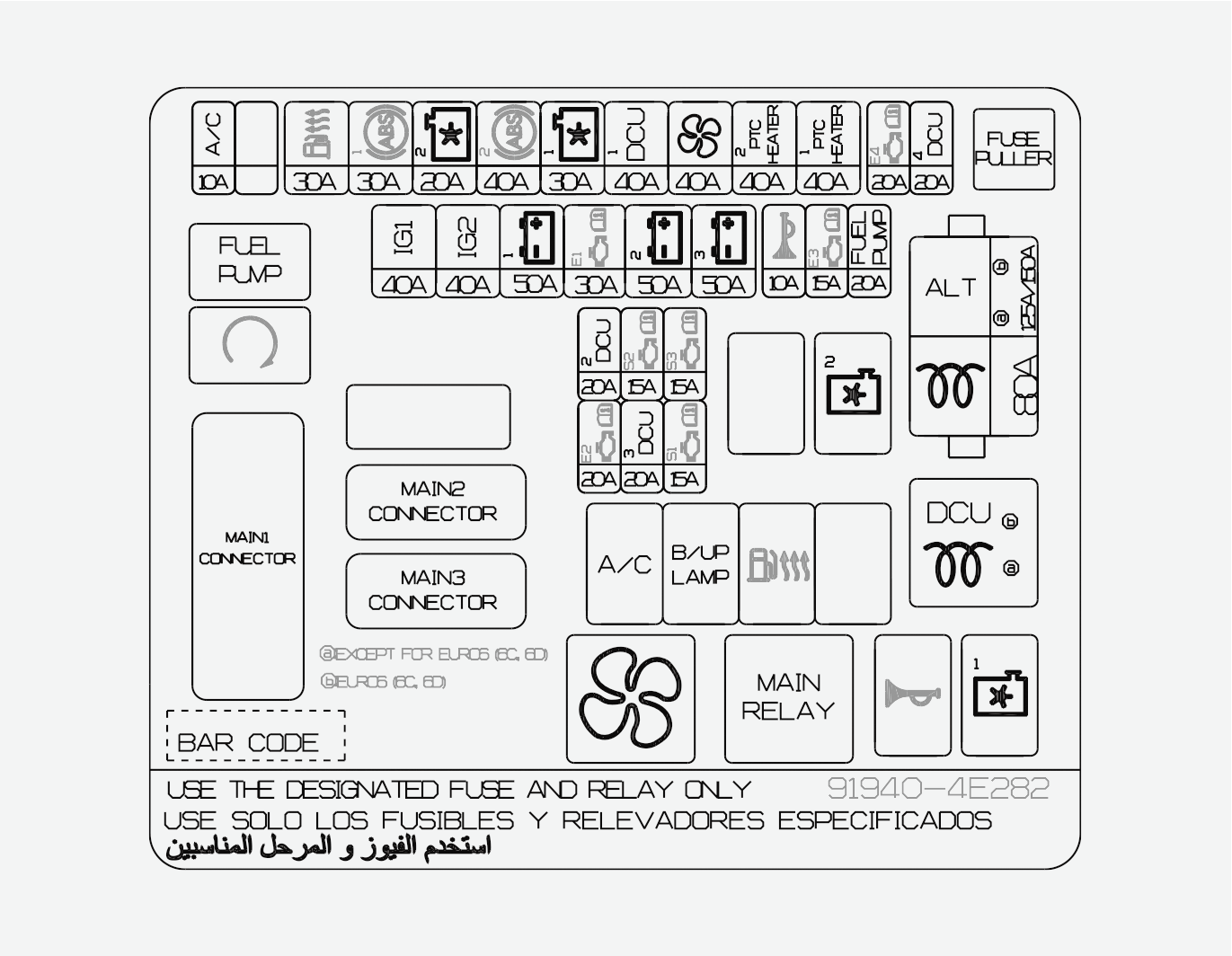

لوحة المصهر الرئيسي (الديزل) 2.5 VGT)
|
الوصف |
الرمز |
اسم المصهر |
معدل المصهر |
المكون المحمي |
|---|---|---|---|---|
|
مصهر |
|
ALT |
125A*1 150A*2 |
مولد تيار بديل، مصهر (مكيف الهواء/مدفأة الوقود/نظام الفرامل المانع للانغلاق 1/مروحة التبريد 2/نظام الفرامل المانع للانغلاق 2/مروحة التبريد 1/وحدة التحكم للحقن 1/نافخ هواء) *1. بدون EURO 6/6C : 125 أمبير *2. مع EURO 6/6C : 150 أمبير |
|
|
GLOW |
80 أمبير |
مرحل التوهج [بدون EURO 6/6C] وحدة التحكم في التوهج [مع EURO 6/6C] |
|
 |
مكيف هواء |
10 أمبير |
مُرحل مكيف الهواء |
|
|
|
مدفأة الوقود |
30 أمبير |
مرحل مدفأة الوقود |
|
|
|
توقيت الصمام المتغير باستمرار ABS 1 |
30 أمبير |
وحدة التحكم في نظام الفرامل المانعة للانغلاق، وحدة التحكم في نظام الثبات الإلكتروني (ESC) |
|
|
|
COOLING FAN 2 |
20 أمبير |
مرحل 2 لمروحة التبريد |
|
|
|
توقيت الصمام المتغير باستمرار ABS 2 |
40 أمبير |
وحدة التحكم في نظام الفرامل المانعة للانغلاق، وحدة التحكم في نظام الثبات الإلكتروني (ESC) |
|
|
|
COOLING FAN 1 |
30 أمبير |
مرحل 1 لمروحة التبريد |
|
|
|
DCU 1 |
40 أمبير |
مرحّل [مع EURO 6C] DCU |
|
|
|
المروحة |
40 أمبير |
مُرحِّل النافخ |
|
|
|
توقيت الصمام المتغير باستمرار ECU 4 |
20 أمبير |
ECM (وحدة التحكم في المحرك) [مع EURO 6/6C] |
|
|
|
DCU 4 |
20 أمبير |
وحدة التحكم في الجرعة [مع EURO 6C] |
|
|
مصهر |
|
مفتاح الإشعال 1 |
40 أمبير |
مفتاح الإشعال |
|
|
مفتاح الإشعال 2 |
40 أمبير |
مفتاح الإشعال، مُرحِّل البدء |
|
|
|
توقيت الصمام المتغير باستمرار BATT 1 |
50 أمبير |
كتلة توصيل لوحة أجهزة القياس والبيان (المصهر: HEATED MIRROR 1/STOP LAMP/DOORLOCK/LUMBAR SUPPORT، المصهر الموصل للطاقة : MEMORY) |
|
|
|
توقيت الصمام المتغير باستمرار ECU 1 |
30 أمبير |
المُرحل الرئيسي |
|
|
|
توقيت الصمام المتغير باستمرار BATT 2 |
50 أمبير |
كتلة توصيل لوحة أجهزة القياس والبيان (المصهر: مصباح الضباب الأمامي/ECU 2/نظام الصوت/ مرحل المصباح الخلفي، مرحل النافذة الكهربائية) |
|
|
|
توقيت الصمام المتغير باستمرار BATT 3 |
50 أمبير |
مجموعة توصيل لوحة العدادات (المرحل للضوء الأمامي، المصهر: AIR BAG/MODULE 3)، مجموعة التوصيل الفرعية (مصهر: H/LAMP HI, DRL) |
|
|
|
آلة التنبيه |
10 أمبير |
مُرحِّل آلة التنبيه |
|
|
|
توقيت الصمام المتغير باستمرار ECU 3 |
15 أمبير |
وحدة التحكم في المحرك (ECM) |
|
|
|
مضخة الوقود |
20 أمبير |
مُرحِّل مضخة الوقود |
|
|
|
DCU 2 |
20 أمبير |
وحدة التحكم في الجرعة [مع EURO 6C] |
|
|
|
توقيت الصمام المتغير باستمرار SENSOR 2 |
15 أمبير |
وحدة مانع الحركة، الملف اللولبي لـ WGT [بدون EURO 6 / 6C] مفتاح مصباح التوقف، صمام قياس الإدخال [مع EURO 6 / 6C] EGR تبريد صمام الملف |
|
|
|
توقيت الصمام المتغير باستمرار SENSOR 3 |
15 أمبير |
[مع EURO 6 / 6C] مستشعر المواد الجسيمية، ومستشعرSensor #1/#2 (EURO 6)، ومستشعر Lambda (EURO 6)، مستشعر Nox الأمامي، مستشعر Nox الخلفي |
|
|
|
توقيت الصمام المتغير باستمرار ECU 2 |
20 أمبير |
ECM (وحدة التحكم في المحرك) [مع EURO 6 / 6C] مرحّل مضخة الوقود، صمام قياس الإدخال، صمام منظم ضغط القضبان |
|
|
|
DCU 3 |
20 أمبير |
وحدة التحكم في الجرعة [مع EURO 6C] |
|
|
|
توقيت الصمام المتغير باستمرار SENSOR 1 |
15 أمبير |
مرحل مروحة التبريد 2، مرحل تكييف الهواء، مرحل التوهج (بدون EURO 6/6C)، مرحل مروحة التبريد 1 |
مرحل ((الديزل) 2.5 VGT)
|
اسم المُرحِّل |
الرمز |
النوع |
|---|---|---|
|
مُرحِّل مضخة الوقود |
|
دقيق |
|
مرحل التشغيل |
|
دقيق |
|
مرحل 2 لمروحة التبريد |
|
دقيق |
|
مرحل مكيف الهواء |
تكييف الهواء |
دقيق |
|
مرحل مدفأة الوقود |
|
دقيق |
|
مرحل التوهج (بدون EURO 6/6C) |
|
صغير |
|
مرحل وحدة تحكم الحقن (بدون EURO 6C) |
DCU |
صغير |
|
مُرحِّل النافخ |
|
صغير |
|
المُرحل الرئيسي |
|
صغير |
|
مُرحِّل آلة التنبيه |
|
دقيق |
|
مرحل 1 لمروحة التبريد |
|
دقيق |
