Come controllare il simbolo sull'etichetta di ricarica (Per l'Europa) (se in dotazione)

ENTRATA carica veicolo

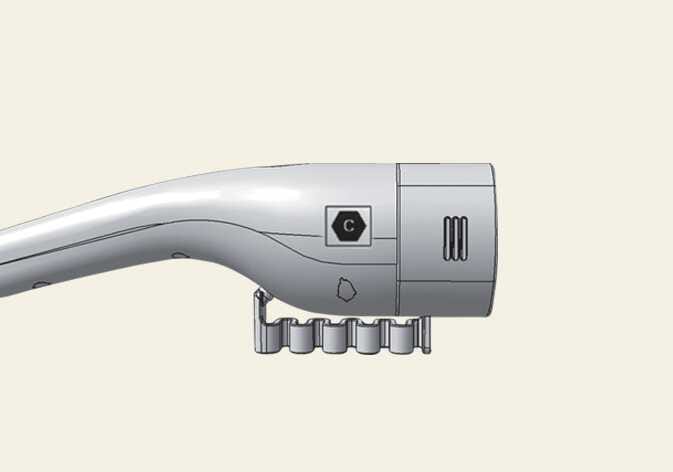

USCITA connettore di ricarica
OMV103011L
OMV103013L

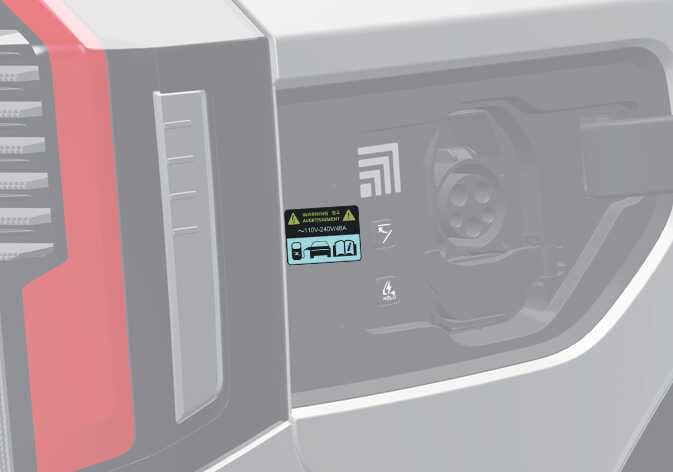

< Esempio di posizione e di applicazione del simbolo >
OMV103012R

Precauzioni per la ricarica CA e il caricatore centellinare* (cavo di ricarica portatile*) (ricarica CA)

  1. Dopo aver aperto la porta di ricarica, controllare il simbolo di ricarica in fondo alla targhetta di avvertenza.

  2. Controllare il simbolo del connettore di ricarica del cavo di alimentazione CA e del cavo del caricatore centellinare.

  3. Dopo aver controllato la lettera dell'alfabeto del simbolo di carica, procedere alla fase di carica.

    Consultare Tabella dei simboli dell'etichetta di ricarica elettrica (Per l'Europa).

  4. Pericoli di guasto, incendio, lesioni, ecc. previsti in caso di utilizzo del connettore di ricarica in cui non corrisponde alcun simbolo.

: A seconda della vostra regione, questo cavo potrebbe non essere in dotazione al vostro veicolo.

Precauzioni per la carica in CC (carica in CC)

  1. Dopo aver aperto la porta di ricarica, controllare il simbolo di ricarica in fondo alla targhetta di avvertenza.

  2. Controllare il simbolo del connettore di ricarica sulla stazione di carica ad alta velocità.

  3. Dopo aver controllato la lettera dell'alfabeto del simbolo di carica, procedere alla fase di carica.

    Consultare Tabella dei simboli dell'etichetta di ricarica elettrica (Per l'Europa).

  4. Pericoli di guasto, incendio, lesioni, ecc. previsti in caso di utilizzo del connettore di ricarica in cui non corrisponde alcun simbolo.

Etichetta di carica elettrica (Per l'Europa)

OMV103012R

  1. Avviso per alta tensione

  2. Simboli per la porta di ricarica

  3. Per maggiori dettagli, consultare Come controllare il simbolo sull'etichetta di ricarica (Per l'Europa).

  4. Tensione e corrente di carica

    ( ): CA monofase

    ( ): CA trifase

5~7: Simboli per la tipologia di ricarica. Per maggiori dettagli, consultare Tabella dei simboli dell'etichetta di ricarica elettrica (Per l'Europa).

Tabella dei simboli dell'etichetta di ricarica elettrica (Per l'Europa)

Ricarica CA e caricatore centellinare*

: A seconda della vostra regione, questo cavo potrebbe non essere in dotazione al vostro veicolo.

Tipo di alimentazione

Di serie

Configurazione

Tipo di accessorio

Campo tensioni

Identificatore

CA

EN 62196-2

TYPE 2

Connettore del veicolo ed entrata del veicolo

≤480V RMS
Carica CC

Tipo di alimentazione

Di serie

Configurazione

Tipo di accessorio

Campo tensioni

Identificatore

CC

EN 62196-3

FF

Connettore del veicolo ed entrata del veicolo

da 50V a 500V

da 200V a 920V
