Beschreibung der Sicherungs- und Relaiskästen
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

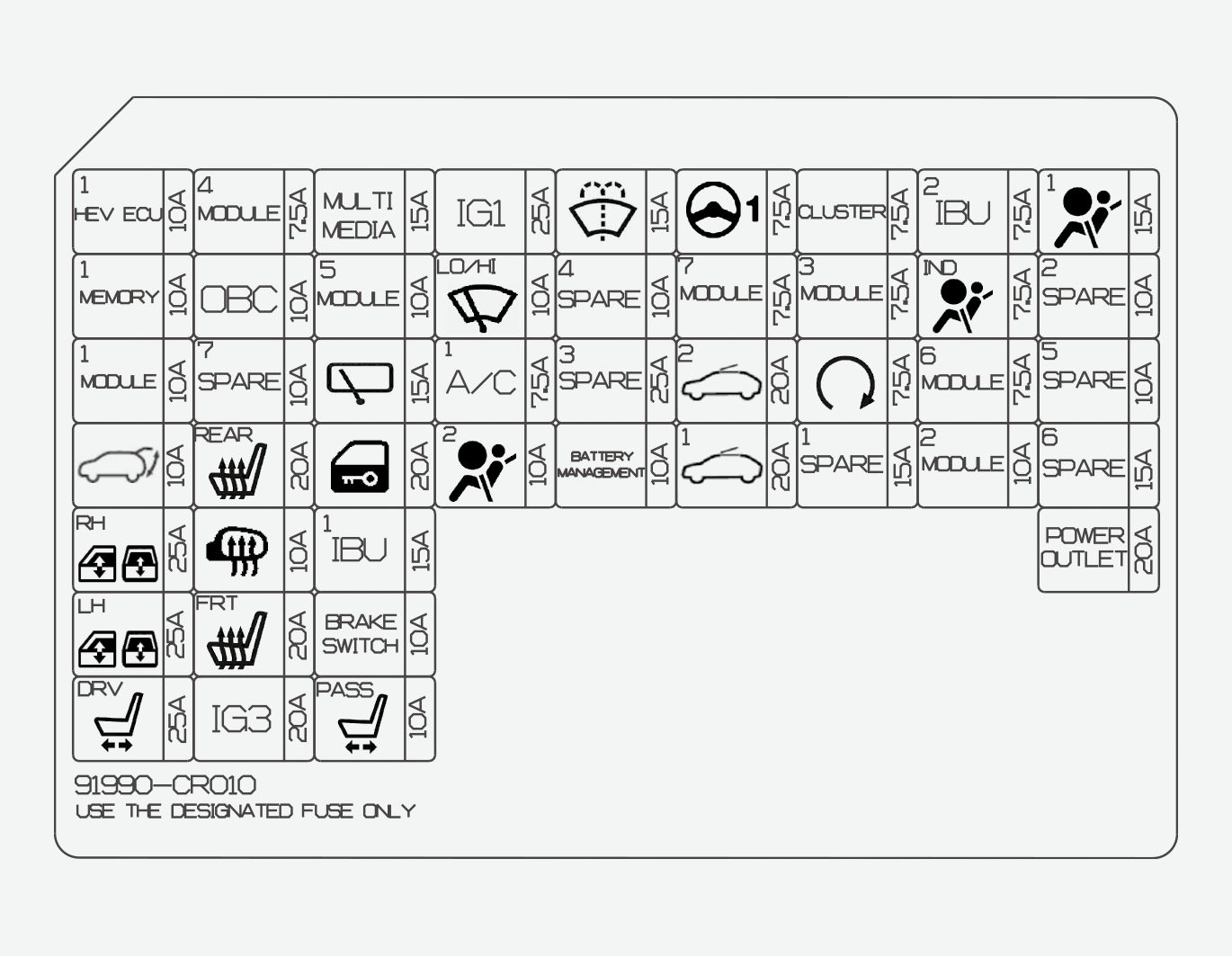

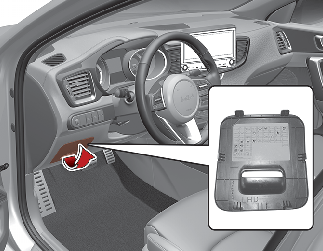

Sicherungskasten auf der Fahrerseite (Plug-in-Hybridfahrzeug)
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
HEV ECU1 |
 |
10 A |
HPCU (Hybrid-Antriebssteuerungseinheit) |
|
SPEICHER1 |
 |
10 A |
IMS-Fahrermodul (Integriertes Speichersystem), Klimaanlagen-Steuergerät, Modul für elektrische Heckklappe, Kombiinstrument |
|
MODUL1 |
 |
10 A |
Datenübertragungsstecker, Gefahrenschalter, Kombiinstrument, ICM (integriertes Stromkreismodul) Relaisbox (Außenspiegel einklappen/ausklappen / Kraftstoffdeckelrelais), automatischer Licht- und Fotosensor, Konsolenschalter, Smart Key-Außengriff Fahrer-/Beifahrerseite, Ladegeräte-Kontrollleuchte, Motorraum-Klemmenblock (Ladestecker-Verriegelungsrelais, Ladestecker-Entriegelungsrelais) |
|
HECKKLAPPE |
 |
10 A |
Heckklappenrelais |
|
P/WDW RH |
 |
25 A |
Relais Fensterheber rechts, Sicherheitsmodul Fahrer-/Beifahrer-Fensterheber, Sicherheitsmodul Fensterheber rechts |
|
P/WDW LH |
 |
25 A |
Relais Fensterheber links, Sicherheitsmodul Fahrer-/Beifahrerfensterheber, Sicherheitsmodul Fensterheber links hinten |
|
P/SEAT DRV |
 |
25 A |
Fahrer-IMS-Modul (Integriertes Memory-System), Fahrersitz-Handschalter |
|
MODUL4 |
 |
7,5 A |
Parkassistent-Parallelsteuermodul, Crashpad-Schalter, IBU (integrierte Bordnetzsteuereinheit), Frontkamera, Hinteres Eckradar LI/RE, Elektronischer Feststellbremsschalter, VESS-Lautsprecher, Elektrische Wasserpumpe (Motor), Vorderes Radar |
|
OBC |
 |
10 A |
OBC-Einheit (Bordladegerät) |
|
S/HEATER RR |
 |
20 A |
Sitzheizungs-Steuermodul hinten |
|
Beheizter Außenspiegel |
 |
10 A |
Elektrischer Außenspiegel Fahrer/Beifahrer, ECM, A/C-Steuergerät |
|
SITZHEIZUNG VORN |
 |
20 A |
Steuergerät Vordersitzheizung, Steuergerät Vordersitzbelüftung |
|
IG3 |
 |
20 A |
Hinterer Teilblock (Relais IG3 1), ICM (integriertes Stromkreismodul) Relaisbox (Relais IG3 2/3) |
|
MULTI MEDIA |
 |
15 A |
Audio, Audio- / Video- & Navigations-Haupteinheit |
|
MODUL5 |
 |
10 A |
Rücksitzheizungs-Steuergerät, Crashpad-Schalter, Datenübertragungsstecker, elektrochromatischer Spiegel, Audio, Audio/Video & Navigations-Haupteinheit, ATM (Automatikgetriebe) Schalthebelbeleuchtung, Klimaanlagenmodul, Vordersitz-Heizungsmodul, Belüftungsmodul Vordersitz, Fahrer IMS-Modul (integrierter Sitzspeicher), Scheinwerfer links/rechts |
|
SCHEIBENWISCHER HINTEN |
 |
15 A |
Heckscheibenwischermotor, ICM (integriertes Stromkreismodul) Relaiskasten (Relais für Heckscheibenwischer) |
|
DR LOCK |
 |
20 A |
Türverriegelungs-/Türentriegelungsrelais, ICM-Relaiskasten (integriertes Stromkreismodul) (Totverriegelungsrelais) |
|
IBU1 |
 |
15 A |
IBU (integrierte Bordnetzsteuereinheit) |
|
BREMSSCHALTER |
 |
10 A |
IBU (integrierte Bordnetzsteuereinheit), Bremsleuchtenschalter |
|
P/SEAT PASS |
 |
10 A |
Beifahrersitzschalter |
|
ZÜNDSCHALTER 1 |
 |
25 A |
Leiterplattenblock (Sicherungsname - IG3 1, HEV HCU2, IEB4, DCT4) |
|
WIPER |
 |
10 A |
Leiterplattenblock (Relais Windschutzscheibenwischer (langsam)), Motor Windschutzscheibenwischer, IBU (integrierte Bordnetzsteuereinheit), ECM (Motorsteuergerät) |
|
A/C1 |
 |
7,5 A |
Klemmenblock im Motorraum (PTC Heizungsrelais Nr. 2, Gebläserelais, PTC Heizungsrelais Nr. 1, Ladegerät-Entriegelungsrelais), Klimaanlagen-Steuerungsmodul, elektrischer Klimakompressor |
|
Airbag 2 |
 |
10 A |
SRS-Steuermodul |
|
WASCHANLAGE |
 |
15 A |
Multifunktionsschalter |
|
BATTERIE-MANAGEMENT |
 |
10 A |
BMS-Steuermodul (Batteriemanagementsystem) |
|
MDPS |
 |
7,5 A |
MDPS-Einheit (elektrische Servolenkung) |
|
MODUL7 |
 |
7,5 A |
Steuergerät Rücksitzheizung, Steuergerät Vordersitzheizung, Steuergerät Vordersitzbelüftung, Düsenheizung, Kühlgebläseregler |
|
Schiebedach 2 |
 |
20 A |
Panoramadach-Motor |
|
Schiebedach 1 |
 |
20 A |
Panoramadach-Motor |
|
KOMBIINSTRUMENT |
 |
7,5 A |
Kombiinstrument |
|
MODUL3 |
 |
7,5 A |
Sportmodus-Schalter, Bremsleuchtenschalter |
|
START (anlassen) |
 |
7,5 A |
Wegfahrsperre, |
|
IBU2 |
 |
7,5 A |
IBU (integrierte Bordnetzsteuereinheit) |
|
AIR BAG IND |
 |
7,5 A |
Kombiinstrument, Warnblinkschalter |
|
MODUL6 |
 |
7,5 A |
IBU (integrierte Bordnetzsteuereinheit) |
|
MODUL2 |
 |
10 A |
Audio, Audio/Video & Navigations-Haupteinheit, IBU (integrierte Bordnetzsteuereinheit), kabelloses Ladegerät, Klemmenblock im Motorraum (Relais für Steckdose), Schalter für elektrischen Außenspiegel |
|
Airbag 1 |
 |
15 A |
SRS-Steuermodul |
|
STECKDOSE |
 |
20 A |
Steckdose links |

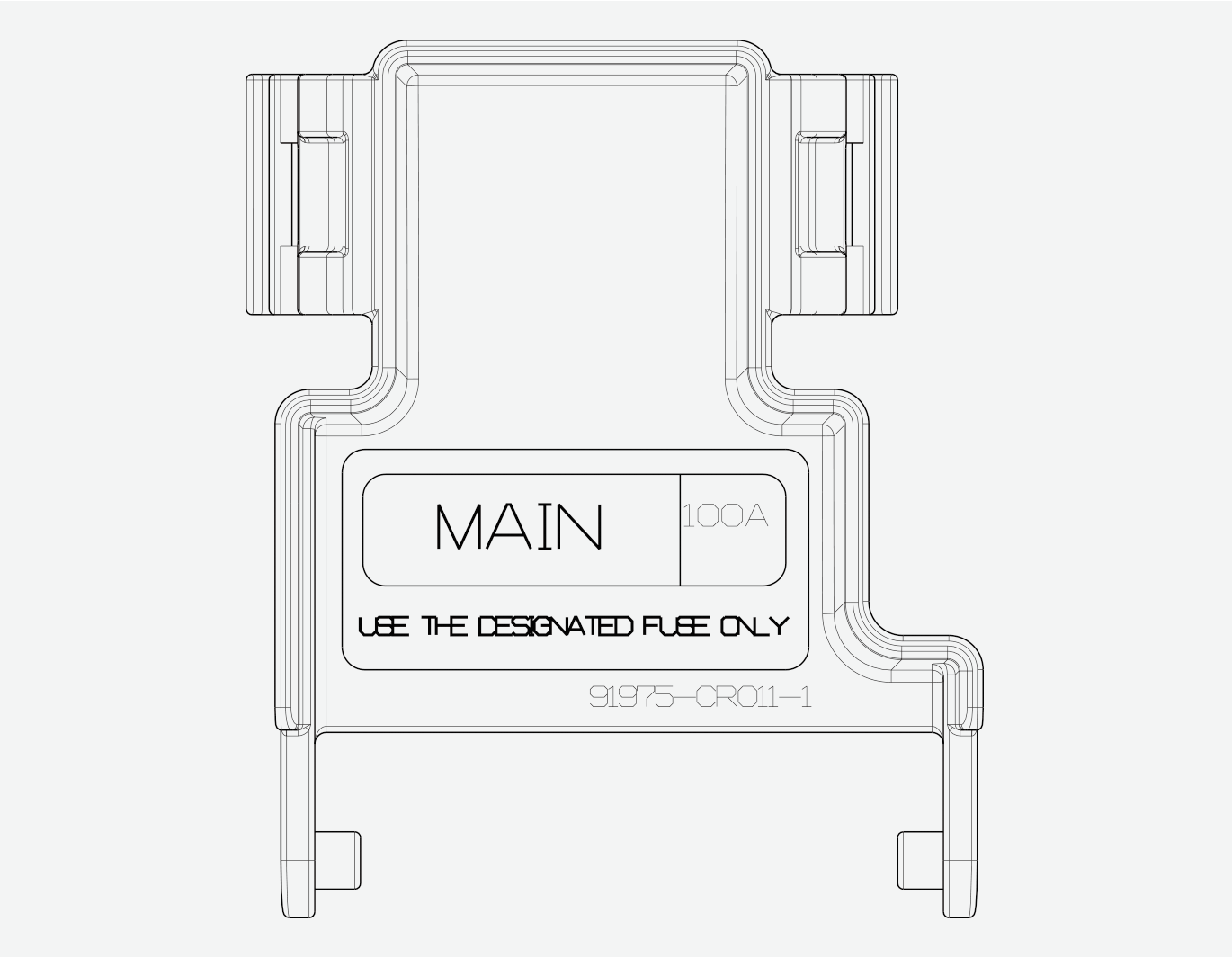

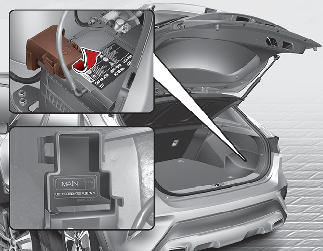

Batterieklemmenabdeckung (Plug-in-Hybrid)
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
MDPS |
|
80 A |
MDPS-Einheit (elektrische Servolenkung) |
|
BATT5 |
 |
60 A |
Leiterplattenblock (Sicherungsname: Batterie C/Gebläse, Wischer, Hupe, ECU2, Motorsteuerrelais) |
|
BATT2 |
 |
60 A |
ICU-Klemmenblock (SPOC+(4CH), SPOC+(4CH), IPS(1CH), IPS(1CH), IPS(1CH)) |
|
BATT3 |
 |
60 A |
ICU-Klemmenblock (SPOC+(4CH), SPOC+(4CH), IPS(2CH), IPS(2CH), IPS(2CH), IPS(1CH)) |
|
BATT4 |
 |
50 A |
ICU-Klemmenblock (Sicherungsname: Heckklappe, P/WDW rechts, P/WDW rechts, P/Fahrersitz, S/Heizung vorn, IG3, P/Beifahrersitz, MDPS (elektrische Servolenkung), Schiebedach 2, Schiebedach 1) |
|
Kühlventilator 1 |
|
60 A |
Relais Kühlerlüfter 1 |
|
IEB1 |
 |
60 A |
Integriertes elektrisches Bremsmodul |
|
Lüfter |
 |
40 A |
Lüfterrelais |
|
ZÜNDSCHALTER 1 |
|
40 A |
Relais PDM 2 (IG1), Relais PDM 1 (ACC) |
|
IG2 |
 |
40 A |
Relais PDM 3 (IG2) |
|
Kühlventilator 2 |
|
80 A |
Kühlgebläseregler |
|
IEB3 |
 |
60 A |
Integriertes elektrisches Bremsmodul |
|
PTC - HEIZUNG1 |
 |
50 A |
PTC-Heizungsrelais Nr. 1 |
|
PTC - HEIZUNG2 |
 |
50 A |
PTC-Heizungsrelais Nr. 2 |
|
KUPPLUNGSAKTUATOR |
 |
40 A |
Kupplungsaktuator (HEV) |
|
STECKDOSE 3 |
 |
20 A |
Steckdose hinten |
|
STECKDOSE 2 |
 |
20 A |
Steckdose rechts |
|
IG3 2 |
 |
10 A |
Kombiinstrument, Ladegerät-Kontrollleuchte, Audio, Audio, Audio/Video & Navigation, Haupteinheit |
|
DCT3 |
 |
15 A |
TCM (Getriebesteuergerät) |
|
EWP |
 |
10 A |
Elektrische Wasserpumpe (Motor) |
|
Kraftstoffpumpe |
 |
20 A |
Kraftstoffpumpenrelais |
|
BATT1 |
 |
40 A |
ICU-Anschlussblock (VERRIEGELUNGSRELAIS LANGZEITLADUNG, Sicherungsname: HEV ECU1, MODUL1, OBC (Bordladegerät), S/Heizung RR, DR-Verriegelung, IBU (integrierte Bordnetzsteuereinheit) 1, Bremsschalter, Airbag 2) |
|
DCT1 |
 |
40 A |
TCM (Getriebesteuergerät) |
|
DCT2 |
 |
40 A |
TCM (Getriebesteuergerät) |
|
ALARMANLAGE |
 |
10 A |
ICM (integriertes Stromkreismodul) Relaisbox (Relais B/Alarmhupe) |
|
AMS |
 |
10 A |
Batteriesensor |
|
RR HTD |
 |
40 A |
Heckscheibenheizungsrelais |
|
IEB2 |
 |
40 A |
Integriertes elektrisches Bremsmodul, Mehrzweck-Prüfstecker |
|
PTGM |
 |
30 A |
Modul für elektrische Heckklappe |
|
12 V-STECKDOSE1 |
 |
40 A |
Steckdosenrelais |
|
IG3 4 |
 |
10 A |
OBC-Einheit (Bordladegerät), HPCU (Hybrid-Antriebssteuerungseinheit), ECM (Motorsteuergerät), TCM (Getriebesteuergerät) |
|
IG3 3 |
 |
10 A |
Elektrische Wasserpumpe (HEV) |
|
IG3 5 |
 |
10 A |
BMS-Steuergerät (Batteriemanagementsystem), Wegfahrsperre, Relais Batterie C/Gebläse, ICU-Klemmenblock (IPS-Steuergerät) |
|

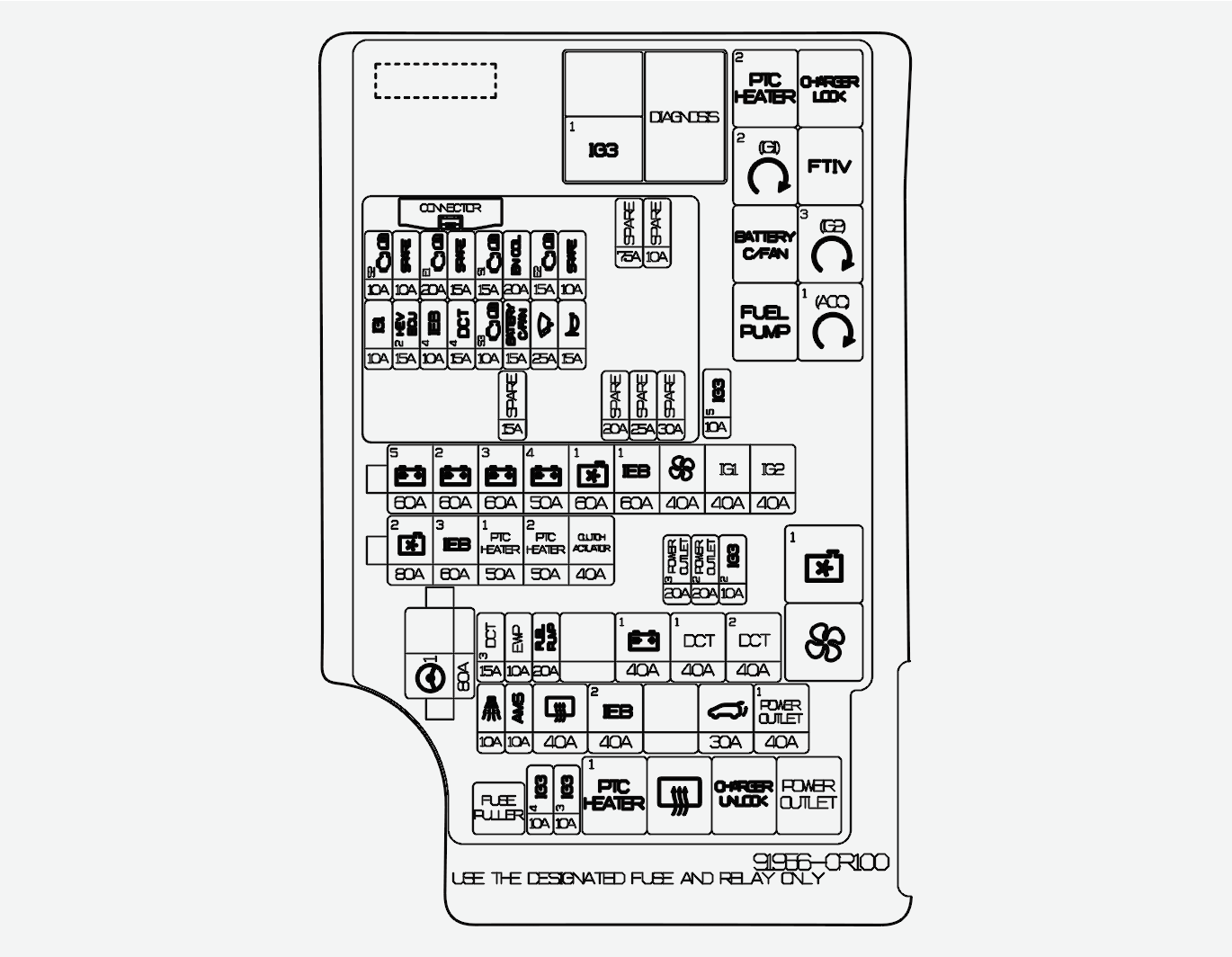

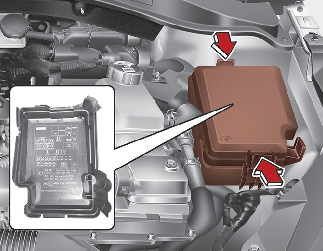

Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
IG3 1 |
 |
10 A |
Unterblock Motorraum (PTC Heizungsrelais Nr. 2) |
|
HEV HCU2 |
 |
15 A |
HPCU (Hybrid-Antriebssteuergerät), Kupplungsaktuator (HEV) |
|
IEB4 |
 |
10 A |
Integriertes elektrisches Bremsmodul, Mehrzweck-Prüfstecker |
|
DCT4 |
 |
15 A |
Sportmodusschalter |
|
SENSOR3 |
 |
10 A |
Klemmenblock im Motorraum (Kraftstoff-Pumpenrelais) |
|
BATTERIE KÜHLGEBLÄSE |
 |
15 A |
Klemmenblock Motorraum (Relais Batterie C/Gebläse) |
|
WIPER |
 |
25 A |
Relais Windschutzscheibenwischer |
|
HUPE |
 |
15 A |
Signalhornrelais |
|
SENSOR2 |
 |
10 A |
Klemmenblock im Motorraum (Kühlgebläserelais 1, TIV-Relais), Nockenwellenpositionssensor Nr. 1 (Einlass), Nockenwellenpositionssensor Nr. 2 (Auslass), Spülungssteuerungs-Magnetventil, Ma-Luftmengensensor, Ölregelventil Nr. 1 (Einlass), Ölregelventil Nr. 2 (Auslass) |
|
ECU1 |
 |
20 A |
ECM (Motorsteuergerät) |
|
SENSOR1 |
 |
15 A |
Lambdasonde (auf/ab) |
|
ZÜNDSPULE |
 |
20 A |
Zündspule Nr. 1, 2, 3 und 4 |
|
ECU2 |
 |
15 A |
ECM (Motorsteuergerät) |
|
Symbol |
Relaisbezeichnung |
Typ |
|---|---|---|
|
|
PTC-Heizungsrelais Nr. 2 |
MICRO |
 |
Relais PDM 2 (IG1) |
MICRO |
|
|
Relais Batteriekühler |
MICRO |
|
|
Kraftstoffpumpenrelais |
MICRO |
 |
Ladestecker-Verriegelungsrelais |
MICRO |
 |
FTIV Relais |
MICRO |
 |
Relais PDM 3 (IG2) |
MICRO |
 |
Relais PDM 1 (ACC) |
MICRO |
 |
Relais Kühlerlüfter 1 |
MINI |
|
|
Lüfterrelais |
MINI |
 |
PTC-Heizungsrelais Nr. 1 |
MICRO |
|
|
Heckscheibenheizungsrelais |
MICRO |
 |
Ladestecker-Entriegelungsrelais |
MICRO |
 |
Steckdosenrelais |
MICRO |
 |
Relais IG3 1 (Unterblock Motorraum) |
MICRO |
