Stav nabíjení
Při nabíjení nebo používání (mimo režim jízdy) vysokonapěťové baterie můžete stav nabití zjišťovat zvenčí vozidla.
Dokončení nabíjení trvá přibližně 3~4 h nebo déle.
|
Klasifikace |
Podrobnosti |
Funkce kontrolky nabíjení |
|||
|---|---|---|---|---|---|
|
Mode (Režim) |
Stav |
Nabíjecí zdířka |
Tlačítko nabíjení |
||
|
A |
READY (Připraveno) |
Stav kdy neprobíhá nabíjení |
0 ~ 65 % |
On (Zapnuto, žlutá) |
Off (Vypnuto) |
|
65 ~ 100 % |
On (Zapnuto, zelená) |
Off (Vypnuto) |
|||
|
B |
Ochrana pomocného akumulátoru/výstraha vysokého napětí |
Nabíjení 12V pomocné baterie / Stav varování před vysokým napětím |
On (Zapnuto, červená) |
Off (Vypnuto) |
|
|
C |
Nabíjení |
Nabíjení |
0 ~ 65 % |
Blikání (Žlutá) |
Off (Vypnuto) |
|
65 ~ 100 % |
Blikání (Zelená) |
Off (Vypnuto) |
|||
|
D |
Nabíjení dokončeno |
Nabíjení dokončeno (vypne se za 5 vteřin) |
100 % |
On (Zapnuto, zelená) > OFF (VYP) |
Off (Vypnuto) |
|
E |
Nabíjení neproběhlo |
Při nabíjení došlo k chybě |
Blikání (Červená) |
Off (Vypnuto) |
|
|
F |
Plánovaný pohotovostní režim nabíjení |
Probíhá odložené nabíjení (VYPNE se za 3 minuty) |
Off (Vypnuto) |
On (Zapnuto) |
|
|
G |
Chyba |
Stav CAN chyby komunikace |
On (Zapnuto, zelená) > On (Zapnuto, oranžová) > On (Zapnuto, červená) |
Off (Vypnuto) |
|

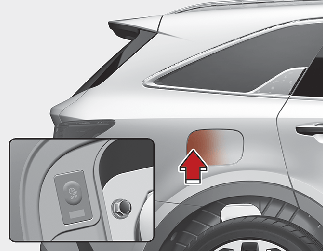

Kontrola stavu nabití
Při nabíjení nebo používání (mimo režim jízdy) vysokonapěťové baterie můžete stav nabití zjišťovat zvenčí vozidla.
Dokončení nabíjení trvá přibližně 3~4 h nebo déle.
Podrobnější informace o ukazateli stavu nabíjení viz Další podrobnosti.

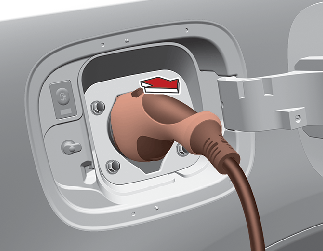

Odpojení nabíječky AC (střídavý proud)
Chcete-li konektor pro nabíjení odpojit, odemkněte dveře. Tím se odemkne systém zámku konektoru pro nabíjení. Pokud se tak nestane, je možné, že konektor pro nabíjení a zásuvka nabíjení vozidla jsou poškozené.
Kvůli zabránění možné krádeži nabíjecího kabelu nelze konektor pro nabíjení odpojit od zásuvky, jsou-li dveře zamknuté.
Pokud je však pro vozidlo nastaven režim konektoru pro nabíjení AUTO, konektor pro nabíjení se automaticky odemkne od zásuvky, když se nabíjení dokončí.
Pokud se konektor automaticky neodemkne po dokončení nabíjení v režimu AUTO, odemkne se po odemknutí všech dveří.
Podrobnosti viz část Další podrobnosti.
Při odpojování konektoru pro nabíjení se nepokoušejte o odpojení násilím bez stisknutí uvolňovacího tlačítka. Mohlo by dojít k poškození konektoru pro nabíjení a zásuvky nabíjení vozidla.

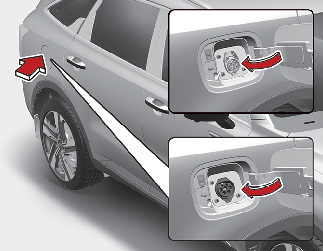

* Dvířka nabíjecí zdířky nemají zámek.
-
Pokud při teplotách pod bodem mrazu nelze otevřít dvířka nabíjecí zdířky, lehce na ně poklepejte nebo odstraňte led z jejich okolí to zkuste znovu. Dvířka nabíjecí zdířky neotvírejte silou. Při násilném otevření může dojít k poškození dvířek nabíjecí zdířky.
-
Komponenty nabíjecího kabelu neupravujte ani nerozebírejte. Mohlo by dojít k požáru nebo k zásahu elektrickým proudem a zranění osob.
-
Konektor pro nabíjení a zástrčku nabíjení udržujte v čistém a suchém stavu. Nabíjecí kabel by měl rovněž být udržován v suchém stavu.
-
Veškeré cizí látky z konektoru pro nabíjení a zástrčky nabíjení vyfoukejte stlačeným vzduchem.
