Preventivní opatření při nabíjení střídavým proudem a udržovacím nabíjení (přenosný nabíjecí kabel) (nabíjení AC)

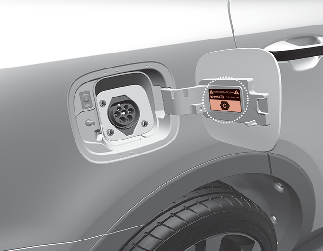

1. Po otevření dvířek nabíjecí zdířky zkontrolujte symbol nabíjení ve spodní části výstražného štítku.

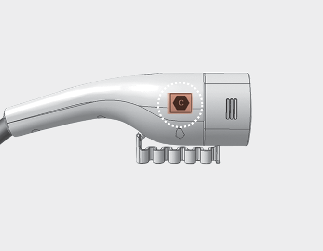

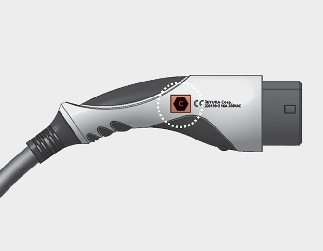

2. Zkontrolujte symbol nabíjecího konektoru nabíjecího kabelu pro nabíjení AC a pro udržovací nabíjení.

3. Po kontrole písmene abecedy na symbolu nabíjení pokračujte podle postupu nabíjení.

   * Viz Další podrobnosti.

4. Při použití nabíjecího konektoru s nesprávným symbolem hrozí riziko poruchy, vzplanutí, zranění apod.

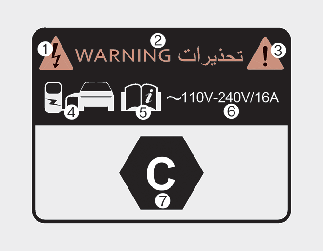

Štítek nabíjení elektrickým proudem

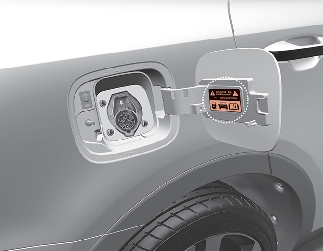

Štítek nabíjení elektrickým proudem je umístěný na dvířkách nabíjecí zdířky.

1 ~ 3: Výstraha před vysokým napětím

4: Identifikátor dvířek nabíjecí zdířky

5: Podrobnosti viz část Další podrobnosti.

6: Nabíjecí napětí a proud - () AC jedna fáze.

7: Identifikátory typu nabíjení. Podrobnosti viz část Další podrobnosti.

Tabulka symbolů nabíjení elektrickým proudem
